1、电器安装工程施工工艺1、管内穿线清理箱盒，把各类箱盒内杂物清干净，然后穿线。照明电力的相线颜色采用黄绿红三色，中性线采用淡色，接地线应用黄绿双色线，开关线采用黑色。导线出箱要留有余量，进落地柜时，应留一定的长度余量。导线在管内或线槽内，不应有接头或扭结。导线的接头， 设置在接线盒内焊接或用端子连接。2、箱柜安装挂式配电箱安装：电箱固定时应用四只螺栓固定，在固 定时先调整好垂直度、平整度，然后在固定牢。在砖墙上固 定时，须安放开脚螺栓固定。电箱外壳应有接地，电气回路 良好。照明配电箱安装垂直偏差不应大于3mm箱柜内导线排列整齐，用小号电缆扎带固定在箱柜上，按图标明每一回 路编号。所有电气接线螺丝

2、采用镀锌件并加弹簧片。3、管线铺设管线铺设属于隐蔽工程，采用SC32镀锌钢管埋设，因而在施工管理上应认真做好施工过程记录；同时在材料方面 应确认管材管件的规格质量符合要求；在施工方面要注意掌 握以下几点：管道标高；埋深不宜过大；处理好接口 部位；回填土使用优质土并切实压固。使用的主要材料、成品、半成品、配件、器具和设备必须具有中文质量合格证明文件，规格、型号及性能检测报告 应符合国家技术标准或设计要求。进场时应做检查验收，并 经监理工程师核查确认。在运输、保管和施工过程中，应采 取有效措施防止损坏或腐蚀。管线随地形敷设，各电缆管线在车行道或行车地坪下管埋深不小于750伽，在绿地或非行车地坪下，

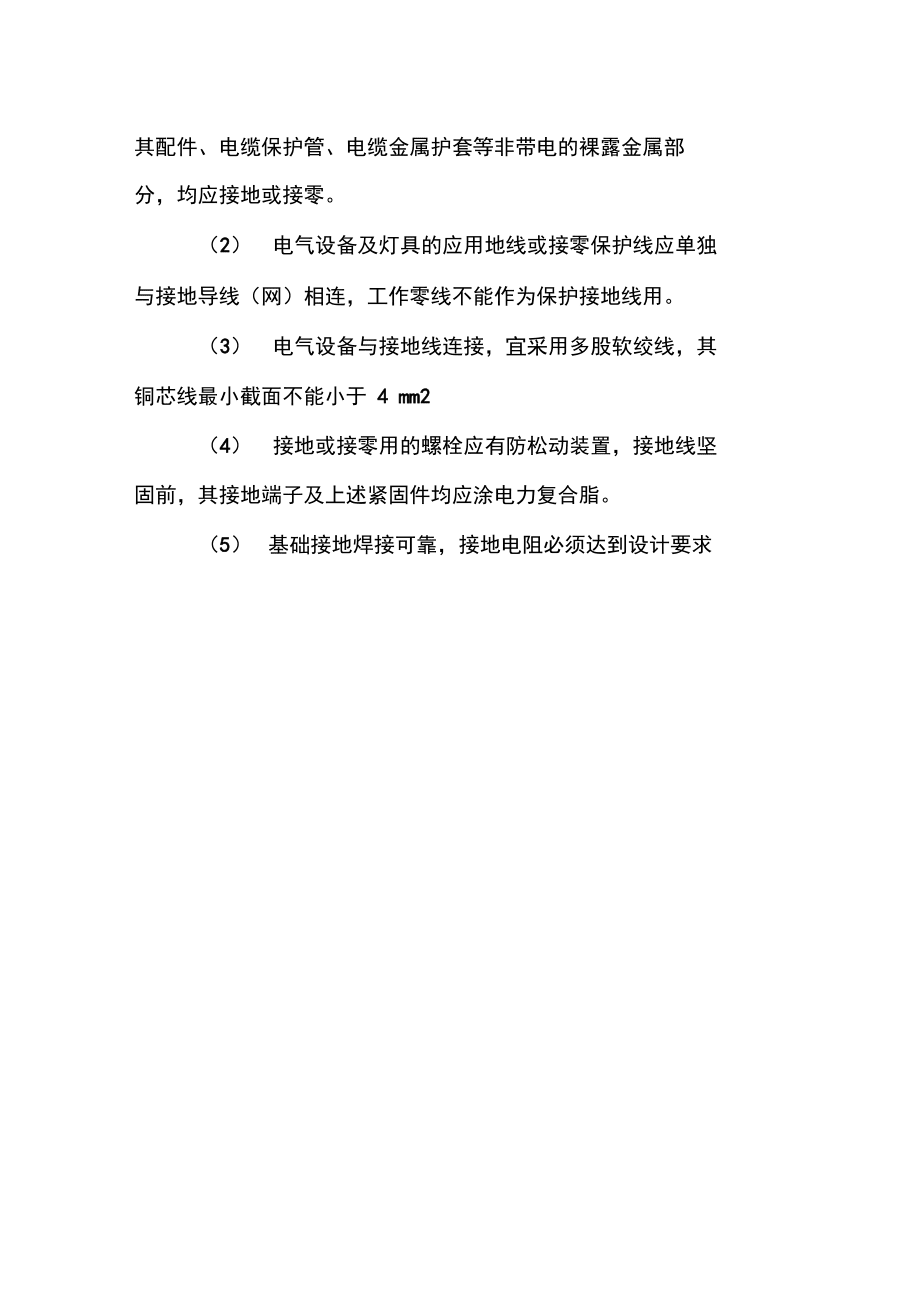

3、管预埋深不小 于600伽，管底填土需分层夯实。4、庭院灯等灯具安装外观检查：灯具涂层完整，无损伤，附件齐全。防爆灯 具铭牌上有防爆标志和防爆合格证号，普通灯具有安全认证 标志。对成套灯具的绝缘电阻、内部接线等性能进行现场抽样 检测。灯具的绝缘电阻值不小于 2MQ,内部接线为铜芯绝缘 电线，芯线截面积不小于 5mm2橡胶或聚氯乙烯（PVC绝 缘电线的绝缘层厚度不小于 0.6mm。5、保护接地（1）电气设备的金属外壳、金属构架、金属配线管及 其配件、电缆保护管、电缆金属护套等非带电的裸露金属部 分，均应接地或接零。（2）电气设备及灯具的应用地线或接零保护线应单独 与接地导线（网）相连，工作零线不能作为保护接地线用。（3）电气设备与接地线连接，宜采用多股软绞线，其 铜芯线最小截面不能小于 4 mm2（4）接地或接零用的螺栓应有防松动装置，接
