动画设计dsmax基础—创建复合对象—网格化

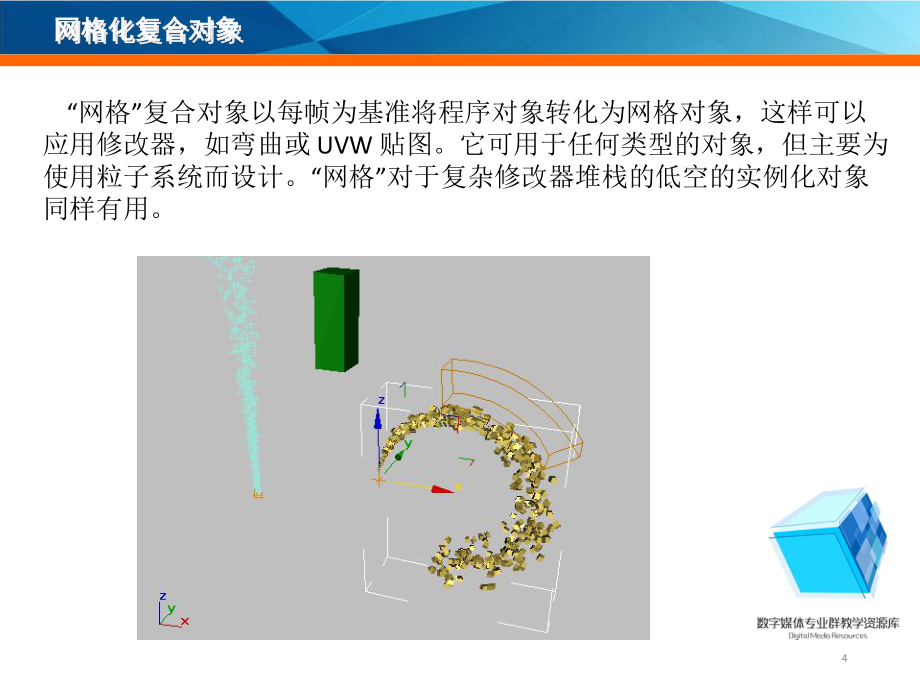

1、动画设计3ds Max数字媒体专业群教学资源库项目组讲授内容讲授内容20102030405主讲提纲主讲提纲302040204网格化复合对象网格化复合对象4 “网格”复合对象以每帧为基准将程序对象转化为网格对象，这样可以应用修改器，如弯曲或 UVW 贴图。它可用于任何类型的对象，但主要为使用粒子系统而设计。“网格”对于复杂修改器堆栈的低空的实例化对象同样有用。 网格化设置网格化设置5 要使用“网格”对象，请执行以下操作：添加并设置粒子系统。在 “创建”面板上，（几何体）处于激活状态时，从下拉列表中选择“复合对象”。在“对象类型”卷展栏中，启用“网格化”。在视口中拖动可以添加“网格”对象。网格的大

2、小不适合，但它的方向应该和粒子系统的方向一致。转至 “修改”面板，单击“拾取对象”按钮，然后选择粒子系统。 网格对象变为该粒子系统的克隆，并在视口中将粒子显示为网格对象，无需考虑粒子系统的视口显示的设置如何。将修改器应用于修改网格对象，然后设置其参数。例如，可能应用“弯曲”修改器并将其角度参数设置为 180。播放动画。网格化设置网格化设置6 根据原始的粒子系统和其设置以及应用于网格对象的任何修改器，可能会获得意外的结果。通常发生这种情况是因为当应用于粒子系统时，该修改器的边界框会在每一帧重新计算。例如，将弯曲“超级喷射”粒子系统设置为随时间展开时，如同粒子流发散和分离一样，边界框会变得更长，更

3、厚，可能导致意外的结果。要解决此问题，可以使用其他对象来指定静态的边界框。要使用另一个对象的边界框来限制已修改的“网格”对象，首先要添加并设置此对象。其位置、方向和大小都被用来计算边界框。 选择网格化对象，并转至“网格化”的堆栈层。在“参数”卷展栏中，启用“自定义边界框”，单击“拾取边界框”按钮，然后选择边界框对象。7. 粒子流使用新的，静态的边界框。界面界面7“参数”卷展栏拾取对象单击此按钮，然后选择由网格对象实例化的对象。之后，实例化对象的名称会出现在按钮上。时间偏移将运行网格粒子系统的原始粒子系统之前或之后的帧数。默认值为 0。仅在渲染时生成启用此选项后，“网格”效果不会出现在视口中，而

4、仅在渲染场景后出现。默认设置为禁用状态。使用此选项来减少视口显示所需的计算量。更新在编辑原始粒子系统的设置或者更改网格时间偏移设置之后，单击此按钮可以查看网格系统的变化。自定义边界框启用此选项后，“网格”将来源于粒子系统和修改器的动态边界框替换为用户选择的静态边界框。拾取边界框要指定一个自定义边界框对象，请单击此按钮并选择对象。当修改器在堆栈中高亮显示时，自定义边界框会以橙色线框的形式出现。界面界面8（坐标值）显示自定义边界框的相对拐角的坐标。使用所有粒子流事件启用此选项，并对粒子流系统应用 Mesher 时，Mesher 会在该系统中为每个事件自动创建网格对象。要只使用某些事件，请禁用此选项

5、，然后指定与“粒子流事件”组控件结合使用的事件界面界面9“粒子流”事件组对“粒子流”系统应用 Mesher 对象时，请使用这些控件在该系统中为特定事件创建网格。Mesher 不会为其余事件创建网格。列表框显示当前受到 Mesher 影响的所有“粒子流”事件。添加用于指定要受 Mesher 影响的“粒子流”事件。如果对“粒子流”系统应用 Mesher 对象，单击“添加”时，将会打开“添加 PF 事件”对话框，其中列出了该系统中的所有事件。突出显示要添加的事件，然后单击“确定”。这些事件会立即显示在该列表中。移除从列表中删除突出显示的事件。应用应用101.在3DsMax场景中随意视图中创建一种粒子系统；如这里单击“创建”-“几何体”-“粒子系统”-“雪”，在“顶”视图中创建雪粒子系统，拖动时间轴，可查看创建的雪粒子系统效果，如图所示。应用应用112.单击“创建”-“几何体”-“复合对象”-“网格化”按钮，在3DsMax2013场景中拖动可以添加“网格”对象。网格的大小不适合，但它的方向应该和粒子系统的方向一致。应用应用123.切换到“修改”命令面板，单击“拾取对象”下的灰色按钮，在3DsMax2013场景中单击拾取雪粒子系统，网格对象变为该粒子系统的克隆，并在视口中将粒子显示为网格对象，无需
