天然气分布式能源冷热电联产

1、传统建筑能源传统建筑能源 主要供能方式：主要供能方式：燃煤供暖：严重恶化环境燃煤供暖：严重恶化环境天然气或电直接供热（冷）：能源利用率低天然气或电直接供热（冷）：能源利用率低集中热电并供：距离限制集中热电并供：距离限制 结果：结果：电力与天然气峰谷差加大电力与天然气峰谷差加大发电设备年运行时间下降发电设备年运行时间下降巨额固定资产浪费巨额固定资产浪费 结论结论: 未能达到能源梯级利用，造成能源、环境和经济上未能达到能源梯级利用，造成能源、环境和经济上的被动的被动分布式能源系统分布式能源系统发展趋势发展趋势: 热电联产热电联产 冷热电一体化冷热电一体化 生态建生态建筑、筑、能源梯级利用能源梯级利

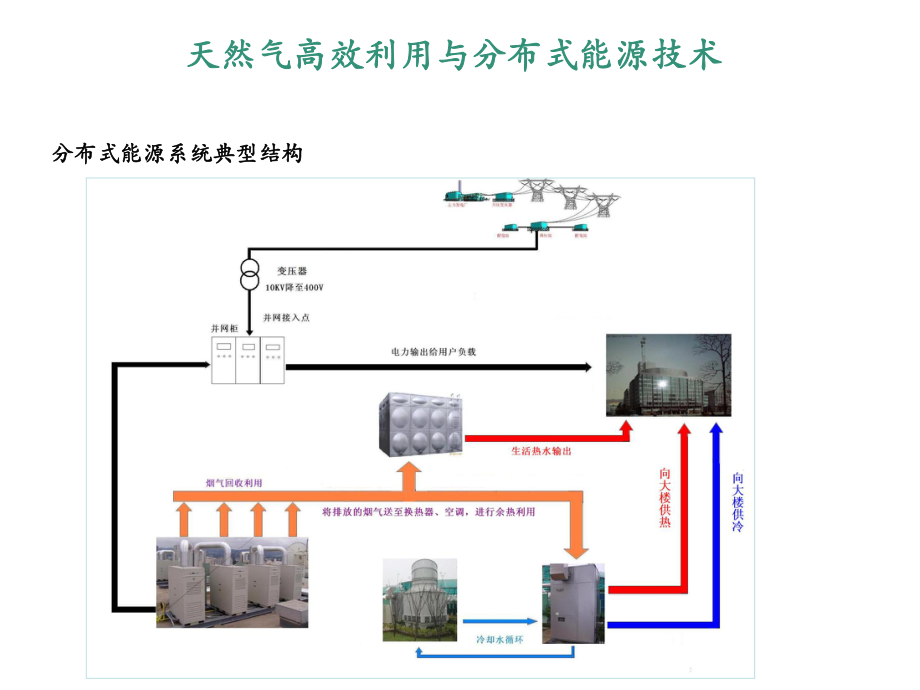

2、用天然气高效利用与分布式能源技术天然气高效利用与分布式能源技术分布式能源系统典型结构分布式能源系统典型结构冷热电三联供设备和系统冷热电三联供设备和系统燃气内燃机燃气内燃机冷热电三联供设备和系统冷热电三联供设备和系统燃气涡轮机燃气涡轮机一组数字（以微燃机为例）1000kW1000kW热电联产系统运行热电联产系统运行1 1年（年（8000hr8000hr） 用气量用气量270270万万m3m3； 发电发电800800万度；余热供应万度；余热供应1.51.5万平米空调；万平米空调； CO2CO2减排减排30003000 40004000吨。吨。 天然气高效利用与分布式能源技术天然气高效利用与分布式能

3、源技术适用场所有较大且稳定的热负荷 超市、办公室、商业多功能建筑超市、办公室、商业多功能建筑 医院医院 宾馆宾馆 大学城大学城 工业园区及开发区工业园区及开发区 天然气分输站及门站天然气分输站及门站天然气高效利用与分布式能源技术天然气高效利用与分布式能源技术建设分布式功能系统会增加投资吗？ 节省了锅炉投资节省了锅炉投资 节省了电力增容的固定投资节省了电力增容的固定投资 （节省了占地面积、可不增加机房）（节省了占地面积、可不增加机房） 节省了运行人员和维护费用节省了运行人员和维护费用 （节省了备用发电机）（节省了备用发电机）分布式能源技术发展意义和问题分布式能源技术发展意义和问题系统参与者 政府

4、相关部门政府相关部门 燃气公司燃气公司 电力公司电力公司 系统集成公司系统集成公司 设备制造商设备制造商分布式能源技术发展意义和问题分布式能源技术发展意义和问题政策支持 政策引导和补贴政策引导和补贴 关税减免关税减免 相关法规、规范相关法规、规范 电力并网电力并网分布式能源技术发展意义和问题分布式能源技术发展意义和问题 燃气发动机燃气发动机 单机功率322000kW 发电效率3046.8 氮氧化物排放小于100ppm 热电比较小 重、体积大 噪声大，通常大于100dB 余热回收复杂 系统外围设备多、基础投资大，一般需要独立的厂房 维护周期短、费用较高供能装备及其选用供能装备及其选用供能装备及其

5、选用供能装备及其选用燃气轮机原理燃气轮机原理 小型燃气轮机小型燃气轮机 单机功率50020000kW 发电效率2438 氮氧化物排放小于25ppm 热电比大 余热品质佳，500度烟气 一般使用寿命30年 天然气进气压力一般不小于1.6MPa 需要增压设备 比较适用工业、大型公用建筑等 需要独立的厂房 供能装备及其选用供能装备及其选用 外燃机（特种发动机之一）外燃机（特种发动机之一） 单机功率2055kW 发电效率29 热电效率75 余热品质较低，仅有冷却水可利用 余热锅炉余热锅炉 溴化锂吸收式空调溴化锂吸收式空调 吸附式空调吸附式空调 供能装备及其选用供能装备及其选用 微型燃气轮机微型燃气轮机

6、 单机功率30300kW 发电效率2433 热电比大 氮氧化物排放小于9ppm 余热佳，烟气300度 体积小、重量轻 无外围系统、无需专用厂房 可多台组合，灵活可靠 噪声小于75dB（1m） 可直接接溴化锂直燃空调 数字化控制，可远程管理 供能装备及其选用供能装备及其选用安装在医院楼顶的安装在医院楼顶的CHPCHP系统系统v 航空发动机技术v 30kW、65kW和200kW(08年)v ICHPv 适用多种燃料v 超低排放量 (9 ppm NOx)v 室内、室外或楼顶均可简易安装v 维护管理简单、便捷v 可并网或孤网运行v 可靠性高CapstoneCapstone微微型燃气轮机型燃气轮机供能装

7、备及其选用供能装备及其选用制冷循环制冷循环 1、在发生器中，浓度较低的溴化锂溶液被加热介质加热，温度升高，并在一定压力下沸腾，使制冷剂分离出来，成为冷剂蒸汽，溶液则被浓缩这一过程称为发生过程； 2、发生器中产生的冷剂蒸汽进入冷凝器，被冷凝器中的冷却水冷却而凝结成液态制冷剂，这一过程称为冷凝过程； 3、液态制冷剂经节流装置节流，进入蒸发器的水盘，由于蒸发器的压力很低，液态制冷剂在吸取了蒸发器管内冷媒水的热量后立即蒸发，形成冷剂蒸汽，使冷媒水的温度降低(即制冷) 4、为使蒸发器中的制冷剂的蒸发过程不断地进行必须将产生的冷剂蒸汽带走，这就是吸收器中的吸收过程； 5、由发生器出来的浓度较高的溶液，经节

8、流设备进入吸收器，被吸收器管内的冷却水冷却，温度降低并具有吸收冷剂蒸汽的能力吸收器的稀溶液，由泵送往发生器，这样，制冷机便完成了一个制冷循环。 制冷循环制冷循环节流阀节流阀蒸汽冷却水被冷却介质冷却水蒸发器吸收器发生器冷凝器溴化锂吸收式制冷的特点溴化锂吸收式制冷的特点 1、以水作制冷剂，溴化锂溶液作吸收剂，因此它无臭、无味、无毒，对人体无危害。 2、对热源的要求不高。一般的低压蒸气（0.12Mpa以上）或75以上的热水均能满足要求，特别适用于有废气、废热水可利用的化工、冶金和轻工业企业，有利于热源的综合利用。 3、整台装置基本上是热交换器的组合体，因除泵以没有其它运行部件，所以振动、噪声都很小，运转平稳，对基建的要求不高，可在露天甚至楼顶安装，尤其适用于医院、宾馆等场合。 4、结构简单，制造方便。装置处于真空下运行，无爆炸危险。 5、能在10%100%的范围内进行制冷量的自动无级调节，而且在部分负荷时机组的热力系数并明显下降。 6、由于系统以热能作为补偿，加上溴化锂溶液的吸收过程是放热过程，故对外界的排热量大（通常比活塞式制冷机大一倍），冷却水消耗量大。但它允许有较高
