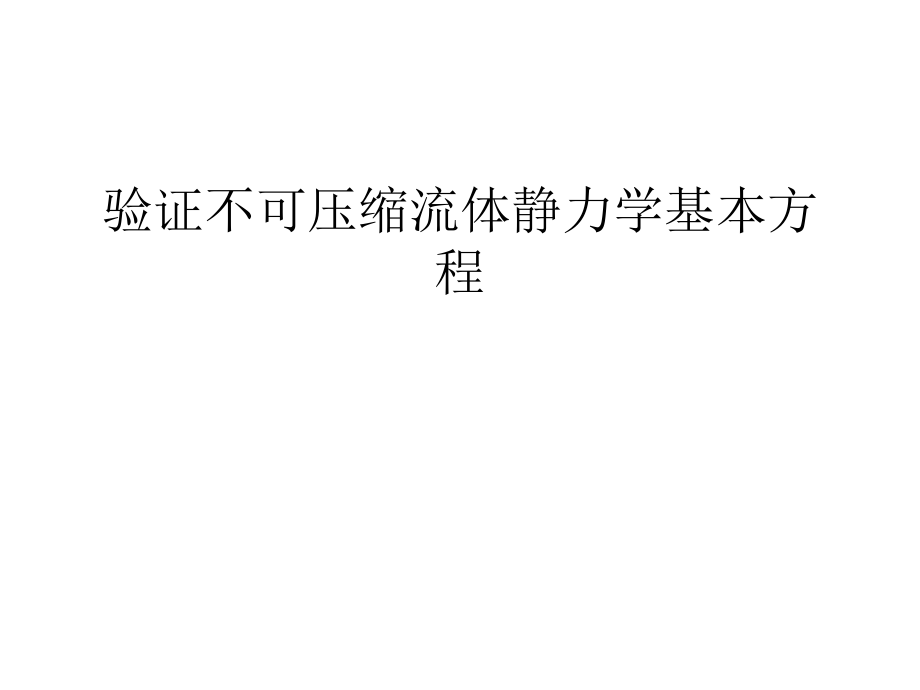

验证不可压缩流体静力学基本方程复习进程_第1页
验证不可压缩流体静力学基本方程复习进程_第2页
验证不可压缩流体静力学基本方程复习进程_第3页
验证不可压缩流体静力学基本方程复习进程_第4页
验证不可压缩流体静力学基本方程复习进程_第5页
已阅读5页，还剩1页未读， 继续免费阅读

下载本文档

版权说明：本文档由用户提供并上传，收益归属内容提供方，若内容存在侵权，请进行举报或认领

文档简介

1、验证不可压缩流体静力学基本方程二、实验原理重力作用下流体静力学基本方程为：如果自由表面压强 与当地大气压强 相等时，液体内任一点相对压强可表示为：式中 为液体自由表面下任一点液体深度。式中， 单位重量液体的位能，也称位置水头； 单位重量液体的压能，也称压强水头。三、实验装置1-水箱2-气阀（通过常压按钮开关）3-进水阀（常关、通过升压 按钮打开）4-上水阀（常关、通过减压按钮打开）5-水泵（通过减压按钮开关）6-上水管路7-调节水箱8-A、B孔9-测压管（1-5号）1 12 23 34 45 5123456789减压减压常压常压升压升压箱体箱体图1图2四、实验方法使水箱液面压强形成大于大气压（

2、 ）及小于大气压（ ）两种情况：1.分别读取15号测压管读数，记录于实验指导书12页表3.1。2. 计算在两种情况下水箱液面及A.B两点压强的大小，并计算2.3号测 压管内红色液体的容重。3. 实验操作方法请按照仪器标牌上的实验步骤操作。4. 根据上图思考实验过程中水箱液面怎样形成 及 。五、注意事项1、按动常压按钮，一定要看到2、3号测压管液面相平，这时水箱液面压强才恢复大气压，即 。2、测压管数值要等测压管水柱稳定时才读；要读取测压管内水面弯月面底部所对刻度。3、由于B点的起始位置不在标尺的零点，因此要记录下B点的位置标高。4、按动减压按钮时不要时间过长，注意观察1号测压管内水柱在标尺的读 数范围内。2.3号测压管1号测压管B点位置实验步骤此课件下载可自行编辑修改，仅供参考！此课件下载可自行编辑修改，仅供参考！感谢
