电线电缆敷设及电缆头制作安装施工方案

1、目录1 .编制依据.12 .工程概况12.1 工程概况.13 .施工部署2.3.1 工程施工目标.23.2 施工安排.23.3 重点、难点的解决方法.33.4 施工组织机构图.34 .进度计划45 .施工准备与资源配置计划.45.1 劳动力计划45.2 材料供应计划55.3 施工机具配置计划.56 .施工方法及工艺要求56.1 安装工艺.56.2 质量管理及控制措施.96.3 安全及文明施工措施.10126.4 雨季及高温天气施工保障施一、编制依据业主提供的动力、照明、人防电气、暂列工程(变压器低压出线到低压配电柜含低压配电柜)施工图，所涉及的主要国家或行业、规范、规程：(1)建筑工程施工质量

2、验收统一标准(GB50300-2001(2)机械设备安装工程施工及验收通用规范(GB50231-98)(3)建筑电气安装工程施工质量验收规范(GB50303-2002(4)电气装置安装工程电缆线路施工及验收规范(GB50168-92;(5)电气装置安装工程接地装置施工及验收规范(GB50169-92;(6)电气装置安装工程盘/柜及二次回路施工及验收规范(GB50171-92;(7)建筑工程施工现场供用电安全规范(GB50194-93；(8)施工现场临时用电安全技术规范(JGJ46-2005);(9)建筑施工高空处作业安全技术规范(JGJ80-91);(10)城市建设档案著作规范(GB/T503

3、23-2001);(11)电气装置安装工程盘、柜及二次回路接线施工及验收规范(GB/T50712)等。二、工程概况2.1 工程概况总用地面积16640m,建筑面积121547m(其中地下29419m,地上92137m2),地下三层，地上38层，建筑总高度165.2m。本次电气安装工程施工内容：消防管道设备工程包括：自动喷水灭火系统、消防栓系统。消防报警工程包括：火灾自动报警系统。电气工程包括：动力、照明、人防电气、暂列工程(变压器低压出线到低压配电柜含低压配电柜)；2.1.1 主要功能布置电线电缆主要分布在以下位置：A.地下室：地下三层主要为游泳池、人防设施、停车库等；地下二层主要有停车库，另

4、有专用库房及设备机房、控制室等；地下一层是空调主机房、变压器室、高、低压配电室、发电机房、控制室、监控室、停车库等。B.裙楼：首层为大堂、系统控制室、数据机房、办公室、员工活动中心、会议中心区等；二层是控制室、数据机房、设备问及库房、员工活动中心、会议区等；三层有传输机房、空调机房、员工餐厅、员工活动中心，其东侧为会展中心区；四层以传输机房、空调机房、员工餐厅为主，另有员工活动中心（室内篮球场）；五层设有传输机房、设备机房、员工餐厅等；六层为网管监控维护室、数据机房、网管演示厅、电力室、贵宾餐厅及员工活动中心（网球场）；七层为空调设备问。C.塔楼：八层为办公室、档案室、阅览室等；九至二十一层、

5、二十三至三十三层是大开间办公室，另有设备用房、资料室等；二十二层主要为避难区和泵房、设备机房；三十四层至三十七层为会议室及董事层办公室；三十八层为设备房和小型避难区，屋顶有消防电梯机房，在标高165.2m处是半径11米的屋顶直升机停机坪。三、施工部署3.1 工程施工目标质量要求：电线电缆敷设及电缆头制作一次性验收合格，确保广东省优良样板工程，争创鲁班奖。安全文明施工要求：广东省安全文明施工样板工地。3.2 施工安排3.2.1 工程施工内容本专项施工工程的主要内容为电线电缆敷设及电缆头制作。3.2.2 施工工艺流程3.2.2.1 电缆敷设施工工艺电缆敷设准备工作-敷设电缆-固定电缆-挂电缆标牌3

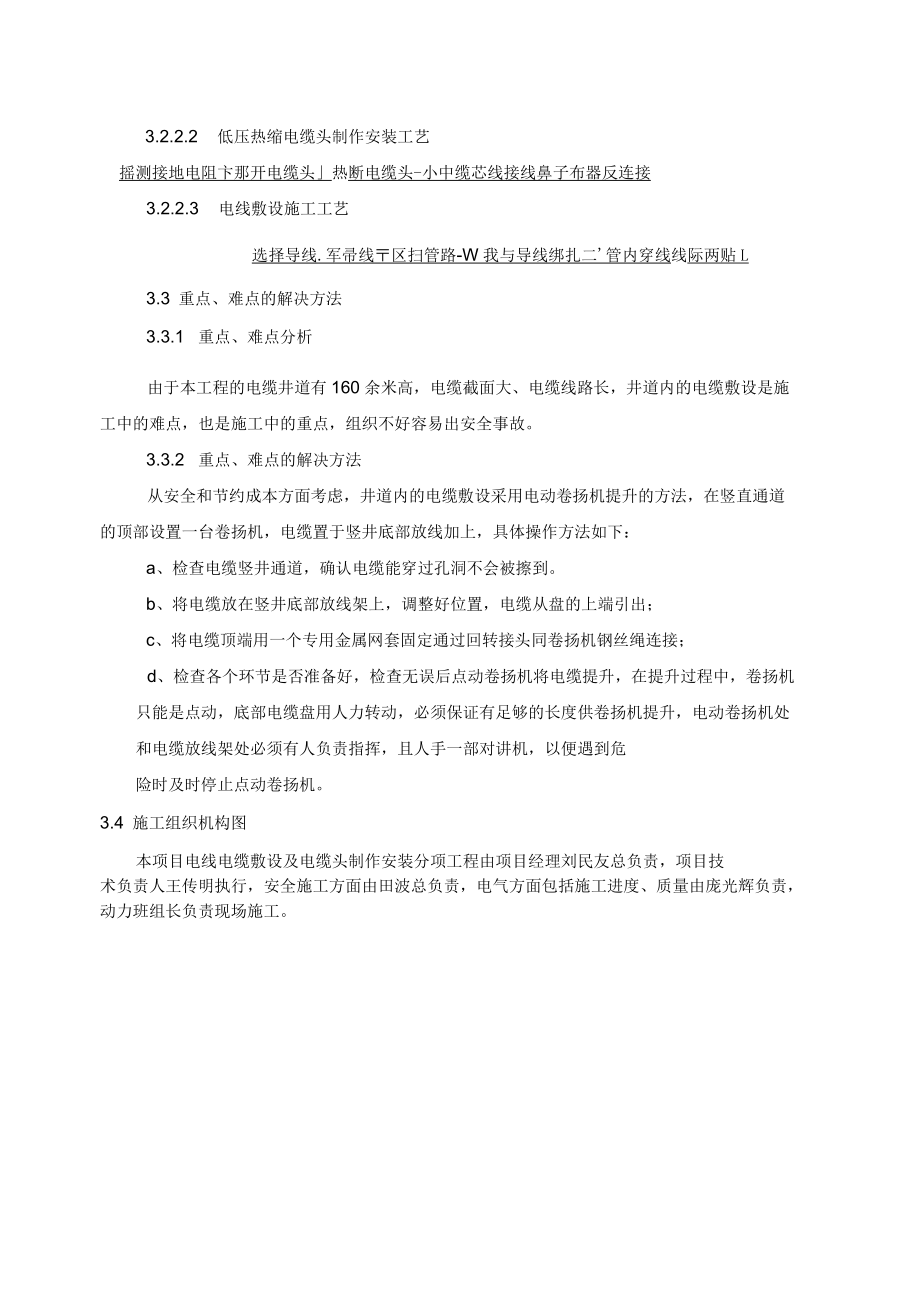

6、.2.2.2 低压热缩电缆头制作安装工艺摇测接地电阻卞那开电缆头热断电缆头-小中缆芯线接线鼻子布器反连接3.2.2.3 电线敷设施工工艺选择导线.军帚线区扫管路-W我与导线绑扎二'管内穿线线际两贴L3.3 重点、难点的解决方法3.3.1 重点、难点分析由于本工程的电缆井道有160余米高，电缆截面大、电缆线路长，井道内的电缆敷设是施工中的难点，也是施工中的重点，组织不好容易出安全事故。3.3.2 重点、难点的解决方法从安全和节约成本方面考虑，井道内的电缆敷设采用电动卷扬机提升的方法，在竖直通道的顶部设置一台卷扬机，电缆置于竖井底部放线加上，具体操作方法如下：a、检查电缆竖井通道，确认电缆

7、能穿过孔洞不会被擦到。b、将电缆放在竖井底部放线架上，调整好位置，电缆从盘的上端引出；c、将电缆顶端用一个专用金属网套固定通过回转接头同卷扬机钢丝绳连接；d、检查各个环节是否准备好，检查无误后点动卷扬机将电缆提升，在提升过程中，卷扬机只能是点动，底部电缆盘用人力转动，必须保证有足够的长度供卷扬机提升，电动卷扬机处和电缆放线架处必须有人负责指挥，且人手一部对讲机，以便遇到危险时及时停止点动卷扬机。3.4 施工组织机构图本项目电线电缆敷设及电缆头制作安装分项工程由项目经理刘民友总负责，项目技术负责人王传明执行，安全施工方面由田波总负责，电气方面包括施工进度、质量由庞光辉负责，动力班组长负责现场施工

8、。项目经理项目副经理技术负责人+深化设计部电气动力专业施工班组*信息化管理部四、施工进度计划工期要求：开工日期以建设单位或总监理工程师的开工指令为准，并依据土建进度，在砌筑及抹灰完成后吊顶之前开始电线电缆敷设及电缆头制作安装。按合同要求在2008年12月28日前完成全部的电线电缆敷设及电缆头制作安装；五、施工准备与资源配置计划5.1劳动力计划具体如下:厅P工种人数时间1管理人员22008年9月至12月2敷设安装技术工352008年9月至12月3绝缘测试技术工22008年9月至12月4试运行技术工122008年9月至12月5杂工212008年9月至12月5.2材料供应计划厅P名称单位数量时间1电

9、缆米437282008年9月至12月2低压热缩电缆头个2562008年9月至12月3电线米5692182008年9月至12月5.3施工机具配置计划（2008年9月至12月）厅P设备机具名称数量厅P设备机具名称数量通用工具1螺丝刀4把10兆欧表（1000VV2块2尖嘴钳4把11万用表2块3斜口钳4把12核相器2块4鲤鱼钳4把13测电笔2支5扳手4把14起吊装置2套6钢锯4把157钢卷尺4把168电钻4台179开孔器2把18六、施工方法及工艺要求6.1 施工方法及要求6.1.1、 电缆敷设方法： 电缆在敷设前应根据现场实际情况，事先将电缆的排列用表或图的方式画出来，以防电缆的交叉和混乱；按设计和实

10、际路径计算每根电缆的长度。合理按排每盘电缆，减少电缆接头，且对电缆进行详细检查，规格、型号、截面、电压等级应均符合设计要求，外观无扭曲、损坏等现象。 电力电缆在终端头与接头附近宜留有备用长度。绝缘测试，剥去电缆两端的封套，并用兆欧表（500V）对电缆进行绝缘测试，测试的绝缘电阻值应达到0.5MQ以上，如达不到，应对电缆两端1.5m左右段进行驱潮处理，方法是用汽油喷灯点火后，用喷灯火焰直接对电缆进行加热驱潮，注意移动方向，必须由1.5m处向端末移动。 电缆支架的架设地点的选择，以敷设方便为原则，一般应在电缆起止点附近为宜。架设时，应注意电缆轴的转动方向，电缆应从盘的上端引出，不应使电缆在支架及地

11、面摩擦拖拉，防止电缆绞拧、绝缘破皮等机械损伤。电缆盘 电缆并列敷设时，其接头的位置宜相互错开。 电缆敷设时应排列整齐，不宜交叉，加以固定，并及时装设标志牌。标志牌上应注明线路编号，当无编号时应写明电缆型号、规格及起迄地点。电缆敷设完毕，应请建设单位、监理单位及施工单位的质量检查部门检查后进行隐蔽工程验收。6.1.2、 热缩电缆头制作安装 摇测接地电阻。用1KV摇表对电缆进行摇测，绝缘电阻应大于0.5MQ。 剥除电缆绝缘保护层，根据热缩电缆头工艺尺寸剥除电缆外绝缘保护层，注意保持电缆清洁，在分叉处包绕填充胶后套电缆终端头套。热缩电缆终端套。 电缆芯线压接线鼻子。根据线鼻子的深度，剥去电缆芯线绝缘

12、，并在芯线上涂上凡士林，将线芯插入接线鼻子内，用压线钳压紧接线鼻子，压接好接线端子后再套入分支套，从中间往两边加热收缩。根据不同的相位，使用黄、绿、红、黑四色热缩相色管热缩至接线鼻子的压接部位。 将做好终端头的电缆固定在预先做好的电缆支架上，并将芯线分开。 根据接线端子的型号，选用螺栓将电缆接线端子压接在设备上。6.1.3、 电线敷设6.1.3.1、 选择导线各回路的导线应严格按照设计图纸选择型号规格，相线、零线及保护地线应加以区分，用黄、绿、红导线分别作A、B、C相线，黄绿双色线作接地线，淡蓝色线作零线。6.1.3.2、 清扫管路配管完毕后，在穿线之前，必须对所有的管路进行清扫。清扫管路的目

13、的是清除管路中的灰尘、泥水等杂物。具体方法为：将布条的两端牢固地绑扎在带线上，两人来回拉动带线，将管内杂物清净。6.1.3.3、 放线、断线放线前应根据施工图对导线的规格、型号进行核对，并用对应电压等级的兆欧表进行通断测试。剪断导线时，导线的预留长度应按规范要求进行预留。6.1.3.4、 带线与导线绑扎当导线根数较少时，可将导线前端的绝缘层削去，然后将线芯直接插入带线的盘圈内并折回压实，绑扎牢固；当导线根数较多或导线截面较大时，可将导线前端的绝缘层削去，然后将线芯斜错排列在带线上，用绑线缠绕绑扎牢固。6.1.3.5、 管内穿线在穿线前，应检查钢管（电线管）各个管口的护口是否齐全，如有遗漏和破损

14、，均应补齐和更换。穿线时应注意：同一交流回路的导线必须穿在同一管内；不同回路，不同电压和交流与直流的导线，不得穿入同一管内。导线在变形缝处，补偿装置应活动自如，导线应留有一定的余量。6.1.3.6、 导线连接导线接头不能增加电阻值，不能降低原机械强度及原绝缘强度。导线连接有两种备选方式：搪锡方式与接线钮拧接。施工时根据规范要求选择相应的导线连接方式。搪锡连接的技术要求：必须在接线后加焊、包缠绝缘层。锡锅加热时温度过高则搪锡不饱满，温度过低则搪锡不均匀。因此要根据搪锡的成分、质量及外界环境温度等因素，掌握好适宜的温度进行搪锡。搪锡完后必须用布将搪锡处的焊剂及其它污物擦净。螺旋接线钮连接的技术要求

15、：6mm2及以下的导线在用接线钮连接时，把外露的线芯对齐按顺时针方向拧绞，在线芯的12mm处剪去前端，然后选择相应的接线钮按顺时针方向拧紧。要把导线的绝缘部分拧入接线钮的上端护套内。接线钮拧接做法如下图：接线钮剖面图1-削线2-扭线a-一I-"渣'if卡：区%"J二.二您工对内争父酒,xJi7P丁.上.RF*IL与卷:X-1二:二人3-断线4-扭紧备注：削线时不得损伤导线，导线的绝缘层部分应旋入接线钮的导线空腔内。-尸一-S-f-b,«it!Ur,1urhi7''LL三上=_:：上力Qk虐11七二A*7"6.1.3.7、 穿刺线夹

16、安装本工程项目各栋楼层用户的电源分支电缆均采用穿剌线夹连接，电缆穿剌线夹安装方法如下。施工步骤施工方法说明示意图施工步骤施工方法说明示意图将电缆的一支端头插入线夹支步骤一线帽内。将线夹固定在主线的连接处，少林一然后用手拧紧线夹螺母。用板手加固定线夹卜端，用另步骤二一板手顺时针拧力矩螺母。步骤四拧至力矩螺母断离即可。*6.1.3.8、 线路检查导线在接、焊、包全部完成后，应进行自检和互检；检查导线接、焊、包是否符合设计要求及有关施工验收规范及质量验收标准的规定，不符合规定的应立即纠正，检查无误后方可进行绝缘摇测。6.1.3.9、 线路绝缘测试电气器具未安装前进行线路绝缘测试时，首先将灯头盒内导线

17、分开，将开关盒内导线连通。测试应将干线和支线分开，测试时应及时进行记录。电气器具全部安装完后，在送电前进行测试时，应先将线路的开关、仪表、设备等全部置于断开位置，绝缘测试无误后再进行送电试运行。绝缘电阻值应符合规范和设计的要求。6.1.3.10、 线槽内配线方法清扫线槽清扫明敷线槽时，可用抹布擦净线槽内残存的杂物，使线槽内外保持清洁；放线(a)放线前应先检查管与线槽连接处的护口是否齐全；导线和保护地线的选择是否符合设计图纸的要求；管进入盒时内外根母是否锁紧，确认无误后再放线。(b)放线方法先将导线抻直、捋顺，盘成大圈或放在放线架上，从始端到终端(先干线，后支线)边放边整理，不应出现挤压背扣、扭

18、结、损伤导线等现象。每个分支应绑扎成束，绑扎时应采用尼龙绑扎带，不允许使用金属导线进行绑扎。标识线槽内的每个分支除绑扎成束外，在其首末端及转弯处，还应绑挂标识牌，以便线路检查和将来检修。6.2 质量管理及控制措施6.2.1、 技术保证措施(1)施工前，技术负责人组织专业工程师、质检工程师认真学习有关规范，施工工艺及操作规程，熟悉图纸，做好图纸会审工作，有针对性的编制施工组织设计。(2)针对本工程的特点及施工重点和难点，建立Q。、组，制定详细的施工工艺流程卡，严格按卡施工，确保工程质量。(3)严格按图施工。凡因施工或业主要求变更的，必须办理设计变更通知或核定单，经设计单位同意后，才能施工。(4)

19、严格技术复核制度。管线的走向、标高在测量定位后，应由专业工程师和质检员复核无误后，才能进行安装。隐蔽工程应由监理、业主等相关单位共同检查合格签字后，才能进入下一道工序。(5)技术负责人要经常检查督促各专业工程师做好各种记录、报告，发现问题并及时处理。各专业人员要整理好各种资料，施工员、班组长作好施工日记，现场施工管理和各种施工技术资料全部采用计算机管理。做到资料与工程同步。(6)最大限度地提高施工机械化程度，加大科技含量，发挥我单位的技术优势，充分利用新技术、新工艺、新材料和新设备，选用先进、合理、经济的施工方案，提高施工的科技水平，确保多、快、好、省地完成业主交给的施工任务。(7)做好施工技

20、术档案的收集、整理。6.2.2施工质量保证措施(1)坚持按程序合理组织施工，做到紧张有序，忙而不乱。(2)坚持“三检”制度，上道工序检查不合格，不得转入下道工序。(3)严格执行检查制度，实行优质优价，奖罚分明，对不合格工程，坚决返工，并按规定对有关责任人做出处罚，分析原因，避免同样事故重复发生。6.2.3材料质量保证措施(1)对材料材质及技术参数严格把关。材料员对原材料、成品和半成品应先检验后收料，不合格的材料不准进场。(2)材料要具备出厂合格证或法定检验单位出具的合格证明。(3)对材质证明有怀疑或按规定需要复检的材料，应及时送检，未经检验合格，不得使用。(4)各种不同类型、不同型号的材料分类

21、堆放整齐，并注意防锈蚀和污染。(5)加强材料供应商的选择和物资的进场管理。6.2.4计量保证措施(1)严格执行我单位的计量检测制度。(2)原材料的检验由资料员按规范要求提出取样计划，在监理见证员的监督下，由取样员取样并同见证员一起送有资质的试验室检验，不合格不得使用。(3)绝缘摇表、接地摇表、游标卡尺、风速仪、经纬仪、水准仪等计量工具由质检员负责按规定送法定检验单位检校。6.3 安全及文明施工措施6.3.1 建立安全管理机构建立项目安全生产管理组织机构、安全生产及应急求援领导小组，由项目经理刘民友担任领导小组的组长，项目副经理罗传煌分管安全生产工作，由各专业工程师和安全员组成领导小组成员。设置

22、安全生产管理组，负责安全生产和文明施工的监督管理。6.3.2 制定安全生产管理制度制定各岗位安全生产责任制和各项安全生产管理制度，确保安全生产目标的实现,具体制度及内容见下表。序号制度名称制度内容1安全生产责任制明确各级人员的安全责任，安全员负主要责任，对每一个隐患细节排查到底；施工员负第一责任，对现场发现的隐患立即整改，防患序号制度名称制度内容于未然。2安全教育制度要经常组织施工员以及施工工人学习安全教育制度，以提高项目全员安全意识、法制观念和安全技术水平，自觉遵守企业安全生产的规章制度和安全技术操作规程，提升企业安全管理水平，以防止事故发生、实现安全生产，对施工现场管理人员和现场施工作业人

23、员进行安全培训和教育。3安全检查制度每周F午2:30与业主、监理和总包安全负责人一起进行安全检查，把事故消灭在萌芽状态，做到防患于未然，从而实现安全生产。检查分日常、定期、专业检查，检查负责人签发整改通知单，相关责任人定时、定人、定措施整改到位。4安全用电管理规定为全向落实建设部JGJ462005施工现场临时用电安全技术规范，杜绝触电事故，制定相关用电管理规定。5班组安全活动制度施工班组必须坚持每天的班前安全活动、每周的班组安全活动，学习国家和单位随时下达的安全生产规定和文件；学习安全技术操作规程；回顾上周安全生产情况，提出本周安全生产要求；分析班组人员安全思想动态，表扬好人好事，强调吸取的教

24、训。做好活动内容纪要，所有参与人员必须在纪要上签字，随时接受项目的抽查。6项目安全管理奖罚制度对施工生产中安全工作做得好的班组和个人进行奖励，对施工过程中，不按安全生产管理制度、方案措施执行的将进行处罚，以督促整改。不带安全帽的，每发现一次罚款50元；高空作业不带安全带的，每发现一次罚款100元.7专项施工方案编审制度根据建设部危险性较大工程安全专项施工方案编制及专家论证审查办法等规定，编写相关专项安全施工方案，并报相应部门论证、审批；做到所编写的方案具有可操作性、可指导性。8专项安全资金保障制度项目经理部落实安全劳保防护用品资金、安全教育培训专项资金以及保障安全生产的技术措施资金。9安全技术

25、交底制根据安全技术方案要求和现场实际情况，各级管理人员需逐级进行书面交底，并在施工过程中进行指导，检查安全技术交底的实施情况。对基坑、高层和超高层要进行分10持证上岗制度进场工人和调换工种的职工，必须按规定进行安全教育和技术培训，特殊工种必须持有上岗操作证，本工程特种作业包括电工作业、金属焊接切割作业、起重机械作业、登高架设作业等，严禁尢证操作。11重要过程旁站制度对于施工危险性大、工序特殊等施工生产过程，必须有管理人员现场指挥，出现问题及时处理。12每周安全例会制度项目每周召开安全生产例会，通报本周安全生产情况，解决安全生产方面存在的不足问题。对生产过程中出现的隐患以及危险施工方法进行批判论

26、证，让工人从根本上理解安全生产的重要性。6.3.3 制定文明施工管理制度及措施建立健全文明施工制度，各部门切实落实文明施工责任制，做好文明施工序号制度名称内容1教育制度深入广泛开展文明施工管理教育，提高全员文明施工积极性、主动性，提高思想认识，使职工养成保护建筑物品、爱护建筑物品、人人遵守施工秩序的美德。2责任区制度建立现场文明施工责任区制度，根据各专业工程师具体的工作将整个施工现场划分为若7个责任区，实行挂牌制，使各自分管的责任区达到文明施工的各项要求，项目定期进行检查，发现问题，立即整改，使施工现场保持整洁。3检查制度项目文明施工管理小组每周对施工现场作一次全面的文明施工检查，每月对项目进

27、行一次大检查，检查内容为施工现场的文明施工执行情况，检查依据建设部建筑施工安全检查评分标准、建设工程施工安全条例、广州市施工现场检查评分记录表、公司“文明施工管理细则”等。检查采用评分的方法，实行百分制记分。每次检查均认真作好记录，指出具不足之处，并限期整改。4奖罚制度对每次检查中做得好的人员、班组给予奖励；对文明施工做得差的人员、班组给予处罚；奖励、处罚由项目部确定、实施。5工完场清制度每一道工序完成以后，必须按要求对施工中产生的废料和垃圾进行认真的清理，前后工序必须办理施工交接手续。6施工区管理制度在施工过程中，每K班前清理一次，做到“工完、料净、场地清”。工程垃圾集中、分类堆放到指定地点

28、，标识清楚，不乱扔乱放。现场施工材料堆放整齐，标识#楚，现场临时水管接头严密。施工中的废水应用管道或流水槽流入沉淀池集中处理，不得任意排放或流到场外。7加工区管理制度加工场的搭建及设备、机具布置符合现场总体布置要求。加工场内地面应硬化，干净整洁，需用水、排水的作业环境，要设置排水沟，施工中产生的废水经沉淀后排入市政管道。8材料堆放区管理制度现场材料堆场按总平面布置图搭建，分区域分规格集中码放整齐，挂牌标识。工具房内各种工、器具、料具排列整齐。油漆、乙快氧气等易燃、易爆品分类单独存放。6.4 雨季及高温天气施工保障措施在工程实施过程中，除人为因素外，气候因素的影响也较大，因此结合本工程所处地理位置，主要对雨季施工、炎热天气施工采取适当的措施，确保工程的顺利进行。6.4.1 雨季施工保障措施(1)广州作为一个雨季时间长并且台风多发的南方近海城市，为了把台风及暴雨对施工的影响降低到最低程度，项目经理部应及时、准确地掌握气候情况，当气象台发布台风暴雨警报后，立即通知施工工人，对施工进行合理的安排。(2)
