华能南京电厂#2机组辅机及配电装置检修技术规范书终稿2010818

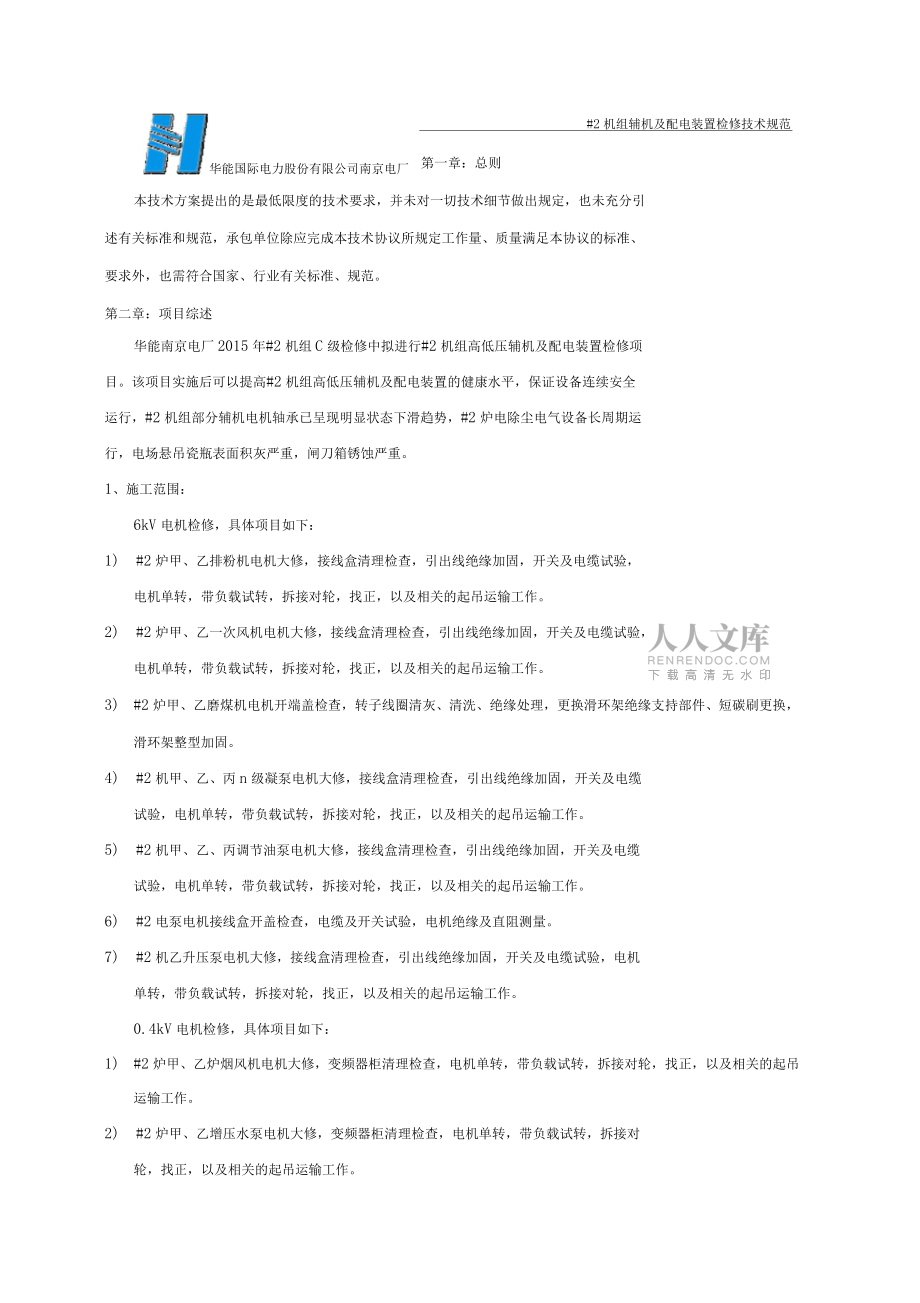

1、华能国际电力股份有限公司南京电厂#2机组辅机及配电装置检修技术规范华能南京电厂#2机组辅机及配电装置检修招标文件（技术规范）华能国际电力股份有限公司南京电厂二零一五年八月华能国际电力股份有限公司南京电厂#2机组辅机及配电装置检修技术规范第一章：总则本技术方案提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范，承包单位除应完成本技术协议所规定工作量、质量满足本协议的标准、要求外，也需符合国家、行业有关标准、规范。第二章：项目综述华能南京电厂2015年#2机组C级检修中拟进行#2机组高低压辅机及配电装置检修项目。该项目实施后可以提高#2机组高低压辅机及配电装置的健康

2、水平，保证设备连续安全运行，#2机组部分辅机电机轴承已呈现明显状态下滑趋势，#2炉电除尘电气设备长周期运行，电场悬吊瓷瓶表面积灰严重，闸刀箱锈蚀严重。1、施工范围：6kV电机检修，具体项目如下：1) #2炉甲、乙排粉机电机大修，接线盒清理检查，引出线绝缘加固，开关及电缆试验，电机单转，带负载试转，拆接对轮，找正，以及相关的起吊运输工作。2) #2炉甲、乙一次风机电机大修，接线盒清理检查，引出线绝缘加固，开关及电缆试验，电机单转，带负载试转，拆接对轮，找正，以及相关的起吊运输工作。3) #2炉甲、乙磨煤机电机开端盖检查，转子线圈清灰、清洗、绝缘处理，更换滑环架绝缘支持部件、短碳刷更换，滑环架整型

3、加固。4) #2机甲、乙、丙n级凝泵电机大修，接线盒清理检查，引出线绝缘加固，开关及电缆试验，电机单转，带负载试转，拆接对轮，找正，以及相关的起吊运输工作。5) #2机甲、乙、丙调节油泵电机大修，接线盒清理检查，引出线绝缘加固，开关及电缆试验，电机单转，带负载试转，拆接对轮，找正，以及相关的起吊运输工作。6) #2电泵电机接线盒开盖检查，电缆及开关试验，电机绝缘及直阻测量。7) #2机乙升压泵电机大修，接线盒清理检查，引出线绝缘加固，开关及电缆试验，电机单转，带负载试转，拆接对轮，找正，以及相关的起吊运输工作。0.4kV电机检修，具体项目如下：1) #2炉甲、乙炉烟风机电机大修，变频器柜清理检

4、查，电机单转，带负载试转，拆接对轮，找正，以及相关的起吊运输工作。2) #2炉甲、乙增压水泵电机大修，变频器柜清理检查，电机单转，带负载试转，拆接对轮，找正，以及相关的起吊运输工作。华能国际电力股份有限公司南京电厂#2机组辅机及配电装置检修技术规范3) #2炉甲、乙木柴分离器电机更换。4) #2炉4台空预器电机更换，电机单转，带负载试转，找正，以及相关的起吊运输工作。5) #2机I级凝泵甲、乙、丙电机大修，接线盒清理检查，引出线绝缘加固，电机单转，带负载试转，拆接对轮，找正，以及相关的起吊运输工作。6) #2机甲、乙定子内冷水泵电机大修、回路校验，电机单转，带负载试转，拆接对轮，找正，以及相关

5、的起吊运输工作。7) #2机甲、乙密封油泵电机大修、回路校验，电机单转，带负载试转，拆接对轮，找正，以及相关的起吊运输工作。8) #2炉电除尘阴阳极振打电机检修、盘柜清扫，回路校验。#2炉电除尘大梁加热及阴极振打瓷瓶加热器大修、盘柜清扫。#2炉电除尘高频电源检查、清灰，高压接地闸刀箱检修，清灰，防腐，钱链更换。其他班组涉及本班组需要配合的相关工作。厂用配电装置检修，具体项目如下：1) #0、#3、4直流盘及充电装置检修，#0、#3、4蓄电池组及#2机甲、乙蓄电池组清理及充放电试验。脱硫#1、2UPS蓄电池充放电、蓄电池检查清理。2) #1、2重油变大修，开关，电缆，变压器预防性试验。油浸变压器

6、小修，具体工作如下：1) #2主变消除渗漏油，冷却器膨胀节检查2) #2主变油枕及油位计检查3) #2主变冷却器清理及固定螺丝检查、紧固4) #2主变低压侧出现套管封闭罩壳密封垫更换，排污孔清理、呼吸器硅胶更换。5) #2主变风扇及潜油泵控制回路清理检查校验、工作组8台风扇电机大修。6) #2主变本体清理、220KV瓷瓶清擦7) #2厂高变检查消除渗漏油、油位计检查8) #2厂高变冷却风扇更换，电缆引线更换9) #2厂高变高低压侧套管开盖检查。10)配合绝缘油试验高压配电装置小修，具体工作如下：1)4612开关小修，机构检查清理，气压检查补充、微水检测配合工作华能国际电力股份有限公司南京电厂#

7、2机组辅机及配电装置检修技术规范2） 4612开关支撑法兰探伤配合工作3） 4612线路电流互感器、电压互感器、避雷器检查、清理，避雷器计数器检查、更换电气预防性试验1）发电机：转子绝缘电阻测量，转子交流阻抗试验2）主变：高压套管绝缘电阻测量，高压套管介损及电容量测量，绝缘油试验3）厂高变：绝缘油试验4） 220KV氧化锌避雷器：绝缘电阻测量，直流1mA电压及0.75U1mA下电流，运行电压下的交流泄露电流，工频参考电压，底座绝缘电阻，计数器检查5） 220KV电流互感器：绕组及末屏绝缘电阻，介损及电容量测量，绝缘油试验6） 220KV电压互感器：绝缘电阻测量，介损及电容量测量，绝缘油试验7）

8、 4612隔离开关：支持瓷瓶绝缘电阻，导电回路电阻8） 4612开关：导电回路电阻，同期试验，绝缘电阻测量9） 6KV电缆（交联聚乙烯）：绝缘电阻测量，交流耐压10） 6KV电缆（油纸）：绝缘电阻测量，直流泄漏测量11） 6KV电动机：绝缘电阻测量，直流电阻测量，直流泄漏测量，交流耐压12） 6KV真空开关：绝缘电阻测量，交流耐压，导电回路电阻，开关特性试验，避雷器试验。2、人员要求：1）以上工作中涉及的机务及电焊起重工作：与电机检修、#2炉电除尘大梁加热及阴极振打瓷瓶加热器、#2炉电除尘高频电源检查、清灰，高压接地闸刀箱检修，清灰，防腐，钱链更换工作相关的所有机务及电焊起重工作。相关人员要求

9、（不少于）：具备电工作业资格人员5名（电气工作负责人），电气工作票签发人1名，起重工2名（含叉车工），机务检修工2名，拥有试验资质的试验工3名（其中1人为试验负责人）。2）高压试验人员：高压试验人员具有高压试验从业资质，负责人必须有3年以上高压试验从业经验，需提供高压试验资质证书和业绩支撑材料，持证高压试验人员至少3人。高压试验工作时，三名试验人员必须同时在岗，不得临时换人，调换人员必须经甲方同意，并且办理相应资质手续后方可进入现场工作。试验器材为投标方自带试验设备，所用试验设备必须是经过具备相应资质的单位质量检验合格的器材，并在有效期内。3）电气作业人员：持有电气作业资格人员不少于6人，其中

10、1人为电气工作票签发人，5华能国际电力股份有限公司南京电厂#2机组辅机及配电装置检修技术规范人为电气工作票负责人。高压试验人员不得兼任辅机检修工作负责人，但可以作为工作班成员参于检修工作。检修期间，电气工作票签发人和电气工作负责人不得临时换人，调换人员必须经甲方同意，并且办理相应资质手续后方可进入现场工作，工作票未履行终结手续前不得擅自离厂。4）叉车工、超重工、焊工以及机务检修工必须具备相应资质，且机务负责人必须具有5年以上工作经验并有相应工作的业绩支撑材料。第三章：项目工艺、质量标准及技术要求（分项目、设备提具体要求及目标）1、高、低压电机检修内容及要求：1）解体电机定子检修：a）接线盒打开

11、检查，检查接线端子紧固良好，检查引线绝缘良好，瓷瓶固定牢固，电机拆线要做好相序标记。b）抽转子。在抽出或放进转子时，以透光法来检查，注意四周间隙，转子不能碰撞定子线圈及铁芯，抽出的转子应放在事先准备的枕木上。定子线圈清理，如有污垢应用破布蘸酒精或甲苯擦拭干净。c）检查线圈表面应无过热、起泡、损坏等现象，漆膜完整无脱落，如线圈表面漆膜有大面积裂纹和剥落时就进行重新喷漆，局部现象可涂一层覆盖漆，然后烘干。d）定子线圈槽楔、垫条检查槽楔、垫条应无松动。e）检查端部线圈绑线及层间垫块有否酥焦发胀、脱落和松动现象，如有则应在必要处加垫块，重新绑扎。f） 定子铁芯检查处理，铁心及通风孔清洁无锈蚀无摩擦痕迹

12、。g） 定子铁芯通风孔检查清理。h） 定子绝缘检测及预防性试验：6kV电机绝缘电阻（三相相间、对地）用2500V兆欧表检测，不得低于6MQ,进行电动机定子交流耐压、直流泄漏、直流电阻试验，并符合相关试验标准及要求。0.4KV电机定子绝缘电阻用500V兆欧表检测，不得低于0.5兆欧。2）解体电机转子检修a）轴承外圈与端盖紧力配合应满足相关规程要求。b）前后轴承更换。用拉马或轴承起拔器拉下旧轴承，如轴承比较紧拉不下时，可局部加热，乘热拉下。华能国际电力股份有限公司南京电厂#2机组辅机及配电装置检修技术规范C）转子清理检查，转子铁心清洁无锈蚀过热变色。d）转子鼠笼条检查，鼠笼条、短路环无断裂过热变色

13、。e）转子风扇检查清理，转子平衡块固定部分检查紧固。f）转子轴颈和键槽检查，如有损伤应修刮平整。3）解体电机设备组装工作a）穿转子.转子移动中应平稳不得碰撞定子线圈及铁芯。b）前、后轴承装配.前、后轴承装配时，轴承有钢印的一面朝外，新轴承进行检查，合格后用轴承加热器加热，然后趁热套上（轴承加热时温度不允许超高120C）。c）轴承加美孚保利达EM润滑脂.润滑油使用量应根据电机转速进行添加。d）装前端盖、装前油杯盖。e）装后端盖、装后油杯盖。f）电机按规程进行预防性试验。g）装电机对轮，对于配合较紧的对轮可在装配时进行加热。4）电机就位、接线及试转：电机就位待机务找正结束后，先进行单转，试转30分

14、钟无异常（注意观察电机转向无误，并记录电机水平、垂直、轴向三个方向的振动数值），方向正确，声音正常，轴承温度正常，各方向振动不超过允许值（记录振动数值），三相电流平衡，相互差不大于平均值的10%空载电流为额定电流的30-50%。2、 6KV真空开关及电缆检修内容及要求：1）打开6KV真空开关操作机构面板，检查各部件的螺丝是否紧固，插接线是否牢固。2） 位置机械闭锁是否可靠。3） 检查各动作部分机械位置是否正确。4）检查储能接点是否完好、位置正确。5）检查计数器是否动作正常。6）检查开关行程、超行程是否符合标准。7）开关分合闸特性试验及预防性试验。8） 避雷器按照规程进行预防性试验。9） 6KV

15、负载电缆终端头检查，外绝缘无破损，油纸电缆无漏油现象。10） 6KV负载电缆按照规程进行预防性试验。3、油浸式变压器、高压配电装置检修内容及要求：华能国际电力股份有限公司南京电厂#2机组辅机及配电装置检修技术规范油浸式变压器检修要求：1）本体漏油点清理、消漏，冷却器膨胀节螺栓应无松动2）主变油位计指示与油枕实际油位高度应一致，指针转动灵活3）主变低压侧套管封闭罩两侧密封橡皮重新制作、更换，底部排污孔清理杂物、保持通畅。4）主变风扇电机检修应做好记号，避免位置错误，电机轻拿轻放，切勿损坏电机5）厂高变风扇电机更换中，电机固定应牢固，平稳，电缆贴边施放，接头位于遮蔽处6）拆除的螺栓如有锈蚀、损坏，

16、应进行更换高压配电装置检修要求：1）工作人员应熟悉设备构造，检查方法及工艺2）各项试验应由专业人员进行，熟悉试验的方法，接线正确，确保人员及设备安全4、厂用配电装置检修内容及要求：1）直流盘及充电装置检修，表面无积灰，各元器件使用完好，运行正常。2）蓄电池清理应表面无积灰、无漏液，外壳完好无破损，蓄电池充放电按照规程执行，避免过充过放，确保蓄电池正常投用3）现场施放电缆技术要求：电缆架上和进入盘柜的电缆必须理顺、走向规范、平直整齐、固定良好、松紧合适、控制和动力电缆分层布位，避免交叉缠绕。电缆施放过程中如需破坏防火阻燃设施，需在电缆释放完毕后立即进行恢复，并得到甲方确认。（防火阻燃材料由乙方提

17、供）引入盘、柜的电缆应排列整齐，编号清晰，避免交叉，并应固定牢固。铠装电缆在进入盘、柜后，应将钢带切断，切断处的端部应扎紧，并应将钢带接地。电缆放完后，建筑物中的预留孔洞及电缆管口，应做好封堵。5、相关机务及起重工作内容及要求：1）拆装对轮防护罩；2）拆装电机对轮螺栓；3）拆装电机地脚螺栓；4）靠轮螺栓及弹性圈磨损严重的更换5）靠背轮校中心，对轮中心距2-4mm、周向及径向误差不大于0.1mm电机检修、拆装过程中使用的电焊，起重等相关工作的实施方案在具体工作开始前由施华能国际电力股份有限公司南京电厂#2机组辅机及配电装置检修技术规范工方制定并经我厂相关专业进行审核。相关机务及电焊、起重工作开始

18、前工作负责人需与相关专业工作负责人联系，通知相关专业工作负责人进行监护。以上涉及其他专业的所有工作结束后需由各相关专业负责人验收合格并在作业指导书上签字确认。第四章：甲供材料根据检修项目工作情况，甲方提供的材料如下表:序号名称型号单位数量备注1轴承按实际需求套2轴承润滑脂美孚保利达EMKG203备品电机台18第五章：乙供材料清单及要求以下材料、工具由乙方提供：1、施工过程中所需的焊接、起重相关工具、材料。2、电机检修中所需的辅材（清洗剂、擦机布、塑料薄膜等）。3、所有施工过程中用到的工器具、电机检修专用工器具乙方自行解决。4、预防性试验所需试验仪器。5、甲供材料以外的施工所需的所有相关材料。第五章：施工现场组织要求参加华能南京电厂2015年#2机组侧C级检修中拟进行#2机组辅机及配电装置检修工作的全体人员必须熟悉由甲方提供的设备技术参数、设备结构特点、检修场地、工作范围、技术要求等，乙方在设备检修施工前需做好以下几点：1、乙方在电机运送、解体时应采取具体的防震、防倾倒等安全措施。2、乙方技术人员在检修施工前应检查。1）乙方现场使用的全部工器具（包括电动工器具、安全工器具）应校验标签完好，校验合格。2）特种作业人员（焊工、起重工、叉车工等）特种作业证未过期。第六章：工期及质量保证要
