虎钳固定钳身零件的机械加工工艺规程编制及钻削2-Φ11孔工序专用夹具设计

16页 4800字数+说明书+工艺卡片+工序卡片+4张CAD图纸

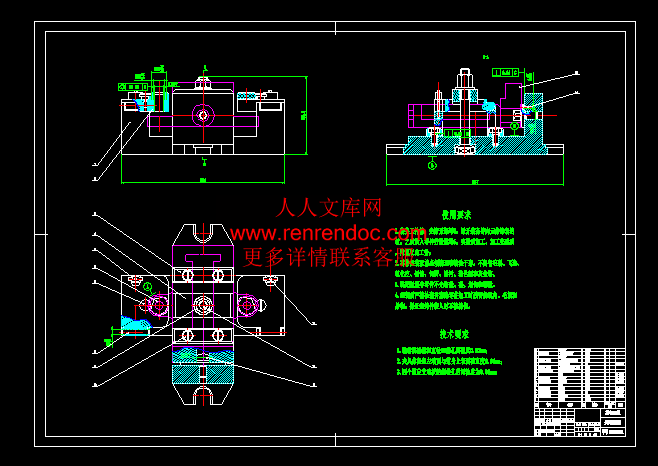

夹具体装配图.dwg

夹具体装配图.exb

夹具体零件图.dwg

夹具体零件图.exb

工序卡片.doc

工艺卡片.doc

虎钳固定钳身毛坯图.dwg

虎钳固定钳身毛坯图.exb

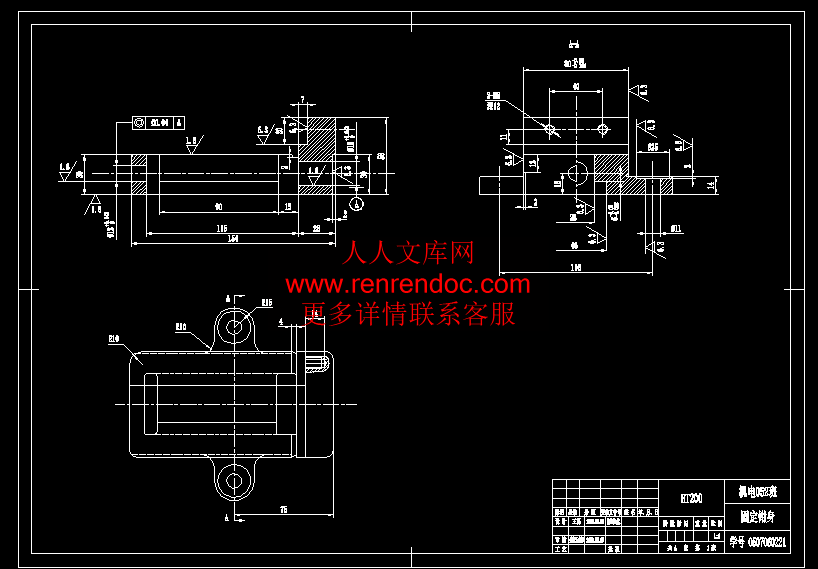

虎钳固定钳身零件图.dwg

虎钳固定钳身零件图.exb

虎钳固定钳身零件的机械加工工艺规程编制及钻削2-Φ11孔工序专用夹具设计说明书.doc


摘 要

    我们这次课程设计的主题是工件夹具设计,我的设计题目是:虎钳固定钳身零件的机械加工工艺规程编制及钻削2-11孔工序专用夹具。主要内容有:画零件图;加工工艺规程的设计;夹具体的设计以及零件、装配图的绘制。

    这次机械制造课程设计的意义有以下几点体会:

    首先,通过这次课程设计,让我们重新的温习的机械制造、工程图学以及互换性知识。我们在设计过程中,结合实际工件的情况查找相关资料,不仅仅是对书本知识的巩固,更是通过思考后对知识的理解。而我个人感觉最重要的是知道了一些知识的产生来源,怎样通过原理推广到实际的应用当中。例如,六点定位原理的实际应用,怎样通过这个原理选择合适的定位,选择正确的定位元件,这些都是结合原理应用到实际问题。

    其次,通过这次课程设计也锻炼了我们的独立思考能力和个人解决实际问题的能力。同时几个人在一组设计,也让我们懂得了讨论和交流的重要性。独立思考与适当交流两者结合起来,对我们是一种锻炼。几个人同一组有同样的加工工序,但每个人都有自己的加工工步,既促进了交流,避免闭门造车,又在一定程度上训练了我们的独立思考能力。

    最后,我们此次作图使用了作图软件,例如CAXA,AUTOCAD,PRO/E。因为我们此次设计画图任务很重,在作图过程熟悉了这几种软件中的一种。在闲暇之时,我们还交流作图经验,为以后走上工作岗位打好基础。作为一个学机械的学生应该有熟练的作图水平。

目 录

1.固定钳身的工艺分析1

1.1固定钳身的用途1

1.2固定钳身的技术要求2

1.3审查零件的工艺性3

1.4确定固定钳身的生产类型3

2.加工工艺规程3

2.1选择毛坯3

2.2确定毛坯的尺寸公差与机械加工余量3

2.3拟定工艺路线4

2.3.1定位基准的选择4

2.3.2表面加工方法的确定5

2.3.3加工阶段的划分5

2.3.4工序的集中和分散5

2.3.5机械加工工序6

2.3.6确定工艺路线6

2.4加工余量、工序尺寸和公差的确定6

2.5切削用量的计算7

2.5.1钻孔工步7

2.5.2粗铰工步8

2.5.3精铰工步8

3.专用夹具设计8

3.1夹具设计任务8

3.2确定夹具的结构方案8

3.2.1确定定位元件8

3.2.2确定导向装置9

3.2.3确定夹紧装置9

4.参考文献10


1.固定钳身的工艺分析

1.1固定钳身的用途

   平口钳又名机用虎钳,是一种通用夹具,常用于安装小型工件。它是铣床、钻床的随机附件。将其固定在机床工作台上,用来夹持工件进行切削加工。其工作原理是用扳手转动丝杠,通过丝杠螺母带动活动钳身移动,形成对工件的加紧与松开。被夹工件的尺寸不得超过70毫米。

   固定钳身是平口钳的主要零件。固定钳身左右两端同轴线的两个圆孔,用以支承丝杠。钳身中间部位制成长方形槽,槽两侧有短形导轨,导轨的上、下和外侧面为滑动面,因此对其有较高的尺寸精度,形位精度和表面质量要求,以保证活动钳身和丝杠螺母沿固定钳身导轨面的运动精度。钳口板通过两个沉头螺钉紧定在钳身上部外,与活动钳身对称形成“钳口”,夹持工件。固定钳身底座上有两个Ф11安装孔。


内容简介:
(厂名)机械加工工序过程卡片产品型号零件图号产品名称零件名称机用虎钳固定钳身共1 页第1 页车间工序号工序名材料牌号16钻、粗铰、精铰孔HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件11设备名称设备型号设备编号同时加工件数四面组合钻床1夹具编号夹具名称切削液专用夹具公位器具编号公位器具名称工序工时准终单件工序号工步内容工艺装备主轴转速r/min切削速度m/min进给量mm/r背吃刀量mm进给次数工步工时机动辅助1钻孔至mm.、Ra12.5 、至左端面为11mm麻花钻 、游标卡尺53018.30.1810.412粗铰孔至 mm、Ra3.2铰刀、游标卡尺1405.250.700.5513精铰孔至 mm、Ra1.6 铰刀、游标卡尺1405.280.500.051设计(日期)审核(日期)标准化(日期)会签(日期)标记处数更改文件号签字日期标记处数更改文件号签字日期 (厂名)机械加工工艺过程卡片产品型号零件图号产品名称零件名称机用虎钳固定钳身共1页第1页材料牌号HT200毛坯种类铸件毛坯外型尺寸每毛坯可制件数1每台件数1备注工序号工序名称工序内容车间工段设备工艺装备工时准终单件1粗铣钳身下表面和右端面立式铣床端铣刀、游标卡尺、专用夹具2钻、粗铰、精铰孔四面组合钻床麻花钻、铰刀、游标卡尺、专用夹具3钻、粗铰、精铰孔四面组合钻床麻花钻、铰刀、游标卡尺、专用夹具4钻、粗铰、精铰孔四面组合钻床麻花钻、铰刀、游标卡尺、专用夹具5粗铣钳身上表面、钳口板上表面立式铣床端铣刀、游标卡尺、专用夹具6粗铣钳口板下表面立式铣床端铣刀、游标卡尺、专用夹具7粗铣工字槽的下表面立式铣床端铣刀、游标卡尺、专用夹具8粗铣钳口板的前、后端面卧式双面铣床三面刃铣刀、游标卡尺、专用夹具9粗铣工字槽的前、后端面卧式双面铣床三面刃铣刀、游标卡尺、专用夹具10精铣钳身上表面立式铣床端铣刀、游标卡尺、专用夹具11精铣钳口板下表面立式铣床端铣刀、游标卡尺、专用夹具12精铣工字槽的下表面立式铣床端铣刀、游标卡尺、专用夹具13精铣钳口板的前、后端面卧式双面铣床三面刃铣刀、游标卡尺、专用夹具14精铣工字槽的前、后端面卧式双面铣床三面刃铣刀、游标卡尺、专用夹具15钻、粗扩、精扩孔四面组合钻床麻花钻、扩孔钻、游标卡尺、专用夹具16钻、粗扩、精扩孔钻、粗铰、精铰孔至Ra1.6四面组合钻床麻花钻、扩孔钻、游标卡尺、专用夹具17清洗对加工出来的零件进行清洗清洗机18终检塞规、百分表、卡尺等设计(日期)审核(日期)标准化(日期)会签(日期)标记处数更改文件号签字日期标记处数更改文件号签字日期设计(日期)审核(日期)标准化(日期)会签(日期)标记处数更改文件号签字日期标记处数更改文件号签字日期辽宁工程技术大学课程设计辽宁工程技术大学课 程 设 计题 目:虎钳固定钳身零件的机械加工工艺规程编制及钻削2-11孔工序专用夹具班级:机电052班姓名:王昆指导教师:魏永乐完成日期:2008.07.02辽宁工程技术大学课程设计 10一、设计题目虎钳固定钳身零件的机械加工工艺规程编制及钻削2-11孔工序专用夹具二、原始资料(1) 被加工零件的零件图(草图) 1张(2) 生产类型: 5000件/年三、上交材料(1) 被加工工件的零件图 1张(2) 毛坯图 1张(3) 机械加工工艺过程综合卡片 1张(4) 与所设计夹具对应那道工序的工序卡片 1张(4) 夹具装配图 1张(5) 夹具体零件图 1张(6) 课程设计说明书(5000字左右) 1份四、进度安排(参考)(1) 熟悉零件,画零件图 2天 (2) 选择工艺方案,确定工艺路线,填写工艺过程综合卡片 5天(3) 工艺装备设计(画夹具装配图及夹具体图) 9天(4) 编写说明书 3天(5) 准备及答辩 2天五、指导教师评语成 绩: 指导教师日期摘要我们这次课程设计的主题是工件夹具设计,我的设计题目是:虎钳固定钳身零件的机械加工工艺规程编制及钻削2-11孔工序专用夹具。主要内容有:画零件图;加工工艺规程的设计;夹具体的设计以及零件、装配图的绘制。这次机械制造课程设计的意义有以下几点体会:首先,通过这次课程设计,让我们重新的温习的机械制造、工程图学以及互换性知识。我们在设计过程中,结合实际工件的情况查找相关资料,不仅仅是对书本知识的巩固,更是通过思考后对知识的理解。而我个人感觉最重要的是知道了一些知识的产生来源,怎样通过原理推广到实际的应用当中。例如,六点定位原理的实际应用,怎样通过这个原理选择合适的定位,选择正确的定位元件,这些都是结合原理应用到实际问题。其次,通过这次课程设计也锻炼了我们的独立思考能力和个人解决实际问题的能力。同时几个人在一组设计,也让我们懂得了讨论和交流的重要性。独立思考与适当交流两者结合起来,对我们是一种锻炼。几个人同一组有同样的加工工序,但每个人都有自己的加工工步,既促进了交流,避免闭门造车,又在一定程度上训练了我们的独立思考能力。最后,我们此次作图使用了作图软件,例如CAXA,AUTOCAD,PRO/E。因为我们此次设计画图任务很重,在作图过程熟悉了这几种软件中的一种。在闲暇之时,我们还交流作图经验,为以后走上工作岗位打好基础。作为一个学机械的学生应该有熟练的作图水平。AbstractWe designed this course is the theme of the workpiece fixture design, my design is entitled: Huqian fixed clamp body parts of the machining process planning and preparation process for drilling holes 2-11 fixture. Elements include: painting parts map; processing of order design; folder specific design and components, the assembly of the plan is drawn. The machinery manufacturing curriculum design is the significance of the following experience: First of all, through the curriculum design, let us re-study the machinery manufacturing, engineering graphics and interchangeability of knowledge. We in the design process, in light of the realities of the workpiece to find relevant information, not just the book knowledge of consolidation, after thinking through the knowledge and understanding. I personally feel the most important thing is that a number of sources have knowledge of how to promote the principles to the actual application of them. For example, 6:00 targeting the practical application of principles of how this principle to choose a suitable location, choose the correct positioning devices, these principles are applied to the combination of practical problems. Secondly, through this training course design also our ability to think independently and individuals the ability to solve practical problems. At the same time a group of a few people in the design, let us also understand the importance of the discussion and exchange. Independent thinking and appropriate exchange with the two of us is a kind of exercise. The same group of a few people have the same processing, but everyone has their own processing the step, not only promote the exchanges and avoid working behind closed doors, to a certain extent, the training of our independent thinking. Finally, we use the mapping of the mapping software, for example, CAXA, AUTOCAD, PRO / E. Because we have the design drawing heavy tasks in the process of drawing familiar with this in one of several software. In her spare time, we also exchange experience in drawing, for the future work on laying a solid foundation. As a mechanical school students should have the skilled drawing level.目 录1.固定钳身的工艺分析11.1固定钳身的用途11.2固定钳身的技术要求21.3审查零件的工艺性31.4确定固定钳身的生产类型32.加工工艺规程32.1选择毛坯32.2确定毛坯的尺寸公差与机械加工余量32.3拟定工艺路线42.3.1定位基准的选择42.3.2表面加工方法的确定52.3.3加工阶段的划分52.3.4工序的集中和分散52.3.5机械加工工序62.3.6确定工艺路线62.4加工余量、工序尺寸和公差的确定62.5切削用量的计算72.5.1钻孔工步72.5.2粗铰工步82.5.3精铰工步83.专用夹具设计83.1夹具设计任务83.2确定夹具的结构方案83.2.1确定定位元件83.2.2确定导向装置93.2.3确定夹紧装置94.参考文献101.固定钳身的工艺分析1.1固定钳身的用途平口钳又名机用虎钳,是一种通用夹具,常用于安装小型工件。它是铣床、钻床的随机附件。将其固定在机床工作台上,用来夹持工件进行切削加工。其工作原理是用扳手转动丝杠,通过丝杠螺母带动活动钳身移动,形成对工件的加紧与松开。被夹工件的尺寸不得超过70毫米。固定钳身是平口钳的主要零件。固定钳身左右两端同轴线的两个圆孔,用以支承丝杠。钳身中间部位制成长方形槽,槽两侧有短形导轨,导轨的上、下和外侧面为滑动面,因此对其有较高的尺寸精度,形位精度和表面质量要求,以保证活动钳身和丝杠螺母沿固定钳身导轨面的运动精度。钳口板通过两个沉头螺钉紧定在钳身上部外,与活动钳身对称形成“钳口”,夹持工件。固定钳身底座上有两个11安装孔。1.2固定钳身的技术要求固定钳身的零件技术要求表(注:断面描述参照零件图)加工表面尺寸及差/mm公差/mm及精度等级表面粗糙度/形位公差/mm12mm孔0.043,IT71.618mm孔0.043,IT71.630mm孔30IT930mm孔底面IT96.325mm孔25IT96.325mm孔底面IT96.311mm孔11IT96.30.018,IT8钳身宽0.074,IT96.3钳身底面IT71.6钳身上表面IT71.6工字槽底部宽46IT96.3工字槽上部宽28IT96.3工字槽底面IT71.6钳口板左端面IT96.3钳口板下端面IT96.3固定钳身左右两端同轴线的12和18两个圆孔,并且有同轴度要求,用以支承丝杠。此外,在加工时底面为工序基准,尺寸 用来保证同轴度。同时,对钳身中间部位制成长方形槽的两侧的导轨的粗糙度,以及对与钳口板的装配的端面的粗糙度都做了要求,保证了滑动面的表面精度以及与钳口板的配合精度。1.3审查零件的工艺性分析零件图可知,12和18两个圆孔有同轴度要求,并且用尺寸保证了对丝杠的支撑要求。对于导轨的滑动面、与钳口板紧定的端面都做了粗糙度要求,保证表面精度。钳口板通过两个沉头螺钉紧定在钳身上部外。固定钳身底座上有两个11安装孔。其余的表面加工精度较低,不需要高精度的机床加工,通过铣削、钻床的粗加工就可以达到加工要求;而主要的加工表面虽然加工精度较高,但在正常的生产条件下,采用较经济的加工方法都可保质保量的加工出来。由此可见,该零件的加工性较好。1.4确定固定钳身的生产类型依设计题目知:Q=5000件/年,备品率和废品率分别取%3和%0.5,代入公式(1-1),得:N=5000件/年(1+%3) (1+%0.5)=5175.8件/年固定钳身重量为5kg,属中型零件,大量生产.2.加工工艺规程2.1选择毛坯由于该零件的材料是灰口铸铁,且是大量生产,所以应采用砂模铸造中的金属模机器造型,特点是成产率较高、铸件精度高、表面质量与机械性能均好。2.2确定毛坯的尺寸公差与机械加工余量由表2-1,得毛坯件的公差等级为812,选铸件尺寸公差等级为10,由表2-3得毛坯上、下表面的尺寸公差为2.6mm.,钳身高的尺寸公差为2.8mm,钳身宽尺寸公差为3.2mm,座孔高尺寸公差为2.2mm,钳身长尺寸公差为3.6mm。由表2-5,毛坯的机械加工余量等级选EG,选铸件机械加工余量等级为F,机械加工余量为1.5mm.钳身上、下表面的基本尺寸R1=30+1.52+0.52.6=34.3,上下偏差分别为+1.3、-1.3钳身总长的基本尺寸R2=154+1.52+0.53.6=158.8,上下偏差分别为+1.8、-1.8钳身高的基本尺寸R3=58+1.52+0.52.8=62.4,上下偏差分别为+1.4、-1.4钳身宽的基本尺寸R4=80+1.52+0.53.2=84.6,上下偏差分别为+1.6、-1.6座孔高的基本尺寸R5=14+1.52+0.52.2=18.1,上下偏差分别为+1.1、-1.1 2.3拟定工艺路线 2.3.1定位基准的选择 (1)精基准的选择 选钳身右端面,钳身底面,18mm孔轴线为精基准。这遵循了“基准统一”原则,很多表面都是采用它们作为基准进行加工。同时也遵循了设计基准与工艺基准重合的“基准重合”原则。(2)粗基准的选择 选毛坯的左端面和毛坯的上表面为粗基准。将左端面定位后加工毛坯右端面;将毛坯上表面定位加工钳身底面,为后续工序准备好精基准。2.3.2表面加工方法的确定 加工表面尺寸精度等级表面粗糙度加工方案12mm孔IT71.6钻、粗铰、精铰18mm孔IT71.6钻、粗铰、精铰18mm孔右端面IT96.3粗铣、精铣25mm孔IT96.3钻、粗扩、精扩25mm孔底面IT96.3粗铣、精铣11mm孔IT96.3钻、粗扩、精扩钳口板左端面IT96.3粗铣、精铣工字槽的底面IT71.6粗铣、精铣钳身上表面IT71.6粗铣、精铣钳身底面IT71.6粗铣、精铣钳口板下端面IT96.3粗铣、精铣钳口板的前端面IT96.3粗铣、精铣钳口板的后端面IT96.3粗铣、精铣工字槽内表面IT96.3粗铣、精铣2.3.3加工阶段的划分将加工阶段划分为粗加工、半精加工、精加工几个阶段。在粗加工阶段,首先将精基准(孔和钳身下表面、右端面)准备好,使后续工序都可采用精基准定位加工,保证其他加工表面的精度要求;然后粗铣钳身的上表面、左端面。在半精加工阶段,完成钳身的上表面的精铣加工;在精加工阶段,进行钳身上表面的磨削加工。2.3.4工序的集中和分散选用工序集中原则安排零件的加工工序,由于生产类型为大量生产,可以采用万能型机床配以专用工、夹具,可使工件的装夹次数少,减少辅助时间,保证各加工表面的相对位置精度要求。2.3.5机械加工工序(1)遵循“先基准后其他”的原则,首先加工精基准(孔,钳身下表面和右表面)(2)遵循“先粗后精”的原则,先安排粗加工工序,后安排精加工工序。(3)遵循“先主后次”原则,先加工主要表面,后加工次要表面。(4)遵循“先面后孔”的原则,先加工钳身下表面,再加工孔和孔。 2.3.6确定工艺路线工序号工序名称机床设备刀具1粗铣钳身下表面和右端面立式铣床端铣刀2钻、粗铰、精铰mm孔四面组合钻床麻花钻、铰刀3钻、粗铰、精铰mm孔四面组合钻床麻花钻、铰刀4钻、粗铰、精铰mm孔四面组合钻床麻花钻、铰刀5粗铣钳身上表面、钳口板上表面立式铣床端铣刀6粗铣钳口板下表面立式铣床铣刀7粗铣工字槽的下表面立式铣床铣刀8粗铣钳口板的前、后端面卧式双面铣床三面刃铣刀9粗铣工字槽的前、后端面卧式双面铣床三面刃铣刀10精铣钳身上表面立式铣床端铣刀11精铣钳口板下表面立式铣床铣刀12精铣工字槽的下表面立式铣床铣刀13精铣钳口板的前、后端面卧式双面铣床三面刃铣刀14精铣工字槽的前、后端面卧式双面铣床三面刃铣刀15钻、粗扩、精扩孔四面组合钻床麻花钻、扩孔钻16钻、粗铰、精铰孔四面组合钻床麻花钻、铰刀2.4加工余量、工序尺寸和公差的确定工序16-钻、粗铰、精铰孔的加工余量、工序尺寸和公差的确定由表2-28可查得,精铰余量=0.05mm; 粗铰余量=0.55mm;钻孔余量=10.4mm。由表1-20得,各工序尺寸的加工精度等级为,精铰:IT9;粗铰IT10;钻IT12 查标准公差数值表可确定各工步的公差值分别为,精铰:0.043mm;粗铰:0.070mm;钻:0.18mm.综上所述,该工序各工步的工序尺寸及公差分别为,精铰: mm;粗铰: mm;钻孔:mm.,它们的相互关系如图2.5切削用量的计算2.5.1钻孔工步 1)背吃刀量的确定 取=10.4mm. 2)进给量的确定 由表5-22,选取该工步的每转进给量f=0.18mm/r. 3)切削速度的计算 由表5-22,切削速度=14m/min.,由公式n=1000v/d,得该工序钻头转速n=405.3r/min.,取立式钻床主轴转速为530r/min.,再代入n=1000v/d,得该工序的实际钻削速度=18.3m/min.2.5.2粗铰工步 1)背吃刀量的确定 取=0.55mm. 2)进给量的确定 由表5-31,选取该工步的每转进给量f=0.70mm/r. 3)切削速度的计算 由表5-31,切削速度=4m/min.,由公式n=1000
