C6132车床I轴的加工工艺设计铣右侧键槽的铣床夹具设计【铣宽12长70槽】【6张图纸】【课设】

收藏

压缩包内文档预览:
预览图
编号:271343    类型:共享资源    大小:450.23KB    格式:RAR    上传时间:2014-04-03 上传人:上*** IP属地:江苏
45
积分
关 键 词:
c6132 车床 加工 工艺 设计 右侧 右边 键槽 铣床 夹具 铣宽 12 十二 70 图纸
资源描述:

C6132车床I轴的加工工艺设计铣右侧键槽的铣床夹具设计【铣宽12长70槽】

21页 8800字数+说明书+工艺过程卡+工序卡+6张CAD图纸【详情如下】

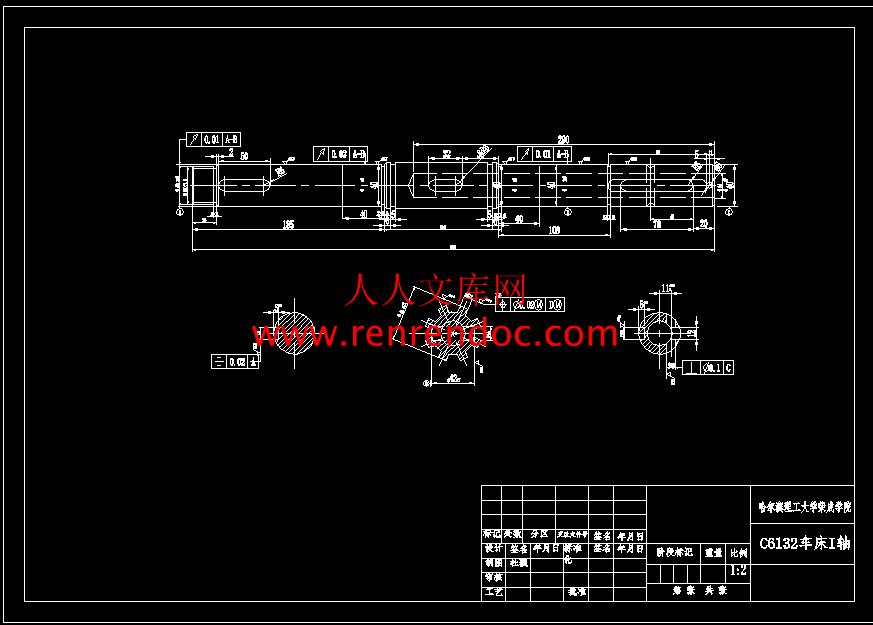

C6132车床I轴.dwg

C6132车床I轴的加工工艺设计铣右侧键槽的铣床夹具设计说明书.doc

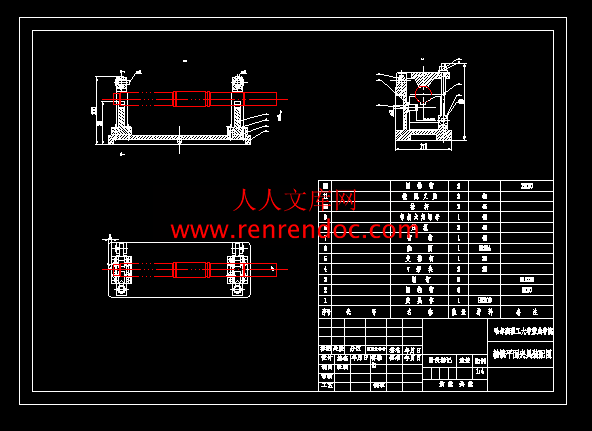

C6132车床轴夹具装配图.dwg

V形块.dwg

压板.dwg

夹具体零件图.dwg

工序卡.doc

工艺过程卡.doc

支撑钉.dwg


目  录


序言2

1 零件的分析2

1.1 零件的作用2

1.2 零件的工艺分析2

2 工艺规程设计2

2.1 确定毛培的制造形式 2

2.2 基面的选择2

2.3 制定工艺路线3

2.4 机械加工余量 工序尺寸及毛坯尺寸的确定3

2.5 确定切削余量及基本工时4

3 夹具设计16

3.1 明确设计任务 收集分析原始资料16

3.2 确定夹具的结构方案17

3.3 绘制夹具设计草图18

4 设计心得19

5 参考文献20


  机械制造工艺学课程设计是我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的.这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习,也是一次理论联系实际的训练,因此,它在我们四年的大学生活中占有重要的地位。

   就我个人而言,我希望能通过这次课程设计让我更加深刻的理解所学的知识,融会贯通的运用知识,培养自己严谨的学习态度。

   由于个人能力所限,设计尚有许多不足之处,恳请老师给予指导。


           1  零件的分析

1.1  零件的作用

   题目所给的零件是一个轴类零件。它位于机器连接机构中,主要起定位,连接作用,使需要定位的零件运动按照工作者的要求工作,获得所需的速度和扭矩的作用。零件上方的φ24孔与操纵机构相连,M36外螺纹则是用于与安装的螺纹外套连接。该零件为铸造毛坯,按照图纸要求加工。

1.2  零件的工艺分析

   零件共有八处加工表面,其间有一定位置要求。分述如下:

   1.2.1  以φ42为中心的加工表面

  这一组加工表面包括:花键的φ42f7、φ48a11。这个个尺寸有高的位置度要求和表面粗糙度要求。

   1.2.2  以φ40为中心的加工表面

  这一组加工表面包括:φ40Js6、φ40n6、φ40f7的外圆柱面,以及倒角。有位置度要求。表面粗糙度有较高的要求.

   1.2.3  φ37的退刀槽

   1.2.4  M36的外螺纹

   1.2.5 12H9的的键槽

  这个部分是该零件的主要加工部位,其精确度对零件在机器中的安装起重要定位左右.表面有较高的粗糙度要求.

   由上面分析可知,加工时应先加工一组表面,再以这组加工后表面为基准加工另外一组。

2  工艺规程设计

2.1  确定毛坯的制造形式

   轴类零件材料一般为45。考虑零件在机床运行过程中所受冲击不大,零件结构又比较简单,故选择铸件圆柱毛坯。再采用机加工艺完成零件的制造.

2.2  基面的选择

   基面选择是工艺规程设计中的重要工作之一。基面选择得正确与合理可以使加工质量得到保证,生产率得以提高。否则,加工工艺过程中回问题百出,更有甚者,还会造成零件的大批报废,是生产无法正常进行。

   2.2.1  粗基准的选择。对于零件而言,尽可能选择不加工表面为粗基准。而对有若干个不加工表面的工件,则应以与加工表面要求相对位置精度较高的不加工表面作粗基准。但是在该零件中所有表面都为加工面,所有只能选择尺寸精度低的部位作为粗基准,根据这个基准选择原则,现选取φ40外圆面作为粗基准,利用专用夹具将零件在车床上定位,达到完全定位,然后进行车削。

   2.2.2  精基准的选择。主要应该考虑基准重合的问题。当设计基准与工序基准不重合时,应该进行尺寸换算,这在以后还要专门计算,此处不再重复。


内容简介:
课程设计说明书机械制造技术课程设计说明书设计题目: 制定图5-3所示C6132车床I轴的加工工艺 设计铣右侧宽12长70键槽的铣床夹具 专 业: 机械设计制造及其自动化 班 级: 09-1 学 号: 姓 名: 指导教师: 机械工程系2012年12月13日目 录序言21 零件的分析21.1 零件的作用21.2 零件的工艺分析22 工艺规程设计22.1 确定毛培的制造形式 22.2 基面的选择22.3 制定工艺路线32.4 机械加工余量 工序尺寸及毛坯尺寸的确定32.5 确定切削余量及基本工时43 夹具设计163.1 明确设计任务 收集分析原始资料163.2 确定夹具的结构方案173.3 绘制夹具设计草图184 设计心得195 参考文献20序 言机械制造工艺学课程设计是我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的.这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习,也是一次理论联系实际的训练,因此,它在我们四年的大学生活中占有重要的地位。就我个人而言,我希望能通过这次课程设计让我更加深刻的理解所学的知识,融会贯通的运用知识,培养自己严谨的学习态度。由于个人能力所限,设计尚有许多不足之处,恳请老师给予指导。1 零件的分析1.1 零件的作用题目所给的零件是一个轴类零件。它位于机器连接机构中,主要起定位,连接作用,使需要定位的零件运动按照工作者的要求工作,获得所需的速度和扭矩的作用。零件上方的24孔与操纵机构相连,M36外螺纹则是用于与安装的螺纹外套连接。该零件为铸造毛坯,按照图纸要求加工。1.2 零件的工艺分析零件共有八处加工表面,其间有一定位置要求。分述如下:1.2.1 以42为中心的加工表面这一组加工表面包括:花键的42f7、48a11。这个个尺寸有高的位置度要求和表面粗糙度要求。1.2.2 以40为中心的加工表面这一组加工表面包括:40Js6、40n6、40f7的外圆柱面,以及倒角。有位置度要求。表面粗糙度有较高的要求.1.2.3 37的退刀槽1.2.4 M36的外螺纹1.2.5 12H9的的键槽这个部分是该零件的主要加工部位,其精确度对零件在机器中的安装起重要定位左右.表面有较高的粗糙度要求.由上面分析可知,加工时应先加工一组表面,再以这组加工后表面为基准加工另外一组。2 工艺规程设计2.1 确定毛坯的制造形式轴类零件材料一般为45。考虑零件在机床运行过程中所受冲击不大,零件结构又比较简单,故选择铸件圆柱毛坯。再采用机加工艺完成零件的制造.2.2 基面的选择基面选择是工艺规程设计中的重要工作之一。基面选择得正确与合理可以使加工质量得到保证,生产率得以提高。否则,加工工艺过程中回问题百出,更有甚者,还会造成零件的大批报废,是生产无法正常进行。2.2.1 粗基准的选择。对于零件而言,尽可能选择不加工表面为粗基准。而对有若干个不加工表面的工件,则应以与加工表面要求相对位置精度较高的不加工表面作粗基准。但是在该零件中所有表面都为加工面,所有只能选择尺寸精度低的部位作为粗基准,根据这个基准选择原则,现选取40外圆面作为粗基准,利用专用夹具将零件在车床上定位,达到完全定位,然后进行车削。2.2.2 精基准的选择。主要应该考虑基准重合的问题。当设计基准与工序基准不重合时,应该进行尺寸换算,这在以后还要专门计算,此处不再重复。2.3 制定工艺路线制定工艺路线得出发点,应当是使零件的几何形状、尺寸精度及位置精度等技术要求能得到合理的保证,在生产纲领已确定的情况下,可以考虑采用万能性机床配以专用工卡具,并尽量使工序集中来提高生产率。除此之外,还应当考虑经济效果,以便使生产成本尽量下降。工艺路线方案工序一 粗车端面,粗车外圆40,粗车外圆48,钻中心孔24工序二 粗车端面,36工序三 车退刀槽,工序四 精车端面,精车外圆40,滚花键齿,车螺纹M36工序五 铣键槽2.4 机械加工余量、工序尺寸及毛皮尺寸的确定轴类零件,零件材料为45,硬度197229HB,生产类型中批量,铸造毛坯。按以上原始资料及加工路线,分别确定各加工表面的机械加工余量、工序尺寸及毛坯尺寸如下:2.4.1 由于工件较小,为方便加工节省材料采用圆柱钢作为毛坯。2.4.2 铸件的圆角半径 按表2.2.1选则金属型铸造 ,拔模斜度外表面=0O30。毛坯热处理方式为自然失效处理以消除铸造应力。单本零件为圆柱钢,所以不考虑铸造角度等因素.2.4.3 内孔24,考虑其孔径较小铸造困难,为简化铸造毛坯外型,现直接将24圆柱铸成实心的。查机械制造工艺设计简明手册(以下称工艺手册)表2.2.42.2.5,取40端面长度余量均为2.0车削加工余量为:粗车 1.6mm精车 1mm2.4.5 24孔精度要求IT7参照机械制造工艺设计简明手册(以下简称工艺手册)表2.3-8确定工序尺寸及余量为:钻孔:242.4.6 外圆40Js6、40n6、40f7毛坯为铸孔,内孔精度要求IT12表面粗糙度为Ra3.2,参照工艺手册表2.3-10确定工序尺寸及余量为:一次 粗车41二次 精车40Js6、40n6、40f72.4.7 48a11的外圆柱面毛坯为铸件,且表面粗糙度为Ra3.2,参照工艺手册表2.2.42.2.5确定工序尺寸及加工余量为:端面长度余量为2.0mm一次 粗车49二次 精车482.4.8 26的退刀槽粗车2.4.9 M36外螺纹一次 粗车37二次 精车36三次 车螺纹M362.5 确立切削用量及基本工时工序一 粗车外圆40,粗车外圆48,钻中心孔241.加工条件工件材料:45,硬度197229HB,铸造。本工序选用CA6140,拨盘、顶尖装夹,分三个工步:工步1为车外圆40,工步2车48外圆柱面,工步3为钻24孔。加工后表面粗糙度为Ra12.5。(1) 工步1粗车端面1)选择刀具 选择外圆车刀。 根据切削用量简明手册表1.1,由于车床的中心高为200mm(表1.30),故选刀杆尺寸BXH=16mmX25mm,刀片厚度为4.5mm。 根据切削用量简明手册表1.2,可选择YG6牌号硬质合金。 车刀几何形状(见表1.3),选择平面带倒棱前刀面,r=60,r=10,。=6,。=12,s= 10,=0.8mm, =10,=0.4mm。2)选择切削用量 确定切削深度p 由于粗加工余量仅为1.6mm,可在一次走刀内切完,故p=1.6mm 确定进给量f 根据切削用量简明手册表1.6,在粗车45、表面粗糙度Ra=12.5m时f=0.250.40mm/r按CA6140数控车床说明书选择f=0.36mm/r 选择车刀磨钝标准及寿命 根据切削用量简明手册表1.9,车刀后刀面最大磨损量取为1.0mm,车刀寿命T=60min。 确定切削速度Vc 切削速度Vc可根据公式计算,也可直接由表中查出。根据切削用量简明手册表1.27 (11)式中=故Vc=69.6m/min n=492r/min按CA6140数控车床说明书,选择n=500r/min,这时Vc=110m/min。最后决定的车削用量为p=1.6mm,f=0.36mm/r,n=500r/min,Vc=110m/min。3)计算基本工时 (12)式中L=l+y+,对于外圆端面L=R=42/2=390,根据切削用量简明手册表1.26,车削时的入切量及超切量y+=2.1mm,则L=390+2.1mm=392.1mm,故tm=2.18min(2) 工步2粗车481)选择刀具 选择外圆车刀。 根据切削用量简明手册表1.1,由于车床的中心高为200mm(表1.30),故选刀杆尺寸BXH=16mmX25mm,刀片厚度为4.5mm。 根据切削用量简明手册表1.2,可选择YG6牌号硬质合金。 车刀几何形状(见表1.3),选择平面带倒棱前刀面,r=60,r=10,。=6,。=12,s= 10,=0.8mm, =10,=0.4mm。2)选择切削用量 确定切削深度p 由于粗加工余量仅为1.6mm,可在一次走刀内切完,故p=(45.242)/2mm=1.6mm 确定进给量f 根据切削用量简明手册表1.6,在粗车45、表面粗糙度Ra=12.5m时f=0.250.40mm/r按CA6140数控车床说明书选择f=0.36mm/r 选择车刀磨钝标准及寿命 根据切削用量简明手册表1.9,车刀后刀面最大磨损量取为1.0mm,车刀寿命T=60min。 确定切削速度Vc 切削速度Vc可根据公式计算,也可直接由表中查出。根据切削用量简明手册表1.27 (11)式中=故Vc=69.6m/min n=492r/min按CA6140数控车床说明书,选择n=500r/min,这时Vc=110m/min。最后决定的车削用量为p=1.6mm,f=0.36mm/r,n=500r/min,Vc=110m/min。3)计算基本工时 (12)式中L=l+y+,l=110mm,根据切削用量简明手册表1.26,车削时的入切量及超切量y+=2.1mm,则L=110+2.1mm=112.1mm,故tm=0.63min(3) 工步3钻24孔1)选择刀具1.选择钻头选择高速钢麻花钻钻头,Z5125A,粗钻时,钻头采用双头刃磨法,查切削表2.1,2.2,后角,二重刃长度,横刀长,宽,棱带长度,2.选择切削用量(1)决定进给量1)钻孔查表11-266 ,,取按机床选取 所以实际切削速度为 切削工时 工序二 粗车端面,粗车螺纹外圆36(1) 工步1粗车端面1)选择刀具 选择外圆车刀。 根据切削用量简明手册表1.1,由于车床的中心高为200mm(表1.30),故选刀杆尺寸BXH=16mmX25mm,刀片厚度为4.5mm。 根据切削用量简明手册表1.2,可选择YG6牌号硬质合金。 车刀几何形状(见表1.3),选择平面带倒棱前刀面,r=60,r=10,。=6,。=12,s= 10,=0.8mm, =10,=0.4mm。2)选择切削用量 确定切削深度p 由于粗加工余量仅为1.6mm,可在一次走刀内切完,故p=1.6mm 确定进给量f 根据切削用量简明手册表1.6,在粗车45、表面粗糙度Ra=12.5m时f=0.250.40mm/r按CA6140数控车床说明书选择f=0.36mm/r 选择车刀磨钝标准及寿命 根据切削用量简明手册表1.9,车刀后刀面最大磨损量取为1.0mm,车刀寿命T=60min。 确定切削速度Vc 切削速度Vc可根据公式计算,也可直接由表中查出。根据切削用量简明手册表1.27 (11)式中=故Vc=69.6m/min n=492r/min按CA6140数控车床说明书,选择n=500r/min,这时Vc=110m/min。最后决定的车削用量为p=1.6mm,f=0.36mm/r,n=500r/min,Vc=110m/min。3)计算基本工时 (12)式中L=l+y+,对于外圆端面L=R=40/2=20,根据切削用量简明手册表1.26,车削时的入切量及超切量y+=2.1mm,则L=20+2.1mm=22.1mm,故tm=0.14min(2) 工步2粗车361)选择刀具 选择外圆车刀。 根据切削用量简明手册表1.1,由于车床的中心高为200mm(表1.30),故选刀杆尺寸BXH=16mmX25mm,刀片厚度为4.5mm。 根据切削用量简明手册表1.2,可选择YG6牌号硬质合金。 车刀几何形状(见表1.3),选择平面带倒棱前刀面,r=60,r=10,。=6,。=12,s= 10,=0.8mm, =10,=0.4mm。2)选择切削用量 确定切削深度p 由于粗加工余量仅为2mm,可在一次走刀内切完,故p=(4238)/2mm=2mm 确定进给量f 根据切削用量简明手册表1.6,在粗车45、表面粗糙度Ra=12.5m时f=0.250.40mm/r按CA6140数控车床说明书选择f=0.36mm/r 选择车刀磨钝标准及寿命 根据切削用量简明手册表1.9,车刀后刀面最大磨损量取为1.0mm,车刀寿命T=60min。 确定切削速度Vc 切削速度Vc可根据公式计算,也可直接由表中查出。根据切削用量简明手册表1.27 (11)式中=故Vc=69.6m/min n=492r/min按CA6140数控车床说明书,选择n=500r/min,这时Vc=110m/min。最后决定的车削用量为p=1.6mm,f=0.36mm/r,n=500r/min,Vc=110m/min。3)计算基本工时 (12)式中L=l+y+,对于外圆端面L=R=42/2=20,根据切削用量简明手册表1.26,车削时的入切量及超切量y+=2.1mm,则L=20+2.1mm=22.1mm,故tm=0.14min工序三 车退刀槽工步1车31退刀槽1)选择刀具 选择外圆车刀。 根据切削用量简明手册表1.1,由于车床的中心高为200mm(表1.30),故选刀杆尺寸BXH=16mmX25mm,刀片厚度为4.5mm。 根据切削用量简明手册表1.2,可选择YG6牌号硬质合金。 车刀几何形状(见表1.3),选择平面带倒棱前刀面,r=60,r=10,。=6,。=12,s= 10,=0.8mm, =10,=0.4mm。2)选择切削用量 确定切削深度p 由于粗加工余量仅为4mm,可在2次走刀内切完,故p=(4226)/4mm=4mm 确定进给量f 根据切削用量简明手册表1.6,在粗车45、表面粗糙度Ra=12.5m时f=0.250.40mm/r按CA6140数控车床说明书选择f=0.36mm/r 选择车刀磨钝标准及寿命 根据切削用量简明手册表1.9,车刀后刀面最大磨损量取为1.0mm,车刀寿命T=60min。 确定切削速度Vc 切削速度Vc可根据公式计算,也可直接由表中查出。根据切削用量简明手册表1.27 (11)式中=故Vc=69.6m/min n=492r/min按CA6140数控车床说明书,选择n=500r/min,这时Vc=110m/min。最后决定的车削用量为p=1.6mm,f=0.36mm/r,n=500r/min,Vc=110m/min。3)计算基本工时 (12)式中L=l+y+,l=3mm,根据切削用量简明手册表1.26,车削时的入切量及超切量y+=2.1mm,则L=3+2.1mm=5.1mm,故tm=0.04min工步2车2个30.5退刀槽1)选择刀具 选择外圆车刀。 根据切削用量简明手册表1.1,由于车床的中心高为200mm(表1.30),故选刀杆尺寸BXH=16mmX25mm,刀片厚度为4.5mm。 根据切削用量简明手册表1.2,可选择YG6牌号硬质合金。 车刀几何形状(见表1.3),选择平面带倒棱前刀面,r=60,r=10,。=6,。=12,s= 10,=0.8mm, =10,=0.4mm。2)选择切削用量 确定切削深度p 由于粗加工余量仅为1.6mm,可在一次走刀内切完,故p=1.6mm 确定进给量f 根据切削用量简明手册表1.6,在粗车45、表面粗糙度Ra=12.5m时f=0.250.40mm/r按CA6140数控车床说明书选择f=0.36mm/r 选择车刀磨钝标准及寿命 根据切削用量简明手册表1.9,车刀后刀面最大磨损量取为1.0mm,车刀寿命T=60min。 确定切削速度Vc 切削速度Vc可根据公式计算,也可直接由表中查出。根据切削用量简明手册表1.27 (11)式中=故Vc=69.6m/min n=492r/min按CA6140数控车床说明书,选择n=500r/min,这时Vc=110m/min。最后决定的车削用量为p=1.6mm,f=0.36mm/r,n=500r/min,Vc=110m/min。3)计算基本工时 (12)式中L=l+y+,l=3mm,根据切削用量简明手册表1.26,车削时的入切量及超切量y+=2.1mm,则L=3+2.1mm=5.1mm,故tm=0.04min2 tm=0.08min工步3车31.5退刀槽1)选择刀具 选择外圆车刀。 根据切削用量简明手册表1.1,由于车床的中心高为200mm(表1.30),故选刀杆尺寸BXH=16mmX25mm,刀片厚度为4.5mm。 根据切削用量简明手册表1.2,可选择YG6牌号硬质合金。 车刀几何形状(见表1.3),选择平面带倒棱前刀面,r=60,r=10,。=6,。=12,s= 10,=0.8mm, =10,=0.4mm。2)选择切削用量 确定切削深度p 由于粗加工余量仅为1.6mm,可在一次走刀内切完,故p=1.6mm 确定进给量f 根据切削用量简明手册表1.6,在粗车45、表面粗糙度Ra=12.5m时f=0.250.40mm/r按CA6140数控车床说明书选择f=0.36mm/r 选择车刀磨钝标准及寿命 根据切削用量简明手册表1.9,车刀后刀面最大磨损量取为1.0mm,车刀寿命T=60min。 确定切削速度Vc 切削速度Vc可根据公式计算,也可直接由表中查出。根据切削用量简明手册表1.27 (11)式中=故Vc=69.6m/min n=492r/min按CA6140数控车床说明书,选择n=500r/min,这时Vc=110m/min。最后决定的车削用量为p=1.6mm,f=0.36mm/r,n=500r/min,Vc=110m/min。3)计算基本工时 (12)式中L=l+y+,l=3mm,根据切削用量简明手册表1.26,车削时的入切量及超切量y+=2.1mm,则L=3+2.1mm=5.1mm,故tm=0.04min工序四 精车端面,精车外圆40,滚花键齿,车螺纹M36 (1) 工步1精车端面1)选择刀具 选择外圆车刀。 根据切削用量简明手册表1.1,由于车床的中心高为200mm(表1.30),故选刀杆尺寸BXH=16mmX25mm,刀片厚度为4.5mm。 根据切削用量简明手册表1.2,可选择YG6牌号硬质合金。 车刀几何形状(见表1.3),选择平面带倒棱前刀面,r=60,r=10,。=6,。=12,s= 10,=0.8mm, =10,=0.4mm。2)选择切削用量 确定切削深度p 由于半精加工余量仅为1mm,可在一次走刀内切完,故p=(3836)/2mm=1mm 确定进给量f 根据切削用量简明手册表1.6,在粗车45、表面粗糙度Ra=12.5m时f=0.250.40mm/r按CA6140数控车床说明书选择f=0.36mm/r 选择车刀磨钝标准及寿命 根据切削用量简明手册表1.9,车刀后刀面最大磨损量取为1.0mm,车刀寿命T=60min。 确定切削速度Vc 切削速度Vc可根据公式计算,也可直接由表中查出。根据切削用量简明手册表1.27 (11)式中=故Vc=69.6m/min n=492r/min按CA6140数控车床说明书,选择n=500r/min,这时Vc=110m/min。最后决定的车削用量为p=1.6mm,f=0.36mm/r,n=500r/min,Vc=110m/min。3)计算基本工时 (12)式中L=l+y+,l=R=20mm,根据切削用量简明手册表1.26,车削时的入切量及超切量y+=2.1mm,则L=20+2.1mm=22.1mm,故tm=0.11min则车削两端面 2 tm=0.22min (2) 工步2精车401)选择刀具 选择外圆车刀。 根据切削用量简明手册表1.1,由于车床的中心高为200mm(表1.30),故选刀杆尺寸BXH=16mmX25mm,刀片厚度为4.5mm。 根据切削用量简明手册表1.2,可选择YG6牌号硬质合金。 车刀几何形状(见表1.3),选择平面带倒棱前刀面,r=60,r=10,。=6,。=12,s= 10,=0.8mm, =10,=0.4mm。2)选择切削用量 确定切削深度p 由于半精加工余量仅为1mm,可在一次走刀内切完,故p=(3836)/2mm=1mm 确定进给量f 根据切削用量简明手册表1.6,在粗车45、表面粗糙度Ra=12.5m时f=0.250.40mm/r按CA6140数控车床说明书选择f=0.36mm/r 选择车刀磨钝标准及寿命 根据切削用量简明手册表1.9,车刀后刀面最大磨损量取为1.0mm,车刀寿命T=60min。 确定切削速度Vc 切削速度Vc可根据公式计算,也可直接由表中查出。根据切削用量简明手册表1.27 (11)式中=故Vc=69.6m/min n=492r/min按CA6140数控车床说明书,选择n=500r/min,这时Vc=110m/min。最后决定的车削用量为p=1.6mm,f=0.36mm/r,n=500r/min,Vc=110m/min。3)计算基本工时 (12)式中L=l+y+,l=370mm,根据切削用量简明手册表1.26,车削时的入切量及超切量y+=2.1mm,则L=370+2.1mm=372.1mm,故tm=2.06min工步3 铣花键1. 加工条件 机床:X62W。2. 切削用量选取铣刀类型及其参数:根据花键轴参数,选取高速钢尖齿槽铣刀,其直径D=40,铣刀厚度L=18,齿数Z=16。选取每齿进给量af:根据铣刀结构及其参数,加工性质和铣削宽度 ae=(120-112)/2=4mm按表选取每齿进给量af=0.04mm/z确定刀具耐久度T:按表18.214确定铣刀耐久度T=120min选取切削速度V:根据表18.214选取切削速度V,按条件D=40;L=1016;Z=16:T=120min和af=0.04mm/z,取V1=45m/min,有根据不同的加工条件进行修正计算。取Km=1.27,最后确定V=V1,KmV=451.27=57.15m/min。确定铣床主轴转速NN=100V/D=100057.15/100=181.91r/min根据X62W型铣床说明书,选定N=190 r/min最后确定的切削速度为: V=100190/1000=59 r/min确定每分钟进给量Vf: Vf=AfZN=0.0418190=136.8 mm/min。根据X62W铣床说明书,确定V效验机床电动机功率:选取切削功率Pm=1.1kw按公式PmPe,则 1.10.857.5 所以满足要求计算纵向工作台的工作行程长度:L=L+L1+L2花键长度L=110mm,则L1=21mm,取L2=3mm,则L=110+21+3=430mm。3. 切削工时计算机动时间:Tm=LN/Vf=13410/118=11.3min。工步4车螺纹1、螺纹车刀材料的选择有高速钢螺纹车刀(低速)2计算基本工时 (12)式中L=l+y+,l=20mm,根据切削用量简明手册表1.26,车削时的入切量及超切量y+=2.1mm,则L=20+2.1mm=22.1mm,故tm=0.2min工序5 铣键槽 1. 加工条件 机床:X62W。2. 切削用量选取铣刀类型及其参数:根据键槽参数,选取高速钢槽铣刀,其直径D=12,齿数Z=16。选取每齿进给量af:根据铣刀结构及其参数,加工性质和铣削宽度 ae=(120-112)/2=4mm按表选取每齿进给量af=0.04mm/z确定刀具耐久度T:按表18.214确定铣刀耐久度T=120min选取切削速度V:根据表18.214选取切削速度V,按条件D=12;L=1016;Z=16:T=120min和af=0.04mm/z,取V1=45m/min,有根据不同的加工条件进行修正计算。取Km=1.27,最后确定V=V1,KmV=451.27=57.15m/min。确定铣床主轴转速NN=100V/D=100057.15/100=181.91r/min根据X62W型铣床说明书,选定N=190 r/min最后确定的切削速度为: V=100190/1000=59 r/min确定每分钟进给量Vf: Vf=AfZN=0.0418190=136.8 mm/min。根据X62W铣床说明书,确定V效验机床电动机功率:选取切削功率Pm=1.1kw按公式PmPe,则 1.10.857.5 所以满足要求计算纵向工作台的工作行程长度:L=L+L1+L23个平键槽总长度L=152mm,则L1=21mm,取L2=3mm,则L=152+21+3=176mm。3. 切削工时计算机动时间:Tm=L/Vf=176/136.8=1.29min。3夹具设计3.1 明确设计任务、收集分析原始资料3.1.1 加工工件的零件图(见零件图)本夹具设计的是第5道工序铣键槽夹具。本工序加工要求如下: 保证工序图所示尺寸键槽宽度12长度703.1.2 分析原始资料 主要从以下几方面分析: 工件的轮廓尺寸小,刚性好,结构简单。工件在夹具上装夹方便,且定位夹紧元件较好布置。 本工序所使用的机床为铣床,刀具为通用标准刀具。 本工序是在工件其他表面精加工后进行加工的,所以工件获得比较精确的定位基面。 生产类型为大量生产。所以应在保证工件加工精度要求和适当提高生产率的前提下,尽可能地简化夹具结构,以缩短夹具设计与制造周期,降低设计与制造成本,获得良好的经济效益。3.2 确定夹具的结构方案3.2.1 根据六点定位规则确定工件的定位方式由工序简图可知,该工序限制了工件六个自由度。现根据加工要求来分析其必须限制的自由度数目及其基准选择的合理性。为保证工序尺寸12、70,应限制工件6个自由度。定位基准为40外圆。为了保证相对K面的垂直度,需限制工件Y方向旋转自由度,其定位基准为外圆面。由以上分析可知,根据工件加工要求分析工件应限制的自由度、采用的定位基准与工序简图所限制的自由度、使用的定位基准相同。3.2.2 选择定位元件,设计定位装置根据已确定的定位基面结构形式,确定定位元件的类型和结构尺寸。(1) 选择定位元件根据以上分析,本工序限制了工件6个自由度,定位基准为外圆面。相应夹具上的定位元件为在两轴外圆选V型块定位。(2) 确定定位元件尺寸及配合偏差V型块的设计参照工件尺寸设计,具体尺寸详见夹具零件图。3.2.3 确定工件的夹紧装置(1) 确定夹具类型 由工序简图可知,本工序所加工的键槽,宽度小,轮廓尺寸小及生产批量大等原因,铣削加工。2设计夹紧装置本设计所设计的夹紧机构如图图示的夹紧机构,能产生的夹紧力F可由下图压板受力分析图求得。F= (2-4)式中,夹紧机构效率,取=0.9 ; F螺栓的许用夹紧力(N)选取L1=L2,由机床夹具设计表3-8查得:当螺杆螺纹公称直径d=10mm时,F=3570N所以,F=2F=235700.9=6426KN3.3 绘制夹具结构草图上述得到的夹具结构总体设计,按照相关资料绘制夹具结构草图。3.3.1 拟订夹具总装图的尺寸、公差与配合以及技术要求这里包括夹具总图的主要尺寸和技术要求。主要尺寸指决定夹具精度和使用的那些尺寸,主要技术条件通常是指夹具上某些表面的形位公差要求和其他一些特殊技术说明。3.3.2 绘制夹具总装图步骤如下 根据工件在几个视图上的投影关系,分别画出其轮廓线; 布置定位元件; 布置夹紧机构; 安排联接元件、设计夹具体、并完成夹具总装图; 标注总图尺寸、公差与配合、技术要求。设计心得经过这次课程设计,对以前学习过的课程有了一定的复习,题目所给的零件是一个轴类零件。它位于机器连接机构中,主要起定位,连接作用,使需要定位的零件运动按照工作者的要求工作,获得所需的速度和扭矩的作用。零件上方的24孔与操纵机构相连,M36外螺纹则是用于与安装的螺纹外套连接。这次课程设计是我们又一次理论联系实际、深入了解设计概念和设计过程的实践考验,对于提高我们机械设计的综合素质大有用处。在机械制造工艺课程设计中,首先是对工件机械加工工艺规程的制定,这样在加工工件就可以知道用什么机床加工,怎样加工,加工工艺装备及设备等,因此,工件机械加工工艺规程的制定是至关重要的。夹具的设计让我对零件的装夹定位有了更深的认识和理解不再像以前那样似是而非。这次设计将我以前学过的机械制造工艺与装备、公差与配合、机械制图、工程材料与热处理工艺等知识很好的串联了起来,起到了穿针引线的作用,巩固了所学知识的作用。设计中还存在不少错误和缺点,需要继续努力学习和掌握有关机械设计的知识,继续培养设计习惯,巩固、加深和扩展有关机械设计方面的知识等方面有重要的作用,思维从而提高设计实践操作能力。在这次课程设计中发现了自己的不足之处,在以后的学习过程中可以加以弥补。这次课程设计对我来说最大的作用是,为紧接下来的毕业设计打下一个基础,有了这一次的经验,可以少犯一些错误,少走一些弯路。在这次设计过程中也发现了很多问题,在以后的学习中要多加注意。参 考 文 献1 张琳娜.精度设计与质量控制基础M.2版.北京:中国计量出版社,2006.2 周开琴.机械零件手册M.5版.北京:高等教育出版社,2001.3 林文焕,陈本通.机床夹具设计M.北京:国防教育出版社,1987.4 徐鸿本.机床夹具设计手册M.辽宁:辽宁科学教育出版社,2004.5 陈宏钧.镗工实用技术M.北京:机械工业出版社,2008.6 何建民.铣工操作技术与窍门M.北京:机械工业出版社,2004.7 季洪.机械加工工艺手册M.北京:机械出版社,1990.21机 械 加 工 工 序 卡产品型号零(部)件图号共 7页产品名称零(部)件名称C6132车床I轴第 1 页车 间工序号工序名称材料牌号1模锻45毛坯种类毛坯外形尺寸每毛坯件数每台件数棒料5055511设备名称设备型号设备编号同时加工件数摩擦压力机DM01-21夹 具 编 号夹 具 名 称切 削 液工序工时准终单件序号工 步 内 容工 艺 装 备主轴转速(r/min)切削速度(m/min)进给量(mm/r)切削深度(mm)走刀次数时间定额机动辅助1按照零件图锻造合格的零件毛坯1000kN的摩擦压力机;DM01-22检验毛坯游标卡尺编制(日期)审核(日期)会签(日期)标记处数更改文件号签字日期标记更改文件号签字日期机 械 加 工 工 序 卡产品型号零(部)件图号共 7页产品名称零(部)件名称C6132车床I轴第 2 页车 间工序号工序名称材料牌号2热处理毛坯种类毛坯外形尺寸每毛坯件数每台件数棒料5055511设备名称设备型号设备编号同时加工件数1夹 具 编 号夹 具 名 称切 削 液工序工时准终单件序号工 步 内 容工 艺 装 备主轴转速(r/min)切削速度(m/min)进给量(mm/r)切削深度(mm)走刀次数时间定额机动辅助1正火编制(日期)审核(日期)会签(日期)标记处数更改文件号签字日期标记更改文件号签字日期机 械 加 工 工 序 卡产品型号零(部)件图号共 7页产品名称零(部)件名称C6132车床I轴第 3页车 间工序号工序名称材料牌号机加3车 钻毛坯种类毛坯外形尺寸每毛坯件数每台件数棒料5055511设备名称设备型号设备编号同时加工件数车 钻CA6140;Z5125A1夹 具 编 号夹 具 名 称切 削 液工序工时准终单件序号工 步 内 容工 艺 装 备主轴转速(r/min)切削速度(m/min)进给量(mm/r)切削深度(mm)走刀次数时间定额机动辅助1粗车外圆40CA6140;YG6硬质合金刀5001100.362.182粗车外圆48CA6140;YG6硬质合金刀5001100.360.633钻中心孔24Z5125A;高速钢麻花钻钻头530302901.7编制(日期)审核(日期)会签(日期)标记处数更改文件号签字日期标记更改文件号签字日期机 械 加 工 工 序 卡产品型号零(部)件图号共7 页产品名称零(部)件名称C6132车床I轴第4页车 间工序号工序名称材料牌号机加4车毛坯种类毛坯外形尺寸每毛坯件数每台件数棒料5055511设备名称设备型号设备编号同时加工件数车CA61401夹 具 编 号夹 具 名 称切 削 液工序工时准终单件序号工 步 内 容工 艺 装 备主轴转速(r/min)切削速度(m/min)进给量(m
