CA6140机床后尾架工艺规程设计及零件数控编程设计

说明书-42页20000字数+工艺卡片+4张CAD图纸

CA6140机床后托架零件图.dwg

任务书.doc

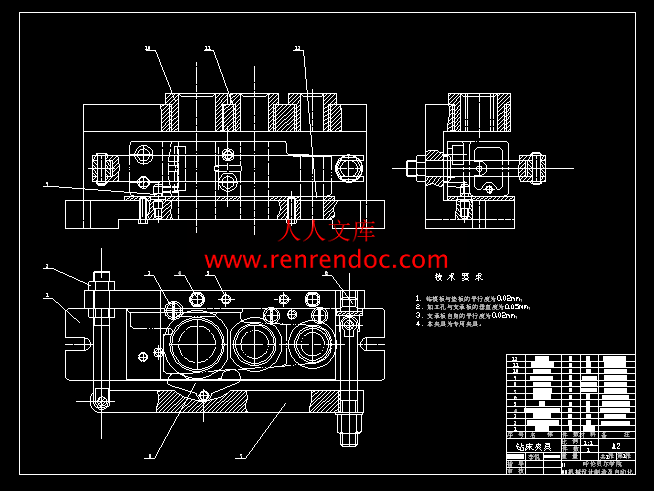

夹具装配图.dwg

工艺过程卡片.doc

托架毛坯图.dwg

数控程序.doc

数控零件.dwg

毕业设计说明书.doc


摘要

   毕业设计是经过大学几年的理论性教育,使我们对机械制造这门学科有了理论上的大体认识。毕业设计是在校大学生唯一一次大规模的将所学的知识融会贯通的机会,是学生走上社会的良好过度,走向工作岗位的入门之课。

   毕业设计让我们知道了自己知识储备的不足,加深我们对所学知识的理解和消化,同时也学到了设计中许多要注意的细节性的知识,掌握了设计的基本工艺原理;这次毕业设计提高了我们自己发现问题、分析问题和解决问题的能力,使我们收益匪浅,达到了预期的效果,这对自己以后的工作有极大的推进作用。同时也让我们对知识的系统、全面和深入的了解;对今后要从事的事业有了更进一步的了解。

   这次毕业设计的目的是通过设计能够获得运用过去所学的全部课程进行工艺以及结构设计的基本能力,为将来的工作奠定基础。通过此次毕业设计我们学到知识和获得的技能:

了解了机械制造行业的发展历程、现阶段的发展概况、未来发展情况以及机械制造的过程。

能够熟练的运用大学所学的相关知识,学会查阅机械设计手册进行设计,同时,能够独立设计出生产应用的零件和夹具。

能够运用机械制造工艺学课程中的基本理论和知识,正确的解决零件在加工过程中的定位,夹紧以及工艺路线的制定,尺寸的计算问题,保证零件的加工。

能够通过设计学到机械中的结构设计能力,通过夹具设计,应当获得根据被加工零件的加工要求,设计出高效、省力、经济合理能保证加工工效和加工质量的夹具。

能够对零件的图纸进行分析、判断;更好的应用计算机进行设计,能够紧密的将计算机应用到设计当中。

能够独立对零件进行数控编程,了解和掌握数控技术在机械制造所占有的位置。


  关键词:钻床夹具;工艺过程;机械加工;工艺;切削用量;数控编程;



前言1

摘要2

第一章  机械加工工艺规程设计4

1.1 CA6140机床后托架的工艺分析4

1.2 CA6140机床后托架的工艺要求及工艺分析4

1.2.1 CA6140机床后托架的技术要求4

1.3 加工工艺过程5

1.4 确定各表面加工方案5

1.4.1 在选择各表面及孔的加工方法时,要综合考虑以下因素5

1.4.2 平面的加工6

1.4.3孔的加工方案6

1.5 确定定位基准6

1.5.1 粗基准的选择6

1.5.2 精基准选择的原则7

1.6 工艺路线的拟订7

1.6.1工序的合理组合8

1.6.2 工序的集中与分散8

1.6.3 加工阶段的划分9

1.6.4 加工工艺路线方案的比较9

1.7 CA6140机床后托架的偏差,加工余量,工序尺寸及毛坯尺寸的确定12

1.7.1 毛坯的结构工艺要求12

1.7.2 CA6140机床后托架的偏差计算13

1.8 确定切削用量及基本工时(机动时间)15

1.8.1 工序1:粗、精铣底面15

第二章  机床夹具设计31

1、 夹具设计过程中的问题31

2、定位基准的选择31

3、定位元件的选择31

第三章  数控编程设计31

1.?常用编程指令及编程方法31

设计总结40

参考文献41

致谢42
