车用电动液压千斤顶结构设计


说明书 36页11000字数+开题报告+任务书+5张CAD图纸

车用电动液压千斤顶结构设计说明书.doc

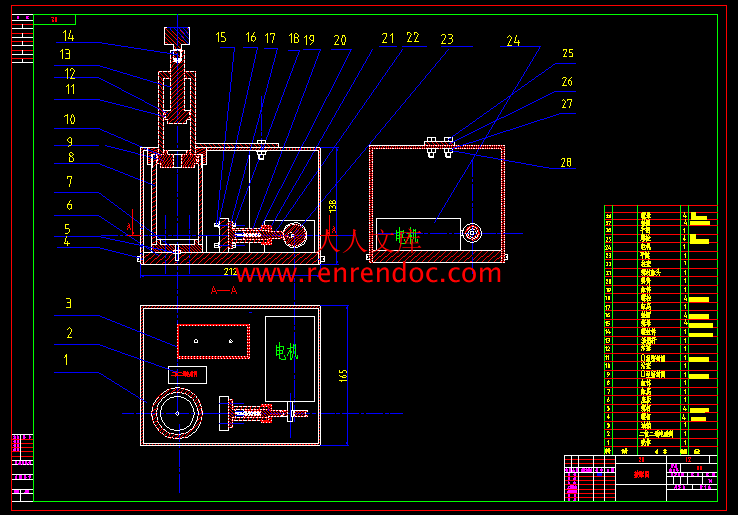

顶升液压缸装配图.dwg

任务书 .doc

前期工作材料.doc

大装配图.dwg

审题表.doc

底版的零件图.dwg

开题报告.doc

指导教师.doc

活塞.dwg

活塞杆.dwg

目录.doc

论文封面.doc


目次

1 绪论1

1.1 课题研究的目的和意义1

1.2 课题的国内外发展研究现状2

1.3 课题研究的主要内容2

2 电动液压千斤顶概论3

2.1 液压千斤顶工作原理3

2.2 设计要求3

2.3 确定总体方案4

2.4 电动液压千斤顶使用注意事项8

3 参数确定9

3.1 电机选择9

3.2 顶升液压缸参数的确定11

3.3 吸油缸参数的计算15

3.4 油箱的设计18

3.5 密封圈的选择19

3.6 弹簧的设计21

3.7 键的选择24

4 技术要求25

4.1 缸体技术要求25

4.2 缸盖技术要求26

5 强度校核27

5.1 缸体与缸盖焊接强度校核27

5.2 缸头螺纹联接处强度校核28

5.3 底座的校核29

5.4 柱塞缸缸体校核29

结论31

致谢32

参考文献33



  液压千斤顶是液压系统的典型应用,其工作原理为帕斯卡原理。 本课题设计的千斤顶为车用电动液压千斤顶,要求其在满足工作要求的情况下还要便于携带。本论文通过对车用电动液压千斤顶原理的分析,设计了一种采用凸轮机构驱动、底板供油的总体方案。通过对该液压系统的分析,确定了系统的工作压力,并根据工作载荷对电机进行了选择。液压缸和底板油路的设计是本课题的主要部分,与管联接相比,利用底板传递油液减少了很多管接头和管路,简化了系统。为了防止电机的过载,在底板油路设计中加入了安全阀。



关键词     液压缸     底板    电机    安全阀



设计要求

   本课题的设计要求

(1)设计一个两级的液压缸。

(2)千斤顶顶起的重量为1.0t。

(3)千斤顶的顶升高度为150mm。

(4)千斤顶的驱动电机要求电压为12V直流电压。



   千斤顶分为机械千斤顶和液压千斤顶两种,原理各有不同。从原理上来说,液压千斤顶所基于的原理为帕斯卡原理,在比较小的活塞上面施加的压力比较小,而大的活塞上施加的压力也比较大,这样能够保持液体的静止。通过液体的传递可以得到不同端上的不同的压力,这样就可以达到一个变换的目的。机械千斤顶采用机械原理,以往复扳动手柄,拔爪即推动棘轮间隙回转,小伞齿轮带动大伞齿轮、使举重螺杆旋转,从而使升降套筒获得起升或下降,而达到起重拉力的功能。但不如液压千斤顶简易。

   千斤顶采用液压传动的优点:

   (1)由于液压传动是油管连接,所以借助油管的连接可以方便灵活地布置传动机构,这是比机械传动优越的地方。

   (2)液压传动装置的重量轻、结构紧凑、惯性小。

   (3)传递运动均匀平稳,负载变化时速度较稳定。

   (4)液压装置易于实现过载保护——借助于设置溢流阀等,同时液压件能自行润滑,因此使用寿命长。

   (5)液压元件已实现了标准化、系列化和通用化,便于设计、制造和推广使用。
