10T桥式起重机小车运行机构设计

52页 18000字数+说明书+开题报告+外文翻译+13张CAD图纸

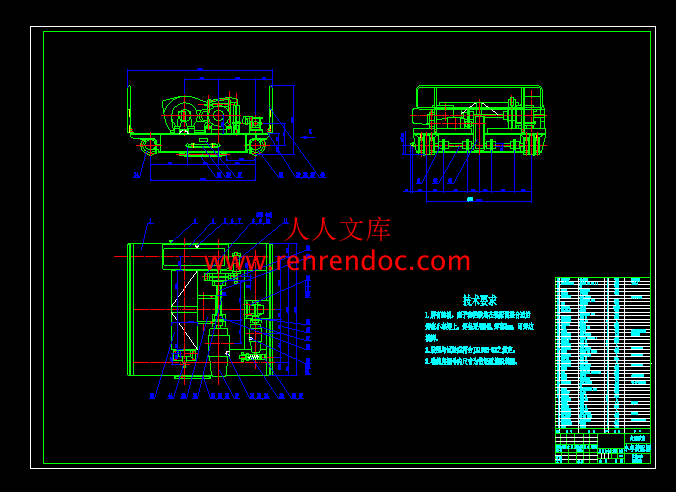

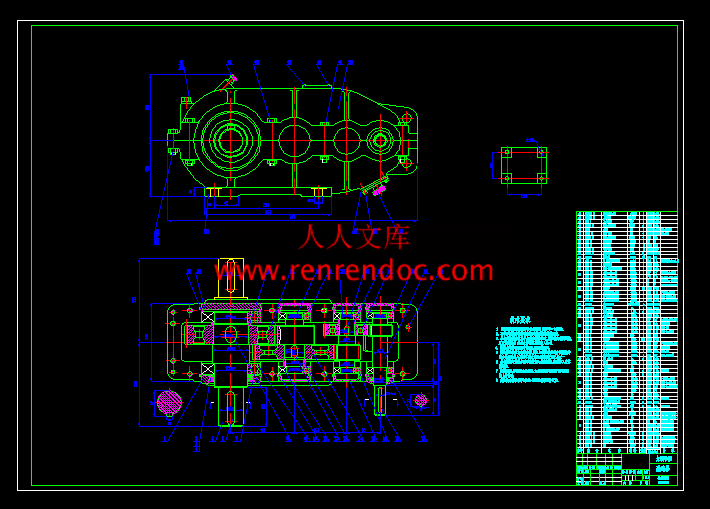

A0减速器.dwg

A0装配图.dwg

A1主动轮组.dwg

A1减速器座.dwg

A2被动车轮组.dwg

A3-传动轴.dwg

A3中速齿轮.dwg

A3低速齿轮.dwg

A3低速齿轮轴.dwg

A3联轴器.dwg

A3高速齿轮.dwg

A3齿轮轴.dwg

A4角箱.dwg

外文翻译--起重机的用途与历史.doc

开题报告.doc

相关资料.doc

计划周记进度检查表.xls

10T桥式起重机小车运行机构设计说明书.doc


摘要

   随着社会经济和科学研究的不断发展,市场竞争日益激烈,因此各起重机生产企业都迫切想要改进生产技术,提高生产效率,制造行业中对桥式起重机的要求越来越高,性能也越来越全面。

   本设计为桥式起重机的小车运行机构部分,起重小车是沿着小车轨道横向行驶,吊钩则做升降运动。它的工作范围是其行驶地段的长方体空间,因此适合一般车间的工作形式。该小车有四个行走轮,布置各零部件时,应使机构总重心能接近小车架的纵向中心线,以便能最后比较均匀的小车轮压。

   首先,确定了小车运行机构的传动方案为闭式齿轮传动,电动机与减速减速器直接连接,减速器在在小车中间的运行机构;其次:通过对小车运行机构部分的总体设计计算,以及电动机、联轴器、缓冲器、制动器等的计算和选用;运行机构的减速器的设计计算和零件的校核计算及结构设计,完成了小车运行机构这一重要机构机械部分的设计。通过这一系列的设计,满足了起重量达到10T 的要求,并且小车运行机构结构简单,拆装方便,易于维修。


   关键词:起重小车,运行机构,减速器,设计
