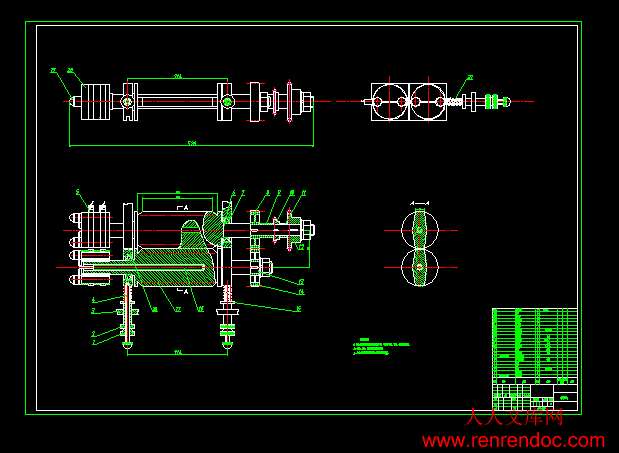

横封主动轴-A4.dwg---(点击预览)

剪切机构-A1.dwg---(点击预览)

切断g机构相位调节-A1.dwg---(点击预览)

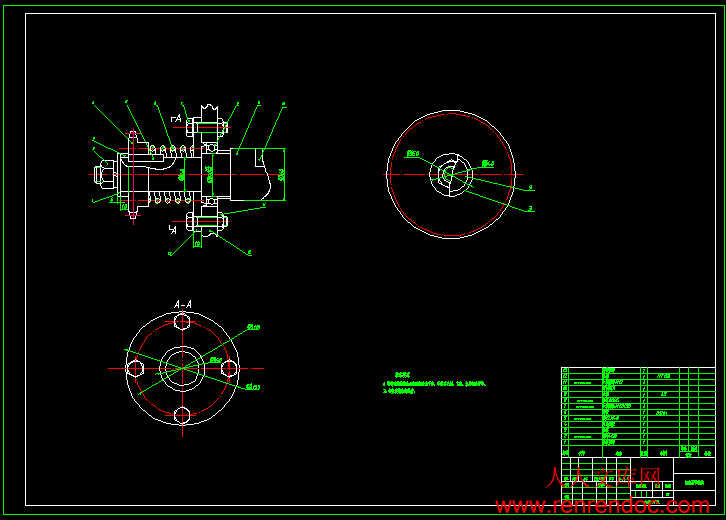

从动链轮A2.dwg---(点击预览)

主轴A3.dwg---(点击预览)

中期报告.doc---(点击预览)

压缩包内文档预览：(预览前20页/共40页)

编号：273187 类型：共享资源大小：1.54MB 格式：RAR 上传时间：2014-04-25 上传人：J**** IP属地：江苏

50
积分

版权申诉 word格式文档无特别注明外均可编辑修改；预览文档经过压缩，下载后原文更清晰！ 立即下载

关键词：: 颗粒装机封口系统设计图纸优秀

资源描述：

颗粒包装机封口系统的设计

36页-16900字数+说明书+开题报告+中期报告+10张CAD图纸

中期报告.doc

主轴A3.dwg

从动链轮A2.dwg

切断g机构相位调节-A1.dwg

剪切机构-A1.dwg

横封主动轴-A4.dwg

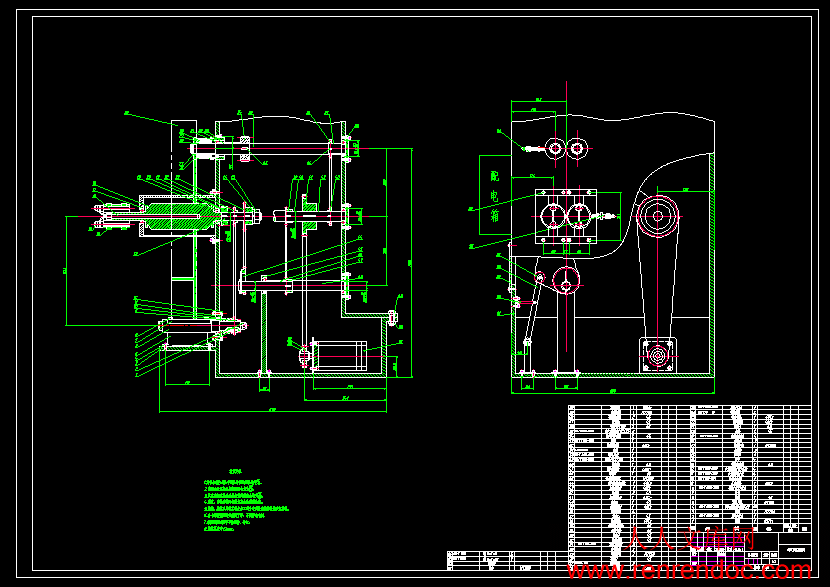

横封器终图-A0.dwg

横封辊-A4.dwg

横封齿轮-A4.dwg

纵封器终图.dwg

终装配图A0.dwg

颗粒包装机封口系统的设计开题报告.doc

颗粒包装机封口系统的设计论文.doc

1 绪论 …………………………………………………………………………1

1.1研究背景及意义 ……………………………………………………………1

1.2包装机封口系统简介 …………………………………………………………2

1.3包装机、封口机国内外发展现状 ……………………………………………5

1.4本文主要研究工作 ……………………………………………………………6

2 包装机封口系统总体方案设计 ……………………………………………7

2.1总体方案分析 …………………………………………………………………7

2.2总体方案提出 …………………………………………………………………7

2.3总体方案确定 …………………………………………………………………9

2.4传动方案确定…………………………………………………………………10

2.5小结……………………………………………………………………………11

3 包装机封口系统部件设计………………………………………………… 13

3.1纵封器的设计…………………………………………………………………13

3.2横封器的设计…………………………………………………………………15

3.3偏心链轮的设计计算…………………………………………………………15

3.4剪切机构的设计………………………………………………………………20

3.5剪切相位调节机构的设计……………………………………………………21

3.6小结……………………………………………………………………………22

4 链轮的设计计算 ……………………………………………………………23

4.1链轮的介绍……………………………………………………………………24

4.2链轮的失效形式………………………………………………………………24

4.3链轮的详细设计计算…………………………………………………………24

4.4链传动的合理布置……………………………………………………………25

4.5链传动的张紧…………………………………………………………………26

4.6链条的材料选用………………………………………………………………27

5结论………………………………………………………………………………28

参考文献 …………………………………………………………………………29

致谢…………………………………………………………………………………30

摘要

　　　本论文是对颗粒包装机封口系统的设计，首先以相似类型的颗粒包装机为参考，讨论了许多包装机的封口方法，并指出各个封口方式的优劣，然后重点对热封形式进行研究和设计。依据包装工艺路线，确定了设计方案，根据对比分析结果，确定了横封、纵封以及切断机构的形式，从基本理论、基本工作原理、基本分析方法上对设计作了阐述，并进行了结构设计及相关计算。

　　　封口对于包装来说是一道不可缺少的工序，只有封口以后才能密封保存和便于运输销售，因此对封口系统的详细研究设计就具有了一定的意义。

本设计能进一步提高包装机封口系统的性能，并且结构简单、结构尺寸较小，便于安装和维护，操作简单方便。

关键词：包装机；纵封；横封；切断

无论国内还是国外，应用最广泛的还是热封式的封口机，纵封器多选用滚轮式热封器，选择这种热封方法的好处就是稳定、简单、经济、便于维修；横封器千差万别，但主要还是以热封为主。国外高档包装、精密包装多用超声波封合，因为这种封口方式热效应极小，不起皱，无封合痕迹。量产时也经常用到红外线封合的方式，这种方式不但封合精确，而且封合深度可达5～6mm，是比较新的封合方式。国内外自动化较高的封口机对本课题的研究有很大帮助。

1.4本文主要研究工作

　　　本文首先确定了包装机的总体布局，然后提出了封口系统的具体设计方案，根据方案，主要的设计和研究内容有：

a. 颗粒包装机的原理方案设计；

b. 颗粒包装机的传动系统方案设计；

c. 纵封机构的详细设计；

d. 横封机构的详细设计；

e . 切断机构的详细设计。

总体方案分析

　　包装机中封口的方法多样，但是效率高，自动化高的包装机往往用的还是热封的封口方法。热封方法也是应用最广的一种方法。普遍情况下颗粒状物品的包装袋都是塑料类制品，借助热变形，热封器很容易的就能将薄膜封合在一起，而塑料制品热塑性良好，冷却后强度较高，封口质量稳定性好。

　　考虑到设计任务要求的包装速度30-60袋/min。热封系统的连续性和自动化要求要高，相比间歇性的封口系统，连续制袋更为优。在方案选择优化的时候回转型的热封器应该优先考虑使用。




内容简介：: 毕业设计（论文）中期报告题目：颗粒包装机封口系统的设计系别机电信息系专业机械设计制造及其自动化班级姓名学号导师 2013年 3 月 20 日撰写内容要求：设计（论文）进展状况：本毕业设计的主要内容是颗粒包装机封口系统的设计，具体包括对颗粒包装机的横封装置、纵封装置以及切断装置的详细设计，从一开始拿到任务书正式开始毕业设计以来，按照任务书的要求，我的工作进展还较为顺利。至今为止，通过大量查阅相关资料，我了解了课题的背景和发展状况，完成了对课题的分析，学习了常用包装机械设计的基础知识和工作原理，并提出了自己的方案，完成了开题报告和对外文文献的翻译，对横封机构、纵封机构和切断装置有了一定的认识，对其结构已经设计完成，现在正对其进行详细设计计算。以下是具体的进展状况：1 一开始对课题进行了详细的资料查阅。首先了解了包装机械发展的背景、发展状况和发展的趋势，然后根据选择的课题，进一步了解本课题所设计的颗粒包装机的具体情况，包括机器的工作原理、机械结构的组成以及各个执行机构的工作方式，之后绘制工艺流程图，并提出自己的方案，最后从中选择出了最优的方案。图1-1和图1-2所示的分别是设计的包装机工作的工艺流程图和工作原理图。首先的工序是给料，将物料放入进料口并进行计量工作，与此同时，袋膜的供送也已经开始，袋膜通过牵引拉膜装置进入成型器，成型器下方的纵封机构对成型后的袋膜进行纵封，由于袋膜继续受到牵引，在继续向下经过横封器时，横封器对袋膜进行横向封口，此时计量后的物料进入袋中，随着袋膜的继续牵引，横封器在经过一个袋的长度后继续横封，这样一个袋就封口完成，往下经过切断装置对袋进行切断，这样一个袋就算完成了，之后只要进行重复的工作，包装机就能对物料进行连续的包装。图1-1 包装工艺流程图图1-2 包装工作原理图2 方案确定了之后，就要对各个部分进行详细的设计。本课题主要是研究颗粒包装机封口系统的设计，所以必须先了解封口系统的组成。在经过大量的查阅资料后，我了解到包装机械的封口系统一般由横封机构、纵封机构和切断装置三个主要执行部分构成，所以，下一步就是对各个执行单元进行详细的研究和设计。由于方案中，首先经过的是纵封机构，所以要首先对纵封机构进行设计。2-1 纵封器是完成制袋成型后筒状薄膜纵向封接功能的重要部件，方案中选择的是连续式的辊式纵封器，所以下面就要对辊式纵封器进行设计计算。辊式纵封器工作时作反向连续回转，迭合后的包装材料侧边通过其间，热量由安装在辊筒内的电热丝加热，靠辐射传递热能，并压合薄膜形成纵缝，此类纵封器除了纵封作用外，还辅助对袋膜进行牵引。根据任务书的要求和提供的数据，由袋长范围为60-180mm，取100mm，可以得到辊轮的半径为16mm。由包装速度（生产率）范围为30-60袋/min，取30袋/min，可得到纵封辊的角速度为3.125rad/s。生产中辊筒半径一般不变，若袋长改变或生产率提高，则只需调整纵封辊的角速度即可。下图2-1为纵封辊的结构示意图：图2-1 纵封机构的结构示意图1-纵封辊 2-加热线圈2-2 横封器是将经纵封器纵向热封合后的包装材料，按照工艺要求的长度规格进行横向封合，方案选择的横封器是旋转式横封器，它是由一对转速相等、转向相反的平行轴带动各自的封接刀座作相对旋转运动，刀座上安装有加热器，平行轴旋转一周即完成一次封接动作。只做旋转运动的主轴一般设计成中心轴位置相对固定的形式，从动轴采取弹性浮动形式，封接压力来自从动轴左右两端安装的压力弹簧，根据包装材料的性质以及厚度尺寸的不同来调节弹簧的压力数值。根据任务书中提供的数据，取热封头数为2，因袋长为100mm，则可得横封头的回转半径为31.85mm。下图2-2为横封头的草图形式：图2-2 横封器的封头形式2-3 切断装置选择的是锋利的金属刀片，利用回转的金属刀片的锋利的刀刃与刀架上的固定刀刃产生的剪切力将封装好的袋进行物理切割，这样可以随着制袋同时完成包装袋的切断。3 通过大量的网上检索，下载到了几份相关的外文文献，之后就开始完成对外文文献的翻译工作，由于英文专业用语比较复杂，翻译起来很困难，所以这用了我相当长一部分时间。 4 装配草图的绘制。对设计的装配草图进行布局，然后对相应的图样进行绘制工作。存在问题及解决措施：由于毕业设计涉及的范围很广，几乎囊括了在大学里所学的全部知识，很多在大一、大二学习的知识由于很久没有接触造成了这些知识的模糊甚至淡忘，所以在某些细节方面总是会有多多少少的问题，给设计带来了不小的麻烦。主要问题有：（1）对传动链的设计。在查阅了大量资料后，对资料中所提供的传动链的设计也有了一定的认识，弄清楚了几种资料中提供的传动方式，但是不同的传动方式有着各自不同的优劣性，而自己设计出的传动链又比较繁琐，导致传动精度下降严重，由于自身长时间没有接触有关这方面知识，导致在一段时间内总是不知道怎么去设计。经过与同学的探讨和指导老师的帮助，我终于在这方面找到了设计的方法，在吸取总结他人设计中的优点后，我正一步一步的完成设计要求的后续任务。（2）图纸的绘制。由于好久没有绘制过相关图纸，对图样的认识也慢慢变得生疏，导致不论是读图还是绘制，都产生了一定的问题，通过回顾以前所学的知识，翻阅曾经学过的书本，慢慢的这个问题也得以解决，目前制图的工作也已经进行了一部分。后期工作安排：下一步需要做的就是在以前工作的基础上加倍努力，将各个执行单元以及整体的传动方案设计完毕，使其更合理，更简便，并接着继续认真学习查阅资料，按照任务书的要求进行后续的设计工作，对各个机构继续进行详细的设计计算，绘制相应的装配图和零件图，并对系统进行论证和验算，最终将最后的毕业设计说明书制作完成。后半段毕业设计我会更虚心地向老师和同学请教，认真的学习完成本次毕业设计的各项任务，尽量把细节做好做完善，为最终答辩做准备。指导教师签字：年月日毕业设计(论文)开题报告题目：颗粒包装机封口系统的设计系别机电信息系专业机械设计制造及其自动化班级姓名学号导师 2012年 12 月 28 日一毕业设计（论文）综述（题目背景、研究意义及国内外相关研究情况）1.课题的目的与意义封口是将充填有包装物的容器进行封闭，一般有热封和冷封两种基本方式。封口系统由纵封装置、横封装置和切断装置组成。本课题主要研究颗粒包装机封口系统中的纵封机构、横封机构以及切断装置的详细设计，袋料为塑料膜，封口方式选择热封。实际设计过程中，为改善封口的质量、简化机构的设计、减小机构的体积，一般会结合拉膜、加热、封合等多种机构，进行综合整体设计。封口对于包装来说是一道不可缺少的工序，只有封口以后才能密封保存和便于运输销售。随着包装产业的高速发展，封口系统也应随之同步发展以适应高速发展的现代化工业。因此，对封口系统的详细研究设计就具有了一定的意义。2.国内外相关研究情况国外：美国、日本、德国、意大利是世界上包装机械四大强国。美国是世界上包装机械发展历史较长的国家，早已形成了独立完整的包装机械体系，其封口技术也远远领先于其他国家。1861年德国建立了世界上第一个包装机械厂，并于1911年设计完成了全自动成形充填封口技术，将封口技术第一次进行了突破与创新。世界各国对包装机械的封口技术的发展都十分重视，封口系统也完成了从一开始的全手工封口发展到人机结合封口，再发展到机电一体化封口，最后到现在向机、电、气、光、生、磁为一体的高新技术的蜕变。生产高效率化、资源高利用化、产品节能化、高新技术实用化、科研成果商业化已成为世界各国包装机械封口系统发展的趋势，封口技术的发展同时引领包装机械向集成化、高效化、智能化等方向发展。国内：我国的封口技术的发展整体起步较晚，国内缺乏非常高端的科研技术人员，不会合理运用科学技术研究出智能化的封口系统，封口技术落后发达国家很大一截，虽然经过近些年的快速发展，总体水平已经得到了很大的提高，但是在高速发展的工业世界，还是被其他国家的先进技术甩在身后。在经过几年残酷的竞争后,尽管封口技术得到了迅速发展,但是在这几年竞争中,全行业自主发展的能力仍不足,赢利能力低,对于解决一些关键性的问题,也没有足够的资本和技术支持。国内的封口技术仍停留在国外已经淘汰的技术层面，这些对我国封口产业的发展是不利的,而且将长期制约着全行业的赢利能力和国际竞争能力,行业也会陷入低价竞争的恶性循环。目前，我国正在努力发展以达到世界先进水平。二本课题研究的主要内容和拟采用的研究方案、研究方法或措施1.主要内容和要求主要内容：(1) 纵封机构的详细设计；纵封器是完成制袋成型后筒状薄膜纵向封接功能的重要部件，分为连续式和间歇式两大类，设计中不仅要考虑到封口方式，还应结合拉膜、加热、封合等多种机构进行综合整体设计，包括机构的尺寸、形式、封口压力和封口温度。(2) 横封机构的详细设计；横封器是将经纵封器纵向热封合后的包装材料，按照工艺要求的长度规格进行横向封合，横封器分为旋转式横封器和往复式横封器两种，根据需要和包装特点对其封合方式、尺寸结构、封口温度及压力进行分步设计。(3) 切断机构的详细设计；切断的方式有冷切和热切，要根据封口的方式、包装材料在制袋过程中运动形式和切口的形状等综合考虑来选择和设计。(4) 对系统的论证和验算；设计完成后，要对总体的结构、尺寸、经济性和使用性能进行系统的论证，对所有的数据计算等要进行多次验算，以得到正确结果。要求：(1) 包装速度：3060袋/min；(2) 薄膜直径不超过500mm；(3) 薄膜宽度不超过400mm；(4) 制袋尺寸(长X宽高)：(60180)mmX(70120)mmX(2070)mm；2.研究方法和方案横封装置旋转式横封器往复式横封器纵封装置辊式纵封器板式纵封器切断方式电弧切断激光切断回转刀切断齿形刀切断总方案共有224=16种。旋转式横封器是由一对转速相等、转向相反的平行轴带动各自的封接刀座作相对旋转运动，刀座上安装有加热器，平行轴旋转一周即完成一次封接；往复式横封器的横封头作相向运动，可横封厚度较大的物料，横封质量较好；辊式纵封器的热封结构是作等速相向回转的一对辊筒，在热封期间，热量由滚筒内的电热丝通电后供给，常热式辐射加热，使热熔性塑料进入两辊筒的热合接触面，相互黏合而形成一道密合的纵缝，它对袋筒兼有施压、牵引及加热封边的作用；板式纵封器呈板条状结构，大都用气缸作往复直线运动，当袋筒停歇时，纵封器可对其叠合的侧边压紧并进行脉冲式热封，使其形成一道密合的纵封，释放后由其他装置完成牵引；电弧切是用电弧进行切割，激光切是用激光进行切割，回转刀和齿形刀都是利用金属刀具的锋利刀刃进行分割；根据上述材料，拟定如下四种方案：方案一：旋转式横封器，板式纵封器，电弧切；方案二：往复式横封器，板式纵封器，回转刀；方案三：旋转式横封器，辊式纵封器，回转刀；方案四：旋转式横封器，辊式纵封器，齿形刀；方案一中，由于本次设计是用的包装袋是塑料膜，若使用电弧切可能引起塑料膜表面被烧熔破坏；方案二中，往复式横封器结构比较复杂，横封速度较慢，结构尺寸较大，而且还需要另外的牵引系统来完成袋膜的牵引工作，加大了工作量；方案三中，辊式纵封器不仅具有封口功能，还可以作袋膜的牵引工作，旋转式横封器可连续工作，回转刀可以实现连续切割；方案四中，齿形刀切割需要考虑齿形刀的连续工作问题，会增加传动链，加大工作量。结论：根据以上四种方案的综合分析，方案三选为最优方案，将方案三定为执行方案。3.重点和难点重点：1) 纵封器的工作原理及其结构的设计；2) 横封器的工作原理及其结构的设计；3) 纵封器与横封器的协调关系处理；4) 切断装置的切断方式和结构设计；难点：1) 纵封器、横封器对薄膜的牵引；1) 纵封器、横封器具体封口时的工作情况；2) 封口系统与供料系统的协调处理。4前期已开展工作1) 我查阅了相关资料，了解了课题的背景和发展状况;2) 学习了常用包装机械设计的基础知识，并提出初步的原理方案;3) 对传动系统方案进行优化比较，论证并选择最优方案。三完成本课题的工作方案及进度计划（按周次填写）12周：接受设计任务，查阅相关资料，了解课题的背景和发展状况；34周：学习常用包装机械设计的基础知识、原理方案的提出；56周：传动系统方案的优化比较，论证并选择最优方案；7周：纵封装置的机械结构设计；8周：横封装置的机械结构设计；9周：切断装置的结构设计；10周：对系统的论证和验算；1112周：绘制相关设计的零件图和装配图；1314周：撰写毕业论文；15周：准备答辩。本科毕业设计(论文)题目：颗粒包装机封口系统的设计系别：机电信息系专业：机械设计制造及其自动化班级：学生：学号：指导教师： 2013年05月颗粒包装机封口系统的设计摘要本论文是对颗粒包装机封口系统的设计，首先以相似类型的颗粒包装机为参考，讨论了许多包装机的封口方法，并指出各个封口方式的优劣，然后重点对热封形式进行研究和设计。依据包装工艺路线，确定了设计方案，根据对比分析结果，确定了横封、纵封以及切断机构的形式，从基本理论、基本工作原理、基本分析方法上对设计作了阐述，并进行了结构设计及相关计算。封口对于包装来说是一道不可缺少的工序，只有封口以后才能密封保存和便于运输销售，因此对封口系统的详细研究设计就具有了一定的意义。本设计能进一步提高包装机封口系统的性能，并且结构简单、结构尺寸较小，便于安装和维护，操作简单方便。关键词：包装机；纵封；横封；切断 Design of Sealing System for Granule Packaging Machine Abstract The paper is about granule packaging machine , discusses the sealing method for many packaging machine, and points out that various sealing methods, and then focus on the research and design of the heat sealing form. On the basis of the packaging process, the design scheme is determined, according to the results of comparative analysis, to determine the horizontal, longitudinal sealing and cutting mechanism of form. From the basic theory, basic principle, basic analysis method of design is expounded, and the structure design and calculation. Sealing is an indispensable procedure for packaging, only the sealing to storage and convenient transportation sales, so the design of a detailed study of the sealing system has a certain significance.This design can improve the properties of packing packing machine, and has the advantages of simple structure, small size, convenient installation and maintenance, the operation is simple and convenient.Keywords：packaging machine; sealing system; transverse sealing davice; the vertical sealing device目录1 绪论 11.1研究背景及意义 11.2包装机封口系统简介 21.3包装机、封口机国内外发展现状 51.4本文主要研究工作 62 包装机封口系统总体方案设计 72.1总体方案分析 72.2总体方案提出 72.3总体方案确定 92.4传动方案确定102.5小结113 包装机封口系统部件设计 133.1纵封器的设计133.2横封器的设计153.3偏心链轮的设计计算153.4剪切机构的设计203.5剪切相位调节机构的设计213.6小结224 链轮的设计计算 234.1链轮的介绍244.2链轮的失效形式244.3链轮的详细设计计算244.4链传动的合理布置254.5链传动的张紧264.6链条的材料选用275结论28参考文献 29致谢30I1 绪论1 绪论1.1研究背景及意义随着经济的发展和工业自动化水平的提高，市场对产品的包装要求也越来越高，而我国的包装工业发展相对缓慢，故进行包装机的设计研究具有一定的意义。无论在国内或国外，包装工作已涉及到各行各业，面广量大，对人民生活、国际贸易和国防建设都带来深刻的影响，甚至在现代生活中出现了过去难以想象的新情况:未经包装出售的商品变得越来越少了，而且包装上的失败往往会使很好的产品得不到成功的销售。因而不妨这样说，在将来，如果没有现代化的包装就没有商品的生产和销售;可是如果没有先进的工业与科学技术的综合发展，也不可能出现高水平的现代化包装。迄今，一些科学技术发达的国家，在食品、医药、轻工、化工、纺织、电子、仪表和兵器等工业部门，已经程度不同地形成了由原料处理、中间加工和产品包装三大基本环节所组成的包装连续化和自动化的生产过程，有的还将包装材料加工、包装容器成型及包装成品储存系统都联系起来组成高效率的流水作业线。大量事实表明，实现包装的机械化和自动化，尤其是实现具有高度灵活性(或称柔性)的自动包装线，不仅体现了现代生产的发展方向，同时也可以获得巨大的经济效益。现代包装机械所能完成的工作已远远超出了简单地模仿人的动作，甚至可以说在很多场合用巧妙的机械方法包装出来的成品，不论在式样、质地或精度等方面，大都是手工操作无法胜任和媲美的。随着商品的多样化，这一点越来越引起了人们的重视。另外，用机械手代替人手，就足以最大限度地避免操作人员同产品直接接触时可能产生的感染，从而保证食品药物的清洁卫生和金属制品的防锈防蚀。对有剧毒、刺激性的，低温、潮湿性、爆炸、发射性的，以及必须放置在暗室的物品，实现了包装的机械化和自动化，便可大大改善操作条件，避免污染危害环境。至于对需要进行长期、频繁、重复的以及其他苯重的包装工作，如能实现机械化和自动化，则能大大减轻体力劳动强度，增进工人健康和提高生产效率。有些粉末、液体物料在手工包装过程中容易发生逸散、起泡、飞溅现象，若改善机械包装则会大大减轻损伤。机械包装的生产能力往往比手工包装提高几倍、十几倍甚至几十倍，无疑这将会更好地适应市场的实际需要，合理安排劳动力，为社会多创造财富。本课题所设计的颗粒包装机适用于包装散粒食品、药品、化学试剂、茶叶等颗粒小包产品。而目前全自动颗粒包装机的应用仍旧不够广泛，全自动颗粒包装35毕业设计（论文）机应最多的要属食品包装了，据调查多数小型食品制造商仍使用的是半自动，甚至是全手动的包装机，这种包装机不仅效率低，而且耗费人力，但是优点是造价便宜操作简单，所以现在急需要一种造价既便宜，操作又简便的颗粒包装机。封口系统是包装机的主要组成部分，所以它的设计对于包装机来说是至关重要的，包装机的效率、包装准确性直接决定了包装机的优劣。1.2包装机封口系统简介目前我国包装机、封口机应用极为广泛。除单独使用的封口机外，还有许多封口机与其它机器共同组成的生产自动线，大大提高了生产自动化程度及效率，减少了工人的劳动强度，提高了包装质量。塑料袋装产品的封口方法有扎结、热封、钉封、粘封等，其中以热封封口方法较简单可靠，应用最广。热封是利用塑料具有热塑性，使封口部位的塑料薄膜加热、加压相互粘合在一起。热封的方式很多，有热板封合、熔断封合、高频封合、超声波封合、电磁感应缝合和红外线封合等。热板封合如图1.1所示，把加热板加热到一定的温度，将要封合的塑料薄膜紧压在一起，这是热封原理与结构最为简单的一种，封合速度较快，可恒温控制，这种方法常应用于封合聚乙烯等复合薄膜，而对受热易收缩与分解的薄膜，如各种热收缩薄膜，聚氯乙烯等不宜应用。 1-热板 2-封缝 3-薄膜 4-耐热橡胶 5-工作台图 1.1 热板封合回转辊筒封合如图1.2所示，将一对反向等速回转辊筒的一方或者双方加热，两辊中间通过重合膜进行加热、加压封合，本方法的一大特点是能连续封合。主要适用于复合包装薄膜，因单层薄膜受热易变形会导致封缝外观质量较差而不宜应用。1-热辊 2-薄膜 3-封缝图1.2 回转辊筒封合带状缝合如图1.3所示，一对相向回转的金属带之间，夹着要封合的薄膜直线运动，在前进中通过钢带两侧加热、加压、冷却。本结构稍为复杂，一般用于袋口的最后封口上，既能再运动中封合，以能适应受热易变形的薄膜。 1-加热区 2-冷却区 3-钢带 4-薄膜图1.3 带状封合滑动加压封合如图1.4所示，薄膜首先通过一对热板中间受到加热（电加热或空气加热），再经一对反向回转辊加压封合。本方法结构简单，能适应那些热变形大的薄膜的连续封合。1-热板 2-加热辊 3-封缝 4-薄膜图1.4 滑动加压封合脉冲封合如图1.5所示，用捏铬合金扁电热丝压着薄膜，再瞬时通以大电流加热，接着用空气或通冷却水强制封缝冷却，最后放开压板。本方法结构上略比热板封合复杂，但适用于易热变形与受热易分解的薄膜，所得封口质量较好，因冷却占有时间，故生产率受到限制，只适用于间歇封合，在热电丝与薄膜间常用耐热防粘的聚四氟乙烯织物，薄膜另一端承压台上带耐热的硅橡胶衬垫，使焊缝均匀。1-压板 2-扁电热丝 3-防粘材料 4-封缝 5-薄膜 6-耐热橡胶垫 7-工作台图1.5 脉冲加压封合熔断封合如图1.6所示，将热源与要封合的薄膜靠近，使封口部融化成球状。这种封缝的封口强度较大，适用于热收缩薄膜，但不适应热分解性的薄膜。1，3-薄膜 2-封缝 4，5-冷却板 6-加热板图1.6 热板熔焊封合高频封合如图1.7所示，薄膜用上、下电极压着，外加高频电源时，聚合物有感应阻抗而发热融化形成封缝，因是内部加热，中心温度较高而不过热，所得封缝强度较高，对聚氯乙烯很适合，但不适用低阻抗薄膜。 1-压头 2-高频电极 3-封缝 4-薄膜 5-工作台图1.7 高频加压封合电磁感应封合，向圈状的电阻通上高频电流，就在其周围产生高频磁场，磁场内如有磁性材料就会根据磁滞损耗而发热，若在薄膜之间加上很薄的磁性材料，或在塑料中预先掺加一些磁性氧化铁粉，塑料即瞬时熔化粘合，加热部分可不需直接和塑料袋接触，因此能连续又高速地进行封合，适合于生产线的生产，这是近几年内热封塑料的新方法。红外线封合，将红外线直接照射在薄膜有关位置进行熔化封口，照射源的发热极高，深色容易加热，对透明薄膜只要在封口层下铺上黑布即可。本方法能对一般加热无法封口的聚四氟乙烯和厚度达56毫米以上的聚乙烯片进行封合，这亦是近年来国内外研制出热封塑料的新方法。1.3包装机、封口机国内外发展现状我国封口机等包装机械起步较晚，1990年尚未形成完备的工业体系，95筹划后，我国封口机等包装机械得到快速发展，年平均增长速度大于30%，进入2000年以后，仍以20%的速度增长。经过20多年的发展，我国封口机等包装机械已成为机械工业中十大行业之一。无论是产量还是产值，都取得了令人瞩目的成绩1。近20年来的发展，我国封口机已经从人工参与较多的手工封口技术逐渐发展到现在全自动封口技术。随着电子技术和机械制造的成熟和发展，全自动封口机也向着更加高精尖的领域发展。但是手动和半自动的封口机应用较为广泛，还并未摆脱人力需求较多的缺点。目前我国的封口机研究主要分为三个方面：1.创新设计方面的研究；2.安全设计技术方面的研究；3.卫生设计技术方面的研究2。国外的包装封口技术成熟较早，高频封合，超声波封合，电磁感应封合，红外线封合等封口方法研究较早，已经非常成熟了。德国、意大利、英国、瑞士、和法国等，都是世界上很重要的包装机、封口机生产国家。德国的封口机在制造和技术性能等方面居世界领先地位。一些大公司生产的封口机采用光电感应，以光标控制，并配有防静电装置。德国的包装封口机出口比例占80%左右，是世界上最大的包装机械出口国。意大利是仅次于德国的第二包装封口机制造大国，其封口机械多用于食品工业，具有性能优良，外观考究，价格便宜的特点。目前世界各国对包装机封口机的发展十分重视，尤其是封口机的精确化、智能化和自动化的研究，高科技产品不断涌现。生产高效化、资源高利用化、产品节能化、实用化、科研成果商业化已经成为世界各国的包装封口机械发展的趋势。无论国内还是国外，应用最广泛的还是热封式的封口机，纵封器多选用滚轮式热封器，选择这种热封方法的好处就是稳定、简单、经济、便于维修；横封器千差万别，但主要还是以热封为主。国外高档包装、精密包装多用超声波封合，因为这种封口方式热效应极小，不起皱，无封合痕迹。量产时也经常用到红外线封合的方式，这种方式不但封合精确，而且封合深度可达56mm，是比较新的封合方式。国内外自动化较高的封口机对本课题的研究有很大帮助。1.4本文主要研究工作本文首先确定了包装机的总体布局，然后提出了封口系统的具体设计方案，根据方案，主要的设计和研究内容有： a. 颗粒包装机的原理方案设计； b. 颗粒包装机的传动系统方案设计； c. 纵封机构的详细设计； d. 横封机构的详细设计； e . 切断机构的详细设计。2 包装机封口系统总体方案设计2 包装机封口系统总体方案设计2.1总体方案分析包装机中封口的方法多样，但是效率高，自动化高的包装机往往用的还是热封的封口方法。热封方法也是应用最广的一种方法。普遍情况下颗粒状物品的包装袋都是塑料类制品，借助热变形，热封器很容易的就能将薄膜封合在一起，而塑料制品热塑性良好，冷却后强度较高，封口质量稳定性好。考虑到设计任务要求的包装速度30-60袋/min。热封系统的连续性和自动化要求要高，相比间歇性的封口系统，连续制袋更为优。在方案选择优化的时候回转型的热封器应该优先考虑使用。2.2总体方案提出方案一：卧式间歇制袋三边封口系统，如图2.1所示。1-卷筒薄膜 2-导辊 3-成型器 4-导杆 5-张口器 6-横封器 7-加料器 8-纵封牵引器 9-分切刀 10-成品袋图2.1卧式间歇制袋三边封口系统此类型的封口原理如图2.1所示。卷筒塑料薄膜1经导辊2引入成型器3，在成型器3和导杆4的作用下形成U形并由张口器5撑开。当加料器7下行进入加料位置时，横封器6闭合，同时装填物料。随后，横封器6和加料器7复位。然后。纵封器8闭合热封并牵引薄膜移动一个袋位。最后由切刀9把包装袋切断。方案二：立式间歇制袋中缝封口系统，如下图2.2所示。毕业设计（论文）1-供料器 2-导辊 3-卷筒薄膜 4-成型器5-加料管 6-成型筒7-纵封器 8-横封牵引器 9-成品器图2.2立式间歇制袋中缝封口系统如图2.2所示，卷筒塑料薄膜3经导辊2被引入成型器4，通过成型器4和加料管5以及成型筒6的作用，形成中缝搭接的圆筒形。其中加料管5的作用为：外作制袋管，内为输料管。封合时，纵封器7垂直压合在套于内筒和外壁的薄膜搭接处，加热形成牢固的纵封。然后，纵封器复位，由横封器8闭合对薄膜进行横封同时向下牵引一个袋的距离，并在最终位置加压切断。可见，每一次横封可以同时完成上袋的下口和下袋的上口封合。而物料的填充实在薄膜受牵引下移时完成的。方案三：立式连续制袋三边封口系统，如下图2.3所示。1-卷筒薄膜 2-导辊 3-成型器 4-加料器 5-纵封滚轮 6-横封辊 7-切断刀 8-成品袋图2.3立式连续制袋三边封口系统如图2.3所示卷筒薄膜在纵封滚轮的牵引下，经导辊进入制袋成型器形成种纸管状。纵封滚轮在牵引的同时封合纸管对接两边缘。随后由横封辊闭合实行横封切断。同样，每次横封动作可同时完成上袋的下口和下袋的上口封合，并切断分离。物料的充填是在纸管受纵封牵引下行至横封闭合前完成的。2.3总体方案确定 a. 方案1和方案2都是间歇制袋的，工作效率没有方案3高。 b. 方案1的横封和纵封以及方案2的横封，机械动作复杂，要求的机械结构也相对复杂。相比之下方案3更优。 c. 方案2和方案3的横封器包含了切断机构，故此可以考虑使用横封切断一体。 d. 方案3节省了空间、时间，又考虑到方便、造价低等特点，此次选用立式连续制袋三边封口包装机。纵封原理方案的确定，如下图2.4所示：1-热辊 2-塑料薄膜 3-封缝图2.4 回转滚筒封合简图如图2.4所示，塑料薄膜2经过热辊1的牵引热封在封缝3处热合。这种封合方式既考虑了效率，又考虑了经济性和稳定性。横封原理方案确定，如下图2.5所示：1、3-辊体 2-加热管图2.5 横封辊结构简图如图2.5所示，在一个回转周期内，辊体两次对塑料薄膜进行加热封合。2.4传动方案确定薄膜袋的封口过程如图2.6所示，物料从1进入包装袋，包装袋在2处开始纵封，经过3的横封，完成封口，最后再由切断机构对包装袋进行切断。1-纵封器 2-横封器 3，4，5，6，7，8，9，10-链轮 11-切断装置图2.6 传动方案装配简图电机将动力通过小链轮传到大链轮4上，带动主轴上的链轮5和链轮7。链轮5通过链条将动力传到链轮6上，链轮6带动纵封器2运转。带轮7经链条将动力传到链轮8上，链轮8带动偏心链轮10作不等速回转，然后偏心链轮10将动力传送到链轮9上带动横封器3的回转。主电机的确定：由于整台机器较小，功率、扭矩都较小，故而不需要较大的电机。由于要实现电机变速，综上所述，参考机械设计手册和同类型的小型机器，选择型号为LL86HB156的步进电机，其主要性能参数如下所示：步距角（）：1.8；相电流（A）：6.0；设定转速（r/min）：300r/min；保持转矩（Nm）：12.2；转动惯量(gcm)：4000；重量（kg）：5.4。总传动比分配：机器的包装速度是：30-60袋/min，所以横封器啮合次数应该达到30-60次/min，袋长范围为60-180mm，据此，计算纵封器的转速n。袋长暂取L=100mm，包装效率暂定Q=30袋/min，则包装完一袋需要的时间为2秒。使纵封辊旋转一周刚好封合两个袋长，则由公式（2.1）可知纵封辊的半径： 2L=2R （2.1）将所取数值代入，则纵封辊半径R32mm。由公式（2.2）可知纵封辊的角速度：（2.2）将数值代入，则纵封辊的角速度z=1.5625rad/s 包装的线速度=30袋/min100mm/袋=3000mm/min=50mm/s （2.3）则可得纵封辊的转速n15r/min （2.4）传动比的具体分配如下，电机到减速装置的减速比为6，减速装置到纵封系统的减速比为3.33，减速装置到横封系统的减速比为1.8。主轴转速计算：综合上述传动比的分配，主轴转速计算如下，见公式（2.5）： n主轴 =n电机i链轮减速 =3006=50r/min （2.5）主轴最小直径计算，见公式（2.6）： d0A=23.17mm （2.6）设计轴时一般考虑轴上的键槽对强度的影响，设计时应该根据槽的个数增大尺寸，其经验公式计算如下，见公式（2.7）： d=d023.3mm25mm （2.7）最终主轴最小直径取25mm。2.5小结设计之初，传动系统选择的主要减速方式是：涡轮蜗杆，齿轮减速，其传动比小，但是强度大。经过导师指导，换成了一大一小链轮组合来代替部分齿轮和涡轮蜗杆进行减速。链轮配合的最大传动比可以达到10；并且由于本包装机整体尺寸较小，所需要的力也不大，工作条件完全可以满足，所以最终选择了依靠链轮组来对传动系统进行减速工作。3 包装机封口系统部件设计3 包装机封口系统部件设计塑料薄膜及其复合材料是自动制袋包装机中最常用的包装材料，特别是多层复合薄膜，因为它的气密性良好以及高强度而广泛应用于食品包装中。塑料薄膜的封口采用热融封合的方法，具体操作是：对塑料薄膜的两个接触面加热，使其处于熔融的热塑化状态，再给封接部位施压，使薄膜两个封接面融合密封牢固。影响封合质量的因素主要是加热温度、封合压力和和作用时间。热融封合的方法有多种形式2，最常用的是电阻加热法和脉冲加热法，另外还有高频电加热封合、超声波加热封合、电磁加热封合和红外线加热封合等。每种方法均适用于一定品种范围的塑料材料。在自动制袋装填包装机中，广泛应用电阻加热的热融封合方法，因其具有机构简单，调控方便的特点。而且，用于食品包装的薄膜主要是聚乙烯及其复合材料居多，也就是说主要以聚乙烯为热封合材料，因此用电阻加热封合法是完全能满足要求的3。连续制袋包装机中有两个封合装置：纵封装置和横封装置，分别实现包装袋的纵缝封接和横向封合。他们均采用电阻加热的封合方法。3.1纵封器的设计在连续式自动制袋装填包装机中，由于薄膜连续输送，因此其纵缝封接是连续进行的。为此采用一对滚轮式电阻加热的热融封接器来实现连续纵封。在此，热融封接滚轮不仅完成包装薄膜制袋的纵向热封，同时还起到对包装薄膜的辅助牵引输送作用。也就是说，牵引和纵封是同时进行的，牵引滚轮同时也是纵封滚轮。如下图3.1所示是纵封执行机构的结构。两纵封辊轮的圆筒内均装有加热器，发热元件一般用电阻发热线圈，绕装在支座上，再通过支座安装在轴承座或者安装板上。当纵封辊轮随轴旋转时，加热器固定不动，持续的对辊子的圆筒壁均匀加热。加热温度通过测温器测量，并由温控表控制器变化范围。纵封器的动力来源在传动系统设计时候已经提到，通过链轮带动了纵封器的主动轴，纵封器的主动轴和被动轴通过一对相互啮合的齿轮同时驱动两轴，使纵封辊实现相对旋转。毕业设计（论文）1-加热线圈 2-套筒 3-纵封辊 4-弹性挡圈 5-调节支杆 6-导热套筒 7-轴承 8-纵封轴图3.1 纵封器结构图如图3.1所示，纵封装置主要由一对纵封辊1组成，辊子的外圆周表面紧密压合，压合力来自弹簧力的作用。纵封辊分别安装在轴的左端，由螺母固定，使得辊轮可随轴转动。轴7的两端轴承固定安装。另外一轴可以相对滑动，滑动的目的是调节两纵封辊的相对距离和压力，其上端固定一个调节支杆8。在纵封辊的封合圆柱表面上都加工有均匀细密的网纹，以增加封口的牢固度，使热封美观而且质量得到保证。另外，由于纵封辊轮在工作中长时间处于加热状态，并连续相对滚压运转，因此需要有较好的综合力学性能。在实际生产中可采用合金结构钢加工，如40Cr等钢材制造。对于纵封辊轮的受力情况，已知低密度聚乙烯和钢之间的静滑动摩擦系数f=0.27，设调节支杆上的弹簧的预紧力为200N，则对纵封辊产生的摩擦力为： F=2000.27=54N （3.1）已知纵封辊的直径为D=64mm，由公式T=可得：（3.2）则纵封辊的功率，由公式（3.3）： P纵=181W （3.3）则主轴的功率P=P纵i=431W （3.4）3.2横封器的设计横封器用于复合薄膜包装袋的横向热熔封合。横封器是将经纵封器进行纵向封合后筒状的包装材料，按照工艺要求的长度规格进行横向封合，按照横封器工作的运动形式，可分为连续运动和间歇运动两种形式。根据设计需要，本次设计中采用连续式纵封装置。因塑料袋装机有连续或间歇运动之分，故横封器在机能、运动形式、实现运动的机构及横封的结构方面往往有较大差异，即使是连续式横封器，若该机仅只需完成单一规格袋的，一般较简单，如要适用多规格可调的袋装机就较为复杂。将一对轴线平行反向等速回转的滚轮的一方或双方加热，在二滚轮中通过封口薄膜进行封焊，其滚轮结构如下图3.2所示，这种结构又称横封器，用来对连续运动的薄膜进行塑料袋横向封口。滚轮依靠支杆4上的弹簧保持弹性接触，其压紧力大小可通过锁紧螺母1和调节套筒2等来获得。其中主动齿轮8带动从动齿轮14等速回转，横封辊也就等速回转接触加热。在滚轮内装有电热丝卷绕后外套钢管的加热棒，电流由碳刷5和滑环（图中未画出）与加热棒中的电热丝相通。滚轮外形呈菱形（见界面A-A），利用留下的圆弧部分封口，在圆弧面上可刻有网状花纹，以利封口美观并保证封口质量。热封辊的有效长度（150mm）必须大于最大袋宽（120mm），热封辊的半径r应使其热封时的线速度与塑料移动速度相等。横封辊材料可用40Cr钢，温度可在100178摄氏温度范围内调节。1-锁紧螺母 2-调节套筒 3-机架 4-支杆 5-碳刷 6-横封辊 7-横封主动轴 8-主动齿轮 9-轴套 10-从动链轮 11-传动链轮 12-螺母 13-从动轴 14-从动齿轮 15-弹簧挡圈 16-加热棒 17-弹性垫片 18-支架图3.2 横封器横封器的一些设计计算：由于包装袋袋宽范围为：70-120mm，所以横封辊的长度120mm，这里设计为150mm。由于包装袋的袋长范围为：60-180mm，设计选择的长度为100mm，平均袋长Lp=120mm，单轴热封头头数取q=2，所以横封辊半径r可由下式（3.5）得出： r=38mm （3.5）应用于连续制袋式袋装机上的横封机构有如下一些工艺要求应满足，设计连续式袋装机的横封器应能满足如下一些工艺要求：（1）速度的同步热封时，热封头与连续运动着的袋筒须具有同步的速度。否则，封口部位就可能发生起皱或拉长，甚至断裂等不现象。当袋长规格有变化时，尤其要注意这一点。因此，采用回转型的热封头，由于半径固定不变，往往采用不等速运动机构（如偏心轮机构、转动导杆机构等）来带动，以便适应调节其封合线速度满足热封要求。（2）横封头的不等速运动由于横封时，要求横封头在袋筒运动方向上的线速度和袋筒的运动速度相同，所以横封头必须作不等速运动。此外，工作中的横封头是处于高温状态（温度高于100），为了防止包装材料发生过热现象，应使横封头的横封动作结束，就很快速让开，所以横封头也必须作不等速运动，常用的不等速机构有偏心链轮机构和传动导杆机构，本次设计采用的是偏心链轮机构。（3）速度的无极可调当包装机的生产能力和包装袋袋长规格变化时，由于横封头的回转半径不能调，所以只有改变横封头的回转速度，即横封速度的连续可调。3.3偏心链轮的设计计算偏心链轮机构是一种不等速机构，它被广泛应用在立式包装机连续横封辊的传动链中。通过调节偏心链轮不等速机构，可使连续式包装机的横封辊满足如下一些工艺要求：热封时，热封头与连续运动着的袋筒必须具有同步的线速度，否则，封口部位就可能发生起皱或拉长甚至断裂等不良现象，当袋长规格有变化时，尤其应当注意这一点。如图3.3所示，偏心链轮不等速回转机构它由两个相同齿数的主从动带轮2、4和一个张紧轮5，再绕以套筒辊子带3构成。其中主动带轮2由分配轴带动作匀速回转，其偏心距可以借助滚花手轮1进行调整。从动带轮4则绕定轴作不等速回转，并经中间传动装置带动热封器的热封头实现不等速回转。1-辊花手轮 2-主动带轮 3-套筒辊子带 4-从动带轮 5-张紧轮图3.3偏心链轮不等速回转机构运动规律分析：图3.4所示为偏心链轮机构工作原理简图。设O、O2分别表示主从动链轮的回转中心，其中心距OO2=L，节圆半径O1A=O2B=R；主动带轮的偏心距OO1=e，角速度为w0。若某瞬间的角位移为，相应的从动带轮的角位移为，当主动带轮节圆上任一点A转到与带AB相切时，该点的瞬时线速度为vA，其值vA=w0，（=AO，为A点的瞬时回转半径），设它与带同向分速度为vA，令vA与vA的夹角为，则其值由公式（3.6）得：图3.4 偏心链轮机构工作简图（3.6）（3.7）由图3.4可见，同一根带在张紧时A、B两点的线速度应该相等，即vB=vA若vB与从动带轮的节圆相切，并令该轮的瞬时速度为，则由公式（3.8）：（3.8）故得：（3.9）上式表明，当主动偏心轮以w0等角速回转时，则从动链轮作变角速度转动。偏心链轮输出运动的特性曲线见图（图3.5），实质上它反映了w-的变化规律。根据不同袋长需要，输出满足工艺要求的角速度带动横封器，是设计偏心链轮机构时必须考虑的可调问题，欲得到所需的角速度，在实际应用中有两个不同的途径:直接调节选用热合瞬时角，调解主动链轮上的偏心距。调节选用热合瞬时的角，即是利用式(3.9)或图（图3.5）特性曲线，使其中偏心距e、链轮半径R及两轮回转中心距L不变的条件下，根据输出的角速度，找到相应的主动轮瞬时转角，在该瞬时使横封器的热封件与料袋上的光电色标处在封合状态。由此可见，当袋长变化时应先打开不等速回转机构输出轴到横封器输入轴间的传动链。待偏心轮上OO1连线与两回转中心连线O1O2调到应有的夹角时，让横封器的热封件相啮合，再合上暂时打开了的传动链，横封传动时开时合，且找准夹角也十分麻烦，一般采用甚少。图3.5偏心链轮机构输出运动特性曲线调节主动链轮的偏心距同样亦可达到改变输出角速度满足热封的需要，它是利用特性曲线的两个极值点作为专门的热封点，偏心距的改变可使输出的极大角速度在-0( 1+ e/R)0之间；同样也可使输出的极小角速度在0( 1-e/R )0之间。与此同时，速度极限角1、2 分别有向/2、3/2靠拢的微小变化，包装机在规定的袋长范围内，其中偏小规格利用的极点进行热合，偏大规格利用这一极点输出角速度进行热合。如将经换算后袋长值刻在相应的偏心距的标尺上，只要调节偏心距到预定的袋长刻度上并加以固定，就能立即使用。这种方法调整方便，得到广泛应用。这种机构就叫可调式偏心链轮，见图3.6。图3.6可调式偏心链轮结构简图调整时首先松开调整螺杆上的锁紧螺母，然后转动调整螺杆，使偏心链轮所需调整的刻度值对准传动轴中心，调节好之后将其锁紧即可。偏心链轮偏心位置相对横封辊的位置调整见图3.3。偏心链轮与链轮1的齿数相同，前后横封辊齿轮的齿数相同，后横封辊齿轮齿数是齿轮1齿数的2倍。这样，偏心链轮沿传动轴转一圈，链轮1与齿轮1也相应转一圈，而前后横封辊齿轮只转半圈。这就是说，偏心链轮沿传动轴转一圈，横封辊转半圈，对一袋进行封口。经主机点动运转，当前横封辊上的A点与后横封辊上的B点重合时，调节偏心轴的位置，使偏心链轮的偏心方向与链条紧边运动轨迹方向垂直，并使偏心轴处于链条紧边的一侧，然后将齿轮1与后横封辊齿轮相啮合即可。由于偏心链轮不等速回转机构输出角速度的大小与偏心距e、链轮半径R、两轮轴中心距L各参数有关，因此设计偏心链轮不等速机构时，e、R、g也是必须计算确定的重要参数。由前分析可知，主动链轮的输出角速度的两个极限值: （3.10）两式左端、为从动轮与主动轮的角速度之比，用字母i表示，改写成: （3.11）如前所述，制袋工艺要求热封件在热合瞬间与包装料袋运动线速度相同，则有： = （3.12）式中：Rh-横封件的回转半径，故得：（3.13）在设计时可在规定袋长范围内取中间袋长或称平均袋长lp 的热封计算值，可使e=0、i=1，由式(3.13)可知：（3.14）设偏心链轮的转速为n0(r/min)，由于： =n0/30 （3.15）则：（3.16）代入（3.10），可得： f=（l/lp）0 （3.17）也可写if=l/lp。与式（3.11）联立，求得不同袋长所对应的主动链的偏心距： ef=（1-if）R （3.18）根据机械设计手册上链轮齿数选取的优先数列，先取链轮的齿数Z=31，链条节距P取8mm，中心距为300mm，则此偏心链轮的节圆半径R应为： R= （3.19）则当袋长为100mm时，偏心链轮的偏心距为：（3.20）令偏心链轮（分配轴）的转速为n0，则根据公式（3.14），可得n0=30r/min。在装配和调整不等速机构时，可遵循以下方法：1）首先把偏心链轮调节在处，即链轮中心和主轴中心重合。转动偏心链轮使其偏心线（即调节螺杆轴线）垂直于两链轮轴的中心连线，同时使最小袋长值的一边靠近链条主动边。2）确保横封辊正处于热合状态，即封切刀相互接合状态。3）配上链条，完成安装。4）按要求调节偏心值到需要的袋长值，如此即可启动机器工作。偏心链轮不等速机构的优点在于结构简单，精度要求较低，使用调整方便。但其调速范围因为取决于链轮偏心值，因此受到结构的限制。而且值大侧带张紧轮摆动范围大，其张力波动大，对运动不利。另外，此结构不适于高速运动和可逆传动，速度越高，带跳动越历害。3.4剪切机构的设计利用卷筒包装材料来实现物料的包装，都存在着成为单个包装产品的切断工序，切断的方式根据热封方式、包装材料输送形式和切断方法可分为热切和冷切两类，热切如高频加热到、脉冲电加热熔断和电加热切刀等；冷切如回转刀、铡刀、剪刀、和锯齿刀等多种。热切：它是靠薄膜受热熔化和施加一定压力而使薄膜分开的一种方法。采用热切的切断机构可与横封机构合在一起，在横封同时，进行热切断。热切中有高频加热刀，电热丝熔断及电加热切刀等。其中高频加热刀用在间歇式袋装机上，对聚氟乙烯薄膜袋进行封口，同时完成切断，实际是一只具有刃口的电极；电热丝中间的一根12毫米左右直径的圆电热丝，根据需要可选择断续或连续通入脉冲电流，电热丝与薄膜直接接触使熔化的薄膜切断；电加热切刀是具有刃及热量可使薄膜切断。冷切及其机构：冷切是利用金属刀刃的锋利度使薄膜在横截面上受剪切力而分开薄膜的料袋方法。下图3.7为辊刀式切断装置。 1-转刀 2-定刀图3.7 辊刀式切断装置回转刀切断机构如图3.7所示，由转刀与固定组合而成，两刀的形状尺寸完全相同，仅安装方向相反，回转刀顺料袋前进方向作等速回转，每袋一周，动刀与定刀间有微隙，保证无袋时不会打坏刀尖。有袋时顺利分切。工作时。回转刀刃与定刀刃间不是全线同时相遇的，而是在刀刃的的全长上按12左右的倾角依次相遇的，这样似剪刀一般，更有利于将薄膜分割开。回转刀切断包装袋的速度应大于薄膜前进的速度。为保持切刀锋利，两刃间有微隙，这样切断薄膜袋时，并不是靠两把金属刀刃完全相遇来完成的，而是靠活动刀刃线速度大于薄膜袋运动速度，产生的挤与拉相结合将薄膜分割开。所以，刀的回转线速度小于薄膜前进速度是不行的，即使等于薄膜前进的线速度的话，也是切而不断。只有回转刀比薄膜有较高的线速度，将薄膜剪切变形。强度大大削弱，然后使前一包装袋赶快离开本体到拉断作用。因该回转刀切断机构不是与横封机构设计在一起的，而切断时必须切在横封接缝正中，才能使薄膜袋外形美观。因而切断在机构横封器的下面，有一切断刀与横封器间的同步问题，解决同步问题就必须设计切断机构的相位调节装置。3.5 剪切相位调节机构的设计剪切相位调节机构如下图3.8所示，相位调节装置可通过调节两链轮的相对位置来实现。1-轴套挡环 2-螺母 3-轴套 4-从动链轮 5-键 6-弹簧 7-六角螺栓 8-轴承 9-主轴 10-剪切辊刀图3.8 剪切相位调节机构如图3.8所示，带动回转刀轴回转的链轮4的轴向固定靠弹簧6的推力，当切断刀工作不与横封器同步时，只要用手按图示向右推动链轮4，则链轮4沿轴9上的键5克服弹簧力，离开主动链轮，并根据滞后或超前的情况分别对链轮4作逆或顺时针回转一定角度后再将链轮4送回原处，与主动轮链轮链条啮合，即能满足同步要求。3.6小结在本节所有内容中，偏心链轮的设计和剪切相位调节机构的设计是难点也是重点。而之所以要设计这两个机构和所选的封口系统有直接关系，所选的连续性的封口系统，自动化高、效率高、人为参与过程较少，这就带来了一个问题，长时间的运转，机器所积累的误差不能通过人为的消除，这样不论是对包装质量、还是包装美观度都有很大的影响。同时，为了节约成本，这两个机构的设计也必不可少，不能因为袋长发生变化就需要跟换横封器和切断机构。所以说这两个机构体现了整机的自动化程度。4 链轮的设计计算4 链轮的设计计算由于本包装机整体较小，多数设计任务是外形和尺寸的设计，力求整机稳定。由于本机的功率和扭矩非常小，参照其他同类型的机器，所选用和设计的零件都能满足机器的正常运转。因为本机对链轮使用较多，这里只选取主轴用于减速工作的从动链轮进行设计计算。链轮的结构如下图4.1所示。图4.1 链轮4.1 链轮的介绍链传动是一种挠性传动，它由链条和链轮（小链轮和大链轮）组成（如图4.1），通过链轮轮齿与链条链节的啮合来传递运动和动力，链传动在机械制造中应用广泛。与摩擦型的带传动相比，链传动无弹性滑动和整体打滑现象，因而能保持准确的平均传动比，传动效率较高；又因链条不需要像带那样张得很紧，所以作用于轴上的径向压力较小；链条采用金属材料制造，在同样的使用条件下，链传动的整体尺寸较小，结构较为紧凑；同时，链传动能在高温和潮湿的环境中工作。与齿轮传动相比，链传动的制造与安装精度要求较低，成本也低。在远距离传动时，其结构比齿轮传动轻便的多。链传动的主要缺点是：只能实现平行轴间链轮的同向传动；不宜用在载荷变化很大、高速和急速反向的传动中。传动链又可以分为短节距精密滚子链（简称滚子链）、齿形链等类型。其中滚子链常用于传动系统的低速级，一般传递的功率在100kW以下，链速不超过15m/s，推荐使用的最大传动比imax=8.齿形链应用较少。毕业设计（论文）4.2 链轮的失效形式链轮和链条相比，链轮的强度高，使用寿命较长，所以链传动的失效，主要是链条的失效，其主要失效形式是 a. 链条疲劳破坏. 链条各元件在变应力作用下，经过一定循环次数，链板发生疲劳断裂，滚子，套筒表面出现疲劳点蚀和疲劳裂纹.在正常润滑条件下，链板的疲劳强度是决定链传动承载能力的主要因素。 b. 链条铰链的磨损铰链磨损会使链节距增大而产生跳齿和脱链.该失效形式一般发生在开式或润滑不良的链传动中。 c. 链条铰链胶合在润滑不当或链轮转速过高时，链条铰链的销轴和套筒的工作表面会因润滑油膜破坏，在高温，高压下直接接触导致两表面粘结，相对运动使粘结部位撕开，形成表面撕开而损坏，称为胶合，因而要限制链传动的极限转速。 d. 链板疲劳破坏链在松边拉力和紧边拉力的反复作用下，经过一定的循环次数，链板会发生疲劳破坏。正常润滑条件下，疲劳强度是限定链传动承载能力的主要因素。 e. 过载拉断这种拉断常发生于低速重载或严重过载的传动中。 4.3 链轮的详细设计计算由于电机到主轴的传动比为6，对于大小链轮，根据链轮齿数的优先数列，小齿数取17，大齿数取102，所选的滚子链规格和主要参数如下：ISO链号：05B；滚子直径：d1=5mm；内链节宽：b1=3mm；销轴直径：d2=2.31mm；内链板高度：h2=7.11mm；排距：pt=5.64mm；抗拉载荷：单排4.4kN，双排7.8kN。由于系统的载荷不是很大，单排链足以满足系统的需要，所以链选择单排链。最终的滚子链的标记为：05B-1-54 GB/T1243-1997。则根据以上参数，由公式（4.1）可知链轮的分度圆直径为： d= （4.1）代入数据，则有： d1260mm d244mm 根据公式（4.2）和（4.3）知，链轮齿顶圆直径为： damin= （4.2） damax= （4.3）则da1=263mm da2=47mm齿根圆直径，根据公式（4.4）：（4.4）则可得出： =255mm =39mm齿宽根据公式（4-.5）可得： b= （4.5）b=2.79mm齿高根据公式（4-.6）得：（4.6）则齿高定为2.7mm。综上所述，所选的一对链轮的具体参数如下表4.1：表4.1 链轮的具体参数分度圆直径d（mm）齿数Z齿顶圆直径da（mm）齿根圆直径df（mm）齿宽b（mm）齿高ha（mm）大链轮260172632552.792.7小链轮4410247392.792.74.4 链传动的合理布置为使链传动能工作正常，应注意其合理布置，布置的原则简要说明如下： a. 两链轮的回转平面应在同一垂直平面内，否则易使链条脱落和产生不正常的磨损。 b. 两链轮中心连线最好是水平的，或与水平面成以下的倾角，尽量避免垂直传动，以免与下方链轮啮合不良或脱离啮合。 4.5 链传动的张紧链传动在安装时，链条应有一定的张紧力，张紧力是通过使链保持适当的垂度所产生的悬垂拉力来获得。目的：使松边不致过松，以免影响链条的正常啮合和产生振动，跳齿和脱链。但张紧力比带传动中要小得多。链传动中如松边垂度过大，将引起啮合不良和链条振动，所以链传动张紧的目的和带传动不同，张紧力并不决定链的工作能力，而只是决定垂度的大小。张紧的方法很多，最常见的是移动链轮以增大两轮的中心距。但如中心距不可调时，也可以采用张紧轮张紧。张紧轮应装在靠近主动链轮的松边上。不论是带齿的还是不带齿的张紧轮，其分度圆直径最好与小链轮的分度圆直径相近。此外还可以用压板或托板张紧。特别是中心距大的链传动，用托板控制垂度更为合理。具体说明如下表（表4.2）：表4.2 链传动的张紧形式传动参数正确布置不正确布置
