惰轮轴工艺工装及钻孔Φ9夹具设计

21页 7200字数+说明书+工艺卡+开题报告+4张CAD图纸

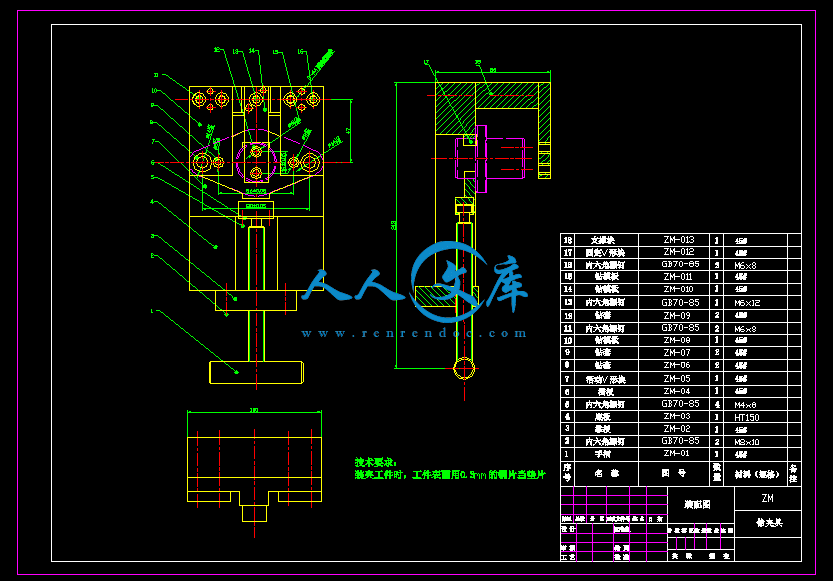

A2-钻夹具装备图.dwg

A3-毛坯图.DWG

A3-零件图.dwg

A4-夹具零件图.dwg

工艺卡.doc

惰轮轴工艺工装及钻孔Φ9夹具设计开题报告.doc

惰轮轴工艺工装及钻孔Φ9夹具设计说明书.doc

目录及摘要.doc


摘 要: 本设计的零件为惰轮轴,选用QT60-2钢。根据零件的形状、尺寸精度、生产的经济效益等各方面的详细分析其加工工艺,多采用专用机床加工。通过对零件的分析,此轴要求精度高,工序适当集中,要求光滑,所以选用工具和尺寸要准。最后对零件进行校核。以便达到零件精度的要求。


关键词:夹具、校核、


Abstract : The design of the axle components are inert choose QT60-2 steel. According to parts of shape, size precision, production and other economic benefits of the detailed analysis of its manufacturing processes, the use of dedicated processing machine. Part of the analysis, accuracy of this axis, the appropriate concentration processes require smooth, and use tools to prospective size. Finally, the parts are checked. To meet the requirements of precision parts.


Keywords : Fixture, Verification,

目   录

摘 要:2


前 言4

一 毕业设计的目的5

二 毕业设计要求的基本任务和要求5

  2.1、基本任务5

           2.1.1、工艺设计的基本任务................................................................5

           2.1.2、夹具设计的基本任务................................................................5

  2.2、设计要求5

           2.2.1、工艺设计的设计要求................................................................5

           2.2.2、夹具设计的设计要求................................................................5

三 惰轮轴毕业设计的方法和步骤6

         3.1、生产纲领的计算与生产类型的确定...............................................6

         3.2、零件材料的分析....................................................................6

         3.3、零件图的分析.........................................................................7

         3.4、确定毛坯.........................................................................8

         3.5、加工工艺路线.....................................................................8

         3.6、确定工序尺寸及其公差...................................................................9

         3.7、确定切削用量........................................................................10

         3.8、机床及工艺设备的选择..................................................................10

         3.9、设计工艺过程卡..............................................................................11

         3.10、零件的程序编制............................................................................12

四 夹具设计12

         4.1、夹具设计的目的和要求..................................................................12

         4.2、夹具类型的确定..............................................................................13

         4.3、定位装置的设计..............................................................................13

         4.4、夹紧装置的设计..............................................................................16

         4.5、导向装置的设计及其它装置结构、夹具体的确定......................18

         4.6、确定夹具技术要求和有关尺寸、公差配合...................................18

         4.7、夹具精度分析与计算.....................................................................19

      结  论...................................................................................20

      致  谢.............................................................................................20


参考文献21

前 言

   在本次设计中,主要包括以下几个步骤:

惰轮轴的工艺设计:

   确定毛坯,确定工艺路线,确定工序切削用量,确定工时定额的计算。

惰轮轴夹具的设计:

   设计夹具装置,导向装置,确定夹具技术要求和有关尺寸,公差配合,夹具精度分析和计算。

   毕业设计要达到的主要目标及技术要求:

  设计的零件尺寸要求精度高,表面粗糙度也高,要求表面光滑。本零件制品为大批量生产。
