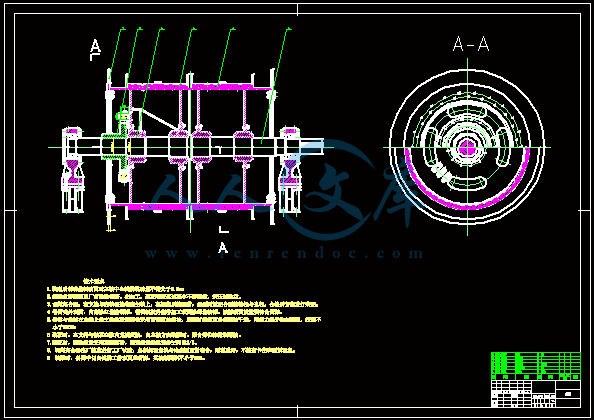

120万吨双立井提升主井提升设备的选型计算（全套设计及CAD图纸）
收藏
资源目录
压缩包内文档预览：
编号：1001157
类型：共享资源
大小：3.73MB
格式：RAR
上传时间：2017-01-25
上传人：机****料
认证信息
个人认证
高**（实名认证）
河南
IP属地：河南
50
积分
- 关 键 词：
-
万吨双
立井
提升
晋升
设备
装备
选型
计算
全套
设计
cad
图纸
- 资源描述：
-
- 内容简介：
-
i 目 录 摘 要 . 1 . 2 第一章 运输部分选型计算 . 错误 !未定义书签。 一、计算条件 . 错误 !未定义书签。 二、采煤机的选型 . 错误 !未定义书签。 1、预选 . 错误 !未定义书签。 2、验 算 . 错误 !未定义书签。 三、刮板输送机的选型 . 错误 !未定义书签。 1、预选 . 错误 !未定义书签。 2、验算 . 错误 !未定义书签。 四、顺槽用转载机的选型 . 错误 !未定义书签。 五、带式输送机的选型 . 错误 !未定义书签。 1、预选 . 错误 !未定义书签。 2、验算 . 错误 !未定义书签。 六、电机车和矿车的选用 . 错误 !未定义书签。 1、确定机车最高牵引矿车数 . 错误 !未定义书签。 2、电机车台数计算 . 错误 !未定义书签。 第二章 主立井提升设备选型计算 . 错误 !未定义书签。 一、计算条件 . 错误 !未定义书签。 二、一次提升量的计算 . 错误 !未定义书签。 1、箕斗的选定 . 错误 !未定义书签。 2、提升钢丝绳的选择 . 错误 !未定义书签。 3、提升机和天轮的选择 . 错误 !未定义书签。 4、提升机与井筒相对位置的计算 . 错误 !未定义书签。 5、预选提升电动机 . 错误 !未定义书签。 6、提升系统总变位质量 m . 错误 !未定义书签。 7、运动学参数计算 . 错误 !未定义书签。 8、动力学参数计算 . 错误 !未定义书签。 9、电动机容量校核 . 错误 !未定义书签。 10、提升电耗及效率 . 错误 !未定义书签。 第三章 副立井提升设备选型计算 . 错误 !未定义书签。 一、计算条件 . 错误 !未定义书签。 二、矿用罐笼的选择及验算 . 错误 !未定义书签。 1、选择提升钢丝绳和尾绳 . 错误 !未定义书签。 2、选择提升机 . 错误 !未定义书签。 3、井塔高度. 错误 !未定义书签。 4、预选电动机 . 错误 !未定义书签。 5、提升系统总变位质量 m . 错误 !未定义书签。 、确定提升加 ,减速度 a1,. 错误 !未定义书签。 7、运动学参数计算 . 错误 !未定义书签。 8、动力学参数计算 . 错误 !未定义书签。 9、电动机功率校验 . 错误 !未定义书签。 10、防滑校验 . 错误 !未定义书签。 11、副井作业平衡表 . 错误 !未定义书签。 第四章 排水设备的选型设计 . 错误 !未定义书签。 一、计算条件 . 错误 !未定义书签。 二、预选水泵的型号与台数 . 错误 !未定义书签。 1、水泵必须的总排水能力 . 错误 !未定义书签。 2、水泵所须的扬程的估算 . 错误 !未定义书签。 3、初选水泵 . 错误 !未定义书签。 三、选择管路系统 . 错误 !未定义书签。 1、管路趟数 . 错误 !未定义书签。 2、管路材料 . 错误 !未定义书签。 3、排水管内径 . 错误 !未定义书签。 4、验算壁厚 . 错误 !未定义书签。 5、选择吸水管径 . 错误 !未定义书签。 四、计算管路特性 . 错误 !未定义书 签。 1、管路布置 . 错误 !未定义书签。 2、估算管路长度 . 错误 !未定义书签。 3、阻力系数 计算 . 错误 !未定义书签。 4、管路特性方程 . 错误 !未定义书签。 5、绘制管路特性曲线 . 错误 !未定义书签。 6、电动机功率 . 错误 !未定义书签。 7、电耗计算： . 错误 !未定义书签。 第五章 通风设备选型 . 错误 !未定义书签。 一、计 算条件 . 错误 !未定义书签。 二、风机选型 . 错误 !未定义书签。 1、计算风源必须产生的风量和风压 . 错误 !未定义书签。 2、选择风机 . 错误 !未定义书签。 3、确定通风机的工矿点 . 错误 !未定义书签。 4、电动机功率计算 . 错误 !未定义书签。 第六章 空气压缩机的选型设计 . 错误 !未定义书签。 一、计算条件 . 错误 !未定义书签。 二、压缩空气站供气量的确定 . 错误 !未定义书签。 三、估算空压机必须的出口压力 . 错误 !未定义书签。 四、选择空压机的型号和台数 . 错误 !未定义书签。 五、选择输气管管径 . 错误 !未定义书签。 六、压缩空气站年电耗确定 . 错误 !未定义书签。 结束语 . 错误 !未定义书签。 附 录 . 错误 !未定义书签。 参考文献 . 错误 !未定义书签。 【外文文献】 1 . 错误 !未定义书签。 中文翻译】 1 . 错误 !未定义书签。 【外文文献】 2 . 错误 !未定义书签。 【中文翻译】 2 . 错误 !未定义书签。 致 谢 . 错误 !未定义书签。 毕业设计说明书 1 120 万吨双立井提升主井提升设备的选型计算 摘 要 本次毕业设计是以煤矿双立井固定机械设备选型为设计对象，主要是为一个年产 120 万吨的矿井设计一套经济而配套的固定机械及运输设备，该矿可采煤层为 9号煤，煤层倾角为 2到 4，可采厚度为 ，采用双立井开拓方式开采，矿井排水高度为 280 米，正常涌水量为 130m3/h，最大涌水量为 250 m3/h，最大涌期为 65天，矿井风量为 114 m3/s，初期负压为 3270期负压 4130 矿设计两个采区，每个采区各设置一个工作面。 该毕业设计主要由井底运输设备的选型设计（包括：采煤机的选型、刮板输送机的选型、转载机的选型、皮带输送机的选型、矿用电机车及矿车的选择和辆数的确定等）、提升设备的选型设计（包括：主井提升系统的选型、副井提升系统的选型等）和流体机械设备的选型设计（包括：中央水泵房的布置及排水方案的确定、水泵的选型和泵台数的确定；通风机房的布置及通风机选型和台数的确定；压风机房的布置及压风机的选型和台数的确定等）。 关键词：运输机械 提升机 排水设备 毕业设计说明书
