保温瓶内盖塑料模具设计【同 酒瓶内盖】【11张CAD图纸和说明书】

目   录

前   言     ………………………………………………………………………(1)

 1  塑件的工艺性分析     ……………………………………………………(3)

  1.1  产品技术要求     ………………………………………………………(3)

 1.2  塑件工艺分析     ………………………………………………………(3)

  1.3  材料收缩率        ………………………………………………………(4)

   2  注塑模的设计要点     ……………………………………………………(5)

 3  注塑模的设计      …………………………………………………………(6)

  3.1  注塑模与注塑机的关系      …………………………………………(6)

3.2  分型面的设计     ………………………………………………………(8)

 3.3  浇注系统与排溢系统的设计     ……………………………………(9)

3.4  成型零件的设计      …………………………………………………(13)

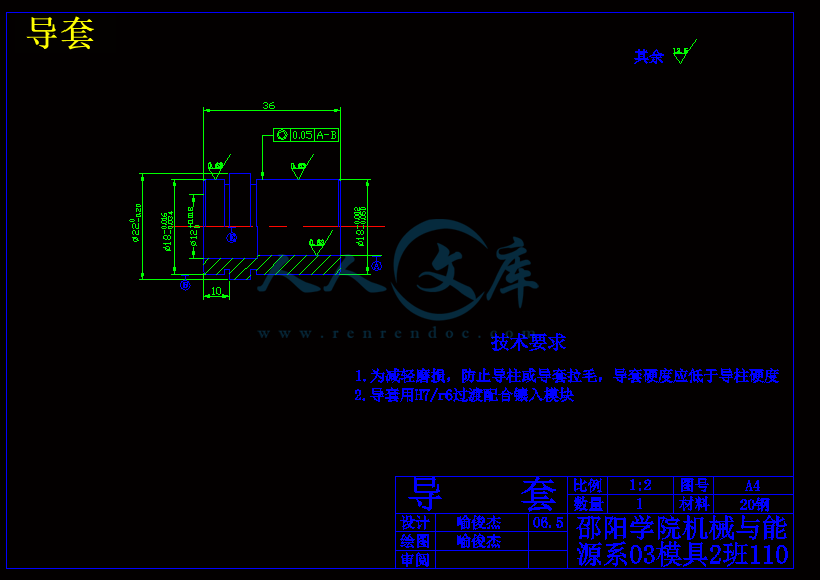

        3.5  合模导向机构的设计      ……………………………………………(16)

3.6  推出机构的设计      …………………………………………………(18)

 3.7  温度调节系统的设计      ……………………………………………(20)

3.8  模架的设计     …………………………………………………………(22)

4  模具装配的工艺过程设计     …………………………………………(23)

 4.1  模具总的装配程序        ……………………………………………(23)

 4.2  模具装配的要点      …………………………………………………(23)

5  模具的安装、调试及护    …………………………………(26)

设 计 总 结     ………………………………………………………………(27)

参 考 文 献    ………………………………………………………………(28)

致 谢         …………………………………………………………………(29)

前   言

    大学三年时光转瞬即逝。在惊叹时光飞逝的同时，我们也面临着毕业设计的来临。毕业设计作为专科三年的学业安排，是对大学三年所学知识的一场大检测，是对大学三年专业知识的一次全面总结，也是在参加工作前对理论知识的进一步加强和巩固，并进行的一次全面实践 ，对模具设计的全过程的学习。

模具是工业生产中极为广泛的主要工艺装备，采用模具生产零部件，具有高效、节材、成本低、保证质量等一系列优点，是当代工业生产的重要手段和工艺发展方向。许多现代工业的发展和科技水平的提高，在很大程度上取决于模具工业的发展水平。因此，模具工业以成为国民经济的基础之一。随着中国当前的经济形势的日趋好转，在“实现中华民族的伟大复兴”口号的倡引下，中国的制造业也日趋蓬勃发展；而模具技术已成为衡量一个国家制造业水平的重要标志之一，模具工业能促进工业产品生产的发展和质量提高，并能获得极大的经济效益，因而引起了各国的高度重视和赞赏。在日本，模具被誉为“进入富裕的原动力”，德国则冠之为“金属加工业的帝王”，在罗马尼亚则更为直接：“模具就是黄金”。可见模具工业在国民经济中重要地位。我国对模具工业的发展也十分重视，早在1989年3月颁布的《关于当前国家产业政策要点的决定》中，就把模具技术的发展作为机械行业的首要任务。

塑料以成为在钢铁、木材、水泥之后的第四代工业基础材料，越来越广泛地在各行各业应用。其中注塑成型在塑料的各种成型工艺中所占的比例也越来越大。随着社会的经济技术不断发展，对注塑成型的制品质量和精度要求都有不同程度的提高。塑料制品的造型和精度直接于模具设计和制造有关系，对注塑制品的要求就是对模具的要求。有人说，模具是现代工业之母。新的世纪已经到来了，世界各国对模具生产技术非常重视，出现许多新工艺、新技术。从而促进模具制造技术的不断提高和发展。一个国家模具生产能力的强弱、水平的高低，直接影响着许多工业部门的新产品更新换代，影响着产品质量和经济效益的提高。

塑料制品生产中先进合理的成型工艺、高效的设备、先进的模具是必不可少的重要因素。塑料模具对实现塑料成型工艺要求和塑件使用要求起着十分重要的作用。任何塑件的生产和更新换代都是以模具更新为提前的，由于目前工业和民用塑件的产量猛增，质量要求越来越高，因而导致了塑料模具研究、设计和制造技术的迅猛发展。近年来，塑料模具的产量和水平发展十分迅速，高效率、自动化、大型、长寿命、精密模具在模具产量中所战比例越来越大。注塑成型模具就是将塑料先加在注塑机的加热料筒内，塑料受热熔化后，在注塑机的螺杆或活塞的推动下，经过喷嘴和模具的浇注系统进入模具型腔内，塑料在其中固化成型。

本次毕业设计的主要任务是红酒保温瓶内盖注塑模具的设计。也就是设计一个注塑模具来生产保温瓶内盖产品，以实现自动化提高产量。针对保温瓶内盖的具体结构，通过此次设计，使我对注塑模具设计有了较深的认识。同时，在设计过程中，通过查阅大量资料、手册、标准，结合教材上的知识也对注塑模具的组成结构（成型零部件、浇注系统、导向部分、推出机构、排气系统、模温调节系统）有了系统的认识，拓宽了视野，丰富了知识，为将来独立完成模具设计积累了一定的经验。

此次设计是在导师的带领下通过同学的热情帮助进行的首次毕业设计。在此，衷心感谢罗玉梅老师的悉心指导和身边同学的热心帮助！对于此次毕业设计，肯定难免存在很多的错误和漏洞，还敬请各位老师和同学给予耐心指正。谨表示感谢！

1 塑件的工艺性分析

1.1 产品技术要求

(1) 使用性能

此为保温瓶内盖，对于表面粗糙度的要求不高，但也不能有粗糙感。

(2) 外观

平整，光滑，不能有制造缺陷，如气泡、凹陷、烧焦、疤痕、银纹等。
