电话筒下盖注塑模设计【15张CAD图纸和说明书】

摘要

注塑模具塑料模具是最广泛使用的模具，一般可以完成比较复杂的成型和精度高的塑料制品。本文介绍了注塑模具的特点和发展趋势，以及这种经典的电话筒塑料模具设计。

考虑模具精密塑胶零件，选择两腔模具。在离别的表面外观的产品。采用Z型头直浇道拉料冷料，当主通道，以方便冷凝水胶带剥离出来。分流均衡对称分布，以确保熔融塑料几乎可以达到每个空腔，而入口。为了使动，定模移动可以准确地引导定位机构采用带导销和导套。

利用Pro/E，以达到降低电话筒三维设计及成型部件的设计，分析和成型品质的零件分型面设计完成。在开发设计过程中合理的工艺解决方案，以满足生产要求。

关键词：注塑模具注塑成型电话听筒下盖PRO/E

Cad and Cam of injection mold on phone receiver downer cover

Abstract

Plastic injection?mold plastic mold?is a?mold?of the most widely used,?can?form complex,?high-precision plastic?products.?This paper?introduces the?characteristics and?development trendof injection mold,?and the design?of plastic mold?this classicmobile phone?cover?under the hood.Consider the mold precision plastic parts,choose a two-cavity mold.In parting surface appearance products.Sprue materials using Z-head pull cold slug,when the main channel to facilitate condensate stripping tape out.Shunt a balanced symmetric distribution,to ensure the molten plastic can almost reach each cavity while the inlet. In order to make the?move,?scheduled to die?mobile canaccurately guide the?positioning mechanism?with?guide pinand a guide sleeve.Using PRO/E to achieve lower handset cover three-dimensional design and molding parts design,analysis and completion of molding quality parts parting surface design.Developed a reasonable process solutions in the design process to meet the production requirements.

Key word：Ijection mold Injection forming phone receiver under cover PRO/E

目录

摘要 I

Abstract II

1  概述 1

1.1  塑料成型的特点 1

1.2  选择电话听筒下盖的背景 1

1.3  选择电话听筒下盖选材性能分析及设计内容 1

2  材料的成型特性与注射工艺 3

2.1  塑料 ABS成型特性 3

2.2  塑件材料工艺参数 3

2.3  注塑工艺性分析 5

3  注塑设备的选择 8

3.1  型腔数的确定 8

3.2  计算注射体积 8

3.3  选择注塑机 9

3.4  注射机型号的选定 9

4  成型零件的设计 10

4.1  分型面选择 10

4.2  模仁尺寸的确定 11

4.3  型腔，型芯的尺寸计算 11

4.3.1  型腔的计算 12

4.3.2  型芯尺寸的计算 12

4.3.3  中心距尺寸的计算 13

4.4  模具型腔侧壁及底板厚度计算 14

5  模具相关系统的设计 16

5.1  浇注系统的设计 16

5.1.1  主流道的设计 16

5.1.2  分流道的设计 17

5.1.3  冷料穴和拉料杆的设计 18

5.1.4  浇口的设计 19

5.2  温度调节系统设计 20

5.2.1  冷却效率 20

5.2.2  设计原则 21

5.2.3  冷却时间的确定 22

5.2.4  冷却的布置 22

5.3  顶出机构的设计 23

5.4  导向，定位机构设计 26

5.4.1  导向机构的作用 26

5.4.2  导向机构机构及设计 26

5.5  排气系统 27

6  模架的选用及总装图 28

6.1  模架的选用 28

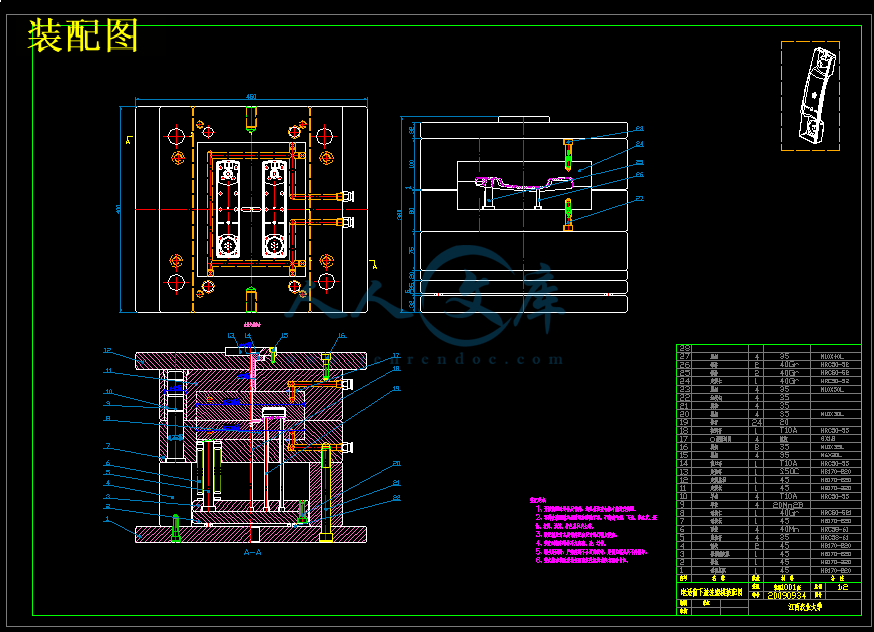

6.2  模具总装图 29

7  注塑机参数的校核 30

总结 32

参考文献 33

致谢 34

1  概述

1.1 塑料成型的特点

在聚合物加工领域中，塑料制品的模具成形，称为塑料模具，称为塑料。塑料优化设计，现代聚合物加工的一个主要问题领域。

1.2 选择电话听筒下盖的背景

注塑模是目前最广泛使用的所有塑料模具的模具，形成了复杂的能够高精确度的塑料制品。模具设计到模具豁免“的方向;精密注塑设备，超高速，全电动，和智能化方向发展这一主题手机模具设计及成型工艺分析的涵盖范围内。
