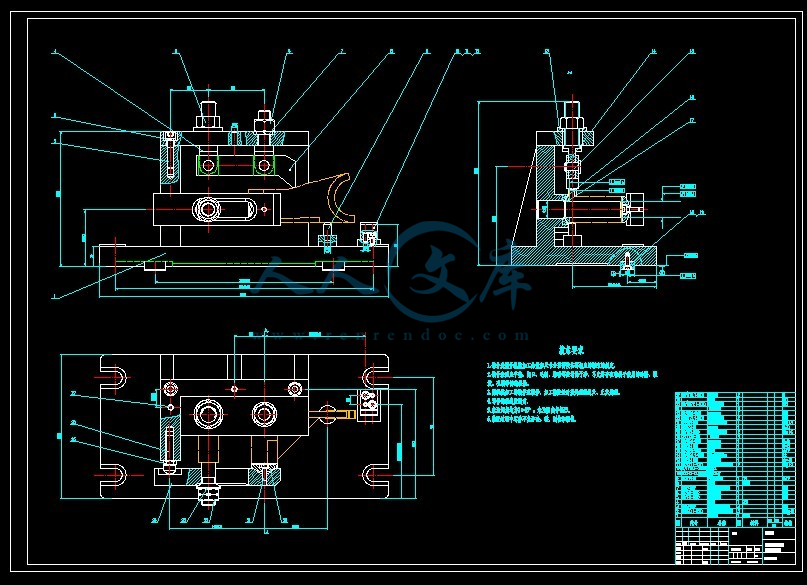

CA6140车床831002拨叉铣叉口面夹具设计（含CAD图纸源文件）
收藏
资源目录
压缩包内文档预览：(预览前20页/共22页)
编号：10145810
类型：共享资源
大小：2.55MB
格式：ZIP
上传时间：2018-06-03
上传人：机****料
认证信息
个人认证
高**（实名认证）
河南
IP属地：河南
50
积分
- 关 键 词：
-
ca6140
车床
拨叉铣叉口面
夹具
设计
cad
图纸
源文件
- 资源描述：
-
- 内容简介：
-
下载后文件包含有 CAD 图纸和说明书,咨询 Q 197216396 或 119709851机 械 制 造课 程 设 计 (论 文 )题 目:拔叉的机械加工工艺规程及铣叉口侧面铣床夹具设计 所 在 学 院专 业班 级姓 名学 号指 导 老 师年 月 日下载后文件包含有 CAD 图纸和说明书,咨询 Q 197216396 或 119709852目录1：序言.2：概述.2.1 夹具的现状几生产对其提出新的要求.2.2 现代夹具的发展发向.2.3 机床夹具及其功用 .2.4 机床夹具在机械加工中的作用.2.5 机床夹具组成和分类.2.6 机床夹具的分类.2.7 机床夹具设计特点.2.8 机床夹具的设计要求.3：零件的分析.2.1 零件的作用.2.2 零件的工艺分析.4：工艺规程设计.3.1 确定毛坯的制造形式.3.2 基面的选择.3.3 制定工艺路线.3.4 机械加工余量 工序尺寸及毛坯尺寸的确定.3.5 确立切削用量及基本工时.5：夹具设计.4.1 问题的提出.4.2 夹具设计.下载后文件包含有 CAD 图纸和说明书,咨询 Q 197216396 或 119709853总结.参考文献.致谢.下载后文件包含有 CAD 图纸和说明书,咨询 Q 197216396 或 119709854下载后文件包含有 CAD 图纸和说明书,咨询 Q 197216396 或 1197098551、序 言课程设计在我们学完大学的全部基础课、技术基础课之后进行的，这是我们在进行毕业设计对所学各课程的深入综合性的总复习，也是一次理论联系实际的训练，因此，它在我们的大学生活中占有重要的地位。另外在做完这次毕业设计之后，我得到一次在毕业工作前的综合性训练，我在想我能在下面几方面得到锻炼： （1）运用机械制造工艺学课程中的基本理论以及在生产实习中学到的实践知识，正确地解决一个零件在加工中的定位，夹紧以及工艺路线安排，工艺尺寸确定等问题，保证零件的加工质量。（2）提高结构设计能力。通过设计夹具的训练，获得根据被加工零件的加工要求，设计出高效，省力，经济合理而能保证加工质量的夹具的能力。（3）学会使用手册以及图表资料。掌握与本设计有关的各种资料的名称，出处，能够做到熟练的运用。 就我个人而言，我希望通过这次毕业设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己发现问题、分析问题和解决问题的能力，为今后参加祖国的“ 四化” 建设打一个良好的基础。由于个人能力有限，设计尚有许多不足之处，恳请各位老师给予指教，本人将表示真诚的感谢！2、 零件的分析2.1 零件的作用题目所给的零件是 CA6140 车床的拨叉。它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用。零件上方的 25 孔与操纵机构相连，二下方的 60 半孔则是用于与所控制齿轮所在的轴接触。通过上方的力拨动下方的齿轮变速。两件零件铸为一体，加工时下载后文件包含有 CAD 图纸和说明书,咨询 Q 197216396 或 119709856分开。2.2 零 件 的 工 艺 分 析CA6140 车床共有两处加工表面，其间有一定位置要求。分述如下：1. 以 25mm 孔为中心的加工表面这一组加工表面包括：25H7mm 的孔，以及 42mm 的圆柱两端面，其中主要加工表面为 25H7mm 通孔。2. 以 60mm 孔为中心的加工表面这一组加工表面包括：60H12 的孔，以及 60H12 的两个端面。主要是60H12 的孔。2. 铣 16H11 的槽这一组加工表面包括：此槽的端面，16H11mm 的槽的底面，16H11mm 的槽两侧面。3. 以 M221.5 螺纹孔为中心的加工表面。这一组加工表面包括：M221.5 的螺纹孔，长 32mm 的端面。主要加工表面为 M221.5 螺纹孔。这两组加工表面之间有着一定的位置要求，主要是：（1） 60 孔端面与 25H7 孔垂直度公差为 0.1mm.。（2） 16H11mm 的槽与 25H7 的孔垂直度公差为 0.08mm。由上面分析可知，加工时应先加工一组表面，再以这组加工后表面为基准加工另外一组。3、 工 艺 规 程 设 计3.1 确定毛坯的制造形式零件材料为 HT200。考虑零件在机床运行过程中所受冲击不大，零件结构又比较简单，故选择铸件毛坯。下载后文件包含有 CAD 图纸和说明书,咨询 Q 197216396 或 1197098573.2 基面的选择基面选择是工艺规程设计中的重要工作之一。基面选择得正确与合理可以使加工质量得到保证，生产率得以提高。否则，加工工艺过程中回问题百出，更有甚者，还会造成零件的大批报废，是生产无法正常进行。（1）粗基准的选择。对于零件而言，尽可能选择不加工表面为粗基准。而对有若干个不加工表面的工件，则应以与加工表面要求相对位置精度较高的不加工表面作粗基准。根据这个基准选择原则，现选取 25 孔的不加工外轮廓表面作为粗基准，利用一021.组共两块 V 形块支承这两个 42 作主要定位面，限制 5 个自由度，再以一个销钉限制最后 1 个自由度，达到完全定位,然后进行铣削。（2）精基准的选择。主要应该考虑基准重合的问题。当设计基准与工序基准不重合时，应该进行尺寸换算，这在以后还要专门计算，此处不再重复。3.3 制定工艺路线制定工艺路线的出发点,应当是使零件的几何形状、尺寸精度及位置精度等技术要求能得到合理的保证,在生产纲领已确定的情况下,可以考虑采用万能性机床配以专用夹具,并尽量使工序集中来提高生产率。除此之外，还应当考虑经济效果，以便使生产成本尽量下降。（1）. 工艺路线方案一工序一 粗、钻、扩、铰、精铰 25、60 孔工序二 粗、精铣 60、25 孔下端面。工序三 粗、精铣 25 孔上端面工序四 粗、精铣 60 孔上端面工序五 切断。工序六 铣螺纹孔端面。工序七 钻 22 孔（装配时钻铰锥孔） 。下载后文件包含有 CAD 图纸和说明书,咨询 Q 197216396 或 119709858工序八 攻 M221.5 螺纹。工序九 粗铣 半精铣 精铣槽所在的端面工序十 粗铣 半精铣 精铣 16H11 的槽。工序十一 检查。上面的工序加工不太合理，因为由经验告诉我们大多数都应该先铣平面再加工孔，那样会更能容易满足零件的加工要求，效率不高，但同时钻两个孔，对设备有一定要求。且看另一个方案。（2）. 工艺路线方案二工序一 粗、精铣 25 孔上端面。工序二 粗、精铣 25 孔下端面。工序三 钻、扩、铰、精铰 25 孔。工序四 钻、扩、铰、精铰 60 孔。工序五 粗、精铣 60 孔上端面工序六 粗、精铣 60 孔下端面。工序七 切断。工序八 铣螺纹孔端面。工序九 钻 22 孔（装配时钻铰锥孔） 。工序十 攻 M221.5 螺纹。工序十一 粗铣 半精铣 精铣槽所在的端面工序十二 粗、半精铣 精铣 16H11 的槽。工序十三 检查。上面工序可以适合大多数生产，但是在全部工序中间的工序七把两件铣断，对以后的各工序的加工定位夹紧不方便，从而导致效率较低。再看另一方案。下载后文件包含有 CAD 图纸和说明书,咨询 Q 197216396 或 119709859（3）. 工艺路线方案三工序一 粗、精铣 25 孔上端面。工序二 粗、精铣 25 孔下端面。工序三 钻、扩、铰、精铰 25 孔。工序四 钻、扩、铰、精铰 60 孔。工序五 粗、精铣 60 孔上端面工序六 粗、精铣 60 孔下端面。工序七 铣螺纹孔端面。工序八 钻 22 孔（装配时钻铰锥孔） 。工序九 攻 M221.5 螺纹。工序十 粗铣 半精铣 精铣槽所在的端面。工序十一 粗、半精铣 精铣 16H11 的槽。工序十二 切断。工序十三 检查。此方案仍有先钻孔再铣平面的不足，所以这个方案仍不是最好的工艺路线综合考虑以上各方案的各不足因素，得到以下我的工艺路线。（4）. 工艺路线方案四工序一 以 42 外圆为粗基准，粗铣 25 孔下端面。工序二 精铣 25 孔上下端面。工序三 以 25 孔上端面为精基准，钻、扩、铰、精铰 25 孔,孔的精度达到 IT7。工序四 以 25 孔为精基准，粗铣 60 孔上下端面。工序五 以 25 孔为精基准，精铣 60 孔上下端面，保证端面相对孔的垂直度误差不超过 0.1。工序六 以 25 孔为精基准，钻、镗、铰 60 孔，保证空的精度达到 IT8。工序七 以 25 孔为精基准，铣螺纹孔端面。下载后文件包含有 CAD 图纸和说明书,咨询 Q 197216396 或 1197098510工序八 以 25 孔为精基准，钻 20 孔（装配时钻铰锥孔） 。工序九 以 25 孔为精基准，钻一个 20 孔，攻 M221.5 螺纹。工序十 以 25 孔为精基准，铣槽端面。工序十一 以 25 孔为精基准，铣 16H11 的槽保证槽的侧面相对孔的垂直度误差是 0.08。工序十二 两件铣断工序十三 检查。虽然工序仍然是十三步，但是效率大大提高了。工序一和工序二比起工艺路线方案二快了一倍（实际铣削只有两次，而且刀具不用调整） 。多次加工60、25 孔是精度要求所致。以上工艺过程详见图 3。3.4 机械加工余量、工序尺寸及毛皮尺寸的确定“CA6140 车床拨叉” ；零件材料为 HT200，硬度 190210HB，毛坯重量1.45kg，生产类型为中批量，铸造毛坯。据以上原始资料及加工路线，分别确定各家工表面的机械加工余量、工序尺寸及毛坯尺寸如下：（1）.外圆表面（42）考虑其零件外圆表面为非加工表面，所以外圆表面为铸造毛坯，没有粗糙度要求，因此直接铸造而成。（2）. 外圆表面沿轴线方向长度方向的加工余量及公差（25，60 端面） 。查机械制造工艺设计简明手册 （以下称工艺手册 ）表 2.126，取25，60 端面长度余量均为 2.5（均为双边加工）铣削加工余量为：粗铣 2mm半精铣 0.7mm产品型号 零件图号机械加工工艺过程卡片产品名称 零件名称 拨叉（CA6140) 共 2 页 第 1 页材 料 牌 号 HT200 毛 坯 种 类 铸件 毛坯外形尺寸 每毛坯件数 2 每 台 件 数 2 备 注工 艺 装 备 工 时 工序号工 名序 称工 序 内 容车间工段设 备夹具 刀具 量具 准终 单件1 铸造 铸2 时效 热3 涂底漆 表4 铣 铣 25 孔上下端面 金工 X53 专用铣夹具 硬直合金端铣刀 游标卡尺5 钻 钻、扩、铰孔 25 孔 金工 Z5125A 专用钻夹具 钻头、铰刀 内径百分表6 铣 铣螺纹孔端面 金工 X53K 专用铣夹具 硬直合金端铣刀7 铣 粗铣槽 16H11 金工 X62K 专用铣夹具 三面刃铣刀 深度游标卡尺8 镗 粗镗 60 孔 金工 T68 专用镗夹具 硬直合金镗刀 内径千分尺9 铣 粗铣 60 上下端面 金工 X63 专用铣夹具 镶齿套式面铣刀 千分尺10 铣 半精铣槽 16H11 金工 X53K 专用铣夹具 三面刃铣刀 深度游标卡尺11 钻 钻 20.5 金工 Z525 专用钻夹具 直柄短麻花钻 内径千分尺12 攻 攻 221.5 螺纹孔 金工 Z535 专用夹具 细柄机用丝锥13 铣 精铣 16H11 槽侧面 金工 XA5032 专用铣夹具 高速钢立铣刀 内径千分尺14 铣 精铣 60 上下端面 金工 X63 专用铣夹具 硬质合金端铣刀 千分尺15 镗 精镗 60 孔 金工 T68 专用镗夹具 单刃镗刀16 铣 两件铣断 金工 X62 专用铣夹具 中齿锯片铣刀17 去毛刺 金工设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期）标记 处数 更改文件号 签 字 日 期 标记 处数 更改文件号 签 字 日 期产品型号 零件图号机械加工工艺过程卡片产品名称 零件名称 拨叉（CA6140） 共 2 页 第 2 页材 料 牌 号 HT200 毛 坯 种 类 铸件 毛坯外形尺寸 每毛坯件数 2 每 台 件 数 2 备 注工 艺 装 备 工 时 工序号工 名序 称工 序 内 容车间工段设 备夹具 刀具 量具 准终 单件18 检查设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期）标记 处数 更改文件号 签 字 日 期 标记 处数 更改文件号 签 字 日 期产品型号 831002 零件图号机械加工工序卡片产品名称 拨叉 零件名称 拨叉 共 12 页 第 5 页车间 工序号 工序名 材料牌号5 精铣 HT200毛胚种类 毛片外形尺寸 每毛胚可制件 每台件数铸件 173X85X82 1 1设备名称 设备型号 设备编号 同时加工件数卧式铣床 X63 1夹具编号 夹具名称 切削液专用夹具工序工时/min工位器具编号 工位器具名称准终 单件被吃刀量 进给量 主轴转速 切削速度 工步工时/min工序号 工步内容 工艺装备 进给次数 mm mm/r r/min m/min 机动 辅助5 以 25 孔为精基准，精铣 60 孔上下端面 铣刀，游标卡尺 1 1.0 0.14 37.5 26.5 0.25 0.32设计 审核 标准化 会签标记 处数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期产品型号 零件图号 1机械加工工序卡片产品名称 CA6140 零件名称 拨叉 共 9 页 第 1 页车间 工序号 工序名称 材 料 牌 号01 粗精铣 25 下 端面 HT200毛 坯 种 类 毛坯外形尺寸 每毛坯可制件数 每 台 件 数铸件 1 1设备名称 设备型号 设备编号 同时加工件数1夹具编号 夹具名称 切削液工序工时 (分)工位器具编号 工位器具名称准终 单件主轴转速 切削速度 进给量 切削深度 工步工时工步号 工 步 内 容 工 艺 装 备 r/min m/min mm/r mm 进给次数 机动 辅助1 粗铣25 下端面 YG6 硬质合金端铣刀，游标卡尺 220 6.44 0.15 1.3 102 精铣25 下端面，保证尺寸 22 YG6 硬质合金端铣刀，游标卡尺 220 6.44 0.15 1.3 10设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期）标记 处数 更改文件号 签 字 日 期 标记 处数 更改文件号 签 字 日 期产品型号 零件图号机械加工工序卡片产品名称 CA6140 零件名称 拨叉 共 9 页 第 3 页车间 工序号 工序名称 材 料 牌 号03 钻扩铰25 孔 HT200毛 坯 种 类 毛坯外形尺寸 每毛坯可制件数 每 台 件 数铸件 1 1设备名称 设备型号 设备编号 同时加工件数夹具编号 夹具名称 切削液工序工时 (分)工位器具编号 工位器具名称准终 单件主轴转速 切削速度 进给量 切削深度 工步工时工步号 工 步 内 容 工 艺 装 备 r/min m/min mm/r mm 进给次数 机动 辅助1 钻23 孔 YT1，90偏刀，游标卡尺 380 21.6 0.48 2 22 扩24.8 孔 YT1，90偏刀，游标卡尺 1000 24.8 0.7 2 33 铰24.94 孔 YT1，90偏刀，游标卡尺 380 9.12 0.62 0.4 14 精铰25 孔 保证尺寸 25H7 YT1，90偏刀，游标卡尺设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期）标记 处数 更改文件号 签 字 日 期 标记 处数 更改文件号 签 字 日 期产品型号 零件图号机械加工工序卡片产品名称 CA6140 零件名称 拨叉 共 9 页 第 4 页车间 工序号 工序名称 材 料 牌 号04 粗精铣60 上端面 HT200毛 坯 种 类 毛坯外形尺寸 每毛坯可制件数 每 台 件 数铸件 1 1设备名称 设备型号 设备编号 同时加工件数夹具编号 夹具名称 切削液工序工时 (分)工位器具编号 工位器具名称准终 单件主轴转速 切削速度 进给量 切削深度 工步工时工步号 工 步 内 容 工 艺 装 备 r/min m/min mm/r mm 进给次数 机动 辅助1 粗铣上端面 YG6 端铣刀 123 46.4 0.35 2 62 精铣上端面，保证尺寸 12d1 YG6 端铣刀 123 46.4 0.35 2 6设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期）标记 处数 更改文件号 签 字 日 期 标记 处数 更改文件号 签 字 日 期产品型号 零件图号机械加工工序卡片产品名称 CA6140 零件名称 拨叉 共 9 页 第 6 页车间 工序号 工序名称 材 料 牌 号06 钻、镗、铰 60 孔 HT200毛 坯 种 类 毛坯外形尺寸 每毛坯可制件数 每 台 件 数铸件 1 1设备名称 设备型号 设备编号 同时加工件数夹具编号 夹具名称 切削液工序工时 (分)工位器具编号 工位器具名称准终 单件主轴转速 切削速度 进给量 切削深度 工步工时工步号 工 步 内 容 工 艺 装 备 r/min m/min mm/r mm 进给次数 机动 辅助1 钻55 孔 专用夹具，钻头 380 21.6 0.7 2 32 镗59.9 孔 专用夹具，镗刀 380 24.8 0.62 2 33 铣60 孔，保证尺寸 60H12 专用夹具，铣刀 380 9.12 0.48 0.4 1设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期）标记 处数 更改文件号 签 字 日 期 标记 处数 更改文件号 签 字 日 期产品型号 零件图号机械加工工序卡片产品名称 CA6140 零件名称 拨叉 共 9 页 第 7 页车间 工序号 工序名称 材 料 牌 号07 铣 M22 螺纹孔端面 HT200毛 坯 种 类 毛坯外形尺寸 每毛坯可制件数 每 台 件 数铸件 1 1设备名称 设备型号 设备编号 同时加工件数组合机床 1夹具编号 夹具名称 切削液工序工时 (分)工位器具编号 工位器具名称准终 单件主轴转速 切削速度 进给量 切削深度 工步工时工步号 工 步 内 容 工 艺 装 备 r/min m/min mm/r mm 进给次数 机动 辅助1 粗铣 M22 端面 YG6 端铣刀 123 46.4 0.35 2 62 精铣 M22 端面 YG6 端铣刀 123 46.4 0.35 2 6设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期）标记 处数 更改文件号 签 字 日 期 标记 处数 更改文件号 签 字 日 期产品型号 零件图号机械加工工序卡片产品名称 CA6140 零件名称 拨叉 共 9 页 第 8 页车间 工序号 工序名称 材 料 牌 号08 钻攻 M22 螺纹孔 HT200毛 坯 种 类 毛坯外形尺寸 每毛坯可制件数 每 台 件 数铸件 1 1设备名称 设备型号 设备编号 同时加工件数夹具编号 夹具名称 切削液工序工时 (分)工位器具编号 工位器具名称准终 单件主轴转速 切削速度 进给量 切削深度 工步工时工步号 工 步 内 容 工 艺 装 备 r/min m/min mm/r mm 进给次数 机动 辅助1 钻20.04 的孔 专用夹具，钻头 186 6.46 1 2 22 攻 M22 螺纹 专用夹具，丝锥 6 1设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期）标记 处数 更改文件号 签 字 日 期 标记 处数 更改文件号 签 字 日 期产品型号 零件图号机械加工工序卡片产品名称 CA6140 零件名称 拨叉 共 9 页 第 9 页车间 工序号 工序名称 材 料 牌 号09 铣槽 HT200毛 坯 种 类 毛坯外形尺寸 每毛坯可制件数 每 台 件 数铸件 1 1设备名称 设备型号 设备编号 同时加工件数1夹具编号 夹具名称 切削液工序工时 (分)工位器具编号 工位器具名称准终 单件主轴转速 切削速度 进给量 切削深度 工步工时工步号 工 步 内 容 工 艺 装 备 r/min m/min mm/r mm 进给次数 机动 辅助1 铣槽端面，保证 440-0.3 铣刀，错齿三面铣刀 160 45.4 1 2 22 铣 16H11 槽，保证 16H11 铣刀，错齿三面铣刀 142 68.1 0.1 0.4 4设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期）标记 处数 更改文件号 签 字 日 期 标记 处数 更改文件号 签 字 日 期产品型号 零件图号机械加工工序卡片产品名称 CA6140 零件名称 拨叉 共 9 页 第 2 页车间 工序号 工序名称 材 料 牌 号02 粗精铣 25 上 端面 HT200毛 坯 种 类 毛坯外形尺寸 每毛坯可制件数 每 台 件 数铸件 1 1设备名称 设备型号 设备编号 同时加工件数1夹具编号 夹具名称 切削液工序工时 (分)工位器具编号 工位器具名称准终 单件主轴转速 切削速度 进给量 切削深度 工步工时工步号 工 步 内 容 工 艺 装 备 r/min m/min mm/r mm 进给次数 机动 辅助1 粗铣25 上端面 YG6 硬质合金端铣刀，游标卡尺 220 6.44 0.15 1.3 102 精铣25 上端面，保证尺寸 22 YG6 硬质合金端铣刀，游标卡尺 220 6.44 0.15 1.3 10设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期）标记 处数 更改文件号 签 字 日 期 标记 处数 更改文件号 签 字 日 期产品型号 零件图号机械加工工序卡片产品名称 CA6140 零件名称 拨叉 共 9 页 第 5 页车间 工序号 工序名称 材 料 牌 号05 粗精铣60 上端面 HT200毛 坯 种 类 毛坯外形尺寸 每毛坯可制件数 每 台 件 数铸件 1 1设备名称 设备型号 设备编号 同时加工件数1夹具编号 夹具名称 切削液工序工时 (分)工位器具编号 工位器具名称准终 单件主轴转速 切削速度 进给量 切削深度 工步工时工步号 工 步 内 容 工 艺 装 备 r/min m/min mm/r mm 进给次数 机动 辅助1 粗铣下端面 YG6 端铣刀 123 46.4 0.35 2 62 精铣下端面，保证尺寸 12d1 YG6 端铣刀 123 46.4 0.35 2 6设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期）处数 更改文件号 签 字 日 期 标记 处数 更改文件号 签 字 日 期标记 处数 更改文件号 签 字 日 期 标记 处数 更改文件号 签 字 日 期产品型号 831002 零件图号机械加工工序卡片产品名称 拨叉 零件名称 拨叉 共 12 页 第 1 页车间 工序号 工序名 材料牌号I 铣削 HT200毛胚种类 毛片外形尺寸 每毛胚可制件 每台件数铸件 173X85X82 1 1设备名称 设备型号 设备编号 同时加工件数立式铣床 X53 1夹具编号 夹具名称 切削液专用夹具工序工时/min工位器具编号 工位器具名称准终 单件被吃刀量 进给量 主轴转速 切削速度 工步工时/min工序号 工步内容 工艺装备 进给次数 mm mm/r r/min m/min 机动 辅助1 以 42 外圆为粗基准，粗铣 25 孔上下端面 2 1.3 0.08 120 30 0.17 0.20铣刀，游标卡尺标记 处数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期产品型号 831002 零件图号青岛理工大学 机械加工工序卡片 产品名称 拨叉 零件名称 拨叉 共 12 页 第 11 页车间 工序号 工序名 材料牌号11 铣槽 HT200毛胚种类 毛片外形尺寸 每毛胚可制件 每台件数铸件 173X85X82 1 1设备名称 设备型号 设备编号 同时加工件数万能铣床 X61W 1夹具编号 夹具名称 切削液专用夹具工序工时/min工位器具编号 工位器具名称准终 单件被吃刀量 进给量 主轴转速 切削速度 工步工时/min工序号 工步内容 工艺装备 进给次数 mm mm/r r/min m/min 机动 辅助11 粗铣槽 16H11 铣刀，游标卡尺 1 1 0.67 380 196.2 0.87 0.55标记 处数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期产品型号 831002 零件图号机械加工工序卡片产品名称 拨叉 零件名称 拨叉 共 12 页 第 12 页车间 工序号 工序名 材料牌号12 两件切断 HT200毛胚种类 毛片外形尺寸 每毛胚可制件 每台件数铸件 173X85X82 1 1设备名称 设备型号 设备编号 同时加工件数万能铣床 X61W 1夹具编号 夹具名称 切削液专用夹具工序工时/min工位器具编号 工位器具名称准终 单件被吃刀量 进给量 主轴转速 切削速度 工步工时/min工序号 工步内容 工艺装备 进给次数 mm mm/r r/min m/min 机动 辅助12 铣宽 16mm 槽 铣刀，游标卡尺 1 4 2.4 150 196.2 0.456 1.41标记 处数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期产品型号 831002 零件图号机械加工工序卡片产品名称 拨叉 零件名称 拨叉 共 12 页 第 12 页车间 工序号 工序名 材料牌号12 两件切断 HT200毛胚种类 毛片外形尺寸 每毛胚可制件 每台件数铸件 173X85X82 1 1设备名称 设备型号 设备编号 同时加工件数万能铣床 X61W 1夹具编号 夹具名称 切削液专用夹具工序工时/min工位器具编号 工位器具名称准终 单件被吃刀量 进给量 主轴转速 切削速度 工步工时/min工序号 工步内容 工艺装备 进给次数 mm mm/r r/min m/min 机动 辅助12 两件铣断 铣刀，游标卡尺 1 4 2.4 150 196.2 0.456 1.41标记 处数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期产品型号 831002 零件图号机械加工工序卡片产品名称 拨叉 零件名称 拨叉 共 12 页 第 2 页车间 工序号 工序名 材料牌号2 铣削 HT200毛胚种类 毛片外形尺寸 每毛胚可制件 每台件数铸件 173X85X82 1 1设备名称 设备型号 设备编号 同时加工件数卧式铣床 X6140 1夹具编号 夹具名称 切削液专用夹具工序工时/min工位器具编号 工位器具名称准终 单件被吃刀量 进给量 主轴转速 切削速度 工步工时/min工序号 工步内容 工艺装备 进给次数 mm mm/r r/min m/min 机动 辅助2 精铣 25 孔上下端面,达到 H7 级精度 1 1 0.08 150 37.5 0.25 0.16卧铣刀，游标卡尺标记 处数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期产品型号 831002 零件图号机械加工工序卡片产品名称 拨叉 零件名称 拨叉 共 12 页 第 3 页车间 工序号 工序名 材料牌号3 钻、扩、铰 HT200毛胚种类 毛片外形尺寸 每毛胚可制件 每台件数铸件 173X85X82 1 1设备名称 设备型号 设备编号 同时加工件数立式钻床 Z535 1夹具编号 夹具名称 切削液专用夹具工序工时/min工位器具编号 工位器具名称准终 单件被吃刀量 进给量 主轴转速 切削速度 工步工时/min工序号 工步内容 工艺装备 进给次数 mm mm/r r/min m/min 机动 辅助3 以 25 孔上端面为精基准，钻 25 0.43 195 13.5 1.08 0.98扩 25 0.57 275 21.3 0.54 0.52铰 25钻头，游标卡尺1.6 100 7.85 0.52 0.51设计 审核 标准化 会签标记 处数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期产品型号 831002 零件图号机械加工工序卡片产品名称 拨叉 零件名称 拨叉 共 12 页 第 4 页车间 工序号 工序名 材料牌号4 粗铣 HT200毛胚种类 毛片外形尺寸 每毛胚可制件 每台件数铸件 173X85X82 1 1设备名称 设备型号 设备编号 同时加工件数卧式铣床 X63 1夹具编号 夹具名称 切削液专用夹具工序工时/min工位器具编号 工位器具名称准终 单件被吃刀量 进给量 主轴转速 切削速度 工步工时/min工序号 工步内容 工艺装备 进给次数 mm mm/r r/min m/min 机动 辅助4 以 25 孔为精基准，粗铣 60 孔上下端面 2 1.5 0.08 37.5 26.5 0.17 0.56铣刀，游标卡尺设计 审核 标准化 会签标记 处数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期产品型号 831002 零件图号机械加工工序卡片产品名称 拨叉 零件名称 拨叉 共 12 页 第 5 页车间 工序号 工序名 材料牌号5 精铣 HT200毛胚种类 毛片外形尺寸 每毛胚可制件 每台件数铸件 173X85X82 1 1设备名称 设备型号 设备编号 同时加工件数卧式铣床 X63 1夹具编号 夹具名称 切削液专用夹具工序工时/min工位器具编号 工位器具名称准终 单件被吃刀量 进给量 主轴转速 切削速度 工步工时/min工序号 工步内容 工艺装备 进给次数 mm mm/r r/min m/min 机动 辅助5 以 25 孔为精基准，精铣 60 孔上下端面 铣刀，游标卡尺 1 1.0 0.14 37.5 26.5 0.25 0.32设计 审核 标准化 会签标记 处数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期产品型号 831002 零件图号机械加工工序卡片产品名称 拨叉 零件名称 拨叉 共 12 页 第 6 页车间 工序号 工序名 材料牌号6 钻、扩、铰 HT200毛胚种类 毛片外形尺寸 每毛胚可制件 每台件数铸件 173X85X82 1 1设备名称 设备型号 设备编号 同时加工件数立式钻床 Z535 1夹具编号 夹具名称 切削液专用夹具工序工时/min工位器具编号 工位器具名称准终 单件被吃刀量 进给量 主轴转速 切削速度 工步工时/min工序号 工步内容 工艺装备 进给次数 mm mm/r r/min m/min 机动 辅助6 以 25 孔为精基准，钻 60 孔 0.7 60 10.36 1.08 0.33扩 60 孔 0.95 120 21.1 0.54 0.122铰 60 孔钻头，游标卡尺1.6 60 10.55 0.52 0.146设计 审核 标准化 会签标记 处数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期产品型号 831002 零件图号青岛理工大学 机械加工工序卡片 产品名称 拨叉 零件名称 拨叉 共 12 页 第 8 页车间 工序号 工序名 材料牌号8 钻孔 HT200毛胚种类 毛片外形尺寸 每毛胚可制件 每台件数铸件 173X85X82 1 1设备名称 设备型号 设备编号 同时加工件数立式钻床 Z535 1夹具编号 夹具名称 切削液专用夹具工序工时/min工位器具编号 工位器具名称准终 单件被吃刀量 进给量 主轴转速 切削速度 工步工时/min工序号 工步内容 工艺装备 进给次数 mm mm/r r/min m/min 机动 辅助8 以 25 孔为精基准，钻 M22 底孔 0.43 180 11.3 0.13 0.49攻丝 M22 钻头，游标卡尺设计 审核 标准化 会签标记 处数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期产品型号 831002 零件图号机械加工工序卡片产品名称 拨叉 零件名称 拨叉 共 12 页 第 10 页车间 工序号 工序名 材料牌号10 铣端面 HT200毛胚种类 毛片外形尺寸 每毛胚可制件 每台件数铸件 173X85X82 1 1设备名称 设备型号 设备编号 同时加工件数立式铣床 X53K 1夹具编号 夹具名称 切削液专用夹具工序工时/min工位器具编号 工位器具名称准终 单件被吃刀量 进给量 主轴转速 切削速度 工步工时/min工序号 工步内容 工艺装备 进给次数 mm mm/r r/min m/min 机动 辅助10 以 25 孔为精基准，粗铣槽端面 2 1.5 0.08 90 6.44 0.87 0.07以 25 孔为精基准，半精铣槽端面铣刀，游标卡尺 1 1 0.1560 6.44 0.87 0.068设计 审核 标准化 会签标记 处数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期1机 械 制 造课 程 设 计 (论 文 )题 目:拔叉的机械加工工艺规程及铣叉口侧面铣床夹具设计 所 在 学 院专 业班 级姓 名学 号指 导 老 师年 月 日2目录1：序言.2：概述.2.1 夹具的现状几生产对其提出新的要求.2.2 现代夹具的发展发向.2.3 机床夹具及其功用 .2.4 机床夹具在机械加工中的作用.2.5 机床夹具组成和分类.2.6 机床夹具的分类.2.7 机床夹具设计特点.2.8 机床夹具的设计要求.3：零件的分析.2.1 零件的作用.2.2 零件的工艺分析.4：工艺规程设计.3.1 确定毛坯的制造形式.3.2 基面的选择.3.3 制定工艺路线.3.4 机械加工余量 工序尺寸及毛坯尺寸的确定.3.5 确立切削用量及基本工时.5：夹具设计.4.1 问题的提出.34.2 夹具设计.总结.参考文献.致谢.41、序 言课程设计在我们学完大学的全部基础课、技术基础课之后进行的，这是我们在进行毕业设计对所学各课程的深入综合性的总复习，也是一次理论联系实际的训练，因此，它在我们的大学生活中占有重要的地位。另外在做完这次毕业设计之后，我得到一次在毕业工作前的综合性训练，我在想我能在下面几方面得到锻炼： （1）运用机械制造工艺学课程中的基本理论以及在生产实习中学到的实践知识，正确地解决一个零件在加工中的定位，夹紧以及工艺路线安排，工艺尺寸确定等问题，保证零件的加工质量。（2）提高结构设计能力。通过设计夹具的训练，获得根据被加工零件的加工要求，设计出高效，省力，经济合理而能保证加工质量的夹具的能力。（3）学会使用手册以及图表资料。掌握与本设计有关的各种资料的名称，出处，能够做到熟练的运用。 就我个人而言，我希望通过这次毕业设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己发现问题、分析问题和解决问题的能力，为今后参加祖国的“ 四化” 建设打一个良好的基础。由于个人能力有限，设计尚有许多不足之处，恳请各位老师给予指教，本人将表示真诚的感谢！2、 零件的分析2.1 零件的作用题目所给的零件是 CA6140 车床的拨叉。它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用。零件上方的 25 孔与操纵机构相连，二下方的 60 半孔则是用于与所控制齿轮所在的轴接触。通过上方的力拨动下方的齿轮变速。两件零件铸为一体，加工时5分开。2.2 零 件 的 工 艺 分 析CA6140 车床共有两处加工表面，其间有一定位置要求。分述如下：1. 以 25mm 孔为中心的加工表面这一组加工表面包括：25H7mm 的孔，以及 42mm 的圆柱两端面，其中主要加工表面为 25H7mm 通孔。2. 以 60mm 孔为中心的加工表面这一组加工表面包括：60H12 的孔，以及 60H12 的两个端面。主要是60H12 的孔。2. 铣 16H11 的槽这一组加工表面包括：此槽的端面，16H11mm 的槽的底面，16H11mm 的槽两侧面。3. 以 M221.5 螺纹孔为中心的加工表面。这一组加工表面包括：M221.5 的螺纹孔，长 32mm 的端面。主要加工表面为 M221.5 螺纹孔。这两组加工表面之间有着一定的位置要求，主要是：（1） 60 孔端面与 25H7 孔垂直度公差为 0.1mm.。（2） 16H11mm 的槽与 25H7 的孔垂直度公差为 0.08mm。由上面分析可知，加工时应先加工一组表面，再以这组加工后表面为基准加工另外一组。3、 工 艺 规 程 设 计3.1 确定毛坯的制造形式零件材料为 HT200。考虑零件在机床运行过程中所受冲击不大，零件结构又比较简单，故选择铸件毛坯。63.2 基面的选择基面选择是工艺规程设计中的重要工作之一。基面选择得正确与合理可以使加工质量得到保证，生产率得以提高。否则，加工工艺过程中回问题百出，更有甚者，还会造成零件的大批报废，是生产无法正常进行。（1）粗基准的选择。对于零件而言，尽可能选择不加工表面为粗基准。而对有若干个不加工表面的工件，则应以与加工表面要求相对位置精度较高的不加工表面作粗基准。根据这个基准选择原则，现选取 25 孔的不加工外轮廓表面作为粗基准，利用一021.组共两块 V 形块支承这两个 42 作主要定位面，限制 5 个自由度，再以一个销钉限制最后 1 个自由度，达到完全定位,然后进行铣削。（2）精基准的选择。主要应该考虑基准重合的问题。当设计基准与工序基准不重合时，应该进行尺寸换算，这在以后还要专门计算，此处不再重复。3.3 制定工艺路线制定工艺路线的出发点,应当是使零件的几何形状、尺寸精度及位置精度等技术要求能得到合理的保证,在生产纲领已确定的情况下,可以考虑采用万能性机床配以专用夹具,并尽量使工序集中来提高生产率。除此之外，还应当考虑经济效果，以便使生产成本尽量下降。（1）. 工艺路线方案一工序一 粗、钻、扩、铰、精铰 25、60 孔工序二 粗、精铣 60、25 孔下端面。工序三 粗、精铣 25 孔上端面工序四 粗、精铣 60 孔上端面工序五 切断。工序六 铣螺纹孔端面。工序七 钻 22 孔（装配时钻铰锥孔） 。7工序八 攻 M221.5 螺纹。工序九 粗铣 半精铣 精铣槽所在的端面工序十 粗铣 半精铣 精铣 16H11 的槽。工序十一 检查。上面的工序加工不太合理，因为由经验告诉我们大多数都应该先铣平面再加工孔，那样会更能容易满足零件的加工要求，效率不高，但同时钻两个
