- 资源描述：
-

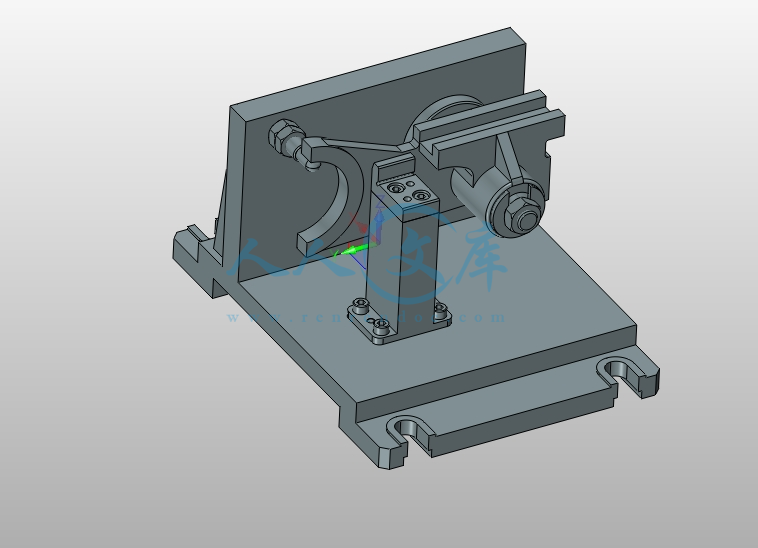

拨叉831002的铣16H11mm底槽夹具设计及加工工艺装备【车床拨叉工艺工装设计及三维实体造型含UG三维及7张CAD图带开题报告+外文翻译】
【需要咨询购买全套设计请加QQ1459919609】图纸预览详情如下：
- 内容简介：
-
1课题申报表指导教师 职称 教研室申报课题名称 车床拨叉工艺工装设计及三维实体造型课题类型 工程设计类 课题来源 B.社会生产实践课题简介本设计主要是针对 CA6140 车床的拨叉。它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用。该设计主要内容包括：拨叉加工工艺规程、精铣槽 16H11 专用夹具设计、装配图部分零件图、三维建模。课题要求（包括所具备的条件）1.学生应具备机械设计制造方面的基础知识和工程软件 AutoCAD、UG 或Pro/E 等的基本操作能力；2.要求学习态度端正、责任心强，具有较强的文献查询、整理、消化能力。课题工作量要求1.与课题相关的英文文献翻译不少于 4000 词；2.设计论文（说明书）的字数不少于 12000 字，纸张不少于 30 页；3.毕业答辩图纸若干，达到设计任务要求；4.参考文献不少于15篇（其中包含2篇英文文献） 。教研室审定意见同意教研室主任签字：学 院审定意见同意教学院长签字： 2任 务 书 1毕业设计的背景：拨叉位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用。在生产过程中，使生产对象的质和量的状态发生直接变化的过程叫工艺过程，如毛坯制造，机械加工，热处理，装配等都称之为工艺过程。在制定工艺过程中，要确定各工序的安装工位和该工序需要的工步，加工该工序的机床及机床的进给量，切削深度，主轴转速和切削速度，该工序的夹具，刀具及量具，还有走刀次数和走刀长度等。夹具是一种装夹工件的工艺装备，广泛应用于机械制造过程中的切削加工、热处理、装配、焊接和检测等工艺过程。应用机床夹具，有利于保证机床的加工精度、稳定产品质量；有利于提高劳动生产率和降低成本；有利于改善工人劳动条件，保证安全生产。2毕业设计(论文)的内容和要求：内容：主要内容包括：拨叉加工工艺规程、精铣槽16H11 专用夹具设计，各主要结构的设计计算，Pro/E三维建模，总装配图，主要零件的零件图。要求：1.学生应具备机械设计制造方面的基础知识和工程软件AutoCAD、UG 或 Pro/E 等的基本操作能力；2.要求学习态度端正、责任心强，具有较强的文献查询、整理、消化能力。3主要参考文献：1朱里.机械原理M.北京: 高等教育出版社, 2010.2濮良贵.机械设计M.北京:高等教育出版社, 2014.3邢邦圣.机械制图与计算机绘图M.北京:化学工业出版社, 2011.4陈秀宁.机械设计课程设计M.浙江:浙江大学出版社, 2012.5机械设计手册编委会机械设计手册（新版）M北京：机械工业出版社，2004.34毕业设计(论文)进度计划(以周为单位)：第 1 周 查阅资料、英文翻译；第 2 周 撰写开题报告；第 3 周 总体结构设计；第 4 周 各参数设计计算；第 5、6 周 各部分零件结构设计计算、强度计算；第 7 周 部分零件零件图绘制；第 8 周 完成总装配图；第 911 周 撰写毕业设计说明书初稿、查重；第 12 周 修改毕业设计说明书、定稿；第13周 准备答辩。教研室审查意见：教研室主任签名： 208 年 3 月 5 日学院审查意见：教学院长签名： 2018 年 3 月 5 日4开题报告课题名称 车床拨叉工艺工装设计及三维实体造型课题来源B.社会生产实践 课题类型 工程设计类1选题的背景及意义：拨叉位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用。在生产过程中，使生产对象的质和量的状态发生直接变化的过程叫工艺过程，如毛坯制造，机械加工，热处理，装配等都称之为工艺过程。在制定工艺过程中，要确定各工序的安装工位和该工序需要的工步，加工该工序的机床及机床的进给量，切削深度，主轴转速和切削速度，该工序的夹具，刀具及量具，还有走刀次数和走刀长度等。夹具是一种装夹工件的工艺装备，广泛应用于机械制造过程中的切削加工、热处理、装配、焊接和检测等工艺过程。2研究内容拟解决的主要问题：拨叉零件主要用在操纵机构中，比如改变车床滑移齿轮的位置，实现变速；或者应用于控制离合器的啮合、断开的机构中，从而控制横向或纵向进给。 本课题拟解决的主要问题：拨叉加工工艺规程、精铣槽16H11专用夹具设计，各主要结构的设计计算，Pro/E 三维建模，总装配图，主要零件的零件图。对 CA6140 车床拨叉零件的作用和工艺进行分析，并制定出合理的工艺路线方案，然后确定各道工序的机械加工余量、工序尺寸、毛坯尺寸、切削用量及基本工时。在制定工艺过程中，要确定各工序的安装工位和该工序需要的工步，加工该工序的机车及机床的进给量，切削深度，主轴转速和切削速度，该工序的夹具，刀具及量具，还有走刀次数和走刀长度，最后计算该工序的基本时间，辅助时间和工作地服务时间。3研究方法技术路线：51.在 接 到 车床拨叉工艺工装设计及三维实体造型任 务 书 后 ， 首 先 要 仔细 阅 读 ， 明 确 设 计 要 求 以 及 所 给 的 各 参 数 ， 在 心 中 明 确 一 个 大 致 的 设 计 思路 。 2.通过阅读学习相关文献资料，了解之前的车床拨叉工艺工装设计及三维实体造型过程以及学习 Pro/E,CAD 建模绘图。3制定加工工艺路线，计算各工序参数，填写加工工艺规程。4确定各主要结构的设计计算及设计精铣槽16H11专用夹具。5运用 Pro/E 进行三维建模和工程图的绘制以及运动仿真。 6结合国内外已有的拨叉设计来优化并完善自己的设计。 4研究的总体安排和进度计划：第 1 周 查阅资料、英文翻译；第 2 周 撰写开题报告；第 3 周 总体结构设计；第 4 周 各参数设计计算；第 5、6 周 各部分零件结构设计计算、强度计算；第 7 周 部分零件零件图绘制；第 8 周 完成总装配图；第 911 周 撰写毕业设计说明书初稿、查重；第 12 周 修改毕业设计说明书、定稿；第13周 准备答辩。5主要参考文献： 李菊丽. 机械制造技术基础M.北京: 北京大学出版社, 2013.2 邹青机械制造技术基础课程设计指导教程M北京：机械工业出版社，2012.3濮良贵.机械设计M.北京:高等教育出版社, 2014.4邢邦圣.机械制图与计算机绘图M.北京:化学工业出版社, 2011.5陈秀宁.机械设计课程设计M.浙江:浙江大学出版社, 2012.6机械设计手册编委会机械设计手册（新版）M北京：机械工业出版社，2004.7 周四新PROE 实用设计百例J北京：清华大学出版社，2005.8 王光斗, 王春福. 机床夹具设计手册M.上海：上海科学技术出版社，2001.9 陈艳平. 拨叉两平面磨削夹具设计J. 河南：一拖建工机械有限公司，201110 冯道. 机械零件切削加工工艺与技术标准实用手册M.北京：机械工业出版社，2003.11 梁福平. 拨叉零件加工工艺的改进J . 北京：北京机械工业学院，2000 612 李华，李焕峰. 机械制造技术M.北京：机械工业出版社出版，2002.13 叶伟昌，林岗. 机械工程及自动化简明设计手册M.北京：机械工业出版社出版，2001.14 卜炎. 机械传动装置设计手册M.辽宁：机械出版社出版，1987.15 徐锦康. 机械设计M.北京：高等教育出版社出版，1985.16 大连理工大学画教研室. 机械制图M.大连：高等教育出版社出版，1984.17 隋明明，史艺农. 机械设计基础M.辽宁：机械工业出版社出版，200118 Burkle E. Process and trends in injection moldingJ. Kunststoffe Plast EuroPe, 2000,90(1)：40.19 Wu Y C, Liu S J. Flow visualisation of water assisted injection moulding processJ. Plastics,Rubber and Composites, 2005, 34(5)： 227231.指导教师意见：指导教师签名： 20XX 年 3 月 17 日教研室意见：通过，同意开题 教研室主任签名： 20XX 年 3 月 17 日学院意见：7教学院长签名： 20XX 年 3 月 17 日指导记录第一次指导记录：指导地点 年 月 日第二次指导记录：指导地点 年 月 日8第三次指导记录：指导地点 年 月 日第四次指导记录：指
