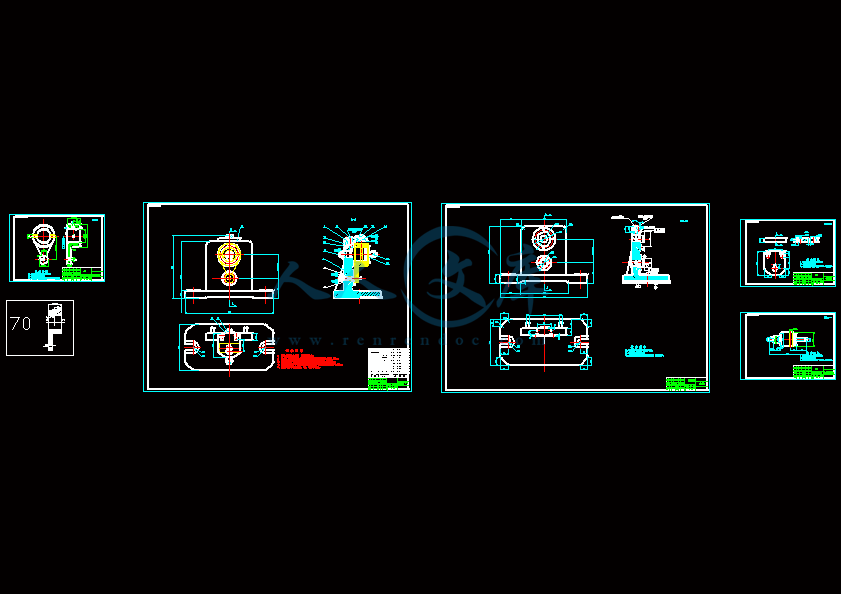

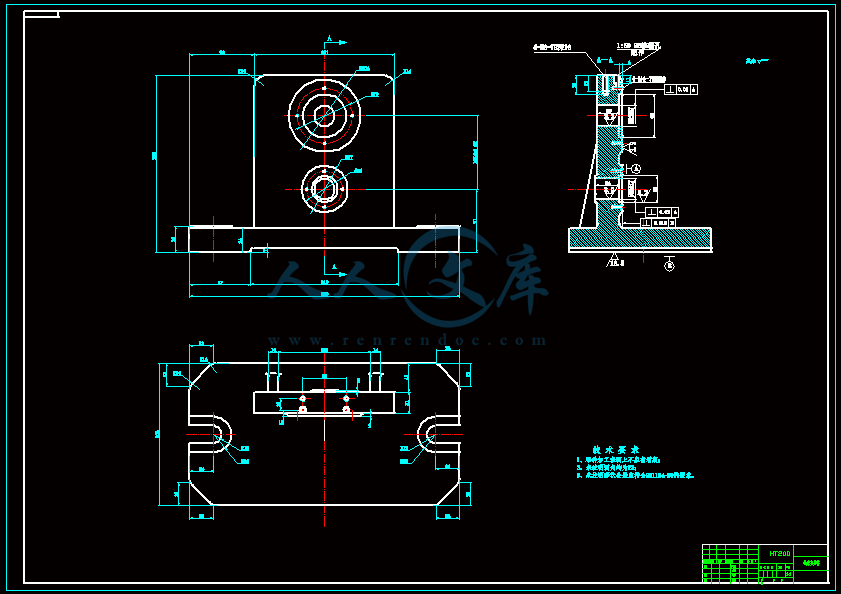

毕业设计（工艺规程）三 月 九 日ZT002 推杆的机械制造工艺规程及8H8 孔的夹具设计院 系 专 业 班 级 机制 学 号 姓 名 指导老师 产品名称ZT002 推杆零件图号毛坯种类 锻件 共 1 页每台数量 1零件名称 ZT002 推杆机械加工工艺过程卡 材料牌号 45# 第 1 页工序号工序名称 工序内容 设备 工艺装备10 锻件 锻件 铸造炉20 时效 时效30 铣 粗铣100右端面 铣床 X52K 专用铣夹具40 铣 粗铣100左端面 铣床 X52K 专用铣夹具50 铣 精铣100右端面以及倒角 铣床 X52K 专用铣夹具60 铣 精铣100左端面 铣床 X52K 专用铣夹具70 镗 粗、精镗60H7孔 车床 CA6140 专用车夹具80钻、扩、铰钻、扩、铰10.5孔钻床 Z525专用钻夹具90钻、扩、铰钻、扩、铰8孔 钻床 Z525专用钻夹具100钻孔攻丝先钻2-M10螺纹底孔，然后进行攻丝钻床 Z525专用钻夹具110 检 检、检查各部分尺寸及精度120 入库 入库、组装入库编制 日期 审核 日期 更改零件名称ZT002 推杆 共 1 页零件图号机械加工工序卡 工序 号 70 工序名 称 钻第 1 页材料牌号 45 毛坯状态 铸件 机床设备 Z525 钻床 夹具 专用夹具60.23?8H1工步号安装及工步说明 刀具 量具走刀次数走刀长度/mm切削深度/mm进给量mm/r主轴转速r/min切削速度m/min基本工时10 钻、扩、铰8孔 麻花钻游标卡尺
