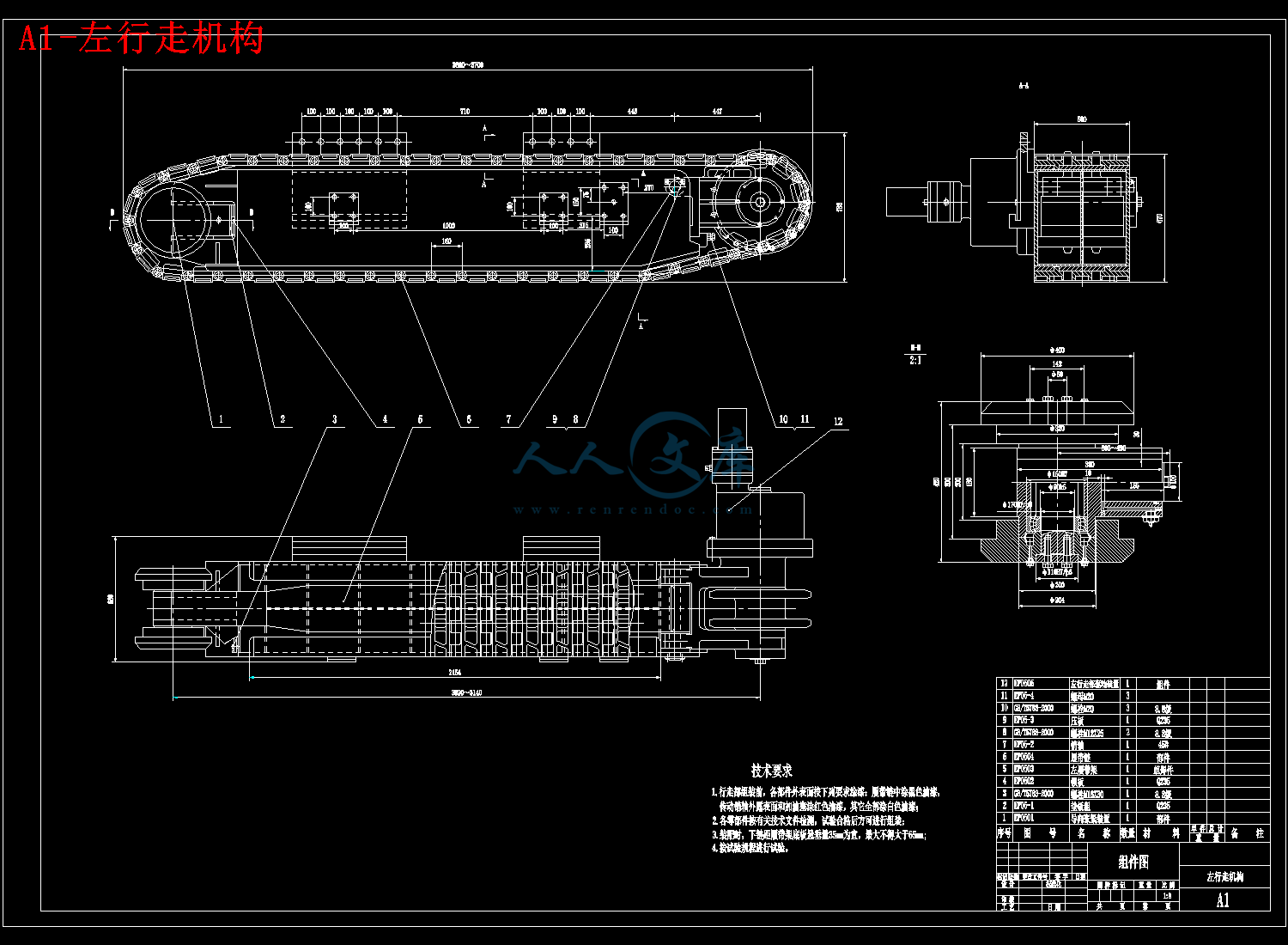

A0-减速器.dwg

A0-掘进机总图.dwg

A1-左行走机构.dwg

A3-输入轴.dwg

压缩包内文档预览：(预览前20页/共80页)

编号：10264977 类型：共享资源大小：2.17MB 格式：ZIP 上传时间：2018-07-05 上传人：小*** IP属地：福建

100
积分

版权申诉 word格式文档无特别注明外均可编辑修改；预览文档经过压缩，下载后原文更清晰！ 立即下载

关键词：: ebj tp 履带式掘进机行走机构以及液压系统设计

资源描述：

!【包含文件如下】【机械类设计类】CAD图纸+word设计说明书.doc【需要咨询购买全套设计请企鹅97666224】.bat

A0-减速器.dwg

A0-掘进机总图.dwg

A1-左行走机构.dwg

A3-输入轴.dwg

设计说明书.doc

题目：EBJ-120TP型履带式掘进机行走机构设计和液压系统设计

摘要

本次设计参照了太原煤科院研制生产的EBJ-120TP型掘进机，这是一种中型悬臂式掘进机，主要用于中型煤巷及半煤岩巷的掘进作业。它结构紧凑、适应性好、机身矮、重心低、操作简单、检修方便。我的设计主要针对掘进机的行走部进行结构及液夜系统相关设计。设计中采用履带式行走部，驱动动力由液压马达提供，利用液压马达转动方向变化实现行走部前进、后退和转向。在行走部传动设计中，采用高速直联液压马达接一级圆柱直齿轮传动再接3K(Ⅱ)型行星传动的设计方案，通过制动器并将它和液压马达联结，制动器内圈悬浮,既起到制动功能又起联轴器作用，源头制动使制动性能更可靠。本设计的创新点：用制动器替代了联轴器。减速器安装时左右两侧的减速器对调180度错开布置。充分利用空间，使结构紧凑。

掘进机的总体方案设计对于整机的性能起着决定性的作用。因此，根据掘进机的用途、作业情况及制造条件，合理选择机型，并正确确定各部结构型式，对于实现整机的各项技术指标、保证机器的工作性能具有重要意义。

关键词：悬臂式掘进机行走部行星减速器制动器行星齿轮

摘要 II

ABSTRACT III

第一章概述 1

第一节掘进机的发展现状与前景展望 1

第二节悬臂式掘进机的主要组成部分 3

第三节 EBJ─120TP型掘进机简介 4

第四节履带式掘进机在半煤岩工作条件下应用设计要求 9

第二章总体方案设计 11

第一节掘进机总体结构布置 11

第二节掘进机各组成部分基本结构设计 11

第三章行走部设计 16

第一节行走部设计要求 16

第二节设计布置传动方案 16

第三节行走部各部分的具体设计 17

第四章行走部减速器设计 23

第一节行走部减速器总体设计 23

第二节一级圆柱直齿轮的设计 25

第三节第二级3K(Ⅱ)型行星齿轮减速器的设计 31

第四节减速器其它零件校核 51

第五章液压系统设计 65

第一节液压系统各回路介绍 65

第二节几种主要液压元件的选型设计 68

第三节内、外喷雾冷却除尘系统 69

第四节润滑 70

结论 71

参考文献 72

外文资料 73

中文译文 75

致谢 76

ABSTRACT

This design References the EBJ-120TP tunneling machine which is designed by Coal Science Research Institute in Taiyuan. It is one kind of medium cantilever tunneling machine which is mainly used in the medium coal lane and the half coal crag lane digging the tunnels, its structure compact, the compatibility good, the fuselage short, the center of gravity low, the operation simple, the overhaul is convenient. My design mainly aims at the tunneling machine’s walks-organization. I try to carry on the design of its structure and transmission.It uses marching walks organization, the actuation power provides by the oil motor, using the change of the oil motor’s rotation direction to make the walks-organization advance, retrocede, and turn. In the transmission design of the walks organization, using High-speed hydraulic motor to connect a pair of cylindrical Gear then connect a 3 K (II) type planetary gear, and uses the brake to link hydraulic motors

Brake Inner Ring suspended can brake and link, and the source of more reliable braking performance. The innovation in designing: Use braking instead of coupling; when reducer is installed ,at each side of the reducer reversed 180 degrees staggered layout. Make full use of space and compact structure.

Keywords：Cantilever tunneling machine Walks-organization

Planet reduction gear Brake Planetary gear
