MA209B-120型卷染机机设计

!【包含文件如下】【机械类设计类】CAD图纸+word设计说明书.doc【需要咨询购买全套设计请企鹅97666224】.bat

减速器箱体装配图.dwg

卷布棍部件装配图.dwg

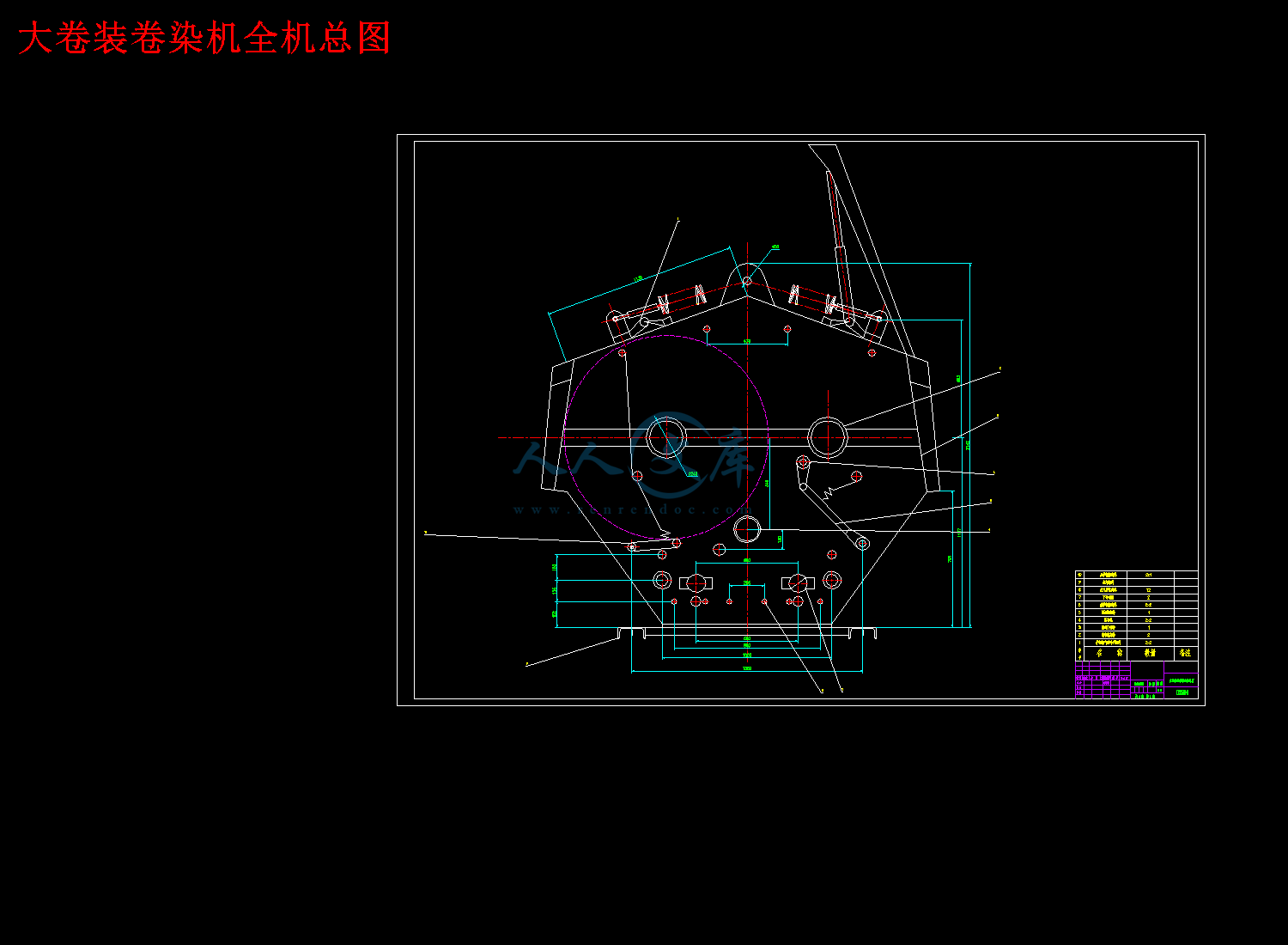

大卷装卷染机全机总图.dwg

机械传动部件装配图.dwg

设计说明书.docx

MA209B-120卷染机设计

摘 要

   大型卷染机关系到一个国家的发展，而国内却一直缺乏一款适合我国的大型卷染机。于是MA209B大型卷染机便应用而生。一个完整的卷染机系统包括：机械传动部分、链条机构、减速器、磁粉离合器、超越离合器、微机控制器、检测机构等。其中的检测机构和磁粉离合器、超越离合器构成的闭环系统能够保证织物在规定的张力下运行，保证织物能够以一定的速度运行，保证织物染色的均匀，以及发挥机器最大的效率，提高其使用寿命等等。

   本设计通过参考国内外优秀卷染机，以国内的MA209A为蓝本，通过查阅大量文献以及分析用户反馈作出相应改进。设计主要包括主机结构的设计、全机简图设计、机械传动部件设计（包括电动机功率确定、离合器安装方式、减速器齿轮及轴的校核等）。

                                                                                               关键词：卷染机；机械传动部分；磁粉离合器；减速器；微机控制器。

目 录

摘要 iii

ABSTRACT iv

绪论 1

第一章 设计前准备工作 6

第一节 对用户进行技术调研 6

一、对国外大型卷染机参数的参考 6

二、设计指导思想 7

第二章 设计 8

第一节 主要技术参数 8

第二节 机器总体设计 9

一、机械传动系统设计方案 9

二、MA209B采用JC-90-1型号微机控制器 9

第三节 主机的结构设计 10

一、确定两卷布辊中心距 10

二、确定浴槽容积 11

三、浴槽外形尺寸的设计 12

四、主机结构设计 13

五、全机简图设计 16

第四节 机器部件设计 16

一、机械传动部件的设计 16

二、传动系统的技术条件 16

三、公称宽度为2400mm传动链设计 16

第五节 各构件惯性力矩 22

一、电动机功率的确定 25

二、磁粉离合器参数确定及其校核 25

三、机器最小张力校核 27

四、传动链设计 29

第六节 传动部件校核 33

一、传动部件主要零件强度校核 33

二、减速器的设计 35

三、超越离合器的设计 40

四、部件具体安装应该注意事项 42

五、浴槽部件设计 42

六、卷染机未来发展形势 44

结束语 45

参考文献 46

外文资料 48

中文译文 55

致  谢 60

THE?DESIGN?OF?DYEJIGGER

ABSTRACT

   The large jigger relation to a country’s development,however china has been the lack of Suitable large jigger.so MA209B large jigger will apply born.a full jigger system comprising :mechanical transmission parts;chain institutions,reducer,magnetic clutch,computer controller,and other testing organizations. Wherein a detection mechanism and magnetic clutch,clutch ciosed-loop system consisting of fabric to ensure that run under a predetermined tension,and to ensure that the fabric can be run at a certain speed,toensure uniform dyeing,machine and play maximum efficiency,increase its service life and so on.

    This design by reference to the domestic and foreign outstanding jigger to domestic MA204B modeled by the large number of documents and analysis of user feedback to make improvements accordingly.design includes a host of structural design ,the whole schematic design ,design of mechanical transmission parts (including motor power is determined,checking the clutch installation ,speed reducer and ear shafts,etc.)

KEY WORDS:dyejigger；mechancial transmission part；magnetic clutch；reducer；computer contro
