水果装袋装置设计【含sw三维及8张CAD图】
收藏
资源目录
压缩包内文档预览：(预览前20页/共99页)
编号：10265890
类型：共享资源
大小：38.40MB
格式：ZIP
上传时间：2018-07-05
上传人：QQ14****9609
认证信息
个人认证
郭**（实名认证）
陕西
IP属地：陕西
50
积分
- 关 键 词：
-
水果
生果
瓜果
装袋
装置
设计
sw
三维
cad
- 资源描述：
-
水果装袋装置设计【含sw三维及8张CAD图】

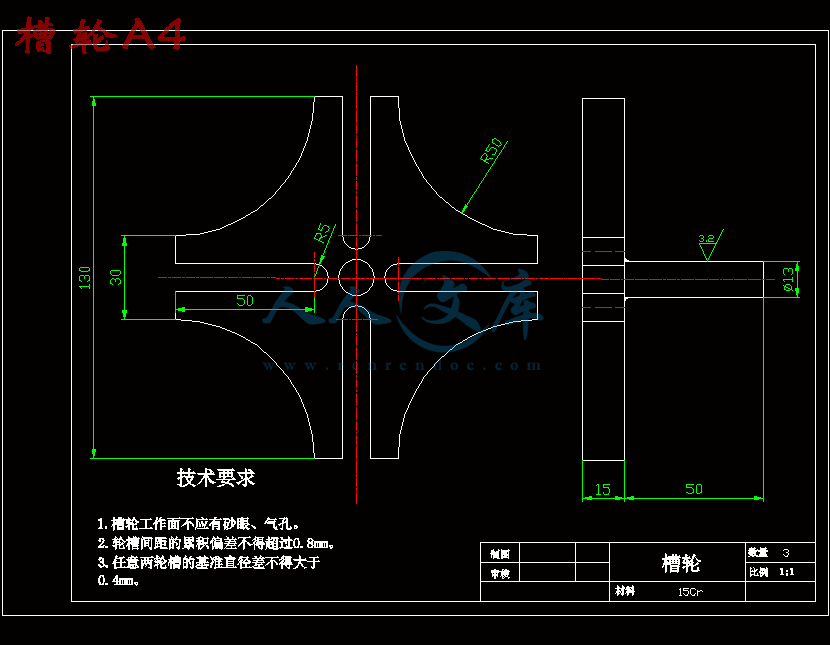

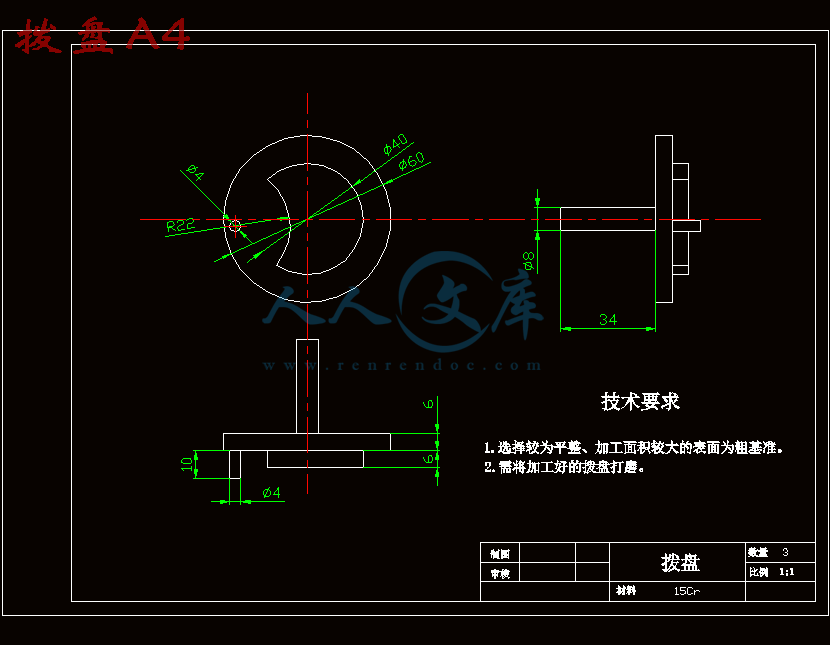

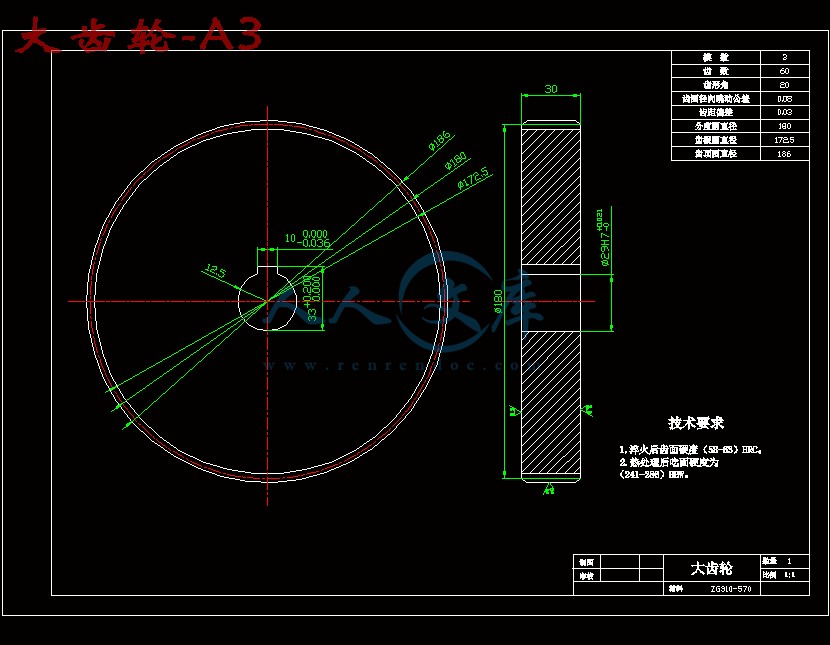

【需要咨询购买全套设计请加QQ1459919609】图纸预览详情如下：
- 内容简介：
-
充值购买-下载设计文档后，加 Q-1459919609 免费领取图纸I任务书题 目 水果装袋装置设计题目来源 自拟学生姓名 学 号 专业班级指导教师 职 称 教 研 室毕业论文（设计）任务与要求为了减轻果农的劳动强度，提高水果装袋效率，设计一款水果装袋装置，对水果进行装袋处理，防止水果在运输过程中碰撞和擦伤，水果类型可自定。要求完成该装置的结构设计，并进行相关的校核，并完成设计说明书撰写，完成装配图（包括三维装配）以及相关零件图，二维图纸量至少保证 1.5 张 A0 图纸。毕业论文（设计）工作进程起止时间 工作内容2017.12.27-2018.01.282018.01.29-2018.02.282018.03.01-2018.03.312018.04.01-2018.05.102018.05.11-2018.05.242018.05.25查（借）阅资料，了解本课题设计重点，注意事项，撰写开题报告。继续阅读文献，制定装袋装置设计方案。结构设计、计算及校核。绘制装配图及零件图，撰写毕业设计。指导老师、评阅老师评阅，整理资料准备答辩。答辩。指导教师（签字） 毕业论文工作组组长（签字） 任务接受人（签字） 毕业论文（设计）起止时间： 2018 年 12 月27 日 至 2018 年 5 月 25 日 注：本表于每学年第 1 学期 18 周，经毕业论文工作组审批，随毕业论文装订由学院存档。充值购买-下载设计文档后，加 Q-1459919609 免费领取图纸II开题报告论文（设计）题目 水果装袋装置设计学生姓名 学号 指导教师1、课题研究的背景一方面，随着苹果产业的不断扩大，中国在世界市场上占据越来越重要的地位，对国内外的果品市场均产生了很大影响，成为不可或缺的生产国和出口国。但是，在人们物质生活水平不断得以提高的今天，人们对苹果的要求已经发生了由量到质的变化，追求的是“精” ，不仅苹果自身质量的精，而且要求包装精美、携带方便。另一方面，为了减轻果农的劳动强度，提高水果装袋效率，防止水果在运输过程中碰伤和擦伤，所以，要对苹果进行装袋。但是，对如此庞大数量的苹果进行纯手工套袋，无疑增加了劳动力、提高了苹果成本、降低了生产效率，为此，本文致力研发一种半自动的苹果装袋机。2、国内外技术发展状况（一）国内技术发展现状当前苹果的采摘后商品化过程中，不同的环节有着不同的包装需求。我国苹果包装还是主要处于手工状态。手工包装时，一般先取成品包装袋，把袋口张开，然后用手逐个将苹果放入袋内，接着一手提袋并使水果袋旋转，使包装袋逐渐贴紧苹果。这样的人工装袋方式，需要大量的人力资源，且效率很低，成本极高。更有甚者，苹果在包装过程中，经手拿捏易造成苹果破损。并且人工装袋会使苹果袋口扎口不整齐，外观不佳；损坏率高；保鲜效果差，导致病变传染快。因此，苹果采摘后商品化过程中使用装袋机将是一个必然的发展趋势。装袋机简单易动手操作；保证作业要求的前提下，尽量使成本降低；能够很大程度上减轻果农或工作人员的劳动强度；降低劳动危险的系数；提高劳动的生产效率等，都是果农所深切盼望的。中国一专利号为 02109683.X 的可调式水果包装机，此机构在机架前上角倾斜安装着能够筛选出不同规格水果的多个上筛板与下筛板；下筛板的尾部接有多个 V 形的托果底格，格板的长方形孔内设置有电热丝；托果底格上方位置设有保鲜剂加入器；供膜轮安装在机架上；加入器和汇膜轮中间的挡板依靠杠杆实现间歇供果及加入保鲜剂，接着由横向封装膜将水果横向封膜之后再由压膜轮纵向封膜，最后切膜装置进行纵横切膜。该机构在切膜、封膜包装时可完成分级、加入保鲜剂等功能。但该机构相对复杂，且包装水果时，必须将两边带孔的包装膜手工按到汇膜轮、供膜轮、紧涨轮以及输送轮圆周面小圆柱上，在生产中故障率较高。中国另一专利号为 93209665.4 的水果胶膜包装机，此机构涉及屯果装置、运果装置、分果装置和封果装置。此机在作业时，借运果装置将水果从屯果装置运达分果装置，再由分果装置的果盘转动，将水果运达至果口，该果口下方设置一果管，且末端有一热封机。另外用自动控制的封包凸轮、封包果杆、封包开关以及起动开关连动，使果盘上的水果可依照次序被封包果杆推至果管加以封包。该机构结构相对复杂，且购机价格很高。一种柑桔套袋机，其结构包括袋膜卷筒、封口切断装置、动力传导架、联动输果装置和卷膜封边机构。动力传导架安装在柑桔包装机的包装平台上；袋膜卷筒安装在袋膜基座上；卷膜封边机构安装在封边机基座上（包括框型转盘架、电热封边转盘、卡齿封边转盘和转盘充值购买-下载设计文档后，加 Q-1459919609 免费领取图纸III轴杆） ；封口切断装置安装在封口机基座上（包括切断张合夹和加热张合夹） ；联动输果装置安装在联动轴套座上。该机能自动将柑桔装入保鲜袋内，工作人员只要将包装箱放在导果管头的出口处，柑桔包装机就能自动完成收果、分类、套袋和装箱工作。但该机构设置相对复杂，维修不易，适合大批量生产的大型果农。 （二）国外技术发展现状 英国一家公司制成了一种可以食用的水果保鲜剂，它是由蔗糖、淀粉、脂肪酸和聚酯物调配成的半透明乳液，可采用喷雾、涂刷或浸渍的方法覆盖于苹果、柑橘、西瓜、香蕉和番茄等水果的表面，保鲜期可达 200 天以上。由于这种保鲜剂在水果表面形成了一层密封薄膜，故能阻止氧气进入水果内部，从而延长了水果熟化过程，起到保鲜作用，这种保鲜剂还可以同水果一起食用。法国制成了一种电子保鲜机，将其放在果蔬储藏室，可使里面存放的水果在 75 天内新鲜如初摘。这种保鲜机利用高压负静电场产生的负氧离子和臭氧来达到保鲜的目的。负氧离子可使果蔬进行代谢过程的酶纯化，从而降低果蔬的呼吸过程，减少果实催熟剂乙烯的生成；臭氧则是一种强氧化剂，又是一种良好的消毒剂和杀菌剂，能杀灭和消除果蔬上的微生物及其分泌的毒物，抑制并延缓有机物的分解，从而延长果蔬的储存期。三、课题研究的目的、意义 随着中国市场的国际化，中国苹果产业的不断扩大，中国已成为世界颇大的苹果及苹果汁的生产国与出口国。中国的水果市场对国内外的果品市场产生了很大影响，在世界上也占据着越来越重要的地位。又随着人们物质生活水平的提高，人们在享受的同时，不仅追求苹果的本身质量，而且在乎苹果的包装精美程度、携带是否巧便等诸多方面。因此，给苹果进行装袋，可以防止苹果在运输途中碰撞造成擦伤，有效保证原有质量，且一定程度上美观化，吸引消费者的眼球，从而提高果农的销售效益、增加收入，增强我国在全球市场的竞争力。在当前，对苹果进行装袋大都属于人工操作，这便大大降低了生产效率，且增加了果农的劳动强度。此时，研发一种全自动或半自动的装袋设置势在必行。结合手工装袋的整个过程，本课题欲研究一种半自动的苹果装袋机，达到小型便利、操作简易、维修简单的要求和减轻果农劳动强度、提高劳动生产率、降低劳动危险系数等目的。四、研究的内容 本课题是针对小型果农使用的、机械式的，不使用编程技术和机电自动控制。为了使用方便、维修简单、降低成本，采用纯机械设计的纯机械式设备。本设计结构简单，且可以有效的提高工作效率、减轻果农劳动强度、保证苹果在运输中避免碰撞和擦伤。总体设计：将减速器、电动机、凸轮机构、轴、槽轮机构、齿轮、平带等简单机械进行组合，通过槽轮机构实现先后的运动，保证苹果可以有次序的连续装袋。零件设计：半自动苹果装袋机机架的设计、凸轮机构的设计、槽轮机构的设计、电动机的选用、传动轴及齿轮的设计与校核、平带的设计等。 五、研究方案及内容 经分析、估量，该设计划分为以下四个阶段：第一阶段：1）认真阅读设计任务要求，明确设计目的；2）查阅相关资料，整理出所需的大致信息；充值购买-下载设计文档后，加 Q-1459919609 免费领取图纸IV3）规划初期的方案。第二阶段：1）制定并分析苹果装袋装置设计方案；2）进行相关的计算、校核； 第三阶段：1）完成相关零件图、零部件的三维建模；2）完成装配图；第四阶段：1）整理资料、书写报告；2）完成答辩 PPT，准备答辩。六、论文提纲 1 绪论1.1 苹果的市场背景1.2 苹果装袋装置现阶段技术水平1.3 苹果装袋的目的、意义2 设计内容2.1 设计的要求2.2 设计的任务2.3 研究的内容2.4 设计依据3 设计简介3.1 工作原理3.2 主要零部件介绍3.3 装袋机样机4 电动机的选择4.1 电动机类型的选择4.2 电动机结构的选择4.3 电动机容量的选择4.4 确定主动轴工作转速5 传动比的确定5.1 总的传动比5.2 各级传动比6 传动运动的计算6.1 计算各轴的输入功率6.2 计算各轴的输入转矩6.3 动力参数的查找、计算与整理7 轴的设计计算7.1 主动轴的设计7.2 主动轴的计算7.3 主动轴的校核7.4 材料选择7.5 求分级轴的功率和转矩充值购买-下载设计文档后，加 Q-1459919609 免费领取图纸V7.6 设计校核输入轴8 齿轮的设计计算8.1 低速直齿圆柱齿轮的设计计算8.2 高速斜齿圆柱齿轮的设计计算8.3 执行机构直齿圆柱齿轮的设计计算8.4 减速箱内的圆柱齿轮传动的设计计算8.5 各计算的汇总9 各零部件的二维 CAD 图10 各零部件的三维建模图11 苹果装袋装置总装配图12 装袋机的缺陷及改进13 总结致谢参考文献附录七、工作量的估计、工作条件（一）工作量的估计1、设计、计算、校核相应的参数；2、零部件的二维图纸、三维建模、装配图；3、撰写论文设计说明书；4、制作毕业答辩 PPT；5、翻译一篇英文资料。（二）工作条件1、图书馆，图书期刊资料和电子文献资料；2、装有制图、建模软件的电脑。八、工作进程2017.12.27-2018.01.28 查（借）阅资料，了解本课题设计重点，注意事项，撰写开题报告。2018.01.29-2018.02.28 继续阅读文献，制定装袋装置设计方案。2018.03.01-2018.03.31 结构设计、计算及校核。2018.04.01-2018.05.10 绘制装配图及零件图，撰写毕业设计。2018.05.11-2018.05.24 指导老师、评阅老师评阅，整理资料准备答辩。2018.05.25 答辩。 九、存在的问题及拟解决采取的措施虽然本苹果装袋机能够实现苹果的装袋，保证苹果不受损伤，并且在一定程度上降低了果农的劳动强度，但本装袋机仍有不足之处。由于苹果装袋和发泡网的特殊性，本装袋机无法实现苹果的无限连续装袋。此装袋机在工作一定时间后，必须重新更换圆筒或重新将发泡网套在圆筒上；此外，当苹果装好袋后，不能运用机构将苹果送出，依旧需要靠人工将装袋好的苹果运出，所以输送机构有待改进；另外，可通过在苹果的进料口处，用输送带实现苹果的连续进入。充值购买-下载设计文档后，加 Q-1459919609 免费领取图纸VI参考文献1 机械设计(第七版)M，高等教育出版社，漢良贵，纪名刚主编，2001:10-200.2 刘忠仁水果胶膜包装机P.中国专利:93209665.4，2002-01-13.3 周亮.袋成型自动包装机控制系统的设计与研究D.武汉理工大学.2009(04).4 刘军弟，霍学喜.中国苹果产业发展现状及趋势分析J.北方园艺.2012(10):67-70.5 成大先.机械没计手册M.北京:化学工业出版社，2008.6 黄钟.水果包装中的塑料发泡网套技术J.安徽新闻出版学院.2011(04):55-59.7 舒荣祥.水果塑膜简易包装机P.中国专利:200610048980.8，2006-01-09. 8 机械设计课程设计M，高等教育出版社，王昆，何小柏，汪信远主编.1995:24-160.9 马刚.可调式水果包装机P.中国专利:02109683.X，2002-05-16.10 高微.苹果包装抓取运机械手的研究J.西北农林科技大学.2006(05):46-49.11 周雪渭.水果包装机P.中国专利:200610053878.7，2006-10-18.12 机械制图(第四版)M，高等教育出版社，刘朝儒，彭福萌，高治一编，2001:34-216.13 段洁利，陆华忠.水果采收机械的现状与发展J.广东农业科学.2012(08):61-64.14 葛晓棠.半自动苹果套袋机器人的研究D.中国农业大学.2005(08).15 王金政，薛晓敏.我国苹果生产现状与发展对策J.山东农业科学.2010(06):51-55.指导教师意见及建议（从选题、理论与实证准备、研究（设计）方法、工作安排等方面给出评价，并提出指导意见）：该生通过查阅大量资料，了解了水果装袋设备的基本要求，制定了合理可行的设计方案，同意开题。指导教师签名：年 月 日毕业论文工作组意见及建议准予开题充值购买-下载设计文档后，加 Q-1459919609 免费领取图纸VII毕业论文工作组组长签字：年 月 日注：1.此表由学生填写后，交指导教师签署意见，经毕业论文（设计）工作组审批后，才能开题。充值购买-下载设计文档后，加 Q-1459919609 免费领取图纸VIII中期检查表论文（设计）题目 水果装袋装置设计学生姓名 XXX 学号 XXX 指导教师 XXXX计划完成时间 2018 年 5 月 25 日按照进度安排应完成的任务2017.12.27-2018.01.28 查（借）阅资料，了解本课题设计重点，注意事项，撰写开题报告。2018.01.29-2018.02.28 继续阅读文献，制定装袋装置设计方案。2018.03.01-2018.03.31 结构设计、计算及校核。实际完成情况在指导老师的指导、帮助下：已完成开题报告并提交，且指导老师通过审核。已完成英语论文翻译，在指导老师检查后，按照错误点已修改结束。基本完成结构的大体设计、主要计算。基本完成半自动苹果套袋机的零件的三维建模及装配。目前有哪些问题和困难，拟采取的解决方法按照毕设进度安排，已基本完成应完成的任务，甚至有所超出。在实际的任务要求之外，拟做出爆炸图及仿真，来更明显、全面的表达自己所设计的装置。但根据前期对装置的进一步了解，发现有一定难度，特别是在仿真方面。考虑到时间紧迫，对仿真这方面不是很熟练，心里很有压力。(以上栏目由学生填写)检查中发现的问题与建议该生经过前期的方案制定与传动设计，能按照进度要求完成阶段任务，并超前完成任务，目前已完成了装袋机的三维建模，后期继续完善设计。毕业论文工作组组长签名： 年 月 日注：1.最后一栏由指导教师填写。2.此表随毕业论文装订并由学院存档。充值购买-下载设计文档后，加 Q-1459919609 免费领取图纸IX指导教师评分学院：XXX 专业班级：XXXX 姓名：XXX 学号：XXX毕业论文题目 水果装袋装置设计评 价 项 目（参考） 分值 打分01 工作态度，工作作风工作态度 02 毕业论文完成情况 20 1703 查阅文献资料能力04 综合运用知识能力05 研究方案的设计能力06 研究方法和手段的运用能力能力水平07 外文应用能力40 3708 文题相符程度09 写作水平10 写作规范程度11 篇幅，论文工作量论文质量12 论文的理论或实际价值40 37综合评定成绩 91评价意见该生通过认真审题，查阅相关文献，充分利用所学知识，确定了该水果装袋装置的方案，其中包括传动部分，水果运输部分，网袋输送及切断部分等，确定了采用间歇机构实现水果袋的切断及水果送出装置。完成了该装置的设计计算及校核，装置的 CAD图及部分非标零件的 CAD 图，并采用 SolidWorks 软件完成了该装置的三维建模，实现部分机构的模拟运行。该生能积极思考，主动学习，积极与指导老师沟通解决设计过程中存在的问题，达到了综合训练的目的，达到了本科毕业设计的要求。是否同意答辩 同意指导教师（签名）： 年 月 日注：此表随毕业论文装订并由学院存档充值购买-下载设计文档后，加 Q-1459919609 免费领取图纸X评阅教师评分表学院：XXX 专业班级：XXX 学生姓名：XXXX 学号：XXXX毕业论文题目 水果装袋装置设计评 价 项 目（参考） 分值 打分01 查阅文献资料能力02 综合运用知识能力03 研究方案的设计能力04 研究方法和手段的运用能力能力水平05 外文应用能力50 45.006 文题相符程度07 写作水平08 写作规范程度09 篇幅，论文工作量论文质量10 论文的理论或实际价值50 43.0综合评定成绩 88.0评价意见本文作者完成了水果装袋装置的设计与分析，建立了水果装袋机的虚拟样机，并进行了主要零部件的强度分析，具有一定的应用价值。论文观点正确，论证充分合理，叙述语言规范，流畅，分析方法正确。但论文章节颇多而意散，建议将 3,4,5 章节进行有机合并。同意该生参加答辩。是否同意答辩 同意评阅教师（签名）： 年 月 日注：此表随毕业论文装订并由学院存档。I任务书题 目 水果装袋装置设计题目来源 自拟学生姓名 学 号 专业班级指导教师 职 称 教 研 室毕业论文（设计）任务与要求为了减轻果农的劳动强度，提高水果装袋效率，设计一款水果装袋装置，对水果进行装袋处理，防止水果在运输过程中碰撞和擦伤，水果类型可自定。要求完成该装置的结构设计，并进行相关的校核，并完成设计说明书撰写，完成装配图（包括三维装配）以及相关零件图，二维图纸量至少保证 1.5 张 A0 图纸。毕业论文（设计）工作进程起止时间 工作内容2017.12.27-2018.01.282018.01.29-2018.02.282018.03.01-2018.03.312018.04.01-2018.05.102018.05.11-2018.05.24查（借）阅资料，了解本课题设计重点，注意事项，撰写开题报告。继续阅读文献，制定装袋装置设计方案。结构设计、计算及校核。绘制装配图及零件图，撰写毕业设计。指导老师、评阅老师评阅，整理资料准备答辩。II2018.05.25 答辩。指导教师（签字） 毕业论文工作组组长（签字） 任务接受人（签字） 毕业论文（设计）起止时间： 2018 年 12 月27 日 至 2018 年 5 月 25 日 注：本表于每学年第 1 学期 18 周，经毕业论文工作组审批，随毕业论文装订由学院存档。III开题报告论文（设计）题目 水果装袋装置设计学生姓名 学号 指导教师1、课题研究的背景一方面，随着苹果产业的不断扩大，中国在世界市场上占据越来越重要的地位，对国内外的果品市场均产生了很大影响，成为不可或缺的生产国和出口国。但是，在人们物质生活水平不断得以提高的今天，人们对苹果的要求已经发生了由量到质的变化，追求的是“精” ，不仅苹果自身质量的精，而且要求包装精美、携带方便。另一方面，为了减轻果农的劳动强度，提高水果装袋效率，防止水果在运输过程中碰伤和擦伤，所以，要对苹果进行装袋。但是，对如此庞大数量的苹果进行纯手工套袋，无疑增加了劳动力、提高了苹果成本、降低了生产效率，为此，本文致力研发一种半自动的苹果装袋机。2、国内外技术发展状况（一）国内技术发展现状当前苹果的采摘后商品化过程中，不同的环节有着不同的包装需求。我国苹果包装还是主要处于手工状态。手工包装时，一般先取成品包装袋，把袋口张开，然后用手逐个将苹果放入袋内，接着一手提袋并使水果袋旋转，使包装袋逐渐贴紧苹果。这样的人工装袋方式，需要大量的人力资源，且效率很低，成本极高。更有甚者，苹果在包装过程中，经手拿捏易造成苹果破损。并且人工装袋会使苹果袋口扎口不整齐，外观不佳；损坏率高；保鲜效果差，导致病变传染快。因此，苹果采摘后商品化过程中使用装袋机将是一个必然的发展趋势。装袋机简单易动手操作；保证作业要求的前提下，尽量使成本降低；能够很大程度上减轻果农或工作人员的劳动强度；降低劳动危险的系数；提高劳动的生产效率等，都是果农所深切盼望的。中国一专利号为 02109683.X 的可调式水果包装机，此机构在机架前上角倾斜安装着能够筛选出不同规格水果的多个上筛板与下筛板；下筛板的尾部接有多个 V 形的托果底格，格板的长方形孔内设置有电热丝；托果底格上方位置设有保鲜剂加入器；供膜轮安装在机架上；加入器和汇膜轮中间的挡板依靠杠杆实现间歇供果及加入保鲜剂，接着由横向封装膜将水果横向封膜之后再由压膜轮纵向封膜，最后切膜装置进行纵横切膜。该机构在切膜、封膜包装时可完成分级、加入保鲜剂等功能。但该机构相对复杂，且包装水果时，必须将两边带孔的包装膜手工按到汇膜轮、供膜轮、紧涨轮以及输送轮圆周面小圆柱上，在生产中故障率较高。中国另一专利号为 93209665.4 的水果胶膜包装机，此机构涉及屯果装置、运果装置、分果装置和封果装置。此机在作业时，借运果装置将水果从屯果装置运达分果装置，再由分果IV装置的果盘转动，将水果运达至果口，该果口下方设置一果管，且末端有一热封机。另外用自动控制的封包凸轮、封包果杆、封包开关以及起动开关连动，使果盘上的水果可依照次序被封包果杆推至果管加以封包。该机构结构相对复杂，且购机价格很高。一种柑桔套袋机，其结构包括袋膜卷筒、封口切断装置、动力传导架、联动输果装置和卷膜封边机构。动力传导架安装在柑桔包装机的包装平台上；袋膜卷筒安装在袋膜基座上；卷膜封边机构安装在封边机基座上（包括框型转盘架、电热封边转盘、卡齿封边转盘和转盘轴杆） ；封口切断装置安装在封口机基座上（包括切断张合夹和加热张合夹） ；联动输果装置安装在联动轴套座上。该机能自动将柑桔装入保鲜袋内，工作人员只要将包装箱放在导果管头的出口处，柑桔包装机就能自动完成收果、分类、套袋和装箱工作。但该机构设置相对复杂，维修不易，适合大批量生产的大型果农。 （二）国外技术发展现状 英国一家公司制成了一种可以食用的水果保鲜剂，它是由蔗糖、淀粉、脂肪酸和聚酯物调配成的半透明乳液，可采用喷雾、涂刷或浸渍的方法覆盖于苹果、柑橘、西瓜、香蕉和番茄等水果的表面，保鲜期可达 200 天以上。由于这种保鲜剂在水果表面形成了一层密封薄膜，故能阻止氧气进入水果内部，从而延长了水果熟化过程，起到保鲜作用，这种保鲜剂还可以同水果一起食用。法国制成了一种电子保鲜机，将其放在果蔬储藏室，可使里面存放的水果在 75 天内新鲜如初摘。这种保鲜机利用高压负静电场产生的负氧离子和臭氧来达到保鲜的目的。负氧离子可使果蔬进行代谢过程的酶纯化，从而降低果蔬的呼吸过程，减少果实催熟剂乙烯的生成；臭氧则是一种强氧化剂，又是一种良好的消毒剂和杀菌剂，能杀灭和消除果蔬上的微生物及其分泌的毒物，抑制并延缓有机物的分解，从而延长果蔬的储存期。三、课题研究的目的、意义 随着中国市场的国际化，中国苹果产业的不断扩大，中国已成为世界颇大的苹果及苹果汁的生产国与出口国。中国的水果市场对国内外的果品市场产生了很大影响，在世界上也占据着越来越重要的地位。又随着人们物质生活水平的提高，人们在享受的同时，不仅追求苹果的本身质量，而且在乎苹果的包装精美程度、携带是否巧便等诸多方面。因此，给苹果进行装袋，可以防止苹果在运输途中碰撞造成擦伤，有效保证原有质量，且一定程度上美观化，吸引消费者的眼球，从而提高果农的销售效益、增加收入，增强我国在全球市场的竞争力。在当前，对苹果进行装袋大都属于人工操作，这便大大降低了生产效率，且增加了果农的劳动强度。此时，研发一种全自动或半自动的装袋设置势在必行。结合手工装袋的整个过程，本课题欲研究一种半自动的苹果装袋机，达到小型便利、操作简易、维修简单的要求和减轻果农劳动强度、提高劳动生产率、降低劳动危险系数等目的。V四、研究的内容 本课题是针对小型果农使用的、机械式的，不使用编程技术和机电自动控制。为了使用方便、维修简单、降低成本，采用纯机械设计的纯机械式设备。本设计结构简单，且可以有效的提高工作效率、减轻果农劳动强度、保证苹果在运输中避免碰撞和擦伤。总体设计：将减速器、电动机、凸轮机构、轴、槽轮机构、齿轮、平带等简单机械进行组合，通过槽轮机构实现先后的运动，保证苹果可以有次序的连续装袋。零件设计：半自动苹果装袋机机架的设计、凸轮机构的设计、槽轮机构的设计、电动机的选用、传动轴及齿轮的设计与校核、平带的设计等。 五、研究方案及内容 经分析、估量，该设计划分为以下四个阶段：第一阶段：1）认真阅读设计任务要求，明确设计目的；2）查阅相关资料，整理出所需的大致信息；3）规划初期的方案。第二阶段：1）制定并分析苹果装袋装置设计方案；2）进行相关的计算、校核； 第三阶段：1）完成相关零件图、零部件的三维建模；2）完成装配图；第四阶段：1）整理资料、书写报告；2）完成答辩 PPT，准备答辩。六、论文提纲 1 绪论1.1 苹果的市场背景1.2 苹果装袋装置现阶段技术水平1.3 苹果装袋的目的、意义2 设计内容VI2.1 设计的要求2.2 设计的任务2.3 研究的内容2.4 设计依据3 设计简介3.1 工作原理3.2 主要零部件介绍3.3 装袋机样机4 电动机的选择4.1 电动机类型的选择4.2 电动机结构的选择4.3 电动机容量的选择4.4 确定主动轴工作转速5 传动比的确定5.1 总的传动比5.2 各级传动比6 传动运动的计算6.1 计算各轴的输入功率6.2 计算各轴的输入转矩6.3 动力参数的查找、计算与整理7 轴的设计计算7.1 主动轴的设计7.2 主动轴的计算7.3 主动轴的校核VII7.4 材料选择7.5 求分级轴的功率和转矩7.6 设计校核输入轴8 齿轮的设计计算8.1 低速直齿圆柱齿轮的设计计算8.2 高速斜齿圆柱齿轮的设计计算8.3 执行机构直齿圆柱齿轮的设计计算8.4 减速箱内的圆柱齿轮传动的设计计算8.5 各计算的汇总9 各零部件的二维 CAD 图10 各零部件的三维建模图11 苹果装袋装置总装配图12 装袋机的缺陷及改进13 总结致谢参考文献附录七、工作量的估计、工作条件（一）工作量的估计1、设计、计算、校核相应的参数；2、零部件的二维图纸、三维建模、装配图；3、撰写论文设计说明书；4、制作毕业答辩 PPT；5、翻译一篇英文资料。VIII（二）工作条件1、图书馆，图书期刊资料和电子文献资料；2、装有制图、建模软件的电脑。八、工作进程2017.12.27-2018.01.28 查（借）阅资料，了解本课题设计重点，注意事项，撰写开题报告。2018.01.29-2018.02.28 继续阅读文献，
