小型三角洲式 3D打印机机械结构设计 【含三维及5张CAD图】
【需要咨询购买全套设计请加QQ1459919609】图纸预览详情如下：
- 内容简介：
-

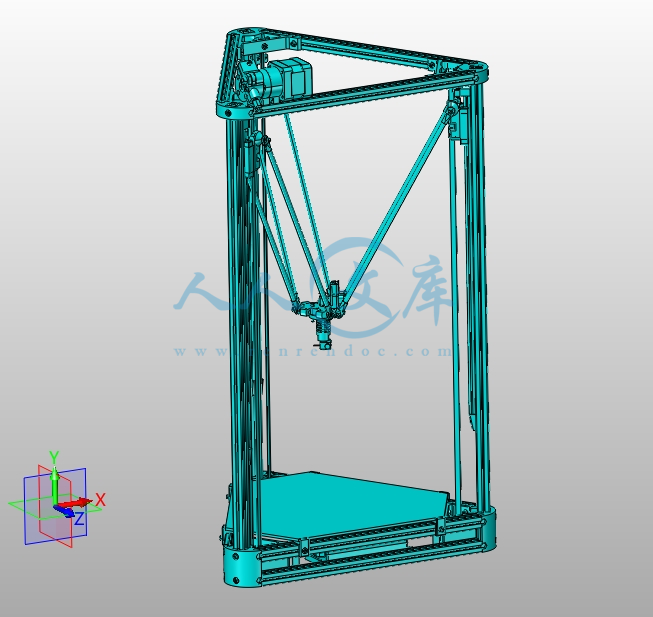

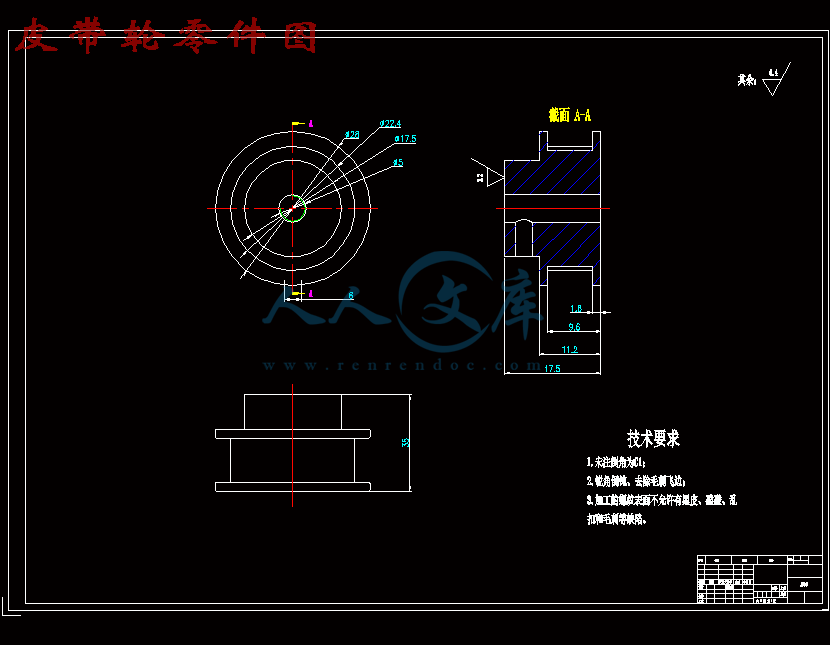

任务书学生姓名： XX 任务下达日期：XX 年 12 月 21 日设计开题日期：XX 年 3 月 24 日设计开始日期：XX 年 3 月 28 日中期检查日期：XX 年 5 月 6 日设计完成日期：XX 年 6 月 10 日一、一般部分设计题目：小型三角洲式 3D 打印机机械结构设计 二、专题部分设计题目：小型三角洲式 3D 打印机机械结构设计 三、设计的主要内容： 对 3D 打印机进行总体方案设计及可行性论证；在此基础上，完成传动系统、工作台、挤出机构等具体结构的设计与计算；绘制 3D打印机总装图和打印托盘、打印喷头、带轮等部分主要零部件图；完成 3D 打印机三维实体设计；编写 1.5 万字以上的毕业设计说明书。对 3D 打印机的整体结构进行设计及论证可行性；在此基础上，对打印机的传动丝杆、滚动导轨、联轴器等相关部件进行选型及校核，绘制 3D 打印机的总装图、打印喷头装配、丝杆、喷头等主要零部件图；完成 3D 打印机的三维实体设计；编写 1.5 万字左右的毕业设计说明书。 四、设计目标： 完成 3D 打印机机械结构设计，其中喷头最大运行速度：80mm/s，Z 向定位精度：0.01mm;喷头定位精度：0.005mm; 成型空间：200200200mm;整体尺寸：600500400mm ；完成 3D 打印机三维实体设计。指 导 教 师： 唐庆菊 院（系）主管领导： 2015 年 12 月 21 日I小型三角洲式 3D 打印机机械结构设计 摘 要随着新兴技术的发展，逆向工程技术在近几年得到了高速的发展，其中也包括了 3D 打印技术。为提高快速成型技术的应用水平，快速高效的处理已成为 3D 打印技术发展的新课题。在分析 3D 打印机的发展概况、基本原理的基础上，提出了三角洲式 FDM 3D 打印机的总体设计方案，并对 3D 打印机的机械结构进行了设计，主要包括：框架设计、传动装置设计、送料装置、电控元选择等方面，此外对关键零件进行了校核。通过提高喷嘴的精度，提高了射流精度。传动部分采用滑动螺杆与滚动导轨相结合，保证传动精度提高传动效率。使用线性步进电机直连丝杠，使响应更加准确、快速，简化了中间传动环节，使精度更高。关键词：3D 打印技术；并联机床；传动机构；步进电机；喷头IIAbstractWith the development of emerging technologies, reverse engineering technology has been developed rapidly in recent years, including the 3D printing technology .And now 3D printing technology has been widely used in the field of mechanical manufacturing. To improve the application level of rapid prototyping technology and fast -efficient processing has become a project of 3D printing technology.To analysis the development of the 3D printer, we put forward the overall plan of design of the delta type FDM3D printer based on the ultimate principle, and to design the mechanical structures of the 3D printer , including frame design, transmission design, feeding device, control element selection. Furthermore the key parts have been checked. Printing precision has been improved by improving the accuracy of nozzle; With form of combining the sliding screw and rolling guide in the transmission part is not only ensure the transmission accuracy, improved the transmission efficiency, used the linear stepper motor that directly connected with screw but also made the response more accurate and fast. with no intermediate transmission links, the mechanical structure is simplified. and made a higher precision. Key words: 3D printing technology; parallel machine tool; transmission mechanism; stepping motor; nozzleIIIIV目 录摘 要 .IAbstract.II第一部分 本科毕业设计调研报告 .51.1 概述 .51.2 学生、教师简介 .51.3 调研时间及调研形式 .61.4 调研企业及其概况 .61.5 调研内容 .61.5.1 课题所涉及技术领域的基本情况 .61.5.2 该项目的设计方法、研发手段、技术特点均与项目或结构有关81.5.3 现阶段存在的技术问题 .81.5.4 市场需求及产品应用前景分析 .91.5.5 结论 .10第二部分 本科毕业设计可行性论证报告 .112.1 设计课题要达到的设计目的 .112.2 调研结论 .112.3 方案设计 .122.4 设计方案论证 .132.4.1 技术方面 .13V2.4.2 制造方面 .132.4.3 经济性方面 .132.4.4 现有的知识储备方面 .132.4.5 结论 .14第三部分 毕业设计计算书 .143.1 打印机框架整体设计 .143.1.1 打印机框架尺寸设计 .143.1.3 连杆的强度校核 .163.2 挤出部件设计 .173.3.1 丝杠的选取及其校核 .203.3.2 螺杆的设计 .213.强度校核 .223.3.5 销的计算及校核 .26参考文献 .28致 谢 .296第一部分 本科毕业设计调研报告1.1 概述3D 打印，作为一种制造业创新发展的新的趋势， 3D 打印集材料、设计、制造一体化，其未来的发展和影响程度可能会远远超出我们的想象。就像过去3D 打印的优势一直被认为是在制作样机或是特殊零部件方面，但是随着各种新材料和技术进步，3D 打印完全可以胜任都市制造的生产需要。它对传统设计理念和机理的颠覆，或许正是像深圳这样制造业发达区域向下一阶段制造业高地转型支柱领域。在 IMTS 上，由 3D 打印零部件组装的汽车，从众多展品中脱颖而出，大量吸引人们的眼球，其都得益于 3 D 打印技术的成就，机器和运动控制技术的使用，以及在材料科学取得的进展。汽车车身材料为碳纤维增强聚合物，车轮和轮毂则由金属材料直接打印而成。整个过程花费 44 小时，包括 40 个部件。当打印完成后，首款 3D 打印车试驾吸引了众多媒体关注和报道。那年的 IMTS 展览上，Cincinnati 公司的 BAAM 的系统被用来生产、设计、打印 3D 打印汽车。从此，随着科技的快速发展及进步，我们的生活水平也随之不断地提高，同时，人口的增长也在急剧增长，我们需要越来越多的商品来满足物质生活的条件。这必然会导致对物品的要求越来越高，这将受到广大群众的喜爱，以及精品、独特和非量项目。现在，3D 打印技术应广泛应用于医疗行业、科研、产品模型、建筑设计、制造和食品。1.2 学生、教师简介学 生 简 介姓名 专业 班级 学号郭垚 机械设计制造及其自动化 机械 13-9 班 2013023477指 导 教 师 简 介校内外教师 姓 名 工作单位 专 业 职 称学校教师 唐庆菊 黑龙江科技大学 机械制造 副教授7企业教师 王义新中航工业哈尔滨东安发动机（集团）有限公司机械制造 高级工程师1.3 调研时间及调研形式调研时间：2016 年 2 月 29 日3 月 25 日调研形式：前往黑龙江科技大学实训中心以及图书馆和在网上查阅各种资料，观察了 3D 打印机的机械结构和工作形式，并拍了许多照片和视频，同时也做了大量的测绘，对 3D 打印机的机械结构设计及工作原理有了初步的了解。1.4 调研企业及其概况黑龙江大学科技工程实训与基础实验中心是一所以实践教学为主的教学单位，成立于 2006 二月，教学面积约有 19000 平方米，包括利用奥地利政府贷款引进的具有欧洲资质的数控培训设备在内的各种仪器设备总价值 4000 余万元，各类教职员工 95 人，中心由工程实训基地、物理实验室、机械实验室、电工电子技术实验室、数控实训室、工程教育部、6 个基础教学机构图 1-1 调研图片1.5 调研内容1.5.1 课题所涉及技术领域的基本情况3D 打印机所涉及的领域主要是制造业。经过长时间的探索和发展， 3D 打8印技术已经走过了漫长的道路，并已能够实现 600 分辨率的单层单层厚度为0.01 毫米。目前国际上较先进的产品可以实现每小时 25mm 厚度的垂直速率，并可实现 24 位色彩的彩色打印 5。目前，在全球 3D 打印机行业，美国 3D Systems 和 Stratasys 两家公司的产品占据了绝大多数市场份额 6。3D Systems 公司在 2011 年 11 月收购了 3D 打印技术的最早发明者和最初专利拥有者 Z Corporation 公司之后，3D Systems 奠定了在 3D 打印领域的龙头地位 5。Stratasys 公司 2010 年与传统打印行业巨头惠普公司签订了 OEM 合作协议，生产 HP 品牌的 3D 打印机 5。继 2011 年 5 月收购 Solidscape 公司之后，Stratasys 又于 2012 年 4 月与以色列著名 3D 打印系统提供商 Objet 宣布合并。当前，国际 3D 打印机制造业正处于迅速的兼并与整合过程中，行业巨头正在加速崛起 5。在欧洲和美国的发达国家，3D 打印已经开发出成功的商业模式。如在消费电子业、航空业和汽车制造业等领域，3D 打印技术可以以较低的成本、较高的效率生产小批量的定制部件，完成复杂而精细的造型 8。国内 3D 打印技术起步晚。但是自 3D 概念一出，立即受到了热捧，3D 打印技术近年来在国内日趋升温；据前瞻产业研究院统计，2012 年中国 3D 打印市场规模约为 10 亿元，2013 年翻了一番达到 20 亿元 9。但是与美国、德国等发达国家相比，中国的 3D 打印产业仍处于起步阶段，国内 3D 打印应用仍主要停留在科研阶段，并未实现在工业及个人消费领域大规模推广 10。经过许多年的探索和发展，3D 打印技术已经走过了漫长的道路，并已能达到 600dpi 的分辨率和 0.01 毫米的单层厚度进行打印。目前国际上较先进的产品可以实现每小时 25mm 厚度的垂直速率，并可实现 24 位色彩的彩色打印。目前，在全球 3D 打印机行业，美国 3DSystems 和 Stratuss 两家公司的产品占据了绝大多数市场份额。此外，在此领域具有雄厚的技术实力，企业特点和研发团队等。当前局势就是，国际 3D 打印机制造业正处于迅速的兼并与整合过程中，行业巨头正在加速崛起。在消费电子业、航空业和汽车制造业等领域，3D 打印技术可以以较低的成本、较高的效率生产小批量的定制部件，完成复杂而精细的造型。3D 打印使用的另一个领域是消费品行业。作为一家在纽约创意消费品公司通过网络设计方案离奇为用户，用 3 D 打印技术制作有形产品并通过电子市场销售，每年推出60 种创新产品，营收达 100 万美元。91.5.2 该项目的设计方法、研发手段、技术特点均与项目或结构有关设计方法：用 SolidWorks 软件对 3D 打印机进行三维图的设计。其次，利用 AutoCAD 设计了二维图，完成了毕业设计指导书的编写。研发手段：参考国产 3D 打印机著名品牌极光尔沃 Z603S 打印机的机械结构，根据市场的需求及设备的结构性能进行设计。技术特点：主要对 3D 打印机的机械结构及传动结构进行设计，使结构更加简单，同时又能完成以前相同的工作，并且造价更加便宜。其他装置：加热装置机械传动装置送料装置控制元件和机架等装置。1.5.3 现阶段存在的技术问题1. 高成本和耗时时间长3D 打印仍然是一项昂贵的技术。因为制作材料因素 ，使得 3D 打印变得高本低收的局面，制造效率不高。2.规模生产没有优势由于这种技术具有分布式制造的特点，它没有大量的生产加工的优势。目前，3D 印刷还没有取代传统的制造条件，批量，规模等，高效率和低成本的传统方法减少材料制造。现在看来 3D 打印不可
