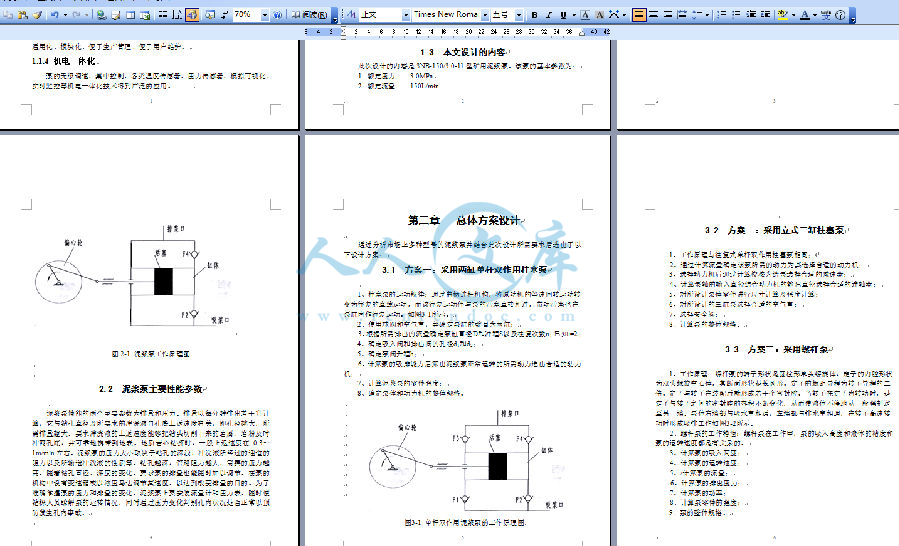

压缩包内文档预览：(预览前20页/共49页)
编号：10284927
类型：共享资源
大小：1.24MB
格式：ZIP
上传时间：2018-07-12
上传人：机****料
认证信息
个人认证
高**（实名认证）
河南
IP属地：河南
50
积分
- 关 键 词：
-
煤矿
泥浆泵
设计
cad
图纸
源文件
- 资源描述：
-
- 内容简介：
-

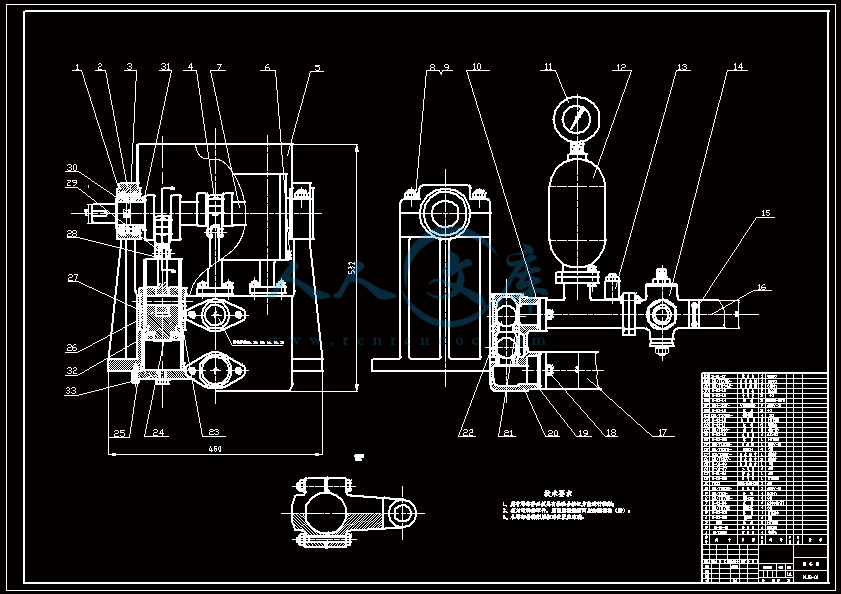

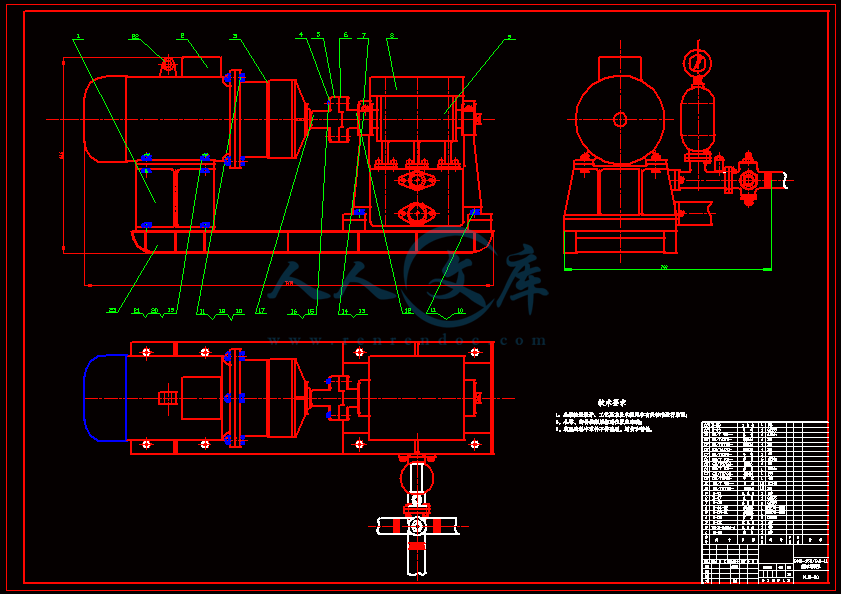

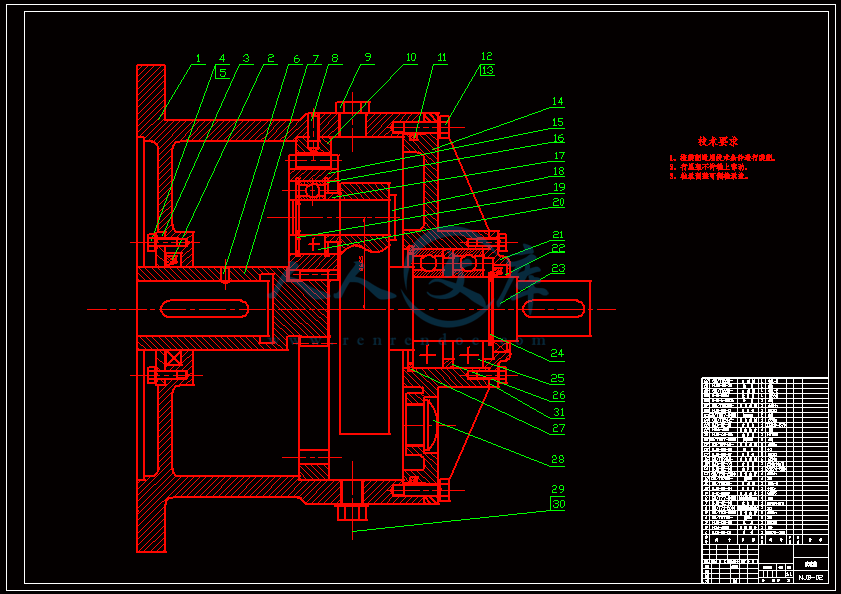

I摘 要本文主要介绍了 3NB-150/3.0-11 型矿用泥浆泵的设计。在煤炭行业需求持续升温的背景下钻探工业迫切需要我们设计生产出高效率的钻探工具。泥浆泵是钻探行业中的一个重要部分，本设计运行机理是由 YB160M-4 型电动机输出动力，通过行星减速装置调整到生产所需的转速，用联轴器将其与泵轴连接，泵轴通过回转运动带动柱塞往复运动进而使钢球上下运动实现液体的吸排，为保证泥浆在吸排过程中能稳定运行，在排出管道中接入空气室，并安装安全阀保证泵的安全使用。通过分析其机理按设计要求结合给定的参数从动力源的选择到泥浆的排出进行一一计算，务求通过创新设计出一款满足企业需求的低成本高效率的泥浆泵。关键词：泥浆泵；煤炭需求；煤炭行业 IIAbstractThis book is mainly introduce the 3NB-150/3.0-11 mud pump.As the economic highly developed in our country including the need of coal mining is obviously improved.That urge us to design a high efficiency mining tool.and mud pump is the most important part of it.The theory of the pump is we got power from the electromotor. Through the Planetary reducer transport the power to the working setting and make it suited. And used the coupling connected with the axle which make it moving around to bring the pommel to work .Through this way we can get the mud out of the well. In order to make the fluid stablely we install an air chamber in the output pipeline.Away from this we must make sure that the mud pump can working safety.so we also install a relief valve in the pipeline. At last I combined the pump we had in our market with the request of the companyneed to make a innovation designingKey word: mug pump； requirement of coal mining；coal industryIII目 录摘要IAbstractII第一章 绪论.11.1 泵的发展历程.11.2 中国泵的发展过程.21.3 本文设计的内容.2第二章 泥浆泵的总体概述.32.1 柱塞泥浆泵的工作原理.32.2 泥浆泵的主要性能参数.4第三章 方案设计与选择.53.1 方案一.53.2 方案二.63.3 方案三.63.4 方案比较.7第四章 电动机的选择.84.1 电动机的介绍.84.2 三相异步交流电动机型号的选择.8第五章 行星减速机的选择.105.1 行星减速机的介绍.105.2 行星减速机的重要优势.115.3 行星减速机的整体设计.11第六章 联轴器的选择.166.1 联轴器的原理与分类.166.2 联轴器的选用及其特点.16第七章 泥浆泵的零件设计.177.1 泵主要参数的合理选择.187.2 钻井泵阀运动对排量的影响.197.3 吸浆泵与排浆泵的选择与直径计算.20IV7.4 缸套材料的选择与强度计算.217.5 连杆十字头连接处销子的强度计算.237.6 空气室容积及强度计算.257.7 安全阀的选用.277.8 轴的强度计算.307.9 球阀的选用.38第八章 泥浆泵的使用与维护.408.1 泥浆泵的安装.408.2 泥浆泵的维护.408.3 正确使用维护.418.4 泥浆泵的润滑.418.5 常见故障及排除.428.6 其他注意事项.42结论.43致谢.44参考文献.45VCONTENTSAbstract .IIChapter 1 Introduction.11.1 The development of pump.11.2 Pumps of China.21.3 The topics of the design.2Chapter 2 The introduction of the mud pump.32.1 The principle of the pommel pump.32.1 The major parameter of the pump.4Chapter 3 Schemes designing and selection.53.1 Scheme 1.53.2 Scheme 2.63.3 Scheme 3.63.1 Comparison.7Chapter 4 The selection of the electromotor.84.1 The introduction of the electromotor.84.2 Selection of the electromotor.8Chapter 5 The selection of the Planetary reducer.105.1 Introduction of Planetary reducer.105.2 Advantage.115.3 Designing11Chapter 6 The selection of the coupling.166.1 Principle of the coupling and its assortment.166.2 Characteristic of the coupling.16Chapter 7 Designing of the mud pump component.177.1 Selection of the mud pump major parameter.187.2 Influence of the displacement.197.3 The calculation of the input-output pipeline.207.4 Selection of the Cylinder liner and its strength calculation.21VI7.5 Calculation of the dowel in crosshead.237.6 The calculation of the air chamber.257.7 relief valve.277.8 Calculation of the axle.307.9 Ball valve.37Chapter 8 Uses and maintains.398.1 Installation.398.2 maintains.398.3 Correct use of mud pump408.4 lubrication.408.5 Out-of-order and elimination.418.6 Other Attentions.41Conclusion.42Thanks.43References.441第一章 绪 论1.1 泵的发展历程1.1.1 泵行业历史悠久泵是古老的机械。欧洲各国第一流的泵制造厂多建于 19 世纪中期，如美国 Wortington 公司建于 1880 年，Ingersoll-Rand 公司建于 1860 年，Byron-Jackson 公司建于 1872 年，德国 KSB 公司建于 1871 年，英国 Weir 公司建于1871 年。中国最早的泵厂出现在 20 世纪初期，如：1907 年汉阳周恒顺机器厂生产了简单的抽水机。1.1.2 泵传统产业的不断创新近年来，化工、石油化工、电站、矿山和船舶等工业对泵的需求日益增长，促进了泵技术的发展。泵的品种规格繁多，并向大型化、高速化方向发展。今天，全人类提出可持续发展战略，泵产品更加强调了环保要求。随着新技术要求，作为传统产业的泵技术不断进步。20 世纪初，首先在英国开发了无泄漏屏蔽泵；20 世纪中期美国开发了高速分流泵。高温、高压泵日益向大型化，高可靠性发展。特殊材料泵，如陶瓷泵、石墨泵、塑料泵以及锆、钛等贵重合金泵也应运而生。继而在水力设计、诱导轮研究、新材料、新工艺、CAD、CAM等方面有了更新发展。1.1.3 标准化、系列化美、德、日等国家在长期的泵生产、使用中，建立了一整套完善的标准体系，以获得更高的效益。国外先进泵制造业，还体现在标准化、系列化、通用化、模块化、便于生产管理、便于用户维护。1.1.4 机电一体化泵的无级调速，集中控制，各类温度传感器，压力传感器，模拟可视化，实时监控等机电一体化技术得到广泛的应用。 21.2 中国泵的发展过程中国泵工业起步于 20 世纪初，由于多年战争劫难，基本处于停滞状态。新中国成立后，早期主要汲取前苏联泵技术，在计划经济的模式下，政府布置，指定牵头，布点研发，定点生产，在当时的特定历史条件下推动了泵的大发展。例如：中国“一五”期间，沈阳水泵厂已能自主设计研制具有相当难度的多级泵、双吸泵、不锈钢泵等。接着不少泵行业厂在农业排灌、电站矿山、石油、化工及军工配套等方面研制出较高水平的新型泵。中国泵行业是在新中国成立以后发展起来的，特别是改革开放以来，泵行业得到了快速发展。除少数的特殊泵类产品外，现有的产品品种和数量基本能满足国民经济各部门的需求。泵行业主要产品有各类离心泵，混流泵，轴流泵，旋涡泵，回转式容积泵，往复式容积泵和水环真空泵等。在这些泵类产品中，按台数计算，离心泵约占 70%，回转式容积泵和往复式容积泵约占 18%。随着各行业尤其是流程工业的快速发展，中国的泵行业也经历了高速的发展。同时，水处理行业，石化行业，石油天然气行业，电力行业继续保持持较高的景气度。虽然我国的泵行业发展已有了长足的进步，但还是存在诸多问题，主要是产品结构不完整，低端市场产品供大于求；企业技术水平相对较低，自主研发自主创新能力不强。这些问题在一定程度上阻碍了我国泵行业市场的健康发展。随着越来越多的跨国泵生产企业进入中国，泵业市场竞争的国际化日益加深，国内泵行业企业在技术，管理等方面将面临越来越大的挑战。从美国和德国等发达国家的泵行业发展过程来看，中国的泵业市场势必要经历一场由外资企业主导的整合。这一轮整合必将淘汰一部分缺乏技术能力和市场竞争力的中小企业。这无疑有助于提高中国泵业市场的集中度，调整市场秩序。这也将使中国的泵业市场更具生机，并积极参与到全球泵业市场的竞争中。1.3 本文设计的内容此次设计的内容是 3NB-150/3.0-11 型矿用泥浆泵。该泵的基本参数为：1. 额定压力-3.0MPa2. 额定流量-150L/min3第二章 泥浆泵的总体概述2.1 柱塞泥浆泵的工作原理泥浆泵是在钻探过程中，向钻孔输送泥浆或水等冲洗液的机械。泥浆泵是钻探机械设备的重要组成部分。泥浆泵的主要作用是在钻进过程中将泥浆随钻头钻进注入井下，起着冷却钻头，清洗钻具、固着井壁、驱动钻进，并将打钻后岩屑带回地面的作用。在常用的正循环钻探中，泥浆泵是将地表冲洗介质清水泥浆或聚合物冲洗液在一定的压力下，经过高压软管水龙头及钻杆柱中心孔直送钻头的底端，以达到冷却钻头将切削下来的岩屑清除并输送到地表的目的。常用的泥浆泵是活塞式或柱塞式的，由动力机带动泵的曲轴回转，曲轴通过十字头再带动活塞或柱塞在泥浆泵泵缸中做往復运动。在吸入和排出阀的交替作用下，实现压送与循环冲洗液的目的。由图 2-1 所示。电机通过带传动输入动力，通过行星减速器减速。经泵轴将回转运动转化为直线往复运动。驱动柱塞泵作功。柱塞泵的进浆室、排浆室有两个钢球组成的单向控制阀。当活塞杆向左驱动时，缸体右腔进浆（单向阀F2 打开，单向阀 F4 关闭） 。当活塞杆向右驱动时，缸体右腔排浆（单向阀 F4打开，单向阀 F2 关闭） 。 （见以上工作原理图 2-1）除此之外,在主通路上安装空气室用来调整泵在抽吸过程中产生的波动大小。4图 2-1 泥浆泵工作原理图2.2 泥浆泵主要性能参数泥浆泵性能的两个主要参数为排量和压力。排量以每分钟排出若干升计算，它与钻孔直径及所要求的冲洗液自孔底上返速度有关，即孔径
