带铜衬轴套的钻2-M8深15mm螺纹底孔夹具设计及机械加工工艺装备【含7张CAD图带工、序过程卡】
【需要咨询购买全套设计请加QQ1459919609】图纸预览详情如下：
- 内容简介：
-

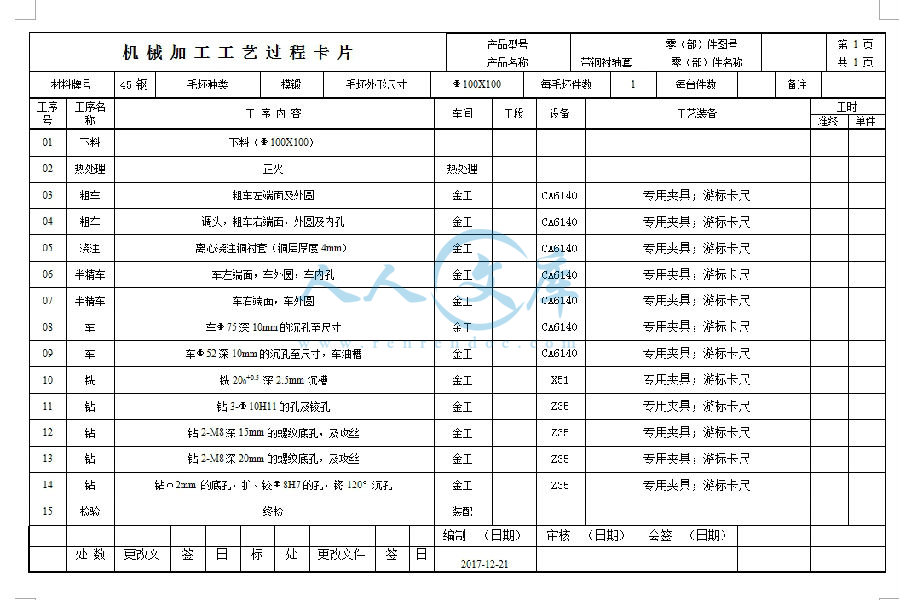

产品型号 零（部）件图号 共 1 页机 械 加 工 工 序 卡 产品名称 带铜衬轴套 零（部）件名称 第 1 页车 间 工序号 工序名称 材料牌号金工 1 下料 45 钢毛坯种类 毛坯外形尺寸 每毛坯件数 每台件数锻件 100 1001 1设备名称 设备型号 设备编号 同时加工件数1夹 具 编 号 夹 具 名 称 切 削 液工序工时准终 单件时间定额序号 工 步 内 容 工 艺 装 备主轴转速(r/min)切削速度(m/min)进给量(mm/r)切削深度(mm)走刀次数 机动 辅助编制（日期） 审核（日期） 会签（日期）产品型号 零（部）件图号 共 1 页机 械 加 工 工 序 卡 产品名称 带铜衬轴套 零（部）件名称 第 1 页车 间 工序号 工序名称 材料牌号金工 3 粗车 45 钢毛坯种类 毛坯外形尺寸 每毛坯件数 每台件数锻件 100 1001 1设备名称 设备型号 设备编号 同时加工件数车床 CA6140 1夹 具 编 号 夹 具 名 称 切 削 液工序工时准终 单件时间定额序号 工 步 内 容 工 艺 装 备主轴转速(r/min)切削速度(m/min)进给量(mm/r)切削深度(mm)走刀次数 机动 辅助1 粗车左端面 专用夹具；游标卡尺 560 179.2 0.5 1.5 1 0.0892 车外圆 专用夹具；游标卡尺 560 179.2 0.5 1 1 0.045编制（日期） 审核（日期） 会签（日期）标记 处数 更改文件号 签字 日期 标记 更改文件号 签字 日期 张博闻产品型号 零（部）件图号 共 1 页机 械 加 工 工 序 卡 产品名称 带铜衬轴套 零（部）件名称 第 1 页车 间 工序号 工序名称 材料牌号金工 4 粗车 45 钢毛坯种类 毛坯外形尺寸 每毛坯件数 每台件数锻件 100 1001 1设备名称 设备型号 设备编号 同时加工件数车床 CA6140 1夹 具 编 号 夹 具 名 称 切 削 液工序工时准终 单件时间定额序号 工 步 内 容 工 艺 装 备主轴转速(r/min)切削速度(m/min)进给量(mm/r)切削深度(mm)走刀次数 机动 辅助1 粗车右端面 专用夹具；游标卡尺 560 179.2 0.5 1.5 1 0.3572 粗车外圆 专用夹具；游标卡尺 560 179.2 0.5 1 1 0.1793 车内孔 专用夹具；游标卡尺 200 39.9 0.52 1 0.952编制（日期） 审核（日期） 会签（日期）标记 处数 更改文件号 签字 日期 标记 更改文件号 签字 日期 张博闻产品型号 零（部）件图号 共 1 页机 械 加 工 工 序 卡 产品名称 带铜衬轴套 零（部）件名称 第 1 页车 间 工序号 工序名称 材料牌号金工 5 半精车 45 钢毛坯种类 毛坯外形尺寸 每毛坯件数 每台件数锻件 100 1001 1设备名称 设备型号 设备编号 同时加工件数车床 CA6140 1夹 具 编 号 夹 具 名 称 切 削 液工序工时准终 单件时间定额序号 工 步 内 容 工 艺 装 备主轴转速(r/min)切削速度(m/min)进给量(mm/r)切削深度(mm)走刀次数 机动 辅助1 离心浇铸 专用夹具；游标卡尺编制（日期） 审核（日期） 会签（日期）标记 处数 更改文件号 签字 日期 标记 更改文件号 签字 日期 张博闻产品型号 零（部）件图号 共 1 页机 械 加 工 工 序 卡 产品名称 带铜衬轴套 零（部）件名称 第 1 页车 间 工序号 工序名称 材料牌号金工 6 半精车 45 钢毛坯种类 毛坯外形尺寸 每毛坯件数 每台件数锻件 100 1001 1设备名称 设备型号 设备编号 同时加工件数车床 CA6140 1夹 具 编 号 夹 具 名 称 切 削 液工序工时准终 单件时间定额序号 工 步 内 容 工 艺 装 备主轴转速(r/min)切削速度(m/min)进给量(mm/r)切削深度(mm)走刀次数 机动 辅助1 车左端面 专用夹具；游标卡尺 710 216.2 0.5 1 1 0.3572 车外圆 专用夹具；游标卡尺 710 216.2 0.5 1 1 0.1793 车内孔 专用夹具；游标卡尺 200 39.9 0.52 1 0.952编制（日期） 审核（日期） 会签（日期）标记 处数 更改文件号 签字 日期 标记 更改文件号 签字 日期 张博闻产品型号 零（部）件图号 共 1 页机 械 加 工 工 序 卡 产品名称 带铜衬轴套 零（部）件名称 第 1 页车 间 工序号 工序名称 材料牌号金工 7 车削 45 钢毛坯种类 毛坯外形尺寸 每毛坯件数 每台件数锻件 100 1001 1设备名称 设备型号 设备编号 同时加工件数车床 CA6140 1夹 具 编 号 夹 具 名 称 切 削 液工序工时准终 单件时间定额序号 工 步 内 容 工 艺 装 备主轴转速(r/min)切削速度(m/min)进给量(mm/r)切削深度(mm)走刀次数 机动 辅助1 车右端面 专用夹具；游标卡尺 710 211.8 0.5 1.0 1 0.2762 车外圆 专用夹具；游标卡尺 710 211.8 0.5 1.0 1 0.138编制（日期） 审核（日期） 会签（日期）标记 处数 更改文件号 签字 日期 标记 更改文件号 签字 日期 张博闻产品型号 零（部）件图号 共 1 页机 械 加 工 工 序 卡 产品名称 带铜衬轴套 零（部）件名称 第 1 页车 间 工序号 工序名称 材料牌号金工 8 车削 45 钢毛坯种类 毛坯外形尺寸 每毛坯件数 每台件数锻件 100 1001 1设备名称 设备型号 设备编号 同时加工件数车床 CA6140 1夹 具 编 号 夹 具 名 称 切 削 液工序工时准终 单件时间定额序号 工 步 内 容 工 艺 装
