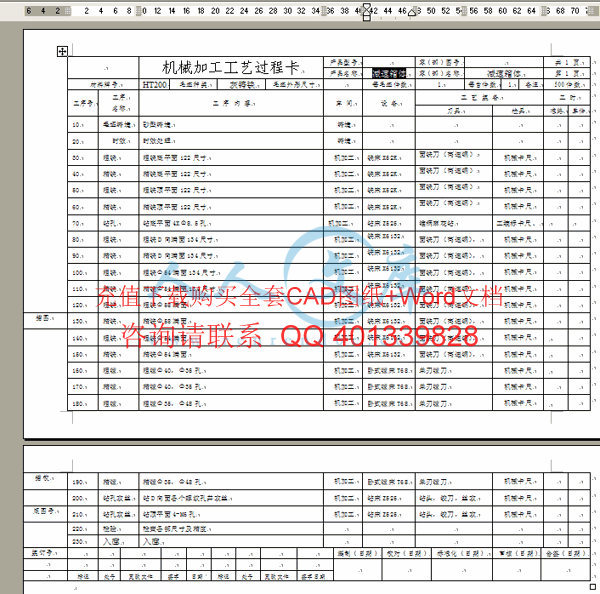

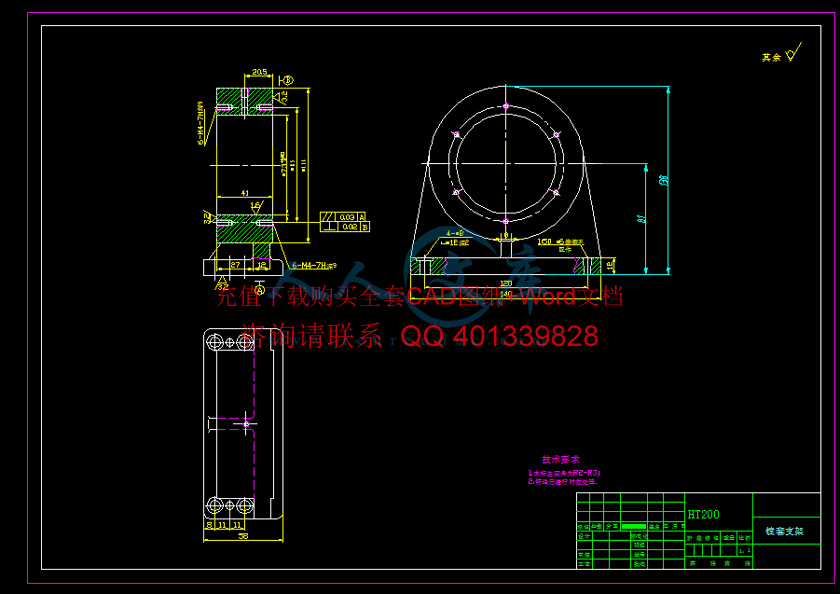

50 附录 二 ：中文翻译 通过夹具布局设计和夹紧力的优化控制变形 摘 要 工件变形必须控制在数值控制机械加工过程 之中 。夹具布局和夹紧力是 影 响加工变形程度和分布的 两个主要方面 。在 本文提出了一种多目标模型的建立，以减低 变形的 程度 和增加 均匀变形 分布 。有限元方法 应用 于分析变形。遗传算法发展是为了解决优化模型。最后举了一个例子说明，一个令人满意的结果被求得 ， 这是远优于经验之一的。多目标模型可以减少加工变形有效地改善分布状况。 关键词 ：夹具布局；夹紧力； 遗传算法；有限元方法 1 引言 夹具设计在制造工程中是一项重要 的程序。这对于加工精度是至关重要。一个工件应约束在一个带有夹具元件，如定位元件，夹紧装置，以及支撑元件的夹具中加工。定位的位置和夹具的支力，应该从战略的设计，并且适当的夹紧力应适用。该夹具元件可以放在工件表面的任何可选位置。夹紧力必须大到足以进行工件加工。通常情况下，它在很大程度上取决于设计师的经验，选择 该夹具元件的方案 ，并确定夹紧力。因此，不能保证由此产生的解决方案是 某一特定的工件的 最优或接近最优 的方案。 因此，夹具布局和夹紧力优化成为 夹具设计方案的两个主要方面 。 定位和夹紧装置和 夹紧力 的值都应 适当的选择和 计算 ， 使由于夹紧 力 和切削力 产生的工件变形尽量减少和非正式化 。 夹具设计 的目的 是要找到 夹具元件关于工件和最优的夹紧力的 一个最优 布局或方案 。在这篇论文里 ， 多目标优化方法是代表了 夹具布局设计和夹紧力的优化 的方法 。 这个观点是具有两面性的。 一，是尽量减少 加工表面最大的弹性变形 ； 另一个是尽量均匀变形。 件包 是用来计算 工件 由于夹紧力和切削力 下产生的变形。遗传算法是 发达且 直接 的搜索工具箱，并且被应用于 解决优化问题。最后还给出了一个 案例 的 研究 ，以阐述对所提算法 的应用。 51 2 文献回顾 随着优化方法在工业中的广泛运用，近几年 夹具设计优化已获得了更多的利益。夹具设计优化包括夹具布局优化和夹紧力优化。 出了一种 使用刚体模型的夹具 用了一个刚性体模型，为最优夹具布局和最低的夹紧力进行分析和综合。 他提出了基于支持布局优化的程序与计算质量的有限元计算法 。李和 了一个非线性编程方法和一个联络弹性模型解决布局优化问题。两年后， 他们提交了一份 确定关于多钳夹具受到准静态加工力的夹紧力优化的方法。他们还提出了一关于夹 具布置和夹紧力的最优的合成方法，认为工件在加工过程中处于动态。相结合的夹具布局和夹紧力优化程序被提出，其他研究人员用有限元法进行夹具设计与分析。蔡等对 括合成的夹具布局的金属板材大会的理论进行了拓展。 秦等人建立了一个与夹具和工件之间弹性接触的模型作为参考物来优化夹紧力与，以尽量减少工件的位置误差。 交了一份 基于模型的 框架 以 确定所需的最低限度夹紧力，保证了 被夹紧 工件在加工 的动态稳定 。 大部分的上述研究使用的是非线性规划方法，很少有全面的或近全面的最优解决 办法。 所有的夹具布局优化程序必须从一个可行布局开始。 此外，还得到了对这些模型都非常敏感的初步可行夹具布局的解决方案。 夹具优化设计的问题是非线性的，因为目标的功能和设计变量之间没有直接分析的关系。例如加工表面误差和夹具的参数之间（定位、夹具和夹紧力）。 以前的研究表明，遗传算法（ 在解决这类优化问题中是一种有用的技术。吴和陈用遗传算法确定最稳定的静态夹具布局。石川和青山应用遗传算法确定最佳夹紧条件弹性工件。 基于优化夹具布局的遗传算法中使用空间坐标编码。他们还提出了针对主要竞争夹具 优化方法相对有效性的广泛调查的方法和结果。这表明连续遗传算法取得最优质的解决方案。 展了一个夹具布局优化技术，用遗传算法找到夹具布局，尽量减少由于在整个刀具路径的夹紧和切削力造成的加工表面的变形。 定位器和夹具位置被节点号码所指定。 人还提出了一种迭代算法，尽量减少工件在整个切削过程之中由不同的夹具布局和夹紧力造成的弹性变形。 人建成了一个分析模型，认为定位和夹紧装置为同一夹具布局的要素灵活的一部分。 论了混合学习系统用来非 线性有限元分析与支持相结合的人工神经网络（ 和 人工神经网络被用来计算工件的最大弹性变形，遗传算法被用 52 来确定最佳锁模力。 议将 迭代算法和人工神经网络结合起来发展夹具设计系统。 迭代算法和有限元分析，在二维工件中找到最佳定位和夹紧位置，并且把碎片 的效果考虑进去。 周等人。提出了基于遗传算法的方法，认为优化夹具布局和夹紧力的同时，一些研究没有考虑为整个刀具路径优化布局。一些研究使用节点数目作为设计参数。 一些研究解决夹具布局或夹紧力优化方法，但不能两者都同时进行。 有几项研究摩擦和 碎 片 考虑进去了。 碎片 的移动和摩擦接触的影响对于实现更为现实和准确的工件夹具布局校核分析来说是不可忽视的。 因此将 碎片 的去除效果和摩擦考虑在内以实现更好的加工精度是必须的。 在这篇论文中，将摩擦和 碎片 移除考虑在内，以达到加工表面在夹紧和切削力下最低程度的变形。 一多目标优化模型被建立了。一个优化的过程中基于 有限元法提交找到最佳的布局和夹具夹紧力。 最后，结果多目标优化模型对低刚度工件而言是比较单一的目标优化方法、经验和方法。 3 多目标优化模型夹具设计 一个可行的夹具布局 必须 满足三限制。 首先，定位和夹紧装置 不能 将 拉伸势力 应用到 工件 ； 第二，库仑摩擦约束必须 施加 在所有夹具 夹具元件 位置必须在候选位置。 为一个问题涉及夹具元件 化问题可以在数学上仿照如下 ： 这里的 工区域在加工当中 其中 53 是 j 的平均值； i 次的接触点； 是静态摩擦系数； 切向力在 i 次的接触 点 ； i)是 i 次的接触点； i 次接触点； 整体过程如图 1 所示， 一要设计一套可行的夹具布局和优化的夹紧力。最大切削力在切削模型和切削力发送到有限元分析模型中被计算出来。优化程序造成一些夹具布局和夹紧力，同时也是被发送到有限元模型中。在有限元分析座内，加工变形下，切削力和夹紧力的计算方法采用有限元方法 。 根据某夹具布局和变形 ， 然后发送给优化程序，以搜索为一优化夹具 方案。 图 1 夹具布局和夹紧力 优化过程 4 夹具布局设计和夹紧力的优化 遗传 算法 遗传算法（ 是基于生物再生产过程的强劲，随机和启发式的优化方法。 基本思路背后的遗传算法是模拟 “生存的优胜劣汰 “的现象。 每一个人口中的候选个体指派一个健身的价值，通过一个功能的调整，以适应特定的问题。 遗传算法，然后进行复制，交叉和变异过程消除不适宜的个人和人口的演进给下一代。 人口足够数目的演变基于这些经营者引起全球健身人口的增加 和优胜个体代表全最好的方法。 遗传算法程序在优化夹具设计时需夹具布局和夹紧力作为设计变量，以生成字符串代表不同的 布置。 字符串相比染色体的自然演变，以及字符串，它和遗传算法寻找最优，是映射到最优的夹具设计计划。在这项研究里，遗传算法和 直接搜索工具箱是被运用的。 54 收敛性遗传算法是被 人口大小 、交叉的概率和概率突变所控制的 。只有当在一个人口中功能最薄弱功能的最优值没有变化时， 到一个预先定义的价值 或有多少几代氮，到达演化的指定数量上限 没有遗传算法停止。 有五个主要因素，遗传算法，编码，健身功能，遗传算子，控制参数和制约因素。 在这篇论文中，这些因素都被选出如 表 1 所列。 表 1 遗传算法参数的选择 由于遗传算法可能产生夹具设计字符串，当受到加工负荷时不完全限制夹具。 这些解决方案被认为是不可行的，且被罚的方法是 用来驱动遗传算法，以实现一个可行的解决办法。 1 夹具设计的计划被认为是不可行的或无约束，如果反应在定位是否定的。在换句话说，它不符合方程（ 2）和（ 3）的限制。 罚的方法基本上包含指定计划的高目标函数值时不可行的 。因此，驱动它在连续迭代算法中的可行区域。 对于约束（ 4） ，当遗传算子产生新个体或此个体已经产生，检查它 们是否符合条件是必要的。 真正的候选区域是那些不包括无效 的区域。在为了简化检查，多边形是用来代表候选区域和无效区域的。 多边形的顶点是用于检查。 “在 功能可被用来帮助检查。 有限元分析 件包是用于 在这方面的研究 有限元分析计算 。 有限元模型是一个考虑摩擦效应的半弹性接触模型，如果材料是假定线弹性。 如图 2 所示，每个位置或支持，是代表三个正交弹簧提供的制约。 图 2 考虑到摩擦的半弹性接触模型 55 在 x ， y 和 z 方向和每个夹具类似，但定位夹紧力在正常的方向。 弹力在自然的方向即所谓自然弹力，其余两个弹力即为 所谓的切向弹力。 接触弹簧刚度可以 根据向赫兹接触理论 计算 如下 ： 随着夹紧力和夹具布局的变化，接触刚度也不同，一个合理的线性逼近的接触刚度可以从适合上述方程的最小二乘法得到。 连续插值，这是用来申请 工件的有限元分析模型的 边界条件 。在图 3中说明了夹具元件的位置，显示为黑色界线。 每个元素的位置被其它四或六最接近的邻近节点 所包围。 图 3 连续插值 这系列节点，如黑色正方形所示，是（ 37， 38， 31和 30 ），（ 9， 10 ， 11 ， 18，17号和 16号）和（ 26， 27 ， 34 ， 41， 40和 33 ）。 这一系列弹簧单元，与这些每一个节点相关联。对任何一套节点，弹簧常数 是： 这里， 弹簧刚度在的 j i 次夹具元件， i 次夹具元件和的 J 弹簧刚度在一次夹具元件位置 , i 是周围的 i 次夹具元素周围的节点数量 为每个加工负荷的一步，适当的边界条件将适用于工件的有限元模型。 在这个 工作里 ，正常的弹簧 约束在这三个方向（ X ， Y ， Z ）的和 在切方向 切向弹簧约束， （ X ， Y ） 。 夹紧力是适用于正常方向（ Z）的夹紧点。整个刀具路径是模拟为每 个夹具设计计划所产生的遗传算法应用的高峰期的 X ， Y ， z 切削力顺序到元曲面，其中刀具通 56 行 证。 在这工作中，从刀具路径中欧盟和去除 碎片 已经被考虑进去。在机床改变几何数值过程中，材料被去除，工件的结构刚度也改变。 因此，这是需要考虑 碎片 移除的影响。有限元分析模型，分析与重点的工具运动和碎片 移除使用的元素死亡技术。 在为了计算健身价值，对于给定夹具设计方案，位移存储为每个负载的一步。 那么，最大位移是选定为夹具设计计划的健身价值。 遗传算法的程序和 间的互动实施如下。 定位和夹具的位置以及夹紧力 这些参 数写入到一个文本文件。那个输入批处理文件 件可以读取这些参数和计算加工表面的变形。 因此， 健身价值观，在遗传算法程序，也可以写到当前夹具设计计划的一个文本文件。 当有大量的节点在一个有限元模型时，计算健身价值是很昂贵的。 因此，有必要加快计算遗传算法程序。作为这一代的推移，染色体在人口中取得类似情况。在这项工作中，计算健身价值和 染色体存放在一个 据库。 遗传算法的程序，如果目前的染色体的健身价值已计算之前，先检查；如果不，夹具设计计划发送到 则健身价值观是直接从数据库 中取出。 啮合的工件有限元模型 ，在每一个计算时间保持不变。每计算模型间的差异是边界条件，因此，网状工件的有限元模型可以用来反复 “恢复 ”令 。 5 案例研究 一个关于低刚度工件的铣削夹具设计优化问题 是被显示在前面的论文中，并在以下各节加以表述。 工件的几何形状和性能 工件的几何形状和特点显示在图 4 中，空心工件的材料 是铝 390 与泊松比 71杨氏模量。 外廓尺寸 27件 顶端内壁的三分之一 是经铣削及其刀具轨迹，如 图 4 所示 。 夹具元件中应用到的 材料 泊松比 杨氏模量的220 的合金钢。 57 图 4 空心工件 模拟和加工的运作 举例将工件进行周边铣削，加工参数在表 2 中给出。 基于这些参数，切削力的最高值被作为工件内壁受到的表面载荷而被计算和应用 ，当工件处于 n（切）、 （下径向）和 （下轴） 的切削位置时。 整个刀具路径被 26 个工步所分开，切削力的方向被刀具位置所确定 表 2 加工参数和条件 。 夹具设计方案 夹具在加工过程中夹紧工件的规划如图 5 所示。 图 5 定位和夹紧装置 的可选区域 58 一般来说， 3位原则是夹具设计中常用的。夹具底板限制三个自由度，在侧边控制两个自由度。这里， 在 Y=0面上 使用了 4 个定点（ 14 ），以定位工件并限制 2 自由度；并且在 Y=127相反面上，两个压板（ 2）夹紧工件。 在正交面上，需要一个定位元件限制其余的一个自由度，这在优化模型中是被忽略的。在表 3 中给出了定位加紧点的坐标范围。 表 3 设计变量的约束 由于没有一个简单的一体化程序确定夹紧力，夹紧力很大部分 （ 初始阶段被假设为每一个夹板上作用的力。且从符合例 5的最小二乘法，分别由 07 N/m 和 07 N/m 得到了正常切向刚度。 遗传控制参数和 惩 罚函数 在这个例子中， 用到了 下列参数值： 0, 00和 的惩罚函数是 这里 以被 代表。当 到 6 时， 优化结果 连续优化的收敛过程如图 6所示。且收敛过程的相应功能 （ 1） 和 （ 2） 如图 7、图8 所示。 优化设计方案在表 4 中给出。 59 图 6 夹具布局和夹紧力优化程序 的 收敛性遗传算法 图 7 第一 个 函数值 的收敛 图 8 第二个函数值 的收敛性 表 4 多目标优化模型的结果 表 5 各种夹具设计方案结果进行比较， 结果 的 比较 从单一目标优化和经验设计中得到的夹具设计的设计变量和目标函数值，如表 5所示。 单一目标优化的结果，在论文中引做比较。 在例子中，与经验设计相比较，单一目标优化方法有其优势。 最高 变形减少了 ，均匀变形增强了 。最高夹紧力的值也减少了 。从多目标优化方法和单目标优化方法的比较中可以得出什么呢？最大变形减少了 ，均匀变形量增加了 ，最高夹紧力的值 减少了 60 。加工表面沿刀具轨迹 的变形分布如图 9所示。很明显，在三种方法中，多目标优化方法产生的变形分布最均匀。 与结果比较，我们确信 运用最佳定位点分布和最优夹紧力来减少工件的变形。图 10示出了一实例夹具的装配。 图 9 沿刀具轨迹 的变形分布 图 10 夹具配置 实例 6 结论 本文介绍了 基于 有限元 的 夹具布局设计和夹紧力的优化程序 设计。 优化程序是多目标 的： 最大限度地减少加工表面 的 最高变形和最大限度地 均匀 变形 。 健身价值的有限元计算。 对于 夹具设计优化的问题 ， 有限元分析 的结合被证明是一种很有用的方法 。 61 在这项研究中，摩擦的影响和 碎片 移动都被考虑到了。为了减少计算的时间，建立了一个染色体的健身数值的数据库， 且网状工件的有限元模型是优化过程中多次使用的。 传统的夹具设计方法是单一目标优化方法或经验 。此研究结果表 明， 多目标优化方法 比起其他两种方法 更有效地减少变形和均匀变形 。这对于在数控加工中控制加工变形是很有意义的 。 参考文献 1、 S， 1993 年） 自动化装配线上棱柱工件最佳装夹定位生成的理论方法 。 C (1995) 优化机床夹具表现的 荷模型 。 2、 C (1998) 快速支持布局优化 。 , N (1999) 通过夹具布局优化改善工件的定位精度 。 3、 , N (2001) 夹具夹紧力的优化和其对 工件的定位精度 的影响。 4、 , N (1999) 通过夹具布局优化改善工件的定位精度 。 5、 , N (2001) 夹具夹紧力的优化 和其对工件定位精度的影响。 6、 , N (2001) 最优夹具设计计算工件动态的影响。 7、 D, S (1987) 灵活装夹系统的有限元分析。 8、 J, R (1991) 运用优化方法在夹具设计中选择支位。 9、 , J, X (1996) 变形金属板材的装夹的原则、算法和模拟。 10、 H, H, L (2005) 夹具装夹方案 的建模和优化设计。 11、 Y, N (2006) 动态稳定装夹中夹紧力最小值的确定。 12、 H, C (1996) 基于遗传算法 的夹具优化配置方法。 13、 , (1996) 借助遗传算法对装夹条件的优化。 14、 , C, , et 2002) 一项关于 空间坐标对 基于遗传算法的夹具优化问题的作用的调查。 15、 , C, , et 2002) 夹具布局优化方法 成效的调查。 16、 , N (2000) 利用遗传算法 优化加工夹具的布局。 17、 , , N (2002) 利用遗传算法 优化夹紧布局和夹紧力。 18、 M, J, Q (2004) 基于遗传算法的柔性装配夹具布局 的 建模与优化 。 62 19、 (2005) 通过一种人工神经网络和遗传算法 混合的系统设计智能夹具。 20、 S, , C (2001) 采用遗传算法 固定装置的概念设计。 21、 (2006) 利用遗传算法 优化加工夹具的定位和夹紧点。 22、 L, H, H (2005) 遗传算法用于优化夹具布局和夹紧力。 23、 , (2003) 碎片 位移和摩擦接触的运用对工件夹具布局的校核。 i & 2 007 /4 007# 007be in of In a to of to of to A to a is to is an in It is to be in a as of be be be on be it on s to to is no or a in of be to is of is to an or of In is is is to of is to of is to of A is to is to of of in a . . *)o. 29, 10016, a of 1. a of 2. a 3. Li a a 4. a a 5. of . A , 8 EM 9 8of et 10 an to to of 11 a of of or of an to is of A) a in 213 A to an 14 to in A of of an of 15. 16 a A to of et 17 an by et 18 up as 19 a EA a of A. NN to 20 to A NN a 21 EM to D et 22 a GA of of as of or of be 23, so it is to to to of of to A is A EM to of is a to be at of be in a n be as 12:; :; s ; j 1; 2; :; n 12 3i 1; 2; :; p 4to at in of j is at is of at i) is i) is of is 1 to to is in is to to EA is a to to on A is to in is a a to A of on to in of A to as to of A to In A is by of Pc)of no of in a a or N, A A, In as A is to is to A to a A is if at it in ). 1 As a to it to A. 4), by or is it is to up In to to of be to is in is As 2, or is by in , Y is to in in be 8 as 65of s at of A be a to is to to EA 2 10 11 12 13 1415 16 17 18 19 20 2122 23 24 25 26 27 2829 30 31 32 33 34 3536 37 38 39 40 41 4243 44 45 46 47 48 493 4 A of nd 5.4 of 00mm/of of 5.4 00 3. as is or by 37, 38,31 0, 9, 10, 11, 18, 17 6 26, 27, 34, 41,40 3. A of to of at it,at of to be to In in X, Y, Z)in X, Y). in Z) at by by , Y, Z 23is of so of it is to EA is to In to a is A as of to a of A be to a is to up A As in In in a GA if s of EA is EA be of a in 16, 18, 22 is in 5 of / / / 0 0 of 4. of is a .3 s 52.4 27 6.2 of an is 4. of is a .3 s 20 is on of . on of as on at ( ( ( is 6 宁学 毕业设计 (论文 ) 箱体机械加工工艺及工装夹具设计 所在学院 专 业 班 级 姓 名 学 号 指导老师 年 月 日 摘 要 本设计是 基于 箱体零件的加工工艺规程及一些工序的专用夹具设计。箱体零件的主要加工表面是平面及孔系。一般来说，保证平面的加工精度要比保证孔系的加工精度容易。因此，本设计遵循先面后孔的原则。并将孔与平面的加工明确划分成粗加工和精加工阶段以保证孔系加工精度。基准选择以箱体的输入轴和输出轴的支承孔作 为粗基准，以顶面与两个工艺孔作为精基准。主要加工工序安排是先以支承孔系定位加工出顶平面，再以顶平面与支承孔系定位加工出工艺孔。在后续工序中除个别工序外均用顶平面和工艺孔定位加工其他孔系与平面。支承孔系的加工采用的是坐标法镗孔。整个加工过程均选用组合机床。夹具选用专用夹具，夹紧方式多选用气动夹紧，夹紧可靠，机构可以不必自锁 ， 因此生产效率较高 ， 适用于大批量、流水线上加工 ， 能够满足设计要求。 关键词： 箱体 类零件； 工艺 ； 夹具 ； he is on of of of of In of of to of as a as a to In to of of of of of be so is 目 录 摘 要 V 第 1 章 绪论 2 械加工工艺概述 2 械加工工艺流程 2 具概述 3 床夹具的功能 3 床夹具的发展趋势 4 床夹具的现状 4 代机床夹具的发展方向 4 第 2 章 加工工艺规程设计 6 件的分析 6 件的作用 6 件的工艺分析 6 体加工的主要问题和工艺过程设计所应采取的相应措施 6 和平面的加工顺序 6 系加工方案选择 7 体加工定位基准的选择 7 基准的选择 7 基准的选择 8 体加工主要工序安排 8 械加工余量、工序尺寸及毛坯尺寸的确定 11 定切削用量及基本工时（机动时间） 3 12 间定额计算及生产安排 19 第 3 章 夹具设计 24 究原始质料 24 位、夹紧方案的选择 24 削力及夹紧 力的计算 24 差分析与计算 26 紧装置的选用 27 具设计及操作的简要说明 27 总结 28 参 考 文 献 29 第 1 章 绪论 械加工工艺概述 机械加工工艺 是指用机械加工的方法改变毛坯的形状、尺寸、相对位置和性质使其成为合格零件的全过程，加工工艺是工人进行加工的一个依据。 机械加工工艺流程是工件或者零件制造加工的步骤，采用机械加工的方法，直接改变毛坯的形状、尺寸和表面质量等，使其成为零件的过程称为机械加工工艺过程。比如一个普通零件的加工工艺流程是粗加工 装配 包装，就是个加工的笼统的流程。 机械加工工艺就是在流程的基础上，改变生产对象的形状、尺寸、相对位置和性质等，使其成为成品 或半成品，是 每个步骤，每个流程的详细说明，比如，上面说的，粗加工可能包括毛坯制造，打磨等等，精加工可能分为车，钳工，铣床，等等，每个步骤就要有详 细的数据了，比如粗糙度要达到多少，公差要达到多少。 技术人员根据产品数量、设备条件和工人素质等情况，确定采用的工艺过程，并将有关内容写成工艺文件，这种文件就称 工艺规程 。这个就比较有针对性了。每个厂都可能不太一样，因为实际情况都不一样。 总的 来说，工艺流程是纲领，加工工艺是每个步骤的详细参数，工艺规程是某个厂根据实际情况编写的特定的加工工艺。 械加工工艺流程 机械加工工艺规程是规定零件机械加工工艺过程和操作方法等的工艺文件之一，它是在具体的生产条件下，把较为合理的工艺过程和操作方法，按照规定的形式书写 成工艺文件，经审批后用来指导生产。机械加工工艺规程一般包括以下内容：工件加工的工艺路线、各工序的具体内容及所用的设备和工艺装备、工件的检验项目及 检验方法、切削用量、时间定额等。 制订工艺规程的步骤 1) 计算年生产纲领，确定生产类型 。 2) 分析零件图及产品装配图，对零件进行工艺分析。 3) 选择毛坯。 4) 拟订工艺路线。 5) 确定各工序的加工余量，计算工序尺寸及公差。 3 6) 确定各工序所用的设备及刀具、夹具、量具和 辅助工具 。 7) 确定切削用量及工时定额。 8) 确定各主要工序的技术要求及检验方法。 9) 填写工艺文件。 在制订工艺规程的过程中，往往要对前面已初步确定的内容进行 调整，以提高经济效益。在执行工艺规程过程中，可能会出现前所未料的情况，如生产条件的变化，新技术、新工艺的引进，新材料、先进设备的应用等，都要求及时对工艺规程进行修订和完善。 具概述 夹具是一种装夹工件的工艺装备，它广泛地应用于机械制造过程的切削加工、热处理、装配、焊接和检测等工艺过程中。 在金属切削机床上使用的夹具统称为机床夹具。在现代生产中，机床夹具是一种不可缺少的工艺装备，它直接影响着加工的精度、劳动生产率和产品的制造成本等，帮机床夹具设计在企业的产品设计和制造以及生产技术准备中占有极其重要的地 位。机床夹具设计是一项重要的技术工作。 “工欲善其事，必先利其器。” 工具是人类文明进步的标志。自 20 世纪末期以来，现代制造技术与机械制造工艺自动化都有了长足的发展。但工具（含夹具、刀具、量具与辅具等）在不断的革新中，其功能仍然十分显著。机床夹具对零件加工的质量、生产率和产品成本都有着直接的影响。因此，无论在传统制造还是现代制造系统中，夹具都是重要的工艺装备。 床夹具的功能 在机床上用夹具装夹工件时，其主要功能是使工件定位和夹紧。 1机床夹具的主要功能 机床夹具的主要功能是装工件，使工件在夹具中 定位和夹紧。 （ 1）定位 确定工件在夹具中占有正确位置的过程。定位是通过工件定位基准面与夹具定位元件面接触或配合实现的。正确的定位可以保证工件加工的尺寸和位置精度要求。 （ 2）夹紧 工件定位后将其固定，使其在加工过程中保持定位位置不变的操作。由于工件在加工时，受到各种力的作用，若不将工件固定，则工件会松动、脱落。因此，夹紧为工件提供了安全、可靠的加工条件。 4 2机床夹具的特殊功能 机床夹具的特殊功能主要是对刀和导向。 （ 1）对刀 调整刀具切削刃相对工件或夹具的正确位置。如铣床夹具中的对刀块，它能迅速地 确定铣刀相对于夹具的正确位置。 （ 2）导向 如钻床夹具中的钻模板的钻套，能迅速地确定钻头的位置，并引导其进行钻削。导向元件制成模板形式，故钻床夹具常称为钻模。镗床夹具（镗模）也具有导向功能。 床夹具的发展趋势 随着科学技术的巨大进步及社会生产力的迅速提高，夹具已从一种辅助工具发展成为门类齐全的工艺装备。 床夹具的现状 国际生产研究协会的统计表明，目前中、小批多品种生产的工作品种已占工件种类总数的 85%左右。现代生产要求企业所制造的产品品种经常更新换代，以适应市场激烈的竞争。然而，一般企 业仍习惯于大量采用传统的专用夹具。另一方面，在多品种生产的企业中，约 4 年就要更新 80%左右的专用夹具，而夹具的实际磨损量仅为 15%左右。特别是近年来，数控机床（ 加工中心（ 成组技术（ 柔性制造系统（ 新技术的应用，对机床夹具提出了如下新的要求： 1）能迅速而方便地装备新产品的投产，以缩短生产准备周期，降低生产成本。 2）能装夹一组具有相似性特征的工件。 3）适用于精密加工的高精度机床夹具。 4）适用于各种现代化制造技术的新型机床夹具。 5）采用液压或气压夹紧的高效夹紧装置，以进一 步提高劳动生产率。 6）提高机床夹具的标准化程度。 代机床夹具的发展方向 现代机床夹具的发展方向主要表现为精密化、高效化、柔性化、标准化四个方面。 精密化 随着机械产品精度的日益提高，势必相应提高了对夹具的精度要求。精密化夹具的结构类型很多，例如用于精密分度的多齿盘，其分度精度可达 于精密车削的高精度三爪卡盘，其定心精度为 5 m；精密心轴的同轴度公差可控制在 1 m 内；又如 5 用于轴承套圈磨削的电磁无心夹具，工件的圆度公差可达 m。 高效化 高效化夹具主要用来减少工件加工的基本 时间和辅助时间，以提高劳动生产率，减轻工人的劳动强度。常见的高效化夹具有：自动化夹具、高速化夹具、具有夹紧动力装置的夹具等。例如，在铣床上使用电动虎钳装夹工件，效率可提高 5 倍左右；在车床上使用的高速三爪自定心卡盘，可保证卡爪在（试验）转速为 2600r/条件下仍能牢固地夹紧工件，从而使切削速度大幅度提高。 柔性化 机床夹具的柔性化与机床的柔性化相似，它是指机床夹具通过调整、拼装、组合等方式，以适应可变因素的能力。可变因素主要有：工序特征、生产批量、工件的形状和尺寸等。具有柔性化特征的新型夹具种类主要有 ：组合夹具、通用可调夹具、成组夹具、拼装夹具、数控机床夹具等。在较长时间内，夹具的柔性化将是夹具发展的主要方向。 标准化 机床夹具的标准化与通用化是相互联系的两个方面。在制订典型夹具结构的基础上，首先进行夹具元件和部件的通用化，建立类型尺寸系列或变型，以减少功能用途相近的夹具元件和部件的型式，屏除一些功能低劣的结构。通用化方法包括夹具、部件、元件、毛坏和材料的通用化。夹具的标准化阶段是通用化的深入，主要是确立夹具零件或部件的尺寸系列，为夹具工作图的审查创造良好的条件。目前我国已有夹具零件及部件的国家标准： 214891 以及各类通用夹具、组合夹具标准等。机床夹具的标准化，有利于夹具的商品化生产，有利于缩短生产准备周期，降低生产总成本。 第 2 章 加工工艺规程设计 件的分析 件的作用 题目给出的零件是箱体。箱体的主要作用是支承各传动轴，保证各轴之间的中心距及平行度，并保证部件正确安装。因此箱体零件的加工质量，不但直接影响的装配精度和运动精 度，而且还会影响工作精度、使用性能和寿命。主要是实现 变速，改变运动速度。 件的工艺分析 由箱体零件图可知。箱体是一个簿 壁壳体零件，它的外表面上有五个平面需要进行加工。支承孔系在前后端面上。此外各表面上还需加工一系列螺纹孔。因此可将其分为三组加工表面。它们相互间有一定的位置要求。现分析如下： （ 1） 以顶面为主要加工表面的加工面。这一组加工表面包括：顶面的铣削加工；螺孔加工其中顶面有表面粗糙度要求为 （ 2） 以 、 的支承孔为主要加工表面的加工面。这一组加工表面包括：；前后端面；、螺孔的孔。 （ 3）以 、 的支承孔为主要加工表面的加工面。这一组加工表面包括：；前后端面；、螺孔的孔。 （ 3） 以 底面 为主要加工平面的加工面。 体加工的主要问题和工艺过程设计所应采取的相应措施 由以上分析可知。该箱体零件的主要加工表面是平面及孔系。一般来说，保证平面的加工精度要比保证孔系的加工精度容易。因此，对于箱体来说，加工过程中的主要问题是保证孔的尺寸精度及位置精度，处理好孔和平面之间的相互关系。 由于的生产量很大。怎样满足生产率要 求也是加工过程中的主要考虑因素。 和平面的加工顺序 箱体类零件的加工应遵循先面后孔的原则：即先加工箱体上的基准平面，以基准平面定位加工其他平面。然后再加工孔系。箱体的加工自然应遵循这个原则。这是因为平面的面积大，用平面定位可以确保定位可靠夹紧牢固，因而容易保证孔的加工精度。其次，先加工平面可以先切去铸件表面的凹凸不平。为提高孔的加工精度创造条件，便于对刀及调整，也有利于保护刀具。 7 箱体零件的加工工艺应遵循粗精加工分开的原则，将孔与平面的加工明确划分成粗加工和精加工阶段以保证孔系加工精度。 系加工方案选择 箱体孔系加工方案，应选择能够满足孔系加工精度要求的加工方法及设备。除了从加工精度和加工效率两方面考虑以外，也要适当考虑经济因素。在满足精度要求及生产率的条件下，应选择价格最底的机床。 根据箱体零件图所示的箱体的精度要求和生产率要求，当前应选用在组合机床上用镗模法镗孔较为适宜。 （ 1） 用镗模法镗孔 在大批量生产中，箱体孔系加工一般都在组合镗床上采用镗模法进行加工。镗模夹具是按照工件孔系的加工要求设计制造的。当镗刀杆通过镗套的引导进行镗孔时，镗模的精度就直接保证了关键孔系的精度。 采用 镗模可以大大地提高工艺系统的刚度和抗振性。因此，可以用几把刀同时加工。所以生产效率很高。但镗模结构复杂、制造难度大、成本较高，且由于镗模的制造和装配误差、镗模在机床上的安装误差、镗杆和镗套的磨损等原因。用镗模加工孔系所能获得的加工精度也受到一定限制。 （ 2） 用坐标法镗孔 在现代生产中，不仅要求产品的生产率高，而且要求能够实现大批量、多品种以及产品更新换代所需要的时间短等要求。镗模法由于镗模生产成本高，生产周期长，不大能适应这种要求，而坐标法镗孔却能适应这种要求。此外，在采用镗模法镗孔时，镗模板的加工也需要采 用坐标法镗孔。 用坐标法镗孔，需要将箱体孔系尺寸及公差换算成直角坐标系中的尺寸及公差，然后选用能够在直角坐标系中作精密运动的机床进行镗孔。 体加工定位基准的选择 基准的选择 粗基准选择应当满足以下要求： （ 1） 保证各重要支承孔的加工余量均匀； （ 2） 保证装入箱体的零件与箱壁有一定的间隙。 为了满足上述要求，应选择的主要支承孔作为主要基准。即以箱体的输入轴和输出轴的支承孔作为粗基准。也就是以前后端面上距顶平面最近的孔作为主要基准以限制工件的四个自由度，再以另一个主要支承孔定位限制第五个 自由度。由于是以孔作为粗基准加工精基准面。因此，以后再用精基准定位加工主要支承 8 孔时，孔加工余量一定是均匀的。由于孔的位置与箱壁的位置是同一型芯铸出的。因此，孔的余量均匀也就间接保证了孔与箱壁的相对位置。 基准的选择 从保证箱体孔与孔、孔与平面、平面与平面之间的位置 。精基准的选择应能保证箱体在整个加工过程中基本上都能用统一的基准定位。从箱体零件图分析可知，它的顶平面与各主要支承孔平行而且占有的面积较大，适于作精基准使用。但用一个平面定位仅仅能限制工件的三个自由度，如果使用典型的一面两孔定位方法 ，则可以满足整个加工过程中基本上都采用统一的基准定位的要求。至于前后端面，虽然它是箱体的装配基准，但因为它与箱体的主要支承孔系垂直。如果用来作精基准加工孔系，在定位、夹紧以及夹具结构设计方面都有一定的困难，所以不予采用。 体加工主要工序安排 对于大批量生产的零件，一般总是首先加工出统一的基准。箱体加工的第一个工序也就是加工统一的基准。具体安排是先以孔定位粗、精加工顶平面。第二个工序是加工定位用的两个工艺孔。由于顶平面加工完成后一直到箱体加工完成为止，除了个别工序外，都要用作定位基准。因此，顶面上的 螺孔也应在加工两工艺孔的工序中同时加工出来。 后续工序安排应当遵循粗精分开和先面后孔的原则。先粗加工平面，再粗加工孔系。螺纹底孔在多轴组合钻床上钻出，因切削力较大，也应该在粗加工阶段完成。对于箱体，需要精加工的是支承孔前后端平面。按上述原则亦应先精加工平面再加工孔系，但在实际生产中这样安排不易于保证孔和端面相互垂直。因此，实际采用的工艺方案是先精加工支承孔系，然后以支承孔用可胀心轴定位来加工端面，这样容易保证零件图纸上规定的端面全跳动公差要求。各螺纹孔的攻丝，由于切削力较小，可以安排在粗、精加工阶段中分散进 行。 加工工序完成以后，将工件清洗干净。清洗是在 c9080 的含 打及 硝酸钠溶液中进行的。清洗后用压缩空气吹干净。保证零件内部杂质、铁屑、毛刺、砂粒等的残留量不大于 根据以上分析过程，现将箱体加工工艺路线确定如下： 工艺路线一： 10 毛坯铸造 砂型铸造 20 时效 时效处理 30 粗铣 粗铣底平面 122 尺寸 9 40 精铣 精铣底平面 122 尺寸 50 粗铣 粗铣顶平面 122 尺寸 60 精铣 精 铣顶平面 122 尺寸 70 钻孔 钻底平面 4 80 粗铣 精铣 D 向端面 134 尺寸 90 精铣 精铣 D 向端面 134 尺寸 100 粗铣 粗铣 54 端面 134 尺寸 110 精铣 精铣 54 端面 134 尺寸 120 粗铣 粗铣 58 端面 130 精铣 精铣 58 端面 140 粗铣 粗铣 54 端面 150 精铣 精铣 54 端面 160 粗镗 粗镗 40， 35 孔 170 精镗 精镗 40， 35 孔 180 粗镗 粗镗 35， 48 孔 190 精镗 精镗 35， 48 孔 200 钻孔攻丝 钻 D 向面各个螺纹孔并攻 丝 210 钻孔攻丝 钻顶平面 4 220 检验 检查各部尺寸及精度 230 入库 入库 工艺路线二： 10 毛坯铸造 砂型铸造 20 时效 时效处理 30 粗铣 粗铣底平面 122 尺寸 40 精铣 精铣底平面 122 尺寸 50 粗铣 粗铣顶平面 122 尺寸 60 精铣 精铣顶平面 122 尺寸 70 粗铣 精铣 D 向端面 134 尺寸 80 精铣 精铣 D 向端面 134 尺寸 90 粗铣 粗铣 54 端面 134 尺寸 100 精铣 精铣 54 端面 134 尺寸 110 粗铣 粗铣 58 端面 10 120 精铣 精铣 58 端面 130 粗铣 粗铣 54 端面 140 精铣 精铣 54 端面 150 粗镗 粗镗 40， 35 孔 160 精镗 精镗 40， 35 孔 170 粗镗 粗镗 35， 48 孔 180 精镗 精镗 35， 48 孔 190 钻孔 钻底平面 4 200 钻孔攻丝 钻 D 向面各个螺纹孔并攻丝 210 钻孔攻丝 钻顶平面 4 220 检验 检查各部尺寸及精度 230 入库 入库 以上加工方案大致看来合理，但通过仔细考虑，零件的技术要求及可能采取的加工手段之后，就会发现仍有问题， 方案二把底面的钻孔工序调整到后面了，这 样导致铣削加工 定位基准不足，特别镗孔工序。 以上工艺过程详见机械加工工艺过程综合卡片。 综合选择方案一： 工艺路线一： 10 毛坯铸造 砂型铸造 20 时效 时效处理 30 粗铣 粗铣底平面 122 尺寸 40 精铣 精铣底平面 122 尺寸 50 粗铣 粗铣顶平面 122 尺寸 60 精铣 精铣顶平面 122 尺寸 70 钻孔 钻底平面 4 80 粗铣 精铣 D 向端面 134 尺寸 90 精铣 精铣 D 向端面 134 尺寸 100 粗铣 粗铣 54 端面 134 尺寸 110 精铣 精铣 54 端面 134 尺寸 120 粗铣 粗铣 58 端面 130 精铣 精铣 58 端面 11 140 粗铣 粗铣 54 端面 150 精铣 精铣 54 端面 160 粗镗 粗镗 40， 35 孔 170 精镗 精镗 40， 35 孔 180 粗镗 粗镗 35， 48 孔 190 精镗 精镗 35， 48 孔 200 钻孔攻丝 钻 D 向面各个螺纹孔并攻丝 210 钻孔攻丝 钻顶平面 4 220 检验 检查各部尺寸及精度 230 入库 入库 械加工余量、工序尺寸及毛坯尺寸的确定 “箱体”零件材料采用灰铸铁制造。材料为 度 170 241，生产类 型为大批量生产，采用铸造毛坯。 （ 1） 顶面的加工余量。 根据工序要求，顶面加工分粗、精铣加工。各工步余量如下： 粗铣：参照机械加工工艺手册第 1 卷表 余量值规定为 现取 表 铣平面时厚度偏差取 。 精铣：参照机械加工工艺手册表 余量值规定为 （ 4） 前后端面加工余量。 根据 工艺要求，前后端面分为粗铣、半精铣、半精铣、精铣加工。各工序余量如下： 粗铣：参照机械加工工艺手册第 1 卷表 现取 半精铣：参照机械加工工艺手册第 1 卷，其加工余量值取为 精铣：参照机械加工工艺手册，其加工余量取为 （ 5） 前后端面毛坯为实心，不冲 孔。参照机械加工工艺手册表 确定螺孔加工余量为： （ 6） 前后端面支承孔 ,60,128 。 根据工序要求，前后端面支承孔的加工分为粗镗、精镗两个工序完成，各工 12 序余量如下： （ 8） 两侧面螺孔加工余量 毛坯为实心，不冲孔。 定切削用量及基本工时（机动时间） 3 工序 30 、 40：粗、精铣 粗铣底平面 122 尺寸 机床：铣床 具：硬质合金端铣刀（面铣刀） 00齿数 14Z 10 （ 1） 粗铣 铣削深度每齿进给量据机械加工工艺手册表 削速度 V ：参照机械加工工艺手册表 4 机床主轴转速 n ： m 041 0 0 01 0 0 0 0 n ，取 00 实际铣削速度 V ： 进给量工作台每分进给量m a：根据机械加工工艺手册表 40被切削层长度 l ：由毛坯尺寸可知 41 刀具切入长度 1l ： 2)31()(21 刀具切出长度 2l ：取 2 走刀次数为 1 机动时间1m mj （ 2） 精铣 铣削深度齿进给量据机械加工工艺手册表 削速度 V ：参照机械加工工艺手册表 6 机床主轴转速 n ： m 061 0 0 01 0 0 0 0 n ，取 00 13 实际铣削速度 V ： 进给量 0 工作台每分进给量 m 3 0/被切削层长度 l ：由毛坯尺寸可知 41 刀具切入长度 1l ：精铣时 001 刀具切出长度 2l ：取 2 走刀次数为 1 机动时间2m i 024 0 03 4 1212 mj 本工序机动时间 m 工序 50、 60：精铣 顶平面 122 尺寸 机床：组合铣床 刀具：硬质合金端铣刀（面铣刀） 00齿数 14Z 铣削深度齿进给量据机械加工工艺手册表 削速度 V ：参照机械加工工艺手册表 6 机床主轴转速 n ： m 8 74 0 061 0 0 01 0 0 0 0 n ，取 00 实际铣削速度 V ： 进给量 0 工作台每分进给量m 3 0/刀具切入长度 1l ：精铣时 001 由工序 5 可知： 29 2 走刀次数为 1 机动时间m mj 工序 70： 底平面 4 机床：组合钻床 刀具：麻花钻、扩孔钻、铰刀 14 （ 1） 钻 底面 底平面 4 切削深度给量 f ：根据
