Q3110抛丸机设计【8张CAD图纸+毕业论文+开题报告】

Q3110抛丸机设计

35页 16000字数+说明书+实习报告+开题报告+6张CAD图纸【详情如下】

Q3110抛丸机总装图.dwg

Q3110抛丸机装配图.dwg

Q3110抛丸机设计开题报告.doc

Q3110抛丸机设计论文.doc

实习报告.doc

接管.dwg

沉降室.dwg

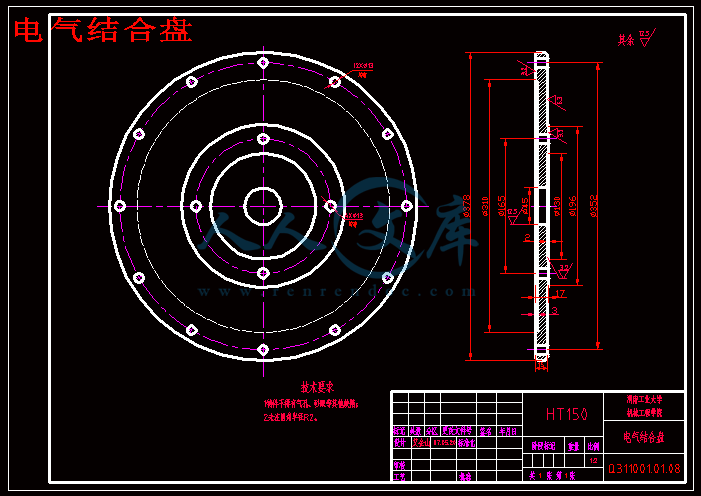

电气结合盘.dwg

门框.dwg

除尘装置.dwg

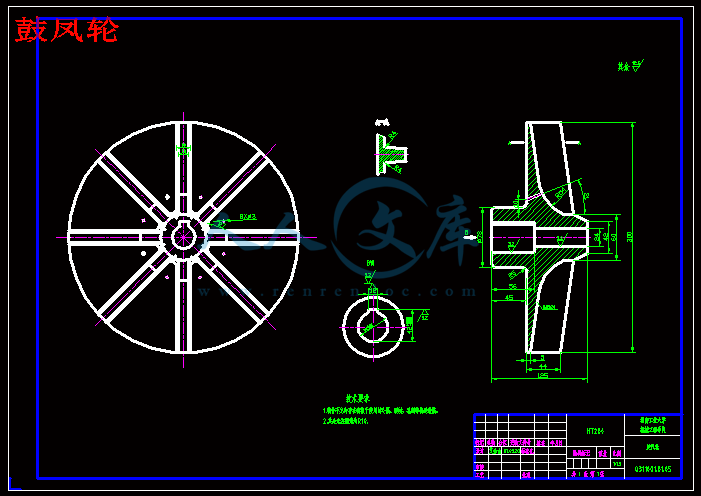

鼓凤轮.dwg

目录

1总体设计

1.1抛丸机简介………………………………………………………………… 1

1.2 Q3110型抛丸机的总体布局及主要技术参数及总传动系统图……… …3

1.3抛丸机传动方案论证及其总传动系统图……………………………… …3

   1.3.1抛丸机传动方案论证…………………………………………………5

1.3.2总传动系统图…………………………………………………………6

2　主运动设计……………………………………………………………………6

2.1 传动设计……………………………………………………………………6

2.1.1 估算主电动机功率…………………………………………………7

2.2变速方案设计 ………………………………………………………………7

2.2.1电机的转速……………………………………………… …….8

        2.2.2 三角带传动的设计………………………………………… ……10

        2.2.3齿轮齿数的确定………………………………………… ………10

２.３ 展开图设计…………………………………………………………14

2.3.1   滚筒及摩擦轮设计……………………………………… ……15

3  提升斗的设计分析………………………………………………… ………15

3.1  提升斗设计………………………………………………………… ……15

3.2  粉尘的概念………………………………………………………… ……18

4. 除尘器设计…………………………………………………………… … …18

4 .1离心除尘技术……………………………………………………… ………21

5. 叶轮结构设计………………………………………………………… … …25

6. 卸灰装置……………………………………………………………… ………26

7. 旋风除尘器的计算………………………………………………… ………28

8. 旋风除尘器的注意事项…………………………………………… ………29

9. 旋风除尘器的防磨损措施…………………………………………… ……30

10 箱体设计的有关问题………………………………………………………. 30

11 总 结……………………………………………………………………………30

致谢

参考文献

附录

Q3110滚筒式抛丸清理机的设计

摘要： Q3110滚筒式抛丸清理机的工作原理是利用高速回转的叶轮将弹丸抛向滚筒内的铸件，以清除锻件表面的残余型砂或氧化铁皮。

首先，对Q3110清理机的发展前景进行了预测和分析，证明了设计的可行性。其次，对Q3110清理机进行了总体方案的论证和选择。然后对清理机的主要部件除尘器进行了具体的设计和分析。

概括地说，利用带轮减速传动和齿轮减速传动带动滚筒和提升斗的回转，从而实现了弹丸的循环使用；另外，运用干式旋风型除尘装置进行尘丸分离工作；弹丸循环装置由滚筒护板与壳体间的螺旋带提升机构及分离筛组成。

设计的重点是除尘器的分析与计算，包括风机的选择，叶轮的设计计算，叶轮轴的强度校核等。

总体设计主要针对小批量零件的清理工作，具有较好的使用价值和经济效益。

关键词：抛丸机，弹丸，除尘器

The Design of the Q3110 shot Blast cleaning Machine

Abstract： The work principle of the Q3110 shot blast cleaning machine, is that the pill is cased into the casting in roller by the high speed rotation impeller, to clean remnant mounding sands or oxidizing sheet iron on the surface of the casting

Firstly, the development of the Q3110 cleaning machine is anticipated and analyzed and the feasibility of the design is guaranteed.

Secondly, the general design is demonstrated and selected. then one of main parts of the cleaning machine –duster is designed and analyzed。

To sum up, the rotation of the roller and the lifting machine by sprocket-down.. And the circulation use of the pill is realized. The shot motion is realized by gearing down. In addition, the dry rotary duster is used to separate pill from dust. And the pill circulating device is made up of the screw elevator machine and the separating griddle.

The emphases of the design is the analyse and calculation of the duster. It includes the selection and adjustment of the pneumatic conveyer, the design and calculation of the impeller, and the strength adjustment of the impeller.

As a whole, the design aims mainly at the cleaning of the smaller accessory. So the design has preferable value in practice and better benefit in economy.

Keywords: Projectile circulation; Impeller; Dust remover

1.1、抛丸机简介

抛丸机是一种用途广泛的机床。它利用抛丸器抛出的高速弹丸清理或强化铸件表面的铸造设备。抛丸机能同时对铸件进行落砂、除芯和清理.

抛丸机按铸件承载体的结构不同分为滚筒式、链板式、转台式、台车式、鼠笼式和吊挂式等；按工作制度又可分为间歇式和连续式。滚筒式和链板式抛丸机适用于清理不怕碰撞的中小型铸件。滚筒式抛丸机靠筒体内螺旋状的导筋，使铸件翻转并向前运行。链板式抛丸机则通过链板的运动，使铸件翻转和运行。转台式、台车式和吊挂式抛丸机用于清理大中型铸件，通常设有固定的抛丸室，被清理的铸件在抛丸室内回转或移动。抛丸室一般装有几个抛丸器，装在不同的位置上，从不同的方位抛射弹丸，以提高清理效率和清理质量。吊挂式抛丸机可根据被清理铸件的需要，在悬链上配置若干个吊钩，清理时铸件挂在吊钩上，在向前运行的同时自行翻转。铸件在抛丸室外装卸，在室内进行清理面.

随着科学技术的进步，机械制造行业的壮大，抛丸机得到了越来越广泛的应用。抛丸机主要由4个部件组成。①抛丸器：一般用高速旋转的叶轮将弹丸在高离心力作用下向一定方向抛射。在工作过程中，有的抛丸器可作一定角度的摆动或上、下移动。②弹丸收集、分离和运输系统。③使铸件在清理过程中连续不断运行和翻转的承载体。④除尘系统。

我们本次设计过程中要接触到的为Q3110滚筒式抛丸清理机床。它的滚筒直径为1000mm,滚筒内长800mm,旋转速度是15r/min,我做毕业设计的过程中，一个最大的体会就是理论上很简单的东西，当你要试图去实现的时候，你会发现它是那么的难，追其根本原因在于，以前动手太少了。9 旋风除尘器的防磨损措施

由于高速含尘气体对除尘设备内壁的强烈冲刷，除尘器的壳体阀门或官道就被磨损，特别是旋风除尘器的蜗壳和锥体的部分的磨损更为重。因此，解决好除尘器的设备磨损问题是保证除尘正常工作的重要环节。解决磨损问题的途径，既可以采用耐磨损材料(如花岗岩、陶瓷等制作除尘本体(如麻石水膜除尘器或陶瓷多管旋风除尘器等)，也可以采取在除尘器的易损总部位敷设耐磨材料或采用磨损内衬(如铸石或瓷砖等)的方法解决。考虑到本机性能和成本节省，该抛丸机除尘器采用在除尘器的易损总部位敷设耐磨材料以减少磨损。

10  箱体设计的有关问题

１　箱体材料

以中等强度的灰铸铁HT15-33和HT20-40用得最广泛。需时效处理。

２　砂型铸造时，箱体铸件的最小壁厚：

尺寸（长x宽x高）mm 壁厚mm

小于2087x2216x1860 约25

3　箱体壁孔对刚度的影响和补偿

箱体轴承孔面积点总侧壁面积30%左右时候，与未开孔的箱体比较，扭转刚度下降20-30%，弯曲刚度下降更大，为弥补因开孔而削弱的刚度，常用凸缘和加工筋。加强筋：厚度为：0.7b，筋高：（4~5）b。

本次毕业设计是对我们每个学生在校四年来所学知识与生产实践技术所进行的一次综合性的全面考察；培养了我们运用所学专业知识解决实际问题的能力；它还为我们了解一般机械工程设计的基本思想打下良好的基础；在设计方案的拟定,设计资料的收集,手册，国标选用，设计方法的运用,零部件及总体装配图的绘制等方面，有一次较全面的锻炼。对我们进入社会具备一定独立工作能力起了良好的作用,能较好的适应工作。

在此一并感谢指导老师和同学在这次设计中对我的热心指导和帮助，通过这次毕业设计，锻炼了我综合运用所学知识、团结合作解决问题的能力，同时也对我大学四年所学的专业知识进行了一次全面的复习，为我以后的工作打下了一个良好的基础。

参考文献

[1] 周谟仁主编. 流体力学泵与风机[M]. 北京：中国建筑工业出版社，1990.

[2] 嵇敬文编. 除尘器[M]. 北京：中国建筑工业出版社，1981.

[3] 商景泰主编. 通风机实用技术手册[M]. 北京： 机械工业出版社， 2004.12

[4] 张殿印编.  除尘工程设计手册[M]. 北京：环境科学、安全科学图书馆， 2003.9

[5] 金国淼主编. 除尘设备[M]. 北京：工业技术图书馆， 2002.

[6] 胡家秀主编. 机械零件设计实用手册[M]. 北京： 机械工业出版社， 1999.

[7] 黄西谋主编. 除尘装置与运行管理[M]. 北京：工业技术图书馆， 1999.1.

[8] 梁凤珍主编. 工业通风除尘技术[M]. 北京：工业技术图书馆， 1984.8

[9] 向晓东主编．现代除尘理论与技术[M]．北京：环境科学、安全科学图书馆，2002.6

[10] 成大龙．机械设计手册[M]．北京：化学工业出版社，2004.1．

[11] 朱炳麒．理论力学[M]．北京：机械工业出版社，2001.7．

[12] 王浩明等．水泥工业袋式除尘技术及应用[M]．北京：工业技术图书馆：2000

[13]  陈秀宁主编.机械优化设计[M]．浙江：浙江大学出版社.1991

[14] Jensen P.W.Classical and Modern Mechanisms for Engineers and Inventors.New York:Marcel Dekker Inc.1991

[15]、曹金榜易锡麟，机床主轴变速箱设计指导［M］.北京：机械工业出版社，1987.5

[15]、《机械设计手册》编辑组编，机床设计手册［M］.北京：机械工业出版社，1986.12

[16]、《机械设计手册》联合编写组编，机械设计手册［M］.北京：化学工业出版社，1987.12

[17]章跃.机械制造专业英语[M].北京：机械工业出版社，2002

[18]濮良贵，陈庾梅.机械设计教程[M].西安：西北工业大学出版社，1994

[19]孙桓，陈作模.机械原理[M].第六版.北京：高等教育出版社，2001
