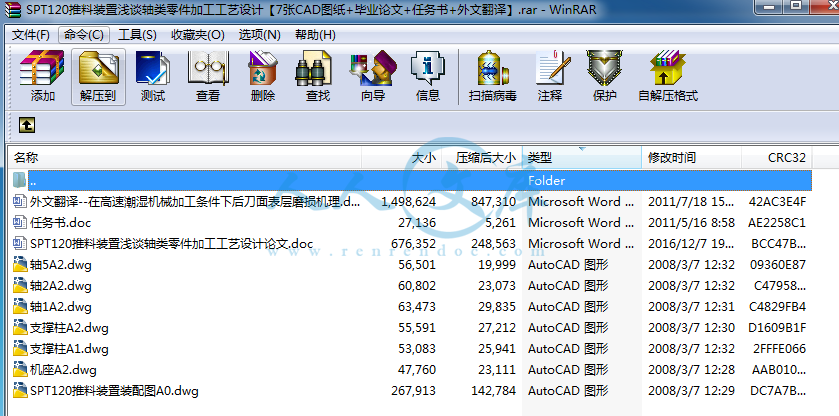

SPT120推料装置浅谈轴类零件加工工艺设计论文.doc
SPT120推料装置装配图A0.dwg
任务书.doc
外文翻译--在高速潮湿机械加工条件下后刀面表层磨损机理.doc

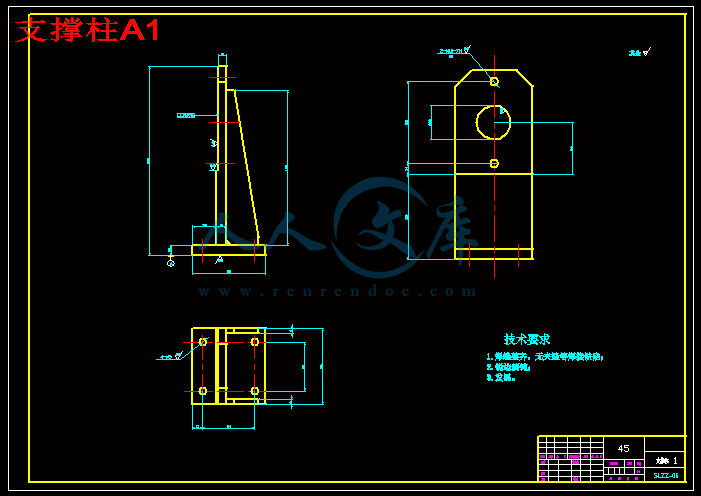

支撑柱A1.dwg
支撑柱A2.dwg
机座A2.dwg
轴1A2.dwg

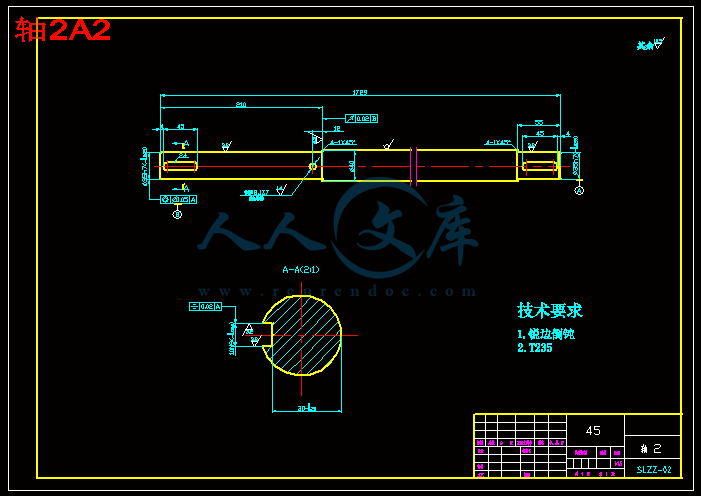

轴2A2.dwg
轴5A2.dwg
摘 要
板材送料装置广泛应用在大型板材加工中，是板材加工设备的重要组成部分。本产品本着结构简单，能耗低，对板材磨损小的原则所设计，目的是为了提高板材加工设备的生产效率。
该机通过对推块的设计，解决了能耗低，结构简单，对板材磨损小的等问题。通过感应装置和控制中心控制电机和传动部件的运动，将本设备的能耗降到最低限度。
为了减少在板材运送时设备与板材之间的摩擦，采用了辊传动，使设备与板材之间的摩擦方式变为滚动摩擦，最大限度的减小了设备工作中对板材的磨损。
关键词： 轴 推块 支撑柱 电机
Abstract
The plate feeding equipment widespread application in the large-scale plate processing, is the plate processing equipment important constituent. This product is simple in line with the structure, the energy consumption is low, wears the small principle to the plate to design, the goal is in order to enhance the plate processing equipment the production efficiency.
This machine through pushes the block the design, solved the energy consumption to be low, the structure was simple, wore slightly to the plate and so on the questions. Through the induction installment and the control center control electrical machinery and the transmission part movement, falls this equipment energy consumption the threshold.
In order to reduce ships when the plate between the equipment and the plate friction, has used the roller transmission, causes between the equipment and the plate friction way becomes the rolling friction, maximum limit reduced in the equipment work to the plate attrition.
Key word: Axis Pushes the block Prop Electrical machinery
目 录
摘要 …………………………………………………………………Ⅰ
Abstract………………………………………………………………Ⅱ
第 1 章概述 ……………………………………………………… 1
1.1 SPT120-12A?5?1 推料装置…………………………… 1
1.2 送料装置的作用和要求…………………………………… 1
1.3 送料装置的分类和特点…………………………………… 2
1.4 国内外研究状况 ……………………………………………2
1.5送料装置课题研究意义… ………………………………… 2
1.6课题来源………………………………………………………3
1.6课题目的………………………………………………………3
第 2 章送料装置各部零件的设计…………………………………4
2.1 SPT120-12A?5?1 推料装置简介…………………………4
2.2 SPT120-12A?5?1 推料装置的工作原理用………………4
2.3 SPT120-12A?5?1推料装置结构组成及其各部分功用… 5
2.3.1动力源……………………………………………… 5
2.3.2传动件……………………………………………… 5
2.3.3支撑柱……………………………………………… 6
2.3.4推块………………………………………………… 6
2.4推料装置的技术特点……………………………………… 7
2.5设计的有关技术参数……………………………………… 7
第 3 章推料装置的工艺规程设计 ………………………………8
3.1 轴的功用……………………………………………………8
3.2 工艺规程设计………………………………………………8
3.3.1确定毛坯的制造形式………………………………8
3.3.1轴的工艺方案………………………………………8
第 4 章轴的校核 …………………………………………10
4.1按扭转强度条件计算………………………………………10
4.2确定轴的主要结构尺寸……………………………………11
4.3连传动的受力分析…………………………………………11
4.4按弯扭合成强度条件计算…………………………………13
4.5按疲劳强度条件进行精确校核……………………………16
第 5 章 经济分析与资源分析……………………………………20
结论……………………………………………………………………22
致谢……………………………………………………………………23
参考文献………………………………………………………………24
第一章 概 述
1.1 SPT120-12A?5?1 送料装置
SPT120-12A?5?1 推料装置推料装置主要应用大型板材加工设备中，通过自动快速的运送板材提高了板材加工设备的工作效率。
SPT120-12A?5?1 推料装置主要由传动轴和板料推块组成，主要担任板材的加工成型之后的获取和收集，是板材加工原材料的重要加工阶段。板材加工过程对板材的需求量很大，因此送料设备的工作效率至关重要。通过自动化推料装置的采用，提高了成型板材的收集为更大限度的提高整个板材加工的工作效率提供了上升空间。
1.2 送料装置的作用和要求
送料装置是板材加工工作中的一个重要部分，它通过快速对成型板材的快速收集来保证整个设备的正常运转，自动化程度高的送料装置可以使整个设备处于告诉运行中，而不出现成型板材的过度累计影响生产。
在板材的加工生产中，板材的剪切是通过专用机械快速进行的，因此板材的送进对板材的送进和运输要求很高。如果加工过程中，送料装置的收集能力无法符合加工设备时就会出现板材的过度积累，影响加工效率和生产安全。
送料装置的主要功能是收集板材，但装设在不同的机械设备中，其作用亦有所不同，但基本要求是一致的，即：
（1） 能快速收集板材，保证加工设备的正常工作。
（2） 传动部件对板材的磨损要小，避免在运送过程中对板材的表面产生损害，降低成品的价值。
（3） 结构简单，送料装置在板材加工设备中不是主要部件，太过复杂会影响整个设备的制造成本，而且会造成不必要的浪费。
（4） 噪音低，避免增加本就高噪音的设备对环境造成的污染。
1.3 送料装置的分类和特点
送料装置根据应用的设备不同，按其传动方式分为不同的几个类型。具体为：
空气送料装置：利用气动装置进行送料；
自动送料装置：通过机械手臂进行送料；
滚轮送料装置：通过滚轮进行送料；
电磁送料装置：通过电磁原理进行送料；
本送料装置的主要特点为板材的的传动方式为轴传动，轴与板材的接触为点接触，因此对板材的摩擦很小，不会对板材有很大的损伤，最大程度的保持了板材的价值。在板材收集的方面采用的若干个推块将板材统一收集，不进提高了收集速度，而且还可以使板材统一堆放。电动机与推块之间的传动通过皮带传动，这种传动方式为柔性传动，不会对板材和电动机产生损害。此装置的结构简单，造价低廉，便于普及。
5．2 可能影响经济运行质量的问题
燃料、动力、原材料价格上涨，影响企业的效益
煤、油、电力以及原辅材料和钢材的价格上涨，将直接影响板材送进夹钳装置产品的生产成本，降低企业的经济效益。企业很难通过加强管理，靠企业内部挖潜对这部分予以补偿。在企业利润空间不大的情况下，会降低企业的经济效益，影响行业企业的长远发展的后劲
5．3 产品的经济优势
本产品通过对结构的设计尽可能的节约材料的使用。例如：通过在支撑部件上加以筋板来增加支撑部件的刚度和强度，这种设计不仅能保证产品结构的性能，而且使材料的使用降到最低；本产品采用推块来实现对板材的收集，这种设计使动力对能量的消耗降到最低。产品所采用的电机功率为0.55w，不仅功率低能耗小而且满足动力要求；产品尽量的采用简单设计，使本产品的结构简化，成本进一步降低，可以更大程度的对本产品在市场上普及。产品在板材运输板材的装置上采用辊传动，这样既节约材料降低成本而且使板材与设备间的摩擦降低，减少设备对板材的磨损。在推块的传动上，本产品采用链传动，这种传动系统结构简单，其特点更加适合对推块的传动，而且价格便宜，易于制造。
通过对本产品经济性的分析，可以清楚的看到，本产品有着很好的经济性和实用性。由于简单实用本产品可以很容易的应用到各种板材加工设备中，并能很好的完成响应的任务。当然本产品也有一定的不足，在今后的研究中会加以改进。
结 论
当今社会对生产力的要求日益提高，对制造业设备的自动化要求随之提高。虽然我们国家再制造业的发展上还远远落后于发达国家，但今年来通过国家对制造业的重视，我国的制造工业正在逐步复苏，通过提倡科技是第一生产力大力发展现代化的制造工艺，使我国的制造业得到了长足发展。与发达国家的差距正在日益缩小。我所设计的板材送料装置是一种自动化板材收集装置，可以进一步降低工人的劳动强度，提高板材加工设备的加工效率。对制造业的发展有着重要意义。
通过这端时间内对资料的收集整理和设备设计，SPT120-12A?5?1 推料装置终于设计完成。通过这次机会整理资料和实际设计，帮助我将大学四年内所学的知识进行了总结，使我更加深刻的体会了独立思考和独立设计。在遇到书本上无法获得的知识时我学会了通过查询资料，在其中总结和学期。这种重要的学习方法在日后的工作和学习中对我有着十分重要的意义。通过此次设计也为我今后在工作岗位上的发展打下了坚实的基础。
致 谢
毕业设计结束了，在这3个月里我终于完成了对SPT120-12A?5?1 推料装置的设计。在此次设计中要重要感谢指导老师卢玉梅老师，以及各位机制教研室老师的大力支持与帮助。在整个设计过程中，老师给予了我极大的鼓励和支持，帮助我战胜了种种困难，在老师的指导下使我对所设计的内容有了更深层次的理解。在设计过程中我苦恼过任务的繁重和资料的匮乏，但在老师的指导下我还是完成了此次设计任务，在收获的同时更使我对未来产生了无限的向往。我将尽全力去完成以后所接受的所有困难。
我所掌握的知识还是十分有限，因此在设计过程中不免有错误和不妥，希望能得到广大老师的批评和指导，以便在今后的学习过程中可以有更大的提高。
