SSCK20A数控车床主轴和箱体加工编程设计【5张CAD图纸+毕业论文+任务书】

SSCK20A数控车床主轴和箱体加工编程设计

40页 22000字数+论文说明书+5张CAD图纸【详情如下】

SSCK20A数控车床主轴和箱体加工编程设计论文.doc

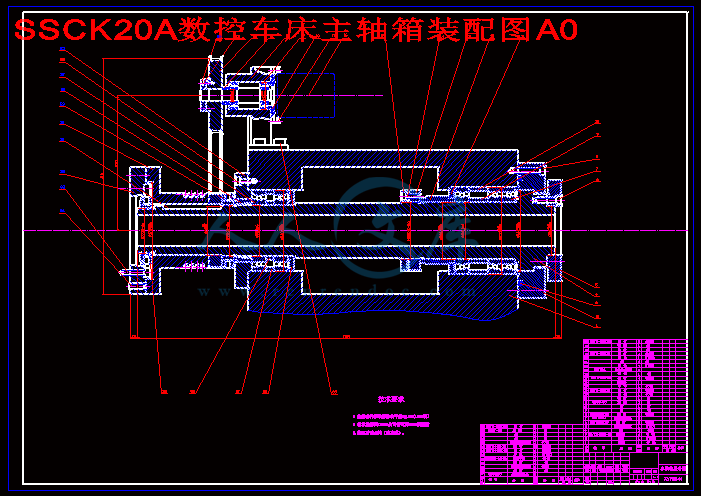

SSCK20A数控车床主轴箱装配图A0.dwg

主轴箱加工工艺卡片.doc

主轴零件图A1.dwg

任务书.doc

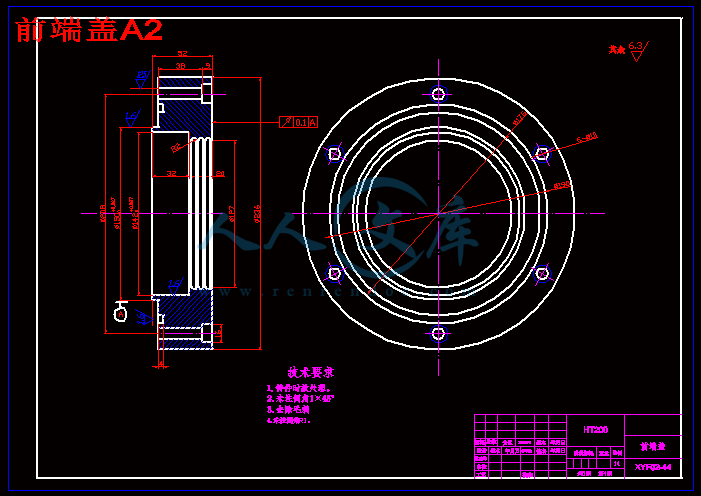

前端盖A2.dwg

加工工艺卡片.doc

带轮A2.dwg

箱体A0.dwg

摘          要

随着社会的进步，制造业的发展越来越迅速，数控技术和数控装备是制造工业现代化的重要基础。这个基础是否牢固直接影响到一个国家的经济发展和综合国力，关系到一个国家的战略地位。因此，世界上各工业发达国家均采取重大措施来发展自己的数控技术及其产业。在我国，数控技术与装备的发展亦得到了高度重视，近年来取得了相当大的进步。数控机床发展很快，作为数控机床的重要部分，主轴箱的设计更新也越来越快。

我设计的是SSCK20A数控机床主轴和主轴箱箱体加工工艺以及数控编程，其中涉及了主轴和箱体加工中刀具、量具、毛坯、定位基准等的选择。设计图为两张零号图纸，一张一号图纸,两张二号图纸。

关键词：数控加工工艺 、数控编程、定位基准、主轴箱、工艺编程。

Abstract

Ore and Along with the advance of society, the development of manufacturing industry is mmore quick, the technical equipment of numerical control of numerical control is to make industrial modern important foundation. Whether directly affect a economy of country strongly develop this foundation with the country's comprehensive power, concern a strategic position of country. Therefore on world, each industrial developed countries adopts significant measure to develop the own technical and its estate of numerical control. in recent years, have gotten fairly big advance. The development of numerical control of machine tool is very rapid , is the important part of the machine tool of numerical control, the design of the case of main shaft update also more and more rapid.

What I design is that the case casing processing technology as well as programming of numerical control of machine tool of main shaft have in which been concerned with the option of cutting tool, measuring tool, blank and location standard etc. in casing processing. Design drawing is the two blueprints No. 0 and a blueprint No. 1 and two blueprints No. 2 .

Keyword: Number control to process the craft、count to control to weave the distance、fixed position basis、 principal axis box、craft plait distance。

目   录

摘要：1

Abstract2

第一章 绪论5

第二章 数控加工概念6

2.1高速、高效、高精度、高可靠性8

第三章 数控车床9

3.1数控车床的组成9

3.2数控车床的特点  11

3.3数控车床的适用范围及工作原理12

第四章 数控加工工艺分析15

4.1 毛坯的选择18

4.2确定数控加工内容18

4.3数控加工零件的工艺性分析18

    4.4定位基准的选择19

       4.4.1精基准的选择19

       4.4.2粗基准的选择19

    4.5加工方法的选择20

    4.6刀具的选择21

      4.6.1数控车刀的类型与刀片选择21

4.7夹具的选择21

4.8量具的选择22

4.9数控加工工艺路线设计22

       4.9.1外圆表面的加工方法的选择22

第五章 工序的划分24

5.1加工顺序的安排25

5.1.1切削加工工序安排25

5.1.2热处理工序安排25

5.1.3辅助工序安排26

    5.2数控加工工序设计26

5.3走刀路线和工步顺序的确定26

5.4主轴机械加工工艺规程卡片27

5.5主轴的工艺分析27

5.6箱体机械加工工艺规程卡片27

5.7箱体的工艺分析28

第六章 数控加工程序29

6.1主轴数控加工程序29

6.2箱体数控加工部分的程序31

      6.2.1安装面的数控加工31

      6.2.2主轴孔的数控加工程序33

第七章 毕业设计总结37

7.1成本分析37

7.2经济效益分析37

7.3前景预测37

结论38

参考文献39

致谢40

第一章

绪论

随着社会的进步，制造业的发展越来越迅速，数控技术和数控装备是制造工业现代化的重要基础。这个基础是否牢固直接影响到一个国家的经济发展和综合国力，关系到一个国家的战略地位。因此，世界上各工业发达国家均采取重大措施来发展自己的数控技术及其产

    在我国，数控技术与装备的发展亦得到了高度重视，近年来取得了相当大的进步。现在不仅能够生产车、钻、镗、铣类及磨削和其它类型的数控机床，而且还可以生产各种加工中心、车削中心、柔性制造单元、组合柔性制造单元等高性能、高自动化的数控机床和柔性制造系统。我国数控机床的品种已有200多个，产量已达到年产10000台的水平。特别是在通用微机数控领域，以PC平台为基础的国产数控系统，已经走在了世界前列。但是，我国在数控技术研究和产业发展方面亦存在不少问题，特别是在技术创新能力、商品化进程、市场占有率等方面情况尤为突出。我的设计题目为SSCK20A数控机床主轴和主轴箱箱体数控加工工艺分析及数控加工程序编制，通过对数控机床的箱体设计来加深自己对数控机床的了解，为以后自己进入机械厂这样的工作单位打下基础。由于我所了解的知识有限，所以我的设计难免有缺陷。在本次设计中，有导师，同学的很大帮助，对此非常感谢。

第二章

数控加工概念

数控加工就是泛指在数控机床上进行零件加工的工艺过程。数控机床是一种用计算机来控制的机床，用来控制机床的计算机不管是专用计算机，还是通用计算机都统称为数控系统。数控机床的运动和辅助动作均受控于数控系统发出的指令。在数控机床上加工零件与在普通机床上加工零件，其加工方法并无多大差异，但是在机床的运动控制上却有很大的区别。在普通机床加工时，机床的运动受控于操作工人。如机床的开启、主轴转速的变换、走刀路径、运动部件的位移量，以及机床的停止等都是依靠操作工人来控制的。在数控机床上加工零件时，机床的运动和辅助动作的实现均受控于数控系统发出的指令。而数控系统的指令是由程序员根据工件的材质、加工要求、机床的特性和系统所规定的指令格式编制的。编写加工指令的过程就称为编程。所谓编程，就是把加工零件的工艺过程、工参数、运动要求用数字指令形式记录在介质上，并输入数控系统。数控系统根据程序指令向伺服装置和其它功能部件发出运动或终断信息来控制机床的各种运动。当零件的加工程序结束时，机床便会自动停止。任何一种数控机床，在其数控系统中若没有输入程序指令，数控机床不能工作。

2.1、高速、高效、高精度、高可靠性

    要提高加工效率，首先必须提高切削和进给速度，同时，还要缩短加工时间；要确保加工质量，必须提高机床部件运动轨迹的精度，而可靠性则是上述目标的基本保证。为此，必须要有高性能的数控装置作保证。

 1）高速、高效

    机床向高速化方向发展，可充分发挥现代刀具材料的性能，不但可大幅度提高加工效率、降低加工成本，而且还可提高零件的表面加工质量和精度。超高速加工技术对制造业实现高效、优质、低成本生产有广泛的适用性。

    新一代数控机床（含加工中心）只有通过高速化大幅度缩短切毕业设计总结

7.1成本分析

   本产品属于大批量生产，可以降低成本，而且材料为铸铁，价格相对而言比较低廉。加工工艺比较简单，利于工人操作，接生工人工时，间接的节省时间，也就减少了成本，因此，在市场竞争中低成本利于企业的发展，利于占有市场。

7.2经济效益分析

  在我国，数控机床是个发展趋势，以后将是数控机床的天下，因此，对数控机床的需求也越来越大，主轴箱做为数控机床的重要零件，我设计的主轴箱箱体工艺简单明了，利于操作，对于工厂工人而言，特别方便，而且编程只要工人几天就可以实际操作，经济实惠。便于推广，在工厂中实用性很大。现在工厂使用的工艺和编程内容复杂，不利于掌握，对于工人而言，增加了劳动，浪费了时间，我出于节省劳动力，节省时间，降低成本出发，做了这个毕业设计，相信会对数控机床主轴箱的发展出一点力。

7.3前景预测

随着社会的进步，工业发展占有越来越重要的位置了，作为工业的重要部分，机床的发展，是工业发展的动力，数控机床的出现是机床发展的新纪元。作为数控机床的重要部分主轴箱的发展也是越来越快，从老式的笨重复杂，到现在的简单小巧。主轴箱的进步是随着数控机床一起的，我国现在工厂里的主轴箱加工，相对来说，不是尽善尽美。相对别的国家而言，工艺比较复杂难懂，编程比较麻烦。因此，在我国一些工厂都是进口外国机床直接配套的工艺和编程，而我国的机床工艺和编程发展缓慢。出于上述的情况，我设计了主轴箱的工艺和编程，如果能把我的设计投放到生产中，我想一定会创造一定的经济效益，为祖国的数控机床事业作出贡献的。

结论

为期三个月的毕业设计结束了，在本次设计中，我查了大量的资料，在网上也搜索了很多相关数控机床主轴箱的内容，在我设计困难的时候，我得到了我的导师和多位院里老师的指导和帮助，同学们也给了我很大的支持，因此，我的设计与老师同学的帮助是分不开的，在这里，我对帮助过我顺利完成毕业设计的老师和同学表示真挚的感谢。

我的实际题目是：SSCK20A数控机床主轴和主轴箱箱体数控加工工艺分析及数控加工程序编制。在本次设计中，我设计了主轴箱的数控加工工艺，主轴箱的数控加工编程。我的工作是在机械厂工作，因此，本次毕业设计对我而言，非常重要。既是对我大学四年的学习总结，也是为以后在工厂工作打下基础。在本次设计中，在老师的指导下，我完成了主轴和主轴箱加工的数控编程，学习了新的知识，很感谢学校为我创造这个学习设计的机会。

本次设计中，我查阅了大量的书籍，在此，对所有机械书籍的作者表示感谢。没有他们的辛勤劳动，不可能完成我的毕业设计。由于我的知识有限，而且设计中涉及了编程的知识，因此，有很多缺点和错误，希望答辩时专家和老师们能给我指出，对此表示感谢。

参考文献

1许镇宇.机械零件.北京：高等教育出版社，1983；

2孔庆复.计算机辅助设计与制造.哈尔滨：哈尔滨工业大学出版社，1994；

3雷宏.机械工程基础.哈尔滨：黑龙江出版社 2002；

4王中发.实用机械设计.北京：北京理工大学出版社 1998；

5 唐宗军.机械制造基础.大连：机械工业出版社 1997；

6吴祖育，秦鹏飞.数控机床.上海：上海科学技术出版社 2003；

7许翔泰，刘艳芳. 数控加工编程实用技术.北京：机械工业出版社2000；

8吴明友.数控机床加工技术 东南大学出版社.江苏：2000；

9王宝成.现代数控机床.天津：天津科学技术出版社，2000；

10廖效果，朱启俅.数字控制机床.江西：华中科技大学出版社，2002；

11王卫兵.数控编程100例.机械工业出版社，2004；

12张树森.机械工程学.辽宁；东北大学出版社，2001；

13应云天.俄文翻译手册.北京：高等教育出版社，1999；

14金蓓.数控加工的编程技巧.《航空精密制造技术》.成都：2002，2；

15 邓星钟. 机电传动控制(第三版). 武汉: 华中科技大学出版社, 2001；

16董献坤 《数控机床结构与编程》 机械工业出版 1997；

17曹琰 数控机床应用与维修 北京：电子工业出版社，1994；

18李福生等 实用数控机床技术手册 北京：北京出版社，1993；

19王爱玲等 实用数控与编程技术 北京：国防工业出版社，1993；

致  谢

在本次设计过程中，得到（毕业设计指导老师）的大力帮助。在这，首先向老师表示最真挚的感谢！感谢他在百忙之中多次利用休息时间耐心的给予指导与帮助！与此同时，机械工程学院机制教研室的全体老师和沈阳机床厂的各位老师和师傅也给予了我热心的指导与帮助，在此一并向帮助过我的老师和朋友们表示最真挚的谢意！是你们的热心帮助，我能完成自己的毕业设计，完成四年的学习总结。在此，我祝愿母校能发展越来越好，尽快的升为大学，我能为自己为科院人而自豪，永远记得老师教我们的先做人再学习，在以后的工作中勤奋工作。
