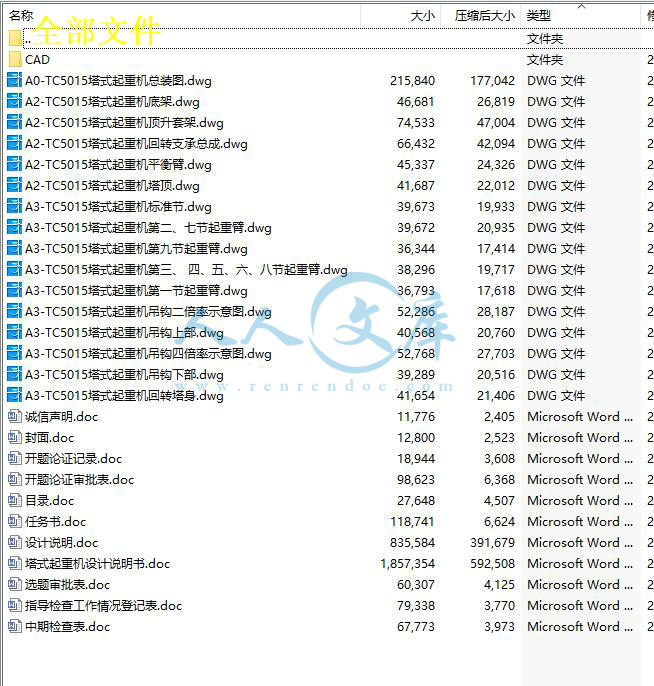

QTZ80塔式起重机机械部分设计【16张CAD图纸和说明书】

目    录

摘要……………………………………………………………………………1

关键字……………………………………………………………………………1

1前言…………………………………………………………………………1

2方案选择……………………………………………………………………2

    2.1基本参数 ………………………………………………………………2

    2.2总机质量………………………………………………………………2

3塔式起重机机构的设计…………………………………………………………3

3.1运行机构………………………………………………………………4

        3.1.1运行台车的选择……………………………………………………4

    3.1.2运行静阻力计算……………………………………………………4

    3.1.3电机的选择…………………………………………………………4

    3.1.4制动器………………………………………………………………5

3.2起升机构…………………………………………………………………5

    3.2.1起升机构的计算…………………………………………………5

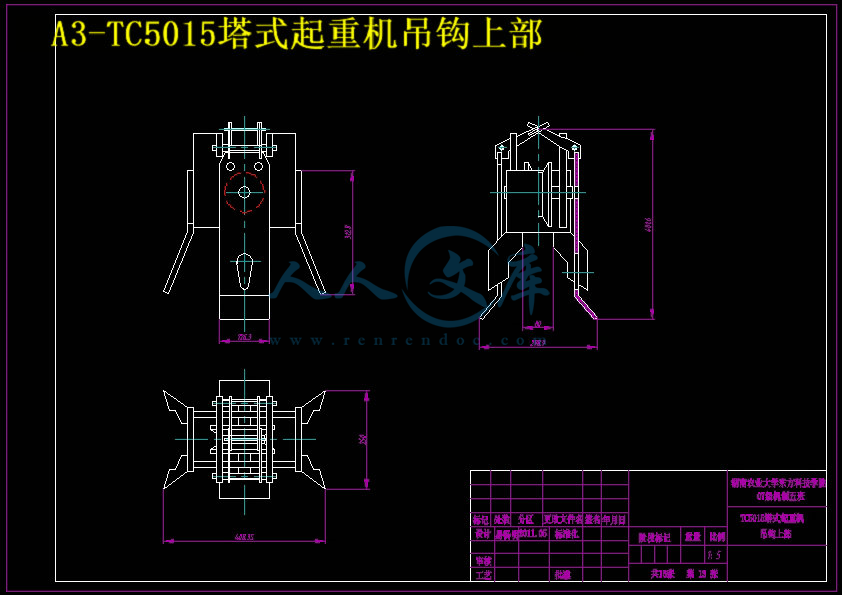

        3.2.2吊钩及吊钩组的选择………………………………………………6

        3.2.3选取起升钢丝绳……………………………………………………6

    3.2.4选择电机……………………………………………………………6

    3.2.5制动器的选择………………………………………………………7

4塔式起重机金属结构的设计 ……………………………………………………7

    4.1底架  …………………………………………………………………7

4.2塔身标准节………………………………………………………………8

    4.2.1标准节结构……………………………………………………8

    4.2.2塔身强度校核……………………………………………………8

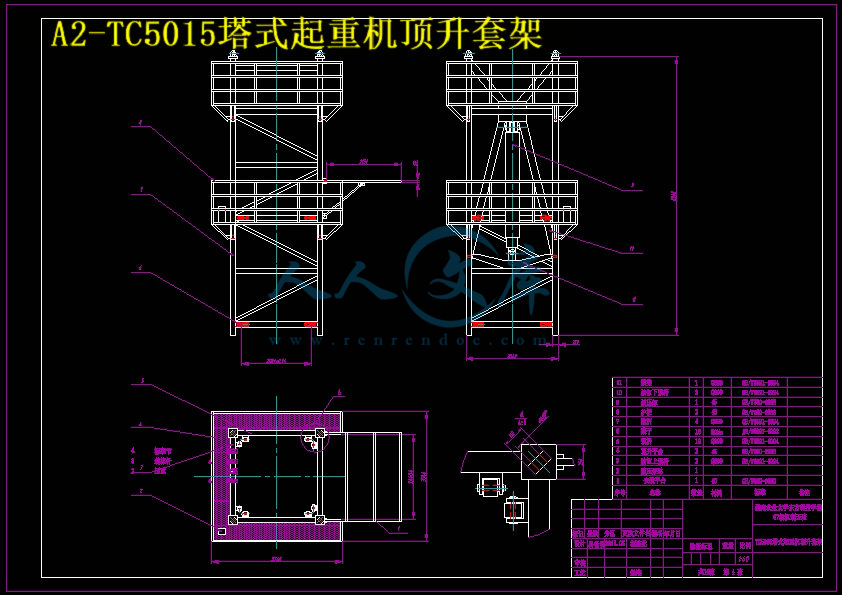

    4.3顶升套架…………………………………………………………………9

    4.4回转支撑 ………………………………………………………………10

    4.5回转塔身…………………………………………………………………11

    4.6塔顶 ……………………………………………………………………12

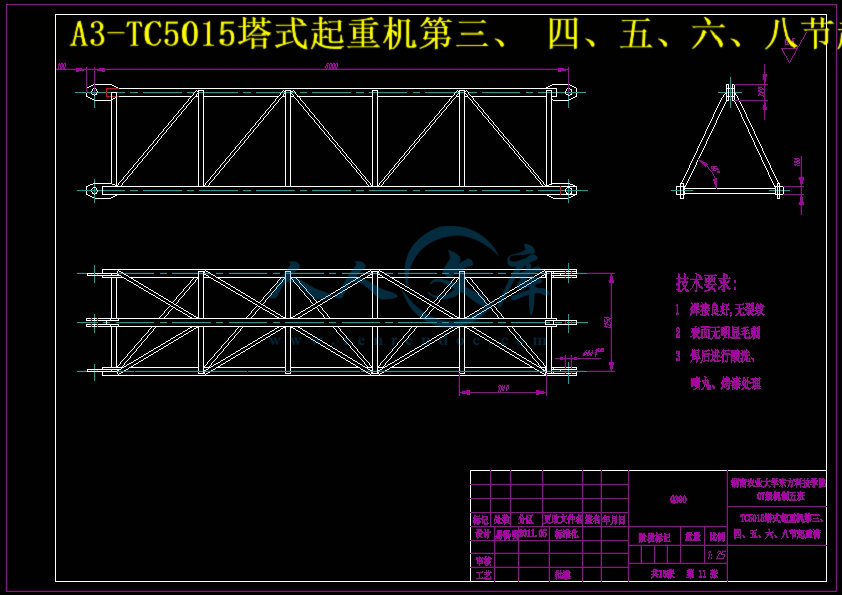

    4.7起重臂  …………………………………………………………………12

    4.8平衡臂  …………………………………………………………………13

    4.9平衡臂拉杆………………………………………………………………14

5塔式起重机其他零部件 ………………………………………………………14

    5.1变幅钢丝绳 ……………………………………………………………14

    5.2起重量限制器 …………………………………………………………15

    5.3起重力矩限制器…………………………………………………………16

    5.4司机室 ……………………………………………………………………17

6吊钩换倍率原理 …………………………………………………………………17

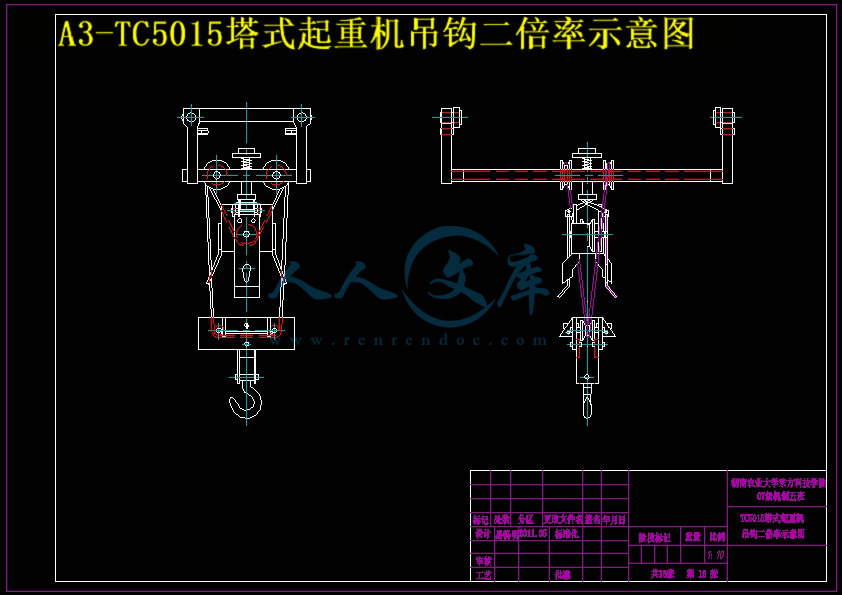

    6.1二倍率变四倍率的转换方法 …………………………………………18

    6.2四倍率变二倍率的转换方法 …………………………………………18

7标准节加工工艺 ……………………………………………………………… 19

7.1焊接前的处理……………………………………………………………19

        7.1.1校正………………………………………………………………19

    7.1.2下料、酸洗淋化……………………………………………20

        7.1.3喷丸…………………………………………………………20

        7.1.4密封处理……………………………………………………20

7.2焊接工艺……………………………………………………………20

        7.2.1焊接设备参数选择…………………………………………20

    7.2.2焊接缺陷危害及其防止措施………………………………21

    7.3焊接后的处理 ……………………………………………………22

8总结  ………………………………………………………………………22

参考文献……………………………………………………………………23

致谢…………………………………………………………………………23

附录…………………………………………………………………………24

  摘  要：塔式起重机是一种塔身竖立而起重臂回转的起重机械，它具有适用范围广，回转半径大，起升高度较高、效率高、操作简便，安装和拆卸较为方便等特点。目前在我国建筑安装工程中已得到广泛应用，特别是在高层工业和民用建筑中，已成为一种必不可少的施工机械。我对QTZ塔式起重机方面的书籍进行参考和了解，结合已学专业基础知识，理解融合，参考相关资料，进行大概的设计。

关键词：塔式起重机；结构

Mechanical Part of the QZT80 Tower Crane Design

    Abstract：Tower crane is a kind of hoisting machinery whose tower body stands up and gibbet revolves．It has some particular：wide applicability，large radius of gyration，higher lifting altitude，high efficiency，handy operation and more convenient removal．At present，it had been used extensively in construction field engineering，especially in higher level industry and civilian construction．It became a kind of requisite construction machinery．I consulted and learned about some books on tower crane，combined some background elementary knowledge about the speciality，reference  related information to The design．

    Key words：tower crane；structure

1  前言

    塔式起重机是一种塔身竖立起重臂回转的起重机械，在工业与民用建筑施工中是完成预制构件及其他建筑材料与工具等吊装工作的主要设备。工作机构主要包括：起升机构、回转机构、小车牵引机构、台车行走驱动机构等；起升机构是塔式起重机中最重要、最基本的机构，是以间歇，重复工作方式，将重物通过其中吊钩或其他吊具悬挂在承载构件（如钢丝绳、链条）上进行起升、下降，或起升与运移的机械设备。主要安装在塔式起重机的起重臂上。其主要组成部分有：电机、变速箱、制动器、卷筒、底架、轴承座和安全装置等。在高层建筑施工中其幅度利用率比其他类型起重机高。由于塔式起重机能靠近建筑物，其幅度利用率可达全幅度的80%，普通履带式、轮胎式起重机幅度利用率不超过50%，而且随着建筑物高度的增加还会急剧的减少。因此塔式起重机在高层工业和民用建筑施工的是使用中一直处于领先地位。应用塔式起重机对于加快施工进度、缩短工期、降低工程造价起着重要的作用。

    塔式起重机（简称塔机）采用方钢，起重高度通过增减标准节调节，现在市场上的塔式起重机品种众多，但是离不开一个规律，其起重量大的起重机，吊臂长、覆盖范围大、布料半径大、同时标准节相应的强度高，塔身设计高度也高。长沙城东正当发展之际，各种高层建筑群即将拔地而起，急需开发满足现阶段施工要求的塔机。根据我对现阶段武广区域的现状的实地考察发现该区域现在正在发展之初，高层建筑少，且地势平坦，施工时无其他建筑的阻碍，因此布料半径相对较大，起升量大，塔身高度高，安全配置高的塔式起重机能满足施工要求。我所设计的TC5015塔机为QTZ80塔机的一种，大胆加入自己的思路和想法，初步预测标准节的主弦杆和腹杆采用方形钢。由于本人水平有限，真诚希望各位老师提出修改意见和方案。

2  方案选择

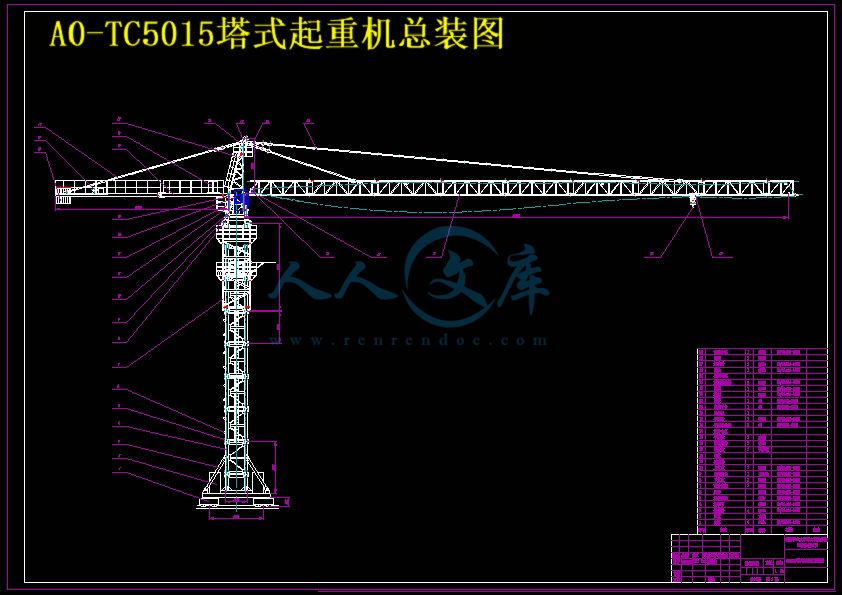

    参考《塔式起重机驾驶员》，TC5015塔机为水平起重臂，小车变幅，上回转自升多用途塔机，采用行走式底架，起升机构可实现二四倍率变换。司机室独立外置，视野好，内部空间大，给操作者创造良好的工作环境。
