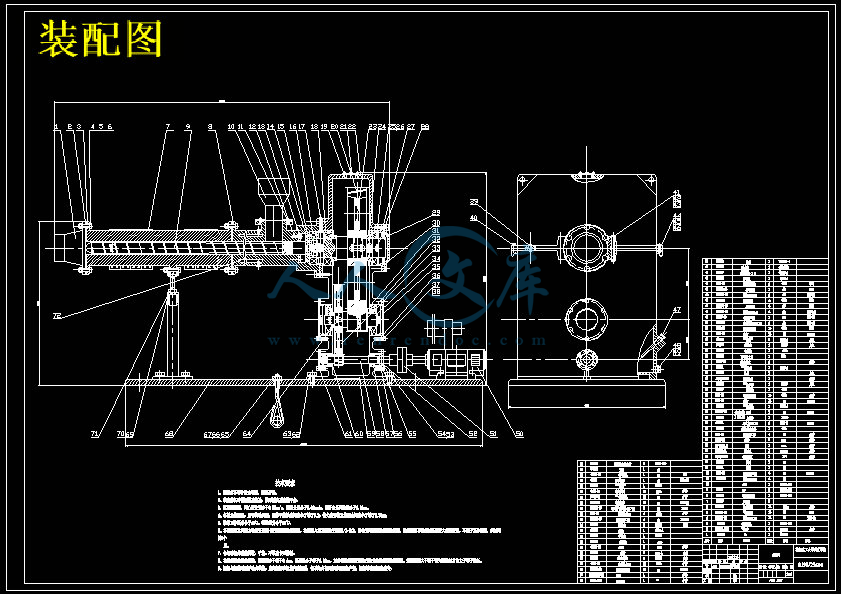

SJ90_25挤出机设计【3张CAD图纸和说明书】
收藏
资源目录
压缩包内文档预览:(预览前20页/共49页)
编号:10404714
类型:共享资源
大小:583.30KB
格式:RAR
上传时间:2018-08-08
上传人:俊****计
认证信息
个人认证
束**(实名认证)
江苏
IP属地:江苏
40
积分
- 关 键 词:
-
sj90_25
挤出机
设计
cad
图纸
以及
说明书
仿单
- 资源描述:
-
摘要
塑料挤出机简称挤出机(压出机),它是塑料加工过程中的主要设备之一,挤出机是成型生产线中的主机,它的作用是剪切塑化物料并运输,并为制品成型提供所需要的压力。挤出机可用于成型管材、棒材、板材、片材、薄膜、单丝电缆、中空制品、异型材、各种复制品等,此外,螺杆挤出机还大量用于进行聚合物的造粒、脱水、共混、增强、反应挤出、合金化、喂料及色母料等作业。以挤出为基础,配合吹塑拉伸等工艺完成所需工艺产品的塑造。采用螺杆挤出聚合物距今已有100多年的历史。这种加工方法在聚合物加工工业中占有十分重要的地位。据统计,全球60%以上的产品都是用螺杆挤出法来加工的。挤出成型制品的产量远高于其他聚合物制成品。随着聚合物加工工业的飞速发展,螺杆挤出装备的技术发展和进步收到了人们更多的关注。与其他成型方法相比较,聚合物的螺杆挤出成型法具有一些突出的特点,如生产过程连续;生产效率较高;适用范围广,其不仅能用于加工几乎所有的热塑性塑料制品,而且也能用于挤出一些热固性材料。此外,螺杆挤出设备通常结构较为简单、操作容易,而且投资少,效率快。因此,螺杆挤出成型法已成为目前最广泛采用的一种聚合物成型加工方法,螺杆挤出设备也理所当然成为聚合物成型加工机械中的最重要的机种之一。
挤出机的分类通常是按照螺杆数目分为:单螺杆挤出机,双螺杆挤出机和多螺杆挤出机。其中前两类目前应用最广泛。此外,也可以按用途分类:造粒挤出机、排气脱挥式挤出机、喂料挤出机、传递混炼挤出机,按结构特点分为:磨盘式挤出机、可视化科研挤出机、电磁动态塑化挤出机、自热式高速挤出机、立式挤出机、阶式多级挤出机等,以上机型还可有通用机和专用机之分。常规型单螺杆挤出机,易操作、造价低因此在聚合物加工工业有着广泛的应用。但它存在混合、分散和均化效果差,物料温差大和难以吃粉料等不足外。因此,通常只适用于一般性造粒和塑料制品的加工。目前,欧美等国单螺杆挤出机应用的比例是:平模及片材10%;异型材20%;发泡材30%~40%;吹膜100%;单丝100%;配混10%本次设计是关于SJ90-25系列的单螺旋挤出机。在工业和实验室中,螺杆挤出机都应用及其普遍,是塑料加工设备的重要元部件之一。作为工业中使用的单螺杆挤出机,在设计过程中,要求能完成固体输送、增压、熔融、熔体输送和泵压等一系列通用过程。主要根已知参数:D=90mm,长径比为25,来设计单螺旋挤出机。此次设计会首先选择合适的电机,然后对减速器进行成型的设计计算、螺杆的设计计算、机筒和箱体及其他的零件进行设计计算。最后对其总体进行校核。
关键词: 挤出机; 减速器; 螺杆; 箱体
目 录
第一章 绪论 1
1.1 设计初步方案 1
1.2 本次挤出机设计布置 2
第二章 挤出机的主要性能参数 3
2.1 螺杆转速 3
2.2 挤出机功率 3
2.3 轴向力P 4
2.4 生产能力Q 4
第三章 电机的选择 5
第四章 减速器设计计算 6
4.1 传动部分设计计算 6
4.1.1 传动比计算 6
4.1.2 各轴转速 6
4.1.3 各轴功率 7
4.1.4 各轴转矩 7
4.2齿轮设计 8
4.2.1 高速级齿轮传动 8
4.3 速比齿轮轴及其上轴承的设计、选择和校核 12
4.3.1 基本轴径的设计 12
4.3.2 高速轴(I轴)的轴径设计 12
4.3.3 中间轴(II轴)的轴径设计 12
4.3.4 低速轴(III)轴的轴径设计 13
4.4 各轴上联接齿轮的键的选取与校核 24
4.4.1 低速级齿轮的健及其校核 25
4.4.2 中间级齿轮的键及其校核 25
第五章 螺杆的设计与校核 27
5.1 螺杆材料 27
5.2 螺杆形式 27
5.3 螺杆参数 27
5.4 螺杆结构 27
5.5 螺纹的断面形状 28
5.6 校核 28
5.6.1 剪应力计算 29
5.6.2 压应力计算 29
第六章 机筒的设计及强度校核 30
6.1 机筒结构设计及材料选择 30
6.3 校核 30
6.3.1 机筒内壁处的工作应力 30
6.3.2 机筒的轴向力 31
6.3.3装配压力Pk计 31
6.3.4机筒内壁强度校核 31
7.1 螺杆与轴联接处的花键的选择与校核? 32
7.1.1 花键挤压强度校核 32
7.2 推力轴承的选择与校核 33
7.2.1 校验 33
7.2.2 寿命计算 33
7.3 联轴器的选择与校核 33
7.4 螺杆与机筒的组合设计 34
7.5 机头的设计 34

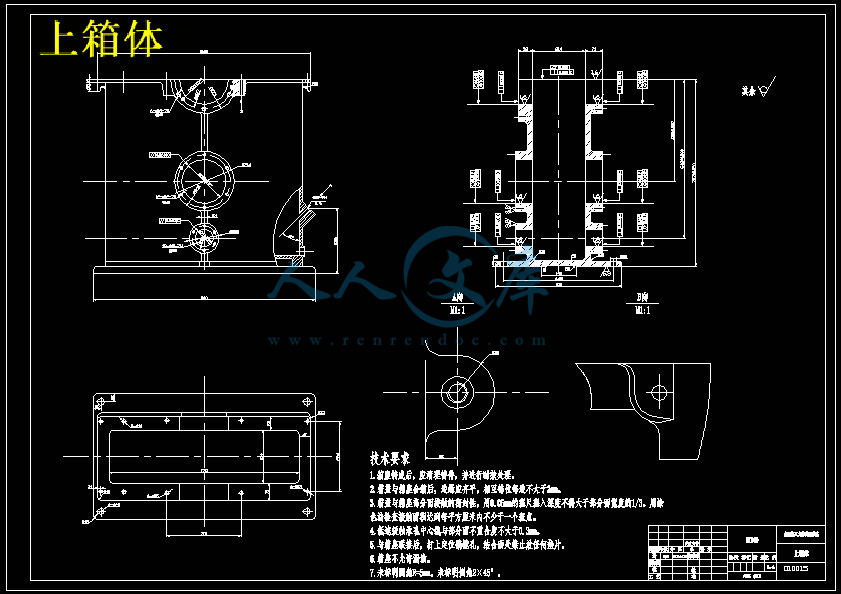

7.6 箱体的设计 34
7.7温度控制 35
7.7.1 温度传感器选择 35
7.7.2 控制调节方法 35
总结 36
参考文献 37
致谢 38
第一章绪论
1.1 设计初步方案
本设计为SJ-90/25挤出机,主要用于对塑料进行成型加工,根据需要制品可为半成品或成品,采用加工料是“低密度聚乙烯”。此类型挤出机采用低温塑化设计,能大大保证产品质量。挤出机按其螺杆数量可进行分类,分为单螺杆、双螺杆以及多螺杆挤出机,参考有关知识和资料确定此次设计螺杆为单螺旋等距突变螺杆。因为单螺杆有足够大的长径比,物料传输产生的热量于剪切力和轴向力单螺杆都需要承受,故螺杆选择材料时要强度高,抗摩擦能力强,良好的耐化学腐蚀性能,良好的机械加工与抗高温不变形的性能,所以材料优先选择38CrMoAlA。使用电机+减速机构+螺杆,让螺杆获得转速、扭矩。螺杆所受轴向力由螺杆和机筒间轴向力轴承传送。




- 内容简介:
-
毕业设计(论文)指导教师评阅意见表专业 班级 姓名题目 SJ90/25挤出机设计该生能够认真地完成毕业论文任务书提出的内容和各项要求,灵活地运用所学专业知识来分析问题和解决问题;能够独立查阅文献、翻译外文资料;能很好地收集加工各种信息以及获取新的知识。从论文的结果上看,达到了本专业学生培养的目标和要求。 从论文的整体上看,符合论文任务书的内容和要求,论点比较明确,论述较全面,思路较清晰,逻辑性较强,结构较合理,格式较规范。同意参加答辩。指导教师评语签字: 年 月 日毕业设计(论文)评阅教师评阅意见表专业 班级 姓名题目 SJ90/25 挤出机设计论文思路比较清晰,语句基本通顺,层次清晰,观点表达准确。付佳华同学在论文中设计为 SJ-90/25 挤出机,主要用于对塑料进行成型加工,根据需要制品可为半成品或成品,采用加工料是“低密度聚乙烯”.针对这一主题进行了一系列的数据计算与分析,所查阅与参考的文献资料与主题结合的比较紧密,但个别地方论证的观点不是很明确和有说服力,总体上达到毕业论文要求,希望该同学在以后的不断学习中,取得更大的进步。 图纸数量满足要求,内容能够表达论文结构的主题内容。从以下三个方面进行评价: 1、对学生知识掌握水平的评价:能够在自己所理解课本内容基础上加以拓展,综合运用查找文献对自己的论文进行知识整合,能够做到知识运用合理,论文整理框架清晰;2、.对该论文适用性的评价:通过分析比较,完成对 SJ-90/25 挤出机的设计,能够从机械设计的角度对专业课的学习有个具体的理解与掌握,通过结构的优化设计,能够实体的掌握机械加工中一些理论的知识点,为自己以后走向相关工作岗位打好理论与实践基础;3、与相关学科综合评价:结合机械加工的基础与实践知识,通过自主查阅相关文献,完成论文,培养学生的自主学习研究的能力;评阅人评语签字: 年 月 日本科生毕业设计成绩考核评价表答辩小组: 年 月 日毕业设计名 称 SJ90/25挤出机设计专 业 班级 姓名评价人 权重 评价点 得分10 图纸完备、整洁,设计说明书的撰写质量5 分析、计算、论证的综合能力5 能综合运用所学知识和专业知识,独立工作能力强指导教师5 毕业实习表现、进度表书写情况10 设计的有重大改进或独特见解,有一定应用价值5 设计的难度和工作量,结合本专业情况5 计算、图纸、公式、符号、单位是否符合工程设计规范评阅人5 说明书的条理性、语言、书写、图表水平10 设计规格符合要求及答辩规范程度10 答辩挂图准备情况10 答辩中思维敏捷,知识面宽厚程度10 回答问题的正确性,有无错误答辩小组10 是否有创新意识,设计是否有新意合计分数教师、评阅人和答辩小组按以上各条的相应评价点给出得分,合计总分数。在总成绩分数中,90-100 分为优秀,80-89 分为良好,70-79 为中等,60-69 为及格,不足 60分为不及格,列入本表右侧成绩栏中。注意:有严重抄袭现象的学生成绩应定为不及格,有抄袭现象但不严重的学生成绩应降档处理。指导教师、评阅人及答辩小组对此应切实注意,如有不可解决的分歧,可交于院系答辩委员会裁定。成绩毕业设计(论文)答辩成绩评定沈阳化工大学科亚学院毕业设计(论文)答辩委员会于 年 月 日 审查了 机械设计及其自动化 专业 赵贺楠的毕业设计(论文)。设计(论文)题目: SJ90/25 挤出机设计 设计(论文)专题部分: 挤出机箱体设计 设计(论文)共 38 页,设计图纸 3 张指导教师: 评 阅 人: 毕业设计(论文)答辩委员会意见:成绩: 学院答辩委员会主任委员(签章)年 月 日 本 科 毕 业 设 计题 目: SJ90/25 挤出机设计 专 业: 班 级: 学生姓名: 指导教师: 论文提交日期:2016 年 6 月 1 日论文答辩日期:2016 年 6 月 7 日设计说明书1203 班 学生:毕业设计(论文)题目:SJ90/25 挤出机设计毕业设计(论文)内容:相关文献检索计算说明书一份1 张 0#装配图,2 张零件图毕业设计(论文)专题部分: 挤出机箱体设计起止时间:指导教师: 签字 年 月 日摘要塑料挤出机简称挤出机(压出机),它是塑料加工过程中的主要设备之一,挤出机是成型生产线中的主机,它的作用是剪切塑化物料并运输,并为制品成型提供所需要的压力。挤出机可用于成型管材、棒材、板材、片材、薄膜、单丝电缆、中空制品、异型材、各种复制品等,此外,螺杆挤出机还大量用于进行聚合物的造粒、脱水、共混、增强、反应挤出、合金化、喂料及色母料等作业。以挤出为基础,配合吹塑拉伸等工艺完成所需工艺产品的塑造。采用螺杆挤出聚合物距今已有 100 多年的历史。这种加工方法在聚合物加工工业中占有十分重要的地位。据统计,全球 60%以上的产品都是用螺杆挤出法来加工的。挤出成型制品的产量远高于其他聚合物制成品。随着聚合物加工工业的飞速发展,螺杆挤出装备的技术发展和进步收到了人们更多的关注。与其他成型方法相比较,聚合物的螺杆挤出成型法具有一些突出的特点,如生产过程连续;生产效率较高;适用范围广,其不仅能用于加工几乎所有的热塑性塑料制品,而且也能用于挤出一些热固性材料。此外,螺杆挤出设备通常结构较为简单、操作容易,而且投资少,效率快。因此,螺杆挤出成型法已成为目前最广泛采用的一种聚合物成型加工方法,螺杆挤出设备也理所当然成为聚合物成型加工机械中的最重要的机种之一。挤出机的分类通常是按照螺杆数目分为:单螺杆挤出机,双螺杆挤出机和多螺杆挤出机。其中前两类目前应用最广泛。此外,也可以按用途分类:造粒挤出机、排气脱挥式挤出机、喂料挤出机、传递混炼挤出机,按结构特点分为:磨盘式挤出机、可视化科研挤出机、电磁动态塑化挤出机、自热式高速挤出机、立式挤出机、阶式多级挤出机等,以上机型还可有通用机和专用机之分。常规型单螺杆挤出机,易操作、造价低因此在聚合物加工工业有着广泛的应用。但它存在混合、分散和均化效果差,物料温差大和难以吃粉料等不足外。因此,通常只适用于一般性造粒和塑料制品的加工。目前,欧美等国单螺杆挤出机应用的比例是:平模及片材 10%;异型材 20%;发泡材 30%40%;吹膜 100%;单丝100%;配混 10%本次设计是关于 SJ90-25 系列的单螺旋挤出机。在工业和实验室中,螺杆挤出机都应用及其普遍,是塑料加工设备的重要元部件之一。作为工业中使用的单螺杆挤出机,在设计过程中,要求能完成固体输送、增压、熔融、熔体输送和泵压等一系列通用过程。主要根已知参数:D=90mm,长径比为 25,来设计单螺旋挤出机。此次设计会首先选择合适的电机,然后对减速器进行成型的设计计算、螺杆的设计计算、机筒和箱体及其他的零件进行设计计算。最后对其总体进行校核。关键词: 挤出机; 减速器; 螺杆; 箱体AbstractPlastic extrusion machine called extruder (extruder), it is one of the main equipment in the manufacturing process of plastic, the extruder is molding production line of the host, its role is shearing plasticizing material and transportation, and provide the required pressure molding products. Extruder can be used for molding pipes, bars, plates, sheets, film, wire and cable, hollow products, profile, the replica of the. In addition, screw extrusion is also used extensively for the polymer granulation, dehydration, blending, enhancement, reactive extrusion, alloying, feeding and color masterbatch. Based on extrusion and blow molding process to complete the molding process. The use of screw extrusion polymer dating back more than 100 years of history. This processing method plays a very important role in polymer processing industry. According to statistics, more than 60% of the worlds products are processed by screw extrusion process. The production of extruded products is much higher than that of other polymer products. With the rapid development of polymer processing industry, the technology development and progress of the screw extruder has received more attention. Compared with other processing methods, polymer of screw extrusion molding method has some outstanding characteristics, such as continuous production process, high production efficiency and wide application range, which not only can be used for the processing of almost all of the heat plasticity plastic products, but also can some thermosetting material for extrusion. In addition, the screw extrusion device usually has the advantages of simple structure, easy operation, low investment and high efficiency. Therefore, screw extrusion molding method has become the most extensively used a polymer processing methods, screw extrusion equipment have naturally become one of the polymer processing machinery of the most important models.The classification of the extruder is usually divided into: single screw extruder, twin screw extruder and multi - screw extruder. Among them, the former two types are the most widely used at present. Can also be classified according to purpose: granulating extruder, exhaust devolatilization type extruder, feed extruder, transfer mixing extruder, according to the characteristics of the structure is divided into: disc extruder, scientific visualization extruder, electromagnetic dynamic plasticating extruder, self heating type high-speed extrusion machine, vertical extruder, cascade multilevel extruder etc The above models can also be universal machine and the special machine. Conventional single - screw extruder, easy to operate, low cost, so in the polymer processing industry has a wide range of applications. But it has the effect of mixing, dispersing and homogenization, the material temperature difference is big and difficult to eat powder and so on. Therefore, it is generally only applicable to general granulation and processing of plastic products. At present, such as Europe and the United States in single screw extrusion machine is used, the proportion is: flat die and sheet 10%; profile 20%; foam 30% 40%; film 100%; monofilament was 100%; with mixed 10% of the design is the machine extrusion single spiral series on SJ90-25. In the industrial and laboratory, the screw extruder is widely used and widely used. It is one of the important components of the plastic processing equipment. As the industrial use of single screw extruder, in the design process, the requirements can be completed solid conveying, pressurization, melt, melt conveying and pump pressure and a series of general process. The main root parameters are known as D=90mm, the ratio of length to diameter is 25, and the design of single screw extruder. The design will be the first to select the appropriate motor, and then the reducer for the design calculation, the design of the screw, the cylinder and the box and other parts of the design calculation. Finally, the overall check.Key words: Extruder; Reducer; Screw; Box目 录第一章 绪论 11.1 设计初步方案 11.2 本次挤出机设计布置 2 第二章 挤出机的主要性能参数 32.1 螺杆转速 . 32.2 挤出机功率 . 32.3 轴向力 P . 42.4 生产能力 Q 4第三章 电机的选择 5 第四章 减速器设计计算 64.1 传动部分设计计算 . 64.1.1 传动比计算 64.1.2 各轴转速 64.1.3 各轴功率 74.1.4 各轴转矩 74.2 齿轮设计 84.2.1 高速级齿轮传动 84.3 速比齿轮轴及其上轴承的设计、选择和校核 124.3.1 基本轴径的设计 .124.3.2 高速轴(I 轴)的轴径设计 124.3.3 中间轴(II 轴)的轴径设计 .124.3.4 低速轴(III) 轴的轴径设计 134.4 各轴上联接齿轮的键的选取与校核 244.4.1 低速级齿轮的健及其校核 .254.4.2 中间级齿轮的键及其校核 .25第五章 螺杆的设计与校核 .275.1 螺杆材料 275.2 螺杆形式 275.3 螺杆参数 275.4 螺杆结构 275.5 螺纹的断面形状 285.6 校核 285.6.1 剪应力计算 .295.6.2 压应力计算 .29第六章 机筒的设计及强度校核 .306.1 机筒结构设计及材料选择 306.3 校核 306.3.1 机筒内壁处的工作应力 .306.3.2 机筒的轴向力 .316.3.3 装配压力 Pk 计 316.3.4 机筒内壁强度校核 317.1 螺杆与轴联接处的花键的选择与校核 327.1.1 花键挤压强度校核 .327.2 推力轴承的选择与校核 337.2.1 校验 .337.2.2 寿命计算 .337.3 联轴器的选择与校核 337.4 螺杆与机筒的组合设计 347.5 机头的设计 347.6 箱体的设计 347.7 温度控制 .357.7.1 温度传感器选择 .357.7.2 控制调节方法 .35总结 .36参考文献 .37致谢 .380第 1 章 绪论1.1 设计初步方案本设计为 SJ-90/25 挤出机,主要用于对塑料进行成型加工,根据需要制品可为半成品或成品,采用加工料是“低密度聚乙烯” 。此类型挤出机采用低温塑化设计,能大大保证产品质量。挤出机按其螺杆数量可进行分类,分为单螺杆、双螺杆以及多螺杆挤出机,参考有关知识和资料确定此次设计螺杆为单螺旋等距突变螺杆。因为单螺杆有足够大的长径比,物料传输产生的热量于剪切力和轴向力单螺杆都需要承受,故螺杆选择材料时要强度高,抗摩擦能力强,良好的耐化学腐蚀性能,良好的机械加工与抗高温不变形的性能,所以材料优先选择 38CrMoAlA。使用电机+减速机构+ 螺杆,让螺杆获得转速、扭矩。螺杆所受轴向力由螺杆和机筒间轴向力轴承传送。 11.2 本次挤出机设计布置电动机-减速机构-螺杆图 1.2 装配图沈阳化工大学科亚学院学士学位论文 第二章 挤出机的主要性能参数2第二章 挤出机的主要性能参数本设计为 SJ-90/25 挤出机,选取加工材料为“低密度聚乙烯”。根据中华人民共和国机械行业标准可知本挤出机设计的主要参数:螺杆直径:D=90mm螺杆长径比:L/D=25mm螺杆最高转速:n max=100r/min最高产量:Q max=280kg/h螺杆的几何压缩比:i=32.1 螺杆转速为螺杆转速不能进料的临界转速为 nmax=100r/min所以螺杆的工作转速 n=(0.20.7) nmax所以取 n=55r/min2.2 挤出机功率公式: n2DKN(2.1)K:计算系数=0.00354 (D 90mm K=0.00354 ,D 90mm K=0.008)D:螺杆直径 D=90mm=9cm N:螺杆转速 n=55r/min所以 N= =15.7707kw409035.减速器设计为二级斜齿减速器取 联轴器 =0.99 轴承= 0.99 齿轮 =0.97 总 = =0.904齿 轮轴 承联 轴 23沈阳化工大学科亚学院学士学位论文 第二章 挤出机的主要性能参数3N 电 =N/ 总 = 17.4454kw904.7152.3 轴向力 P因为 P=200F F= 42D所以 P= = =12717kg 240 91.322.4 生产能力 QQ= 63nD(2.2)计算系数 取 0.0030.007 n转速 n=55r/minQ=0.0059355= 200.475 kg/h沈阳化工大学科亚学院学士学位论文 第一章 绪论4第三章 电机的选择根据 9025 挤出机的参数选取电机:封闭式三相异步电动机 Y280S-4额定功率:75kw 转速:1480r/min电流:140A 效率:92.7%此电动机轴直径 D 电 =75mm外伸 E=140mm 中心距 H= mm05.28沈阳化工大学科亚学院学士学位论文 第四章 减速器设计计算 5第四章 减速器设计计算4.1 传动部分设计计算4.1.1 传动比计算由选取电机及挤出机尺寸此电动机轴直径 D 电 =75mm外伸 E=140mm 中心距 H= mm 可得:05.28减速器总传动比: I 总 = = 27螺 杆电 机n14查机械设计课程设计手册得:I1=(1.31.5)I 2 I1=1.4I2 则 I 总 =I1I2=1.4 I所以 I1=6.104 I2=4.364.1.2 各轴转速设传动装置由电机到工作机工三个轴,依次为轴轴轴n1= r/min; n2= r/min;n 3= r/min 0I 1I2I(4.1)n0电动机满载转速 n0=1480r/minn1,n 2,n 3分别为轴的转速 单位(单位 r/min)I0 ,I 1 ,I 2分别为电动机至高速轴:至轴;至轴间的传动比n1= = =1480r/min0I48n2= = =242r/min1.6n3= = =55r/min2I.4第四章 减速器设计计算64.1.3 各轴功率P1=Pd 联轴器 齿轮 =750.990.99=73.50kwP2=P1 轴承 齿轮 =73.500.990.97=70.58kwP3=P2 轴承 齿轮 =70.580.990.97=67.77kwPD电动机输出功率 PD=N 驱 =75kwP1,P 2,P 3各轴输入功率4.1.4 各轴转矩 TD=9550 =9550 =483.95Nm0NP148075T1=9550 =9550 =480.72Nm1.3T2=9550 =9550 =2785.28Nm2nP4258.7T3=9550 =9550 =11767.33Nm3.6表 4.14-1轴号 功率 转速 转矩 传动形式 传动比 73.50 1480 480.72 联轴器轴承 70.58 242 2785.28 齿轮轴承6.1044.36 67.77 55 11767.33 齿轮轴承沈阳化工大学科亚学院学士学位论文 第四章 减速器设计计算 74.2 齿轮设计4.2.1 高速级齿轮传动N 驱 =75kw,n1=1480r/min,I 1=6.1,工作时长 15 年,300 天正常工作,带式输送机,平稳,专项不变。 选择齿轮样式,齿数,材料,精度等级。 查机械设计选定大、小齿轮都是以 40Cr 为材料,在调质和表面淬火处理后,齿面硬度为 4855HRC。 精度等级: 7 小齿轮齿数 Z1=24 Z2=I124=147 螺旋角 =14 按齿面接触强度设计查机械设计D1t 32ad12kHEZT(4.2) 确定公式内的各计算数值a.K1=1.6b.选区域系数 ZH=2.433c.查得 a1=0.78, a2=0.9 a=1.68d.小齿轮转矩 T1=2.910-5Nmme.选取宽齿系数 d=0.8f.查材料的弹性影响系数:Z E=1.89.8MPa 21g.查齿轮接触疲劳强度极限: Hlim1=Hlim2=1100MPah.计算应力循环次数:第四章 减速器设计计算8N1=60n1jLh=6014801(2830015)=6.3910 9N2= = =1.051091I6.039i.查接触疲劳寿命系数:K HN1=0.9 ,K HM2=1.02j.计算接触疲劳许用力:(取失效概率为 10,安全系数为 S=1)H1= = =990MPaSM109.H2= = =1122MPaH2.H3= = =1056MPa21190 计算:a.小齿轮分度圆直径d1t =54.3mm32510568.943.2.68.10926b.圆周速度V= = =4.21m/s6nml1054.3.c.计算齿宽 b 及模数 mntb= =0.8 54.3=43.44mmt1dmnt= = =2.19mm1tZcos24cos13.5h=2.25mmt=2.252.19=4.9275mm= =8.82hb.9754d.计算纵向重合度 =0.318 Z1tan =0.3180.834tan14=2.16de.计算载荷系数 K由表 10-2 查得使用系数 Ka=1根据 V=4.14,7 级精度动载系数 KV =1.16KH=KF=1.2用插值法查得 7 级精度小齿轮相对支撑点非对 称布置时沈阳化工大学科亚学院学士学位论文 第四章 减速器设计计算 9KH 1.288 故载荷系数 K=KAKVKHKH=11.041.21.305=1.63KF=1.28f.按实际的载荷系数校正所算的分度圆的直径,由式 10-10a 得:d1 =d1t =54.3 =54.64 3136.g.计算模数 mnmn= = =1.56mmZ cos34cos5. 按齿根弯曲疲劳强度设计mn 3Fsa21dcosYZKT(4.3) 确定计算参数a、计算载荷系数K= KAKVKFKF = 11.041.21.295=1.63b、由图 10-20d 查得齿轮的弯曲疲劳强度极限: FE1= FE2 =620MPa c、由图 10-18 查得弯曲疲劳寿命系数 KFN1 =0.88,KFN 2=0.91 d、计算弯曲疲劳许用应力取弯曲疲劳安全系数 S=1.4 由式 10-12 得:= = =389.7MPa1FSKFE14.6208= = =430MPa22.9e、根据纵向重合度 =2.16,得螺旋角影响系数 Y =0.88f、计算当量齿数ZV1= = =37.2531cos43ZV2= = =191.1432753g、齿形系数第四章 减速器设计计算10YF 1 =2.43 , YF 2 =2.13h、应力校正系数YS 1 =1.58 , YS 2 =1.83i、计算大、小齿轮的 并且加以比较F= =0.01031FS71.3896542= =0.00972SY0小齿轮的数值大 设计计算mn =3.84mm3226013.7.1348.094.8912取 mn=5mm d1=126.96mmZ1= = =24.63ncos5cos.取 Z1 =26,则 Z2 =I1Z1 =133.64取 Z2 =134 几何尺寸计算 计算中心距a= = =412.37mm2cosmZn1142cos536将中心距圆调整为 412mm 中心距修正螺旋角=13.86412536arcos2arcosn1 Z因 值改变不多,故参数 等不必修改。HK, a 计算大、小齿轮的分度圆直径沈阳化工大学科亚学院学士学位论文 第四章 减速器设计计算 11d1= = =133.9mmcosnMZ86.1352d2= = =690.1mmn.4 计算齿轮宽度b = d d1 =0.8133.9=107.12mm圆整后取 B2=110mm B1=115mm4.3 速比齿轮轴及其上轴承的设计、选择和校核4.3.1 基本轴径的设计按扭转强度来估计轴的直径=T/Wr TTP3d2.0n/95对于实心轴 d 30nPA(4.4)对于空心轴 d ,通常取 =0.50.6340-1nPA4.3.2 高速轴(I 轴)的轴径设计 材料选择为 40Cr 查机械设计手册第三版,第二卷,第 6 篇表 6-1-2 选取 A0 =110则 = =9550000/(0.2110 3)=35.88MPaT302.95Ad1 =110 =34.1mm31nP34801.由于连接联轴器的轴段上有一个键槽,轴径应增大 5%第四章 减速器设计计算12d130(1+5%)=35.81mm取 d1=40mm4.3.3 中间轴(II 轴)的轴径设计 材料选择为 40Cr 查机械设计手册第三版,第二卷,第 6 篇表 6-1-2 选取 A0 =115= =9550000/(0.2115 3)=34.1MPaT302.95Ad2 =115 =67.87mm32nP3.654由于连接齿轮的轴段上有一个双键槽,轴径应增大 7%d2 67.87 (1+7%)=72.62 mm取 d2 =75mm4.3.4 低速轴(III 轴)的轴径设计 材料选择为 40Cr 查机械设计手册第三版,第二卷,第 6 篇表 6-1-2 选取 A0=99= =9550000/(0.299 3)=49.21MPaT302.95Ad3 =99 =97.32mm3nP467.由于连接齿轮的轴段上有一个双键槽,轴增大 7% d397.32(1+7%)=104.13mm轴的校核、选取轴承及所选轴承的校核 高速轴的校核及所选轴承的校核 第轴的转矩为 :T=2.85105Nmm沈阳化工大学科亚学院学士学位论文 第四章 减速器设计计算 13齿轮 1 的圆周力为: Ft1= = =1.65103N1d2T96.51085轴向力:F a1=Ft1tan =1.65105tan15.2=4.12103N径向力:F V1=Ft1tan /cos =1.65105tan20/cos15.2=6.26103Nn轴向力矩:M a1=Fa1 =4.12103 =1.69105Nmm2d1296.计算支承反力图 4-1 水平受力图由水平受力图 aRaH= =4.08103N6.375291tFRbH= =12.71103N.81t图 4-2 水平受力图由上图 b,得:RaV= = =2.4103N6.37529dr11aF6.375.29102/910.433RbV= =.8r11a8/. 3第四章 减速器设计计算14=4.12103N图 4-3 水平受力图水平弯矩:M H =RaH82.3=7.75105Nmm垂直弯矩:M V1 =RaV82.3=4.32105Nmm MV2 =RbV293.3=2.62105Nmm图 4-4 水平受力图合成弯矩:M1= = =9.3105Nmm21VH2525103.407.M2= = =8.26105Nmm26按脉动循环处理取 =0.6Mca1= = =1.263106Nmm212T2525108.03.9沈阳化工大学科亚学院学士学位论文 第四章 减速器设计计算 15按弯扭合成应力校核轴的强度由于截面是轴上承受最大计算弯矩的截面,轴截面承受的小 但是轴径比较小,所以要校核、轴截面强度a、截面计算:= = =23.88MPacaW
