To a great extent, the speed and quality of anchoring support depend on the quality of the anchor drilling machine. The anchor drilling machine's performances are key factors that affect the speed, quality and efficiency of anchoring support. So, study of the anchor drilling machine which has good capability, high reliability and in accordance with China's present situation, with independent intellectual property rights plays an important role in the development of China's anchoring technique.

The design is full hydraulic driller of track chassis. It uses rotary and percussive drilling. Rotary drilling is used for the sofe rock, while rotary and percussive drilling is used for the hard rock or gravel, thus it can effectively increase bit life, enhance rig adaptability and improve the efficiency of drilling rigs. In addition, it installs the automatic devices of exchange anchor, solving the problem of large labour-intensive and dangerous from exchangeing anchor by man.

The main software used is SolidWorks in the design, it is an advanced software and cooperates 3D modeling with finite element analysis, not only powerful and high reliability, but aslo use easily and fast. As the use of the software, making design cycles significantly shorten, and making the reliability of products greatly enhanced .It plays a significant role in the design of the Roofbolter.

Key words：anchor pile driller；Auto-for-bolt device；slewing bearing；Finite element analysis

第1章概述......................................................1

1.1引言..................................................1

1.2国外锚杆钻机的使用状况................................1

1.3国内锚杆钻机的使用状况................................2

1.4我国锚杆钻孔设备存在的主要问题........................3

1.5锚杆钻机的发展方向....................................5

1.6本章小结..............................................6

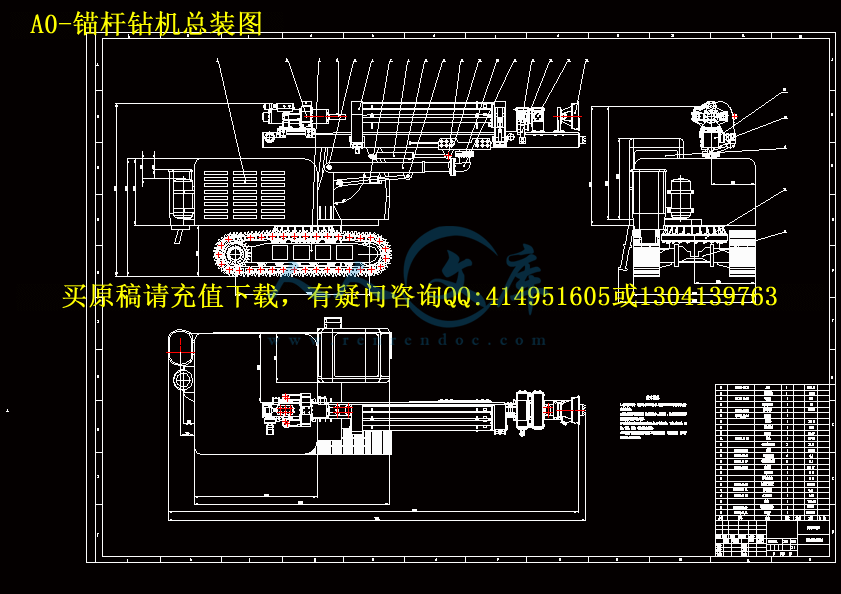

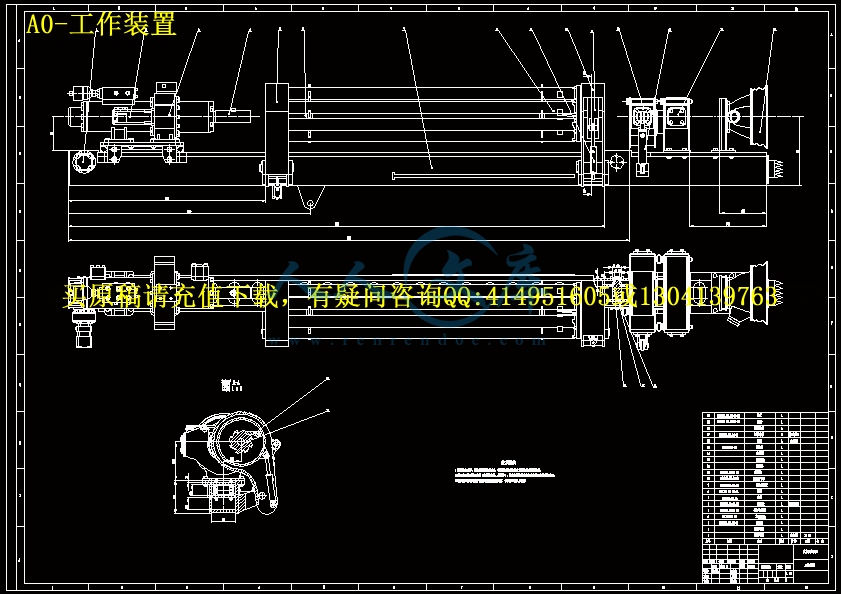

第2章锚杆钻机结构设计..........................................7

2.1 锚杆钻机各类型及分析..................................7

2.2 锚杆钻机具体机构设计..................................9

2.3 钻机的工作原理........................................17

2.4 本章小结..............................................19

第3章锚杆钻机的计算及分析......................................20

3.1 回转支承的选型与计算..................................20

3.2 切削参数的计算........................................21

3.3 本章小结..............................................24

第4章有限元分析与整机稳定性分析................................25

4.1 重要零件的有限元分析..................................25

4.2 整机的稳定性分析......................................30

4.3 本章小结..............................................35

结论............................................................36

参考文献........................................................37

致谢............................................................38

第1章概述

1.1 引言

锚杆支护是近年来发展较快的一种井巷支护方法。它通过锚入围岩内的锚杆，改善围岩本身的力学状态，使支护体与围岩本身形成一个统一的能够承受载荷的结构体，从而提高岩体自身的强度，阻止或延缓围岩的变形发展，有效地保持围岩的完整性和巷道断面形状。随着煤炭工业的发展，锚杆支护技术被广泛采用，锚杆钻机的需求量急剧增加。我国生产锚杆钻机的厂家较少，多数处于研制阶段，不能满足生产的需求，而国外进口产品存在着价格、配件、维修等问题。因此，必须加快锚杆钻机的研制开发步伐，大胆引进国外先进的制造和应用技术，进一步地消化、吸收，不断地更新换代，以满足客户需求。

锚杆钻机是实现锚杆支护技术的重要机械设备。随着锚杆支护技术的飞速发展, 用于钻凿锚杆孔的锚杆钻机也得到快速发展。分析锚杆钻机现状, 展望它的发展, 有助于不断促进锚杆钻机的技术进步, 使其更适应现代支护技术的需要。

1.2 国外锚杆钻机的使用状况

国外锚杆钻机的品种与功能多样, 技术性能优越, 可靠性高, 并各有各的特点。相关资料显示: 美国煤矿大量使用的是塔架钻车式锚杆钻机, 工作效率达120～240 根, 现已着手开发计算机控制的全自动锚杆钻机。法国生产的是转架式锚杆钻机, 集钻孔、安装锚杆为一体, 并具有储存锚杆杆体的锚杆仓。芬兰则生产具有树脂注射系统的钻车式锚杆机,使钻孔、安装锚杆杆体、注入粘接剂全由机械完成,机械化程度颇高。澳大利亚气动支腿式锚杆钻机主要有柱塞马达与齿轮马达式2 种, 采用玻璃钢碳素纤维支腿, 能以矿物油和难燃液为工作液,回转机构由摆线液压马达驱动, 有的产品采用玻璃钢碳素纤维支腿使机重减轻。

国外应用较为普遍的单体锚杆钻机主要有风动和液压锚杆钻机两种。风动锚杆钻机有瑞典PRB一300型，澳大利亚的克莱姆公司WOMBAT型，阿明克公司GOPHER型等；液压锚杆钻机有澳大利亚PROBAM型，英国WISP型等。特别是澳大利亚在风动锚杆钻机方面有着较为先进的技术和产品，其特点是重量轻、扭矩大、噪音低、耗气量小、机身矮等。新型锚机组的出现也只有l0多年的历史，这项锚杆支护技术在国外越来越受到重视，无论是房柱式开采，还是长壁式开采，都采用性能优良、技术先进、操作维修方便、应用范围广的锚杆钻机与采掘设备配套的锚机组。如乔伊公司生产的14CM10型采掘锚机组，12ED18型采锚机组，鲍拉特公司的E230型掘锚机组，郎艾道公司的RB1—50L型锚杆钻车等.

综观国外锚杆钻机设备的发展历程，国外锚杆钻机的发展始终与锚杆支护理论不断完善与发展紧密相联、相互依存、相互促进。同时，国外锚杆钻机的研究不断采用新材料、新工艺，并紧密结合国情，开发的每一代产品都能代表当时的世界领先水平。国外锚杆钻机的发展趋势，一方面不断完善现已普遍使用的单体锚杆钻机，使其更可靠，更适应现场需要；另一方面不断加紧对掘锚一体化快速掘进装备的研究，目前已经推广使用了多款快速掘锚装备。国外锚杆钻机的研究与开发将会从这两个方面开展，而且后者为今后发展重点[1]。

1.3 国内锚杆钻机的使用状况

国内锚杆钻机的研制经历了30多年的历程,曾先后研制出机械支腿式电动锚杆钻机、钻车式锚杆钻机、支腿与导轨式液压锚杆钻机、支腿式气动锚杆钻机、非机械传动支腿式电动锚杆钻机等,目前已形成液压式、电动式、气动式3大系列。到目前为止,我国已开发了30多种型号和不同类型的锚杆钻机,但能够适于井下使用且可靠性较好的只有3～4种产品。由于电动锚杆钻机扭矩特性不好,有的产品过载能力不到额定值的2倍,不能满足锚杆孔钻进时需克服相当于额定扭矩2.5 倍左右的阻力矩的要求,产品固有可靠性不高,且与之配套的支腿都不是很理想,因此电动锚杆钻机尚未正式在井下成批使用。目前煤矿锚杆钻机多为回转式,为配合推广小直径树脂锚杆,钻头采用27mm～29mm的回转钻头,其结构类型多为两翼对称、两翼不对称和两翼连筋式,可供钻进不同性质岩石时选用。钻杆由B19或B22 (少数)六角中空钢加工。现在国内使用锚杆钻机的主流是气动式和液压式,两者各有所长,各有所短。我们以山东兖煤制造的MQT- 90型气动锚杆机和同煤集团佳腾厂生产的MYT-100型液压锚杆钻机为例,对现使用的锚杆钻机使用状况进行分析。MQT- 90 型气动锚杆机由支腿、控制组件和动力组件3 大部分构成。该机以压缩空气为动力。压缩空气通过马达控制阀进入马达,驱动马达齿轮旋转,经过两级减速齿轮,减速后驱动钻机主轴旋转,调节操纵扳手的角度,可改变主轴的转速,随之驱动钻杆工作。当打开支腿控制阀,压缩空气经快速排气阀进入支腿气缸,从而使气缸体逐渐伸出,推动马达上升,进行钻进工作。改变操纵旋转钮角度,可改变支腿伸出速度。当打开水阀时,压力水通过集成块水套进入钻杆、钻头进而冲洗孔内的钻屑。改变操纵旋钮旋转角度,即能调节冲洗水能量的大小。该型号锚杆钻机集钻孔、搅拌、安装锚杆于一身,实行螺母一次性扭紧, 达到初锚预紧力要求, 是顶板硬度f≤8 的各种岩巷、煤巷、半煤巷进行锚护作业的理想工具。该机结构紧凑、操作简单、维护方便、适应性强,且体积小、重量轻、推力大、运转稳定、可靠性好。MYT- 100 型液压锚杆钻机由主机和液压泵站两大部件组成。主机主要由旋转机头、三级伸缩油缸、支腿操纵臂组成。泵站由油箱、滑橇、防爆电机、齿轮泵、操纵控制元件、压力表、液位计及管路附件等组成。另外,主机配有供水系统,用中压专用胶管供水,用以冷却钻头、冲洗和防尘,实现湿式钻孔。该机通过泵站输出的压力油, 经过油管送至主机,以实现钻机支撑定位和钻进锚杆孔。该型号锚杆钻机适用于煤矿顶板硬度f < 10 的各种岩巷、煤巷、半煤巷进行锚护作业时钻凿锚杆孔和安装锚杆。该机的特点体现在以下几方面:先进的马达设计使该机转矩大、效率高;噪音小、重量轻, 有效改善了作业环境,降低了劳动强度;先进的回转和支腿部件使该机可靠性和使用寿命提高; 液压系统中马达和支腿采用串联,并采用旁路节流系统,合理利用能量,系统使用效率得到提高;采用可收缩支架,定位好,安全性好。针对煤矿经济状况与煤岩、半煤岩巷道的具体特点,单体回转式锚杆钻机是一个时期内产品生产与开发的主流。从目前技术现状看,在具有压缩空气源的条件下,气动锚杆钻机仍为首选产品。但是实践中发现, 由于煤矿井下压缩空气系统的输送管道距离长,工作面气体工作压力偏低, 常常在0.4 MPa以下,使钻机性能与钻进速度下降30%以上( 对应0.63 MPa压力),影响锚杆孔钻进的效果, 特别是在坚硬岩石与深孔作业条件下,钻进作业更加困难。此外,噪声偏大,虽然小于94 dB,但离职业健康安全管理要求还有距离。液压回转式锚杆钻机因其工作压力高、扭矩大、动力系统可不受外界影响,在一些场合下是合理的机型。液压锚杆钻机输出的扭矩高于气动锚杆钻机,能够达到140Nm,特别在坚硬岩石作业条件下尤为明显。此外,液压锚杆钻机与掘进机配套是较优越的工作方式之一。但是,该种钻机液压系统温升过高,连续运转2h后系统温度升至65℃以上,性能急剧下降。而且过高的温度易使工作液变质, 密封件容易早期失效。同时,由于以矿物油为工作介质,在煤矿井下使用存在一定安全隐患。钻头是回转式锚杆孔钻进设备的重要钻具,钻头型式与国产硬质合金片的性能,影响钻头的应用范围。目前,普通硬质合金的岩石钻头主要适用于页岩、砂页岩及部分砂岩(磨蚀性不高的砂岩),寿命为30m左右。高于常规钻头价格50%的国产优质合金钻头,可以钻进抗压强度60MPa～80MPa 的中等磨蚀性岩石, 寿命可达25m～30m。然而,相当多的生产厂家因受经济利益驱动,不按标准要求组织生产,硬质合金质量低劣,工艺技术不高,产品寿命只有10m～20m, 甚至是5m～10m。

1.4 我国锚杆钻孔设备存在的主要问题

目前，锚杆钻机实际利用率不高的主要原因是产品本身的可靠性问题，但使用问题也不容忽视。锚杆钻机产品可靠性不高主要来自产品设计不成熟与加工质量不高。有些产品的生产过程无可靠的质量保证体系，元部件质量无法保证，又没有必要的检测手段，产品性能与质量无法控制，自然影响产品质量。锚杆钻机的科学使用问题未能引起足够的重视。这里，既有制造厂家的问题，又有煤矿使用单位的问题。加强设备的科学使用与维修工作的管理，是锚杆钻机充分发挥作用的重要保证。

1.4.1 钻探装备“三化”的问题

目前我国钻探机械装备的标准化、系列化、通用化程度不高，系列产品少，同档次产品多；优质高效产品少，低技术含量产品多；行业布局不合理，重复生产比较严重；深孔及大型设备少，中、小型普通设备多；市场急需的设备生产周期长，使用单位不得不花大量外汇从国外进口；钻机性能难以满足多种钻进工艺发展的需要；整机传动的液压化程度和水平远低于国外同类型设备；设备的控制系统、运行和工况的监测系统十分落后，钻进参数监测仪表不够完善；钻掘设备的装载型式落后，难于适应施工的要求[2]。

1.4.2 钻头的适用性

钻头是回转式锚杆孔钻进设备的重要钻具。钻头形式与国产硬质合金片的性能影响钻头的应用范围。目前，普通硬质合金的岩石钻头主要适用于页岩、砂页岩及部分砂岩（磨蚀性不高的砂岩），寿命为30m左右。高于常规钻头价格50％的国产优质合金钻头，可以钻进抗压强度60MPa～80MPa的中等磨蚀性岩石，寿命可达25m～30m。然而，由于种种原因，国产钻头的质量大部分不合格。

1.4.3 锚杆锚固力

锚杆与围岩的相互作用十分复杂，在实际应用中，多以抗拉拔力为锚固力，这是不确切

正文若干下载原稿可得全套完整的

结论

锚杆钻机作为一种工程机械，应用越来越广泛。在国外对锚杆钻机的研究与应用都已经比较成熟，但在国内这一领域的还有待于发展。随着锚杆钻机的优越性能的逐渐体现，应用场所的逐渐扩展，国内也必将形成系统的研究领域。本此设计锚杆钻机，也是提前对锚杆钻机的性能和结构做一个系统的研究。

提到锚杆钻机就必须与锚杆联系起来，因此本此设计的过程中也对各种锚杆的材料、结构及其性能进行了一定深度的探讨，并收录在这篇论文中。锚杆钻机是为锚杆支护服务的，最终防护作用的好坏主要靠安装的锚杆的性能，因此根据具体的工况选择适宜的锚杆也是十分重要的。同时一台性能优良的锚杆钻机可以在保证钻孔质量的前提下提高工作效率，减少工时，创造更大的经济效益。由于液压作为动力可实现低转速、大扭矩、控制方便且噪音小等优点，因此本次设计的锚杆钻机采用全液压驱动，伴随顶锤的打击，实现单管钻进。另外由于更换锚杆的工作是最繁重的，也同时带有一定的危险性，所以本机采用了自动换锚杆装置，减轻了工人的劳动强度，提高钻孔效率。随着人性化设计理念的推广，在研发机器的同时必须充分考虑机器对人造成的不良影响，改善机器的操作性和工作环境，不仅有益工人的身心健康，也有益于提高工作效率。

参考文献

[1] 邹敢.锚杆钻机的发展现状[J].淮南矿业集团张北煤矿，安徽淮南 232000.1003-079（2006）03-0363-04.

[2] 龚文海,曾爱民,张沛强.YDM-1型岩土锚固工程钻机及其应用[J].地质科技情报.1999,18.

[3] 雷煌.履带行走式锚杆钻车的研制[J].煤炭科学研究总院太原研究院，山西太原 030006.0253-2336（2008）08-0073-03.

[4] 张鲁侠，薛军.动力头式钻机导轨设计[J]1吉林省探矿机械厂长春130012；2吉林大学长春130026.1004-4051（2005）03-0083-03.

[5] 张勇,蒋荣庆.多工艺冲击回转钻进技术的新拓展[J].西部探矿工程. 2000,(2): 112-113.

[6] 杨永涛.自进式锚杆在小湾水电站坝肩堆积体中的应用[J].西北水电. 2006,(1):35-37.

[7] Edward Allen，Joseph Iano，John Wiley ．Fundamentals of Building Construction[J]． Harvard Design Magazine，2000(10)：1－3．

[8] Herff N，Gazaway，Richard M，Coad and Kenneth B，Andromalos．Installation of a grout curtatain at a hazardous waste landfill[J]．ASCE Geotechnical Engineering Congress，1991(6)：1－3．

[9] 张勇,蒋荣庆.多工艺冲击回转钻进技术的新拓展[J].西部探矿工程. 2000,(2): 112-113.

[10] 吴璋,周新莉.螺旋冲击回转钻进技术及其在边坡治理中的应用[J].探矿工程.2005,(3):33-35.

[11] KD Weaver，JC Evans & SE Pancoski．Grout Testing for a Hazardous Waste Application[J]．Concrete International (ACI)，1990(7)：45－47．

[12] 刘如玉.浅析机载锚杆钻机整机稳定区[J].煤矿机械.1999,(3):13-15.

[13] 赵伟民,顾迪民,栾少林. 螺旋钻孔机切削机构的理论分析.哈尔滨建筑大学学报[J].1997,30(3):81-84.

[14] 龚文海,曾爱民,张沛强.YDM-1型岩土锚固工程钻机及其应用[J].地质科技情报.1999,18.

致谢

在此向在本次毕业设计中给予我帮助和指导的赵伟民老师、王涛师兄、常宝平师兄、赵志国师兄、孙欣欣师姐、郭秀英师姐和给予我帮助的同学们表示感谢！感谢老师在繁忙的工作中抽出时间指导我做毕业设计；感谢师兄师姐在软件学习和与课题有关方面知识的帮助；感谢在做毕业设计期间同学给予我的鼓励和生活方面的帮助。

在你们的帮助下，我顺利的完成了毕业设计，并学习到了很多专业方面和软件方面的知识，最后再次向他们致谢！
