关 键 词：

蜗轮 减速器 箱体 机械 加工 工艺 夹具 设计 平面 40 以及 35

资源描述：



内容简介：

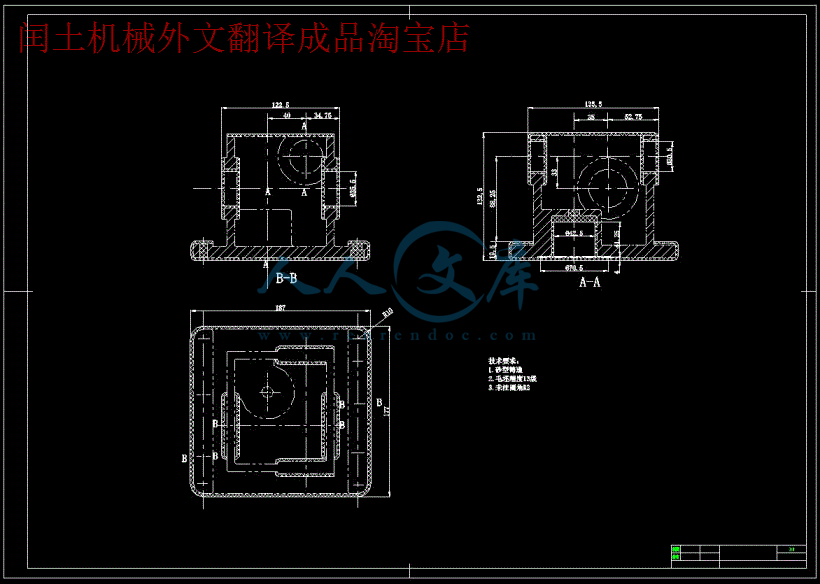

毕 业 设 计机 械 加 工 工 艺 规 程姓名：姜丽婷班级：B13113学号：20134011330指导教师：纪煦日期：2017 年 6 月产品型号 产品型号 共 2 页北华航天工业学院 机械加工工艺过程卡片产品名称 零件名称 蜗轮减速器箱体 第 1 页材料牌号 HT150 毛坯种类 铸造 毛坯外型尺寸 180X174X127 每毛坯 件数 1 每台件数 1 备注工 时工序号工序名称工 序 内 容 车间 工段 设 备 工 艺 装 备准终 单件1 铸 用砂型铸造的方法获得毛坯 铸造2 铣 粗铣上平面，半精铣上平面 机加 铣床X52K 立铣刀，游标卡尺3 铣 粗铣下平面，保证粗糙度Ra6.3 机加 铣床X52K 立铣刀，游标卡尺4 铣 粗铣半精铣侧面，保证粗糙度Ra3.2 机加 铣床X52K 立铣刀，游标卡尺5 钻 钻孔至8,保证粗糙度Ra1.6 机加 钻床 直柄麻花钻，游标卡尺6 钻，锪 钻底面9孔，锪沉头孔机加 钻床 直柄麻花钻，直柄平底锪钻，游标卡尺7 镗 粗镗42，47，75，半精镗47保证形位要求,精镗47，保证粗糙度Ra1.6 机加 镗床 硬质合金镗刀，游标卡尺8 镗 粗镗 40的孔，半精镗 40的孔，精镗 40的孔，保证粗糙度Ra1.6机加 镗床 硬质合金镗刀，游标卡尺9 镗 粗镗 35的孔，半精镗 35的孔，精镗 35的孔，保证粗糙度Ra1.6 机加 镗床 硬质合金镗刀，游标卡尺10 钻，攻 钻上平面4 4的孔，攻4 M5-7H深12的螺纹机加 镗床直柄麻花钻，高速钢机动丝锥，游标卡尺11 钻，攻钻35孔周围4的孔，攻35孔周围M5-7H的螺纹机加钻床 直柄麻花钻，高速钢机动丝锥，游标卡尺12钻，攻钻40孔周围4的孔，攻40孔周围M5-7H的螺纹 机加 钻床直柄麻花钻，高速钢机动丝锥，游标卡尺13钻，攻钻底面47孔周围4的孔，攻底面47孔周围M5-7H深10的螺纹 机加 钻床直柄麻花钻，高速钢机动丝锥，游标卡尺设计（日期） 审核（日期） 会签（日期）标记 处数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期产品型号 产品型号 共 2 页北华航天工业学院 机械加工工艺过程卡片产品名称 零件名称 蜗轮减速器箱体 第 2 页材料牌号 HT150 毛坯种类 铸造 毛坯外型尺寸 180X174X127 每毛坯 件数 1 每台件数 1 备注工 时工序号工序名称工 序 内 容 车间 工段 设 备 工 艺 装 备准终 单件14 检验 检验 检验 检验 检验 检验15 去毛刺 去毛刺 去毛刺去毛刺 去毛刺 去毛
