关 键 词：

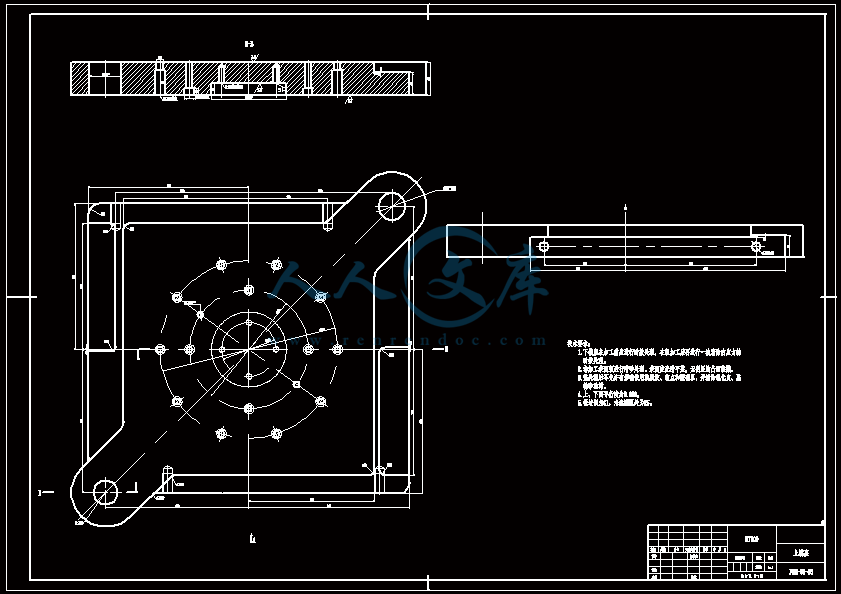

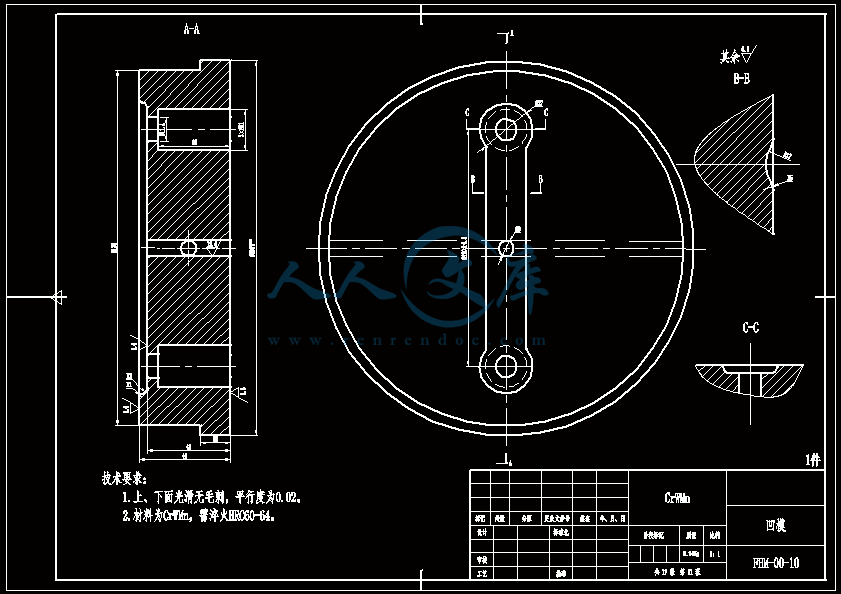

变压器 储油 柜端盖 复合 设计 全套 cad 图纸

资源描述：

内容简介：

毕 业 设 计题 目 变压器储油柜端盖复合模设计 副标题 技术任务书 学生姓名年 级函 授 站专 业指导教师1进度计划序号 毕业设计阶段性工作及成果 时间安排1毕业设计动员,介绍课题分类(1)布置译文内容(2)进行资料解说,收集资料07-08(一)第 3 周2 启动毕业设计,正式分组分课题 补机械制图相关专业知识 07-08(一)4-11 周3 补课题相关知识 07-08 (一)12 周4 课题分析,启动设计辅导 07-08(一)12-16 周5 交设计初稿，提出第一次指导意见 07-08(一)16 周6 对指导意见进行整改 07-08(一)18 周7 交毕业设计正式图稿，提出第二次整改意见， 并退回更改 07-08(二)第 1 周8 启动答辩自述书的安排并开展整改后交初稿审查。 07-08(二)第 3 周9 启动培优补差（个别辅导） ，对各组进行设计交流。 07-08(二)第 4 周10 完成复审，做答辩前准备 07-08(二)第 5 周11 答 辩 07-08(二)第 6-7 周注：上述各项均可增加附页2附件一： 毕业设计任务书设计题目 变压器储油柜端盖复合模设计 学生姓名 系别 专业 机电一体化技术 班级 指导教师姓名 职称 工程师 课题来源 企业 任务书下达时间 年 9 月 函授部主任签字 成教部主管主任签字 1、 毕业设计主要内容（1）查阅相关文献资料 15 篇以上，并写出文献综述（2000 字以上） ；（2）翻译与课题有关的外文资料，译文字数 1500 字以上；（3）自述书（1500 字以上） ；（4）编写计算说明书一份（8000 字以上） ，并且手写稿与电子文档各一份； （5）工程绘图量折合成图幅为 0 号图纸 2 张以上；（6）工艺分析，制定工艺方案及工艺计算。2、 毕业设计的主要技术指标该端盖是变压器储油柜上的一个零件，里面安装有油量管，安装在储油柜的上端。该端盖的全部单工序有落料、拉深（整形）、冲孔，共计三道工序，采用 2mm 普通碳素结构钢板 Q235 冲压而成，厚度 t=2mm。另外，此零件通过氧焊固定于储油柜上，圆筒上表面要求不高，不须经过切边工序。零件图上所有未标注公差的尺寸，属于自由尺寸，可按 IT14确定工件尺寸的公差。3、毕业设计基本要求（1）了解模具制造技术的发展现状及趋势。（2）工艺分析(包括技术分析和经济分析)。（3）制定工艺方案(通过对产品质量、生产效率、模具制造、模具寿命、安全操作及经济性等方面的综合与比较,选出最佳方案)。（4）能掌握如何选择正确合适的冲压设备，并确定基本参数及主要技术性能指标。（5）工艺计算(包括毛坯尺寸计算、材料利用率计算、半成品过渡形状和尺寸的计算、冲压力计算及冲压设备的选择、模具压力中心计算、弹性元件的选用与计算、模具刃口尺寸和公差确定及其主要零部件的强度校和)。（6）模具结构合理性分析(绘制缩小比例的模具总装简图,并说出其结构及各零件选择的理由)。（7）模具主要零件结构设计的分析与说明(包括结构分析、材料选择、公差配合选择及技术要求说明)。（8）知道搭边，排样的作用，并能画出合理的排样图。4、 本课题研究的实施方案、进度安排初步分析可以知道变压器储油柜端盖的冲压成形需要多道工序:落料、拉深冲孔,因而制定合理的成形工艺方案十分重要.考虑到生产批量大,因此制定应在生产合格零件的基础上,尽量提高生产效率,降低生产成本.要提高生产效率,就应该尽量复合能复合的工序,但复合程度太高,模具结构复杂,而且各零件在动作时要求相互不干涉,准确可靠.这就要求模具3的制造应有较高的精度,从而模具的制造成本也就提高了,制造周期延长,维修不如单工序模简便.因此储油柜端盖的冲压成形主要有以下几种工艺方案:方案一:(1)落料 (2)拉深 (3)冲孔方案二:(1)落料拉深复合模 (2)冲孔方案三:落料、拉深冲孔复合模方案一复合程度低,模具结构简单、安装调试容易,但生产道次多、生产效率低不适合大批量生产.方案三与方案二的主要区别是采用落料、拉深冲孔复合工序.由于采用落料、拉深冲孔复合模,即可在一次冲压行程中完成,生产效率提高一倍,节省了人力、电力和工序间的搬运工作,而且在同一工位上冲孔无需重新定位,从而使冲压工件的位置精度得到提高.经过理论计算,由于变压器储油柜端盖的高度较小,可以采用落料、拉深冲孔复合模一次成形.5、 应收集的文献资料1党根茂,骆志斌,李集仁模具设计与制造M.西安电子科技大学出版社，2001 2中国机械工业教育协会.冷冲模设计及制造M.机械工业出版社,20053彭建声.冷冲压技术问答M.机械工业出版社，19844彭建声,王新华，张敬国.冷冲模制造与修理M.机械工业出版,19855梁炳文,胡世光.板料成型塑性理论M.机械工业出版社，1987.6姜军辉.汽车车架横梁冲压工艺设计J.汽车研究与开发,1995,(1) :45-477翟德梅.提高电机冲片冷冲模寿命的措施J.电加工与模具,2001,(5):50-518周科年.汽车纵梁冲孔落料复合模J.模具工业,1999,(6).14-179肖景容.冲压工艺学M.机械工业出版社,199910钟翔山.轴壳扩径、缩口复合模设计J.模具技术,2006,(1):30-3311杨宝顺.锅盖落料拉深冲孔切边复合模设计J.模具技术,2006,(1):19-2112翟德梅,李铁明.机架复合冲裁模具的研制J.电加工与具,2004,(6):26-2913模具实用技术丛书编委会.冲模设计应用实例M.机械工业出版社,2004,414姜奎华.冲压工艺与模具技术M.机械工业出版社,2005,815郑家贤.冲压工艺与模具设计实用技术M.机械工业出版社,2005,816中国机械工业教育协会.冷冲模设计及
