WY120履带式挖掘机CAD图纸（425张）
收藏
资源目录

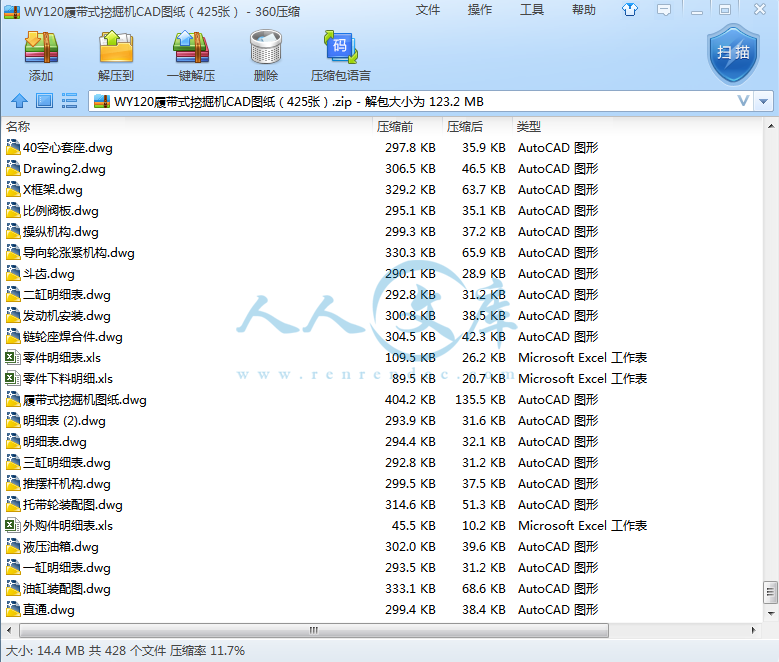

压缩包内文档预览：
编号：10957662
类型：共享资源
大小：14.48MB
格式：ZIP
上传时间：2018-09-26
上传人：机****料
认证信息
个人认证
高**（实名认证）
河南
IP属地：河南
50
积分
- 关 键 词：
-
wy120
履带式
挖掘机
cad
图纸
- 资源描述：
-
- 内容简介：
-
WY120外购标准件明细表 序号 型号 名称 单台用量 备注 1 R4105G22 柴油机 1 带前吹塑风扇,三槽皮带轮,G43型排气管 2 CBGJ3100 齿轮泵 1 3 HkYC34A-6500D1202Z 液压传动装置 2 4 DLYY000Y-D25l-WTTTTW-BGCCCB-BGCCCB 主阀 1 5 IYH4-3500D24022Z 液压回转装置 1 6 XJB10B（舟山） 回转减速机 1 7 AZFE56/6.1WPz10（上海） 液压马达 1 8 WYF-21（贵阳） 先导供油阀 1 9 WYS-1（贵阳） 制动释放阀 1 10 MG10G10 节流阀 2 11 DLYY000Y-D25l-WTTTTW-BGCCCB-BGCCCB 主阀 1 12 O.B.40.1000.121.2411 回转支承 1 13 175MG43.350 履带总成 2 14 142 散热水箱 1 15 BD200 油散热器 1 16 S8A302 单向阀 2 17 LHN-400X20F-C 滤油器 1 18 NX-400X20 滤芯 1 19 QUQ2.5-20X3.0 空气滤清器 2 20 YMZ-200T 液位计 2 21 PC160 斗齿 4 22 座椅 1 23 3 油门线 1 3.5m 24 3 灭火线 1 2.5m 25 工程门锁 1 26 机罩锁 2 27 定位锁 3 28 柴油机缓冲胶块 4 29 A三角带 A2100 1 30 棘轮式手油门 1 31 0-30(24V) 电流表 1 32 0-10(24V) 直感油压表 1 3.5mm 制表 审核 批准 日期 日期 日期 WY120外购标准件明细表 序号 型号 名称 单台用量 备注 33 40-100(24V) 直感水温表 1 4mm-4.5mm 34 单档开关 3 35 24V 电子调节器 1 36 24V 起动继电器 1 37 24V 灯光继电器 1 38 驾驶室 1 39 24V 电喇叭（蜗牛式） 1 40 24V 喇叭按钮 1 41 24V 报警指示灯 1 42 5寸24V 方灯 2 43 五档 保险盒 1 44 5寸24V 圆灯 2 45 105 电瓶 2 46 电源总开关 1 47 24V 雨刮器总成 1 48 35mm2 电瓶线 7m 49 25 塑蛇皮软管 5m 50 150mm 尼龙扎带 20件 51 4 2 铜软线 40m 52 1.5 2 铜软线 20m 53 钥匙门（点火开关） 1 54 8 铜鼻子 4 55 10 铜鼻子 3 56 300 24V 电风扇 1 57 小线鼻 30 58 腊管 1m 59 塑胶布 4卷 60 M5X20 十字槽盘头螺钉 24 GB823-88 61 M5X30 十字槽盘头螺钉 18 GB823-88 62 M6X15 十字槽盘头螺钉 24 GB823-88 63 M8X15 十字槽沉头螺钉 24 GB819-85 64 M6X15 十字槽沉头螺钉 12 GB819-85 制表 审核 批准 日期 日期 日期 WY120外购标准件明细表 序号 型号 名称 单台用量 备注 65 M6X20 六角头螺栓 14 GB5780-86 66 M8X20 六角头螺栓 45 GB5780-86 67 M8X30 六角头螺栓 34 GB5780-86 68 M8X40 六角头螺栓 14 GB5780-86 69 M10X25 六角头螺栓 32 GB5780-86 70 M10X30 六角头螺栓 42 GB5780-86 71 M10X40 六角头螺栓 32 GB5780-86 72 M10X70 六角头螺栓 10 GB5780-86 73 M12X30 六角头螺栓 16 GB5780-86 74 M12X40 六角头螺栓 8 GB5780-86 75 M12X80 六角头螺栓 8 GB5780-86 76 M16X30 六角头螺栓 10 GB5780-86 77 M16X40 六角头螺栓 2 GB5780-86 78 M8X20 六角头螺栓 48 GB5782-88 79 M8X30 六角头螺栓 168 GB5782-88 80 M12X35 六角头螺栓 16 GB5782-88 81 M12X70 六角头螺栓 16 GB5782-88 82 M16X40 六角头螺栓 6 GB5782-88 83 M16X55 六角头螺栓 58 GB5782-88 84 M16X60 六角头螺栓 40 GB5782-88 85 M16X70 六角头螺栓 60 GB5782-88 86 M16X80 六角头螺栓 12 GB5782-88 87 M16X90 六角头螺栓 8 GB5782-88 88 M20X70 六角头螺栓 36 GB1228-84 89 M20X120 六角头螺栓 36 GB1228-84 90 M10X30 内六角螺栓 12 GB70-85 91 M10X55 内六角螺栓 32 GB70-85 92 M10X60 内六角螺栓 12 GB70-85 93 M12X30 内六角螺栓 60 GB70-85 94 M12X35 内六角螺栓 20 GB70-85 95 M12X50 内六角螺栓 48 GB70-85 96 M16X60 内六角螺栓 12 GB70-85 制表 审核 批准 日期 日期 日期 WY120外购标准件明细表 序号 型号 名称 单台用量 备注 65 5 平垫圈 42 GB95-85 66 6 平垫圈 48 GB95-85 67 8 平垫圈 339 GB95-85 68 10 平垫圈 161 GB95-85 69 12 平垫圈 184 GB95-85 70 16 平垫圈 208 GB95-85 71 5 弹簧垫圈 42 GB93-87 72 6 弹簧垫圈 48 GB93-87 73 8 弹簧垫圈 339 GB93-87 74 10 弹簧垫圈 161 GB93-87 75 12 弹簧垫圈 184 GB93-87 76 16 弹簧垫圈 208 GB93-87 77 M5 螺母 42 GB41-86 78 M8 螺母 50 GB41-87 79 M10 螺母 50 GB41-88 80 M12 螺母 28 GB41-89 81 M16 螺母 10 GB41-90 82 M10 螺母 2 GB62-88 83 M45X1.5 小圆螺母 8 GB810-88 84 45 止退垫圈 4 GB858-88 85 8X40 销轴 30 GB822-86 86 3.2X14 销 30 GB91-86 87 90 孔用弹性挡圈 12 GB893.2-88 88 62 孔用弹性挡圈 12 GB893.2-88 89 60 轴用弹性挡圈 6 GB894.1-86 90 65 轴用弹性挡圈 2 GB894.1-87 91 90 轴用弹性挡圈 3 GB894.1-88 92 30 轴用弹性挡圈 1 GB894.1-89 93 17 轴用弹性挡圈 1 GB894.1-90 94 53610 轴承 28 GB285-87 95 7510E 轴承 8 GB297-84 96 7514E 轴承 4 GB297-84 制表 审核 批准 日期 日期 日期 WY120外购标准件明细表 序号 型号 名称 单台用量 备注 97 8116 轴承 1 GB301-84 98 6202 轴承 2 GB301-84 99 6203 轴承 2 GB301-84 100 GE60ES 关节轴承 5 GB/T304.2-88 101 FB50.72.8 骨架油封 28 GB9877.5-88 102 FB60.80.8 骨架油封 4 GB9877.5-88 103 FB90.60.8 骨架油封 12 GB9877.5-88 104 FB95.70.10 骨架油封 4 GB9877.5-88 105 SWD160 旋转油封 10 106 SWD80 旋转油封 2 107 14X1.8 “O“形圈 30 GB3452.1-82 108 18X2.65 “O“形圈 20 GB3452.1-82 109 21.2X2.65 “O“形圈 20 GB3452.1-82 110 42.5X3.55 “O“形圈 10 GB3452.1-82 111 33.5X2.65 “O“形圈 40 GB3452.1-82 112 37.5X3.55 “O“形圈 20 GB3452.1-82 113 28X2.65 “O“形圈 30 GB3452.1-82 114 43.7X3.55 “O“形圈 10 GB3452.1-82 115 53X3.55 “O“形圈 10 GB3452.1-82 116 22X2.65 “O“形圈 10 GB3452.1-82 117 33.5X3.55 “O“形圈 10 GB3452.1-82 118 92.5X3.55 “O“形圈 10 GB3452.1-82 119 82.5X3.55 “O“形圈 10 GB3452.1-82 120 103X3.55 “O“形圈 5 GB3452.1-82 121 73X3.55 “O“形圈 5 GB3452.1-82 122 132X5.3 “O“形圈 2 GB3452.1-82 123 85X3.1 “O“形圈 5 GB1235-76 124 75X3.1 “O“形圈 5 GB1235-76 125 65X3.1 “O“形圈 5 GB1235-76 126 CKD70 防尘圈 2 127 CKD60 防尘圈 2 128 CKD80 防尘圈 1 制表 审核 批准 日期 日期 日期 WY120外购标准件明细表 序号 型号 名称 单台用量 备注 129 CKS70 斯特封 1 130 CKS60 斯特封 2 131 CKS80 斯特封 1 132 90 孔用Yx密封圈 4 133 100 孔用Yx密封圈 2 134 110 孔用Yx密封圈 2 135 60 轴用Yx密封圈 2 136 70 轴用Yx密封圈 1 137 80 轴用Yx密封圈 1 138 d70x2.5x14.8 支承环 2 139 d60x2.5x14.8 支承环 4 140 d80x2.5x14.8 支承环 2 141 D90X2.5X9.7 支承环 4 142 D100X2.5X9.7 支承环 2 143 D110X2.5X9.7 支承环 2 144 d70x2.5x6.3 支承环 1 145 8X20 平键 1 GB/T1095-1999 146 6X20 平键 1 GB/T1095-1999 147 45 弯水管 2 148 55 弯水管夹子 4 149 64 PVC管 1.5m 150 75 PVC管夹子 2 151 2寸 球阀 1 152 57X3.5 弯头 3 153 42X3.5 弯头 3 154 25X2.5 弯头 3 155 50单层钢编 胶管 0.9m 156 YB-N46 液压油 260Kg 157 齿轮油 8L 158 柴油 75Kg 159 柴机油 15L 160 防锈漆 1桶 制表 黑漆(磁漆) 1桶 日期 黄漆 1桶 WY120外购标准件明细表 序号 型号 名称 单台用量 备注 161 白磁漆 若干 162 胶带纸 3卷 163 砂子 0.5m 2 164 M42X2内-M42X2内 L=1700 31.5层缠绕胶管 1 额压32Mp 165 M42X2内-M42X2内(弯) L=1500 31.5层缠绕胶管 2 额压32Mp 166 M33X2内-M33X2内 L=1200 22层缠绕胶管 2 额压25Mp 167 M33X2内-M33X2内 L=720 22层缠绕胶管 2 额压25Mp 168 M33X2内-M33X2内 L=1600 22层缠绕胶管 6 额压25Mp 169 M33X2内-M33X2内 L=1400 22层缠绕胶管 2 额压25Mp 170 M33X2内-M33X2内 L=2000 22层缠绕胶管 2 额压25Mp 171 M33X2内-M33X2内(弯) L=1200 22层缠绕胶管 2 额压25Mp 172 M33X2内-M33X2内(弯) L=1300 22层缠绕胶管 2 额压25Mp 173 M33X2内-M33X2内(弯) L=800 22层缠绕胶管 4 额压25Mp 174 M33X2内-M33X2内 L=850 22层缠绕胶管 4 额压25Mp 175 M33X2内-M33X2内 L=1000 22层缠绕胶管 2 额压25Mp 176 M33X2内-M33X2内 L=1300 22层缠绕胶管 2 额压25Mp 177 M30X1.5内-M30X1.5内(弯) L=400 19层缠绕胶管 1 额压18Mp 178 M30X1.5内-M30X1.5内 L=1700 19层缠绕胶管 1 额压18Mp 179 M18X1.5内-M18X1.5内(弯) L=1900 10层缠绕胶管 2 额压18Mp 180 M18X1.5内-M18X1.5内(弯) L=1100 10层缠绕胶管 1 额压18Mp 181 182 183 184 185 186 187 188 189 190 191 192 制表 审核 批准 日期 日期 日期 WY120零件下料明细 序号 图号 名称 材料 规格尺寸 单台用量 备注 1 WY120-01-01/1 垫圈 45圆钢 40X7 72 锯 2 WY120-01-01/2 盘 Q235-A =45 按样板 1 割 3 WY120-01-01/3 加筋 Q235-A =15 按样板 6 割 4 WY120-01-01/4 座 Q235-A =30X2733X130 1 剪 5 WY120-01-02/1 上底板 Q235-A =15X130X1040 1 剪 6 WY120-01-02/2 下底板 Q235-A =15X1100X1040 1 剪 7 WY120-01-02/3 上盖板 Q235-A =15 按样板 2 剪 8 WY120-01-02/4 前上盖板 Q235-A =15 按样板 2 剪 9 WY120-01-02/5 后上盖板 Q235-A =15 按样板 2 剪 10 WY120-01-02/6 下封板 Q235-A =10 按样板 4 剪 11 WY120-01-02/7 盖板加筋 Q235-A =10 按样板 4 剪 12 WY120-01-02/8 封板加筋 Q235-A =10 按样板 4 剪 13 WY120-01-02/9 筋板 Q235-A =15 按样板 2 剪 14 WY120-01-02/10 筋板 Q235-A =15 按样板 4 剪 15 WY120-01-02/11 筋板 Q235-A =15 按样板 4 剪 16 WY120-01-02/12 加筋 Q235-A =10 按样板 2(2) 剪 17 WY120-01-02/13 槽钢 热轧槽钢 250X82X11 L=1480 2 割 18 WY120-01-02/14 槽钢 热轧槽钢 250X82X11 L=790 2 割 19 WY120-01-02/15 挡板 Q235-A =3 按样板 2 剪 20 WY120-01-03/1 压盖 Q235-A 15X130 4 锯 21 WY120-01-03/2 隔套 无缝钢管 95X10X73 4 锯 22 WY120-01-03/3 托带轮 无缝钢管 168X40X124 4 锯 23 WY120-01-03/4 压盖 HT200 外购 4 24 WY120-01-03/5 轴 40Cr圆钢 168X40X124 4 锯 25 WY120-01-03/6 压块 Q235-A =50X125X70 4 割 26 WY120-01-03/7 座 Q235-A =70X125X80 4 割 27 WY120-01-04/1 侧端板 Q235-A =25X460X360 2 剪 28 WY120-01-04/2 上盖板 Q235-A =10X2200X280 2 剪 29 WY120-01-04/3 槽钢 热轧槽钢 250X82X11 L=2630 2 割 30 WY120-01-04/4 筋板 Q235-A =10 按样板 2 割 31 WY120-01-04/5 筋板 Q235-A =10 按样板 2 割 32 WY120-01-04/6 立板 Q235-A =10 按样板 10 割 制表 审核 批准 日期 日期 日期 WY120零件下料明细 序号 图号 名称 材料 规格尺寸 单台用量 备注 33 WY120-01-04/7 立板 Q235-A =20 按样板 2 割 34 WY120-01-04/8 筋板 Q235-A =8X325X282 10 剪 35 WY120-01-04/9 筋板 Q235-A =10X45X225 4 剪 36 WY120-01-04/10 导轨 锻件 504X235X50 4 37 WY120-01-05/1 轮壳 无缝钢管 180X38X175 14 锯 38 WY120-01-05/2 隔套 无缝钢管 114X10X55 14 锯 39 WY120-01-05/3 压盖 Q235-A 15X150 28 割 40 WY120-01-05/4 轴 40Cr圆钢 70x312 14 锯 41 WY120-01-05/5 座 Q235-A =40x60x125 14 割 42 WY120-01-05/6 压块 Q235-A =40x60x125 14 割 43 WY120-01-06 链轮 锻件 610X300X58 2 44 WY120-01-07/1 基板 Q235-A =25X440X340 2 剪 45 WY120-01-07/2 主板 Q235-A =30 按样板 2 割 46 WY120-01-07/3 围板 Q235-A =8X1240X170 2 剪 47 WY120-01-07/4 副板 Q235-A =8 按样板 2 割 48 WY120-01-07/5 筋板 Q235-A =10X150X130 4 剪 49 WY120-01-07/6 筋板 Q235-A =10 按样板 4(4) 割 50 WY120-01-07/7 盖板 Q235-A 3x105 2 割 51 WY120-01-08/1 导向轮壳 锻件 520X410X130 2 52 WY120-01-08/2 压盖 45圆钢 180x28 4 锯 53 WY120-01-08/3 轴 40Cr圆钢 80x235 2 锯 54 WY120-01-09/1 压块 锻件 70X210X170 2 55 WY120-01-09/2 导向支架 锻件 45X210X340 2 56 WY120-01-09/3 定位轴 45圆钢 50X84 2 锯 57 WY120-01-09/4 活塞杆 45圆钢 75X294 2 锯 58 WY120-01-09/5 螺母 无缝钢管 180X38X24 2 锯 59 WY120-01-09/6 导向套 QT500-7 外购 2 60 WY120-01-09/7 压盖 Q235-A 35x195X100 2 割 61 WY120-01-09/8 弹簧 60SiMnA 外购 2 62 WY120-01-09/9A 缸底 45圆钢 135X48 2 锯 63 WY120-01-09/9B 缸筒 无缝钢管 114X20X285 2 锯 64 WY120-01-09/10 活塞 QT700 外购 2 制表 审核 批准 日期 日期 日期 WY120零件下料明细 序号 图号 名称 材料 规格尺寸 单台用量 备注 65 WY120-01-09/11 预紧压盘 45圆钢 194X100 2 锯 66 WY120-01-09/12 螺母 45六角钢 41X27 2 锯 67 WY120-01-09/13 垫块 45圆钢 170X43 2 锯 68 WY120-01-09/14 直通 45六角钢 36X120 2 锯 69 WY120-01-09/15 空心套 45圆钢 40X30 2 锯 70 WY120-01-09/16 接头 45六角钢 32X68 2 锯 71 WY120-01-09/17 接头 45六角钢 32X44 2 锯 72 WY120-01-09/18 螺母 45六角钢 24X20 2 锯 73 WY120-01-09/19 接头 45圆钢 20X85 2 锯 74 WY120-01-09/20 接头 45圆钢 22X25 2 锯 75 WY120-01-09/21 堵 45圆钢 22X25 2 锯 76 WY120-01-09/22 焊接头 45圆钢 22X28 2 锯 77 WY120-01-10 踏步 Q235-A =6X30X430 5 剪 78 WY120-01-11/1 座 Q235-A =25X70X60 8 割 79 WY120-01-11/2 侧板 Q235-A =10X95X200 4 剪 80 WY120-01-11/3 护板 Q235-A =10 按样板 4 割 81 WY120-01-12/1 座 Q235-A =25x60x400 2 剪 82 WY120-01-12/2 护板 Q235-A =10 按样板 2 割 83 WY120-04-01 大臂支座侧板 Q235-A =20 按样板 2 割 84 WY120-04-02/1 底板 Q235-A =20X116X140 2 剪 85 WY120-04-02/2 侧板 Q235-A =20 按样板 4 割 86 WY120-04-03 轴套 Q235-A 130X45 2 割 87 WY120-04-04 垫 Q235-A 15x170X100 2 割 88 WY120-04-05 筋板 Q235-A 18 按样板 1 割 89 WY120-04-06/1 压板 Q235-A 4x40x290（300） 1（1） 剪 90 WY120-04-07 油管架 热轧角钢 50x50x5 L=2480 1 割 91 WY120-04-08 二通 Q235-A 40x75x80 4 割 92 WY120-04-09 胶块夹子 Q235-A 4x40x117 1 剪 93 WY120-04-11 胶块压板 Q235-A 4x40x110 1 剪 94 WY120-05-01 固定盘 Q235-A 45x460X100 1 割 95 WY120-05-02/1 动盘 Q235-A 30x400 1 割 96 WY120-05-02/2 动盘 45圆钢 75X55 1 锯 制表 审核 批准 日期 日期 日期 WY120零件下料明细 序号 图号 名称 材料 规格尺寸 单台用量 备注 97 WY120-06-01/1 压盖 45圆钢 50X8 1 锯 98 WY120-06-01/2 皮带轮 Q235-A 25x175 1 割 99 WY120-06-01/3 轴 45圆钢 55X155 1 锯 100 WY120-06-01/4 轴承套 无缝钢管 83X14X103 1 锯 101 WY120-06-01/5 法兰盘 45圆钢 80X25 1 锯 102 WY120-06-01/6 垫片 45圆钢 30X8 1 锯 103 WY120-06-01/7 支架 热轧槽钢 63X40X4.8 L=335 1 割 104 WY120-06-01/8 固定板 Q235-A 10x160x60 1 剪 105 WY120-06-01/9 固定板座 Q235-A 15x60x160 1 剪 106 WY120-06-02/1 涨紧轮 45圆钢 65X45 1 锯 107 WY120-06-02/2 涨紧轮轴 45圆钢 32X73 1 锯 108 WY120-06-02/3 胀紧支架 Q235-A 6x40x355 1 剪 109 WY120-06-02/4 槽钢 热轧槽钢 63X40X4.8 L=100 2 割 110 WY120-06-02/5 槽钢 热轧槽钢 63X40X4.8 L=200 1 割 111 WY120-06-03/1 固定板 Q235-A 6x100x120 2 剪 112 WY120-06-03/2 连接板 扁钢 30X4X200 2 剪 113 WY120-06-03/3 长拉板 扁钢 40X4X370 2 剪 114 WY120-06-03/4 槽钢 热轧槽钢 63X40X4.8 L=230(714) 2(1) 割 115 WY120-06-04/1 侧板 Q235-A 6x102X600 2 剪 116 WY120-06-04/2 底板 Q235-A 10x102X60 2 剪 117 WY120-06-04/3 筋板 Q235-A 6 按样板 2 割 118 WY120-06-05/1 支架 Q235-A 10 按样板 割 119 WY120-06-05/2 支架 Q235-A 10 按样板 割 120 WY120-06-05/3 垫片 45圆钢 53X8 4 锯 121 WY120-06-05 柴油机前支座 Q235-A 25x160x66 4 剪 122 WY120-06-06/1 手柄杆 45圆钢 20X795 6 锯 123 WY120-06-06/2 座 ZG270-500 外购 6 124 WY120-06-06/3 基板 Q235-A 6x160x480 1 剪 125 WY120-06-06/4 叉头 Q235-A 30x205X80 1 割 126 WY120-06-06/5 螺杆 45圆钢 20X102 6 锯 127 WY120-06-06/7 拨杆 Q235-A 25x28x125 6 割 128 WY120-06-06/8 拉杆 无缝钢管 18x3 6 锯 制表 审核 批准 日期 日期 日期 WY120零件下料明细 序号 图号 名称 材料 规格尺寸 单台用量 备注 129 WY120-06-06/9 螺母 45圆钢 22x28 6 锯 130 WY120-06-06/10 叉头 Q235-A 30x205X80 1 割 131 WY120-06-07 减速机座 ZG170-500 外购 1 132 WY120-06-08/1 丝座 45圆钢 40X75 4 锯 133 WY120-06-08/2 垫片 45圆钢 50X8 4 锯 134 WY120-06-08 配重箱 Q235-A 3 各部按样板 1 割 135 WY120-06-09/1 底板 Q235-A 50x1160x1160 1 割 136 WY120-06-09/2 外筋板 Q235-A 35x1090x115 2 割 137 WY120-06-09/3 外筋板 Q235-A 35x1145x115 2 割 138 WY120-06-09/4 内筋板 Q235-A 20（35）X115X310（1090） 6（2） 割 139 WY120-06-10/1 槽钢 热轧槽钢 140X60X8 L=850 1 割 140 WY120-06-10/2 槽钢 热轧槽钢 140X60X8 L=555（485） 4（4） 割 141 WY120-06-10/3 横梁 热轧槽钢 140X60X8 L=1555（2070） 1（2） 割 142 WY120-06-10/4 槽钢 热轧槽钢 140X60X8 L=540 4 割 143 WY120-06-10/5 角钢 热轧等边角钢 50X50X5 L=2940/2420/500 各1 割 144 WY120-06-10/6 后围板 热轧等边角钢 50X50X5 L=2495 1 割 145 WY120-06-10/7 衬板 Q235-A 5X157X2940(2420)(500) 各1 剪 146 WY120-06-10/8 后衬板 Q235-A 5X157X2495 1 剪 147 WY120-06-10/9 三角加筋 Q235-A 10 按样板 16 割 148 WY120-08-01 前加固板 Q235-A 15 按样板 2 割 149 WY120-08-02 侧板 Q235-A 8 按样板 2 割 150 WY120-08-03 套 45圆钢 140X35 2 锯 151 WY120-08-04 大臂灯座 热轧等边角钢 40X40X4 L=280 2 割 152 WY120-08-05 盘 Q235-A 15x220x100 2 割 153 WY120-08-06 垫 Q235-A 40x240x100 2 割 154 WY120-08-07 大臂固定套 无缝钢管 121X20X270 1 锯 155 WY120-08-08 一缸前支架轴 45圆钢 95X500 1 锯 156 WY120-08-09 后外包板 Q235-A 8(6) 按图下料 各1 割 157 WY120-08-10 垫 45圆钢 100X8(6) 1(2) 锯 158 WY120-08-11 外板 Q235-A 8 按样板 2 割 159 WY120-08-12 外固板 Q235-A 9 按样板 2 割 160 WY120-08-13 外固板 Q235-A 10 按样板 2 割 制表 审核 批准 日期 日期 日期 WY120零件下料明细 序号 图号 名称 材料 规格尺寸 单台用量 备注 161 WY120-08-14 轴 45圆钢 75X555 1 锯 162 WY120-08-15 油管 45圆钢 22X95 2 锯 163 WY120-08-16 套 无缝钢管 140X22X370 1 锯 164 WY120-08-17 轴套 QT500 外购 2 165 WY120-08-18 套 无缝钢管 152X13X65 2 锯 166 WY120-08-19 垫 Q235-A 15X170X120 2 割 167 WY120-08-20 垫 45圆钢 120X13 2 锯 168 WY120-08-21 螺母 45圆钢 120X33 1 锯 169 WY120-08-22 轴销固定板 Q235-A 8 按样板 1(1) 割 170 WY120-08-24 大臂油路固定板 Q235-A 171 WY120-09-01 缸座 Q235-A 15 按样板 4 割 172 WY120-09-01/1 套 45圆钢 90X13 4 锯 173 WY120-09-02 轴 45圆钢 75(65)X290 1(1) 锯 174 WY120-09-03 铲头轴衬套 QT500-7 外购 2 175 WY120-09-04 铲斗轴套 无缝钢管 114X20X161 1 锯 176 WY120-09-05 连杆轴固定套 无缝钢管 94X17X162 1 锯 177 WY120-09-06 垫片 45圆钢 90X8 2 锯 178 WY120-09-07 二臂连杆轴 45圆钢 70X310 1 锯 179 WY120-09-08 二臂前加固 Q235-A 10 按样板 2 割 180 WY120-09-09 二臂侧板 Q235-A 6 按样板 2 割 181 WY120-09-10 二臂内加固板 Q235-A 10 按样板 2 割 182 WY120-09-11 垫 Q235-A 12x115X160 2 割 183 WY120-09-12 二臂轴套 无缝钢管 140X25X160 1 锯 184 WY120-09-13 外包板 Q235-A 10 按图尺寸 各1 剪 185 WY120-09-14 垫片 45圆钢 100X8 2 锯 186 WY120-09-15 二臂轴衬套 QT500-7 外购 2 187 WY120-09-16 加强板 Q235-A 10x130x50 2 割 188 WY120-09-17 轴 45圆钢 65X140(152) 3(1) 锯 189 WY120-09-18 螺母 45圆钢 100(95)X33 1(1) 锯 190 WY120-10-01/1 横套 无缝钢管 102X15X184 1 锯 191 WY120-10-01/2 套 无缝钢管 102X15X54 6 锯 192 WY120-10-01/3 轴套 QT500-7 外购 3 制表 审核 批准 日期 日期 日期 WY120零件下料明细 序号 图号 名称 材料 规格尺寸 单台用量 备注 193 WY120-10-01/4 轴套 QT500-7 外购 2 194 WY120-10-01/5 槽钢 热轧槽钢 160X65X8.5 L=425 1 割 195 WY120-10-01/6 外包板 Q235-A 10X425X140 1 剪 196 WY120-10-01/7 内加筋 Q235-A 10x45x135 1 剪 197 WY120-10-01/8 外加筋 Q235-A 10 按样板 2 割 198 WY120-10-02/1 连接板 Q235-A 15 按样板 2 割 199 WY120-10-02/2 加筋 Q235-A 10 按样板 4 割 200 WY120-10-03 推杆轴 45圆钢 65X260 1 锯 201 WY120-10-04 连杆轴 45圆钢 65X320 1 锯 202 WY120-10-05 垫片 45圆钢 100X8 2 锯 203 WY120-11-01 斗耳 Q235-A 20 按样板 2 割 204 WY120-11-02 封板 Q235-A 10 按样板 2 割 205 WY120-11-03 后内板 Q235-A 10 按样板 1 剪 206 WY120-11-04 后外板 Q235-A 15 按样板 1 剪 207 WY120-11-05 斗耳顶板 Q235-A 10 按样板 2 剪 208 WY120-11-06 斗底 Q235-A 6 按样板 1 割 209 WY120-11-07 上侧板 Q235-A 10 按样板 2 割 210 WY120-11-08 侧板 Q235-A 6 按样板 2 割 211 WY120-11-09 前下板 Q235-A 10 按样板 2 剪 212 WY120-11-10 前上板 Q235-A 20 按样板 2 剪 213 WY120-11-11 破土板 弹簧钢 12 按样板 2 剪 214 WY120-11-12 斗齿 ZG 34CrNiMo 外购 4 215 WY120-11-13 斗底加筋 热轧扁钢 4X40 L=960 4 剪 216 WY120-11-14 斗耳垫片 Q235-A 15X130X50 2 割 217 WY120-11-15 加固管 无缝钢管 73X10X760 1 锯 218 WY120-11-16 加筋 Q235-A 20 按样板 2 割 219 WY120-12-01 上盘 Q235-A 20X270X125 1 割 220 WY120-12-02 焊接头 45圆钢 40X60 4(1) 锯 221 WY120-12-03 输油轴 45圆钢 185X280 1 锯 222 WY120-12-03/1 输油轴堵 45圆钢 60X14 1 锯 223 WY120-12-04 压盖 Q235-A 15X250 1 割 224 WY120-12-05 盘 Q235-A 15X260 1 割 制表 审核 批准 日期 日期 日期 WY120零件下料明细 序号 图号 名称 材料 规格尺寸 单台用量 备注 225 WY120-12-06 拨臂 热轧槽钢 100X48X5.3 L=660 1 割 226 WY120-12-07 座 Q235-A 6 按样板 2 割 227 WY120-12-08/1 法兰 Q235-A 20X255X180 1 割 228 WY120-12-08/2 缸体 无缝钢管 194X20X245 1 锯 229 WY120-12-09 焊接头 45圆钢 40X40 5 锯 230 WY120-12-11 四通 Q235-A 25x65x65 3 割 231 WY120-12-12 直通接头 45圆钢 按图纸明细 锯 232 WY120-12-13 焊接头 45六角钢 42（46）X45 30（10） 锯 233 WY120-12-14 阀接头 45六角钢 41X64 14 锯 234 WY120-12-15 焊接头 45圆钢 24X27 10 锯 235 WY120-12-16 插头芯 45圆钢 42（34）X140 1（2） 锯 236 WY120-12-17 螺母 45六角钢 41（50）X32 3（3） 锯 237 WY120-12-18 泵出口法兰盘 45圆钢 85X55 1 锯 238 WY120-12-19 焊接头 45圆钢 32X32 1 锯 239 WY120-12-20 三通 Q235-A 40X65X80 4 锯 240 WY120-12-21 G1/2“堵头 45六角钢 20X28 1 锯 241 WY120-12-22 阀侧压口丝堵 45六角钢 27X28 4 锯 242 WY120-12-23 进口法兰接头 45圆钢 63X58 1 锯 243 WY120-12-24 进口法兰 Q235-A 20X85X105 1 割 244 WY120-12-25 焊接头 45圆钢 32（42）X66 2（2） 锯 245 WY120-12-26 法兰 45圆钢 56X36 3 锯 246 WY120-12-27 法兰 45圆钢 80X50 6 锯 247 WY120-12-28/1 管 无缝钢管 28X3X110（3400） 2（2） 锯 248 WY120-12-29/1 管 无缝钢管 28X3X337 4 锯 249 WY120-12-30/1 管 无缝钢管 38X3X150 1 锯 250 WY120-12-31/1 管 无缝钢管 28X3X160 2 锯 251 WY120-12-33 供应阀 刹缓阀座 Q235-A 6X100X500 2 剪 252 WY120-12-35/1 管 无缝钢管 33X2X1270 2 锯 253 WY120-12-36/1 管 无缝钢管 25X2.5X110 1 锯 254 WY120-12-37/1 管 无缝钢管 28X3X1000 1 锯 255 WY120-12-38 弯头 无缝钢管 25X2.5X80 2 256 WY120-12-39 空心螺丝 45六角钢 42X88（126） 4（2） 锯 制表 审核 批准 日期 日期 日期 WY120零件下料明细 序号 图号 名称 材料 规格尺寸 单台用量 备注 257 WY120-12-40 套 45圆钢 48X53（94） 4（2） 锯 258 WY120-13-01/1 法兰盘 Q235-A 15X195X115 2 割 259 WY120-13-01/2 盖 Q235-A 15X190 1 割 260 WY120-13-01/3 盖 Q235-A 15X190 1 割 261 WY120-13-01/4 液位计座 Q235-A 15x30x230 1 剪 262 WY120-13-01/5 法兰盘 Q235-A 15X210X120 1 割 263 WY120-13-01/7 回油管 45圆钢 90X103 1 锯 264 WY120-13-01/8 法兰盘 Q235-A 15X125X70 1 割 265 WY120-13-01/9 侧上板 Q235-A 3x800x1227 1 剪 266 WY120-13-01/10 侧下板 Q235-A 3x750x1247 1 剪 267 WY120-13-01/11 侧板 Q235-A 3x547x697 2 剪 268 WY120-13-01/12 内挡板 Q235-A 3x544x500(250) 1(1) 剪 269 WY120-13-01/13 软管接头 无缝钢管 50X3X73 2 锯 270 WY120-13-01/14 出油管 无缝钢管 57X3.5X154 1 锯 271 WY120-13-01/15 丝头 无缝钢管 60X5X45 1 锯 272 WY120-13-01/16 丝头 无缝钢管 60X5X45 1 锯 273 WY120-13-01/18 焊接头 45圆钢 40X40 3 锯 274 WY120-13-01/19 焊接头 45圆钢 24X27 1 锯 275 WY120-13-01/20 进油管 无缝钢管 57X3.5X100(230) 1(1) 锯 276 WY120-13-02/1 油箱盖板 Q235-A 3 按样板 1 割 277 WY120-13-02/2 后侧板 Q235-A 3x494x694 1 剪 278 WY120-13-02/3 前侧板 Q235-A 3x497X717 1 剪 279 WY120-13-02/4 内侧板 Q235-A 3 按样板 1 割 280 WY120-13-02/5 空滤座 Q235-A 15x150x75 2 割 281 WY120-13-02/6 丝座 45圆钢 30X33 8 锯 282 WY120-13-02/7 油口 45圆钢 18X53 2 锯 283 WY120-13-03/1 铰链轴 45圆钢 18X72 8 锯 284 WY120-13-03/2 铰链套 45圆钢 18X350 1 锯 285 WY120-13-03/3 主板 Q235-A 3X600X950(650) 1(1) 剪 286 WY120-13-03/4 门 Q235-A 3X500X650(350) 1(1) 剪 287 WY120-13-03/5 上盖板 Q235-A 3X197X950(650) 1(1) 剪 288 WY120-13-03/6 框架 热轧等边角钢 40X40X4 L=797 6 割 制表 审核 批准 日期 日期 日期 WY120零件下料明细 序号 图号 名称 材料 规格尺寸 单台用量 备注 298 WY120-13-03/7 框架 热轧等边角钢 40X40X4 L=800(500) 2(2) 割 299 WY120-13-03/8 底板 Q235-A 3X53X950(650) 1(1) 剪 300 WY120-13-03/9 门框 Q235-A 2x40xL(按图纸表取L) 剪 301 WY120-13-03/10 挡框 Q235-A 2x40xL(按图纸表取L) 剪 302 WY120-13-04/1 主板 Q235-A 3X720X600 1 剪 303 WY120-13-04/2 门 Q235-A 3x550x200 1 剪 304 WY120-13-04/3 上盖板 Q235-A 3x197x720 1 剪 305 WY120-13-04/4 角钢 热轧等边角钢 40X40X4 L=700 3 割 306 WY120-13-04/5 底板 Q235-A 3X53X700 1 剪 307 WY120-13-05/1 侧板 Q235-A 3 按样板 2 割 308 WY120-13-05/2
