目 录
摘 要 5
第一章、绪 论 6
1.1.冲压的概念、特点及应用 7
1.2.冲压的基本工序及模具 8
1.3.本次设计的目的 9
第二章、冲裁件的工艺性分析 11
2.1.冲压件的结构工艺性 11
2.1.1.冲压件的形状 11
2.1.2.零件的工艺性分析 12
2.1.3.冲裁件的尺寸精度 12
第三章、制件冲压工艺方案的确定 13
3.1.冲压工序的组合与选择 13
第四章、制件排样图的设计及材料利用率的计算 15
4.1.展开尺寸的计算 15
4.2.制件排样图的设计 17
4.2.1.搭边与料宽 17
4.3.材料利用率的计算 18
第五章、确定总冲压力和选用压力机及计算压力中心 20
5.1.落料拉伸模压力计算 20
5.2.冲孔翻孔模压力计算 21
5.3.压力中心的计算 21
5.4.压力机的选用 24
第六章、凸、凹模刃口尺寸计算 26
6.1.拉伸模 26
6.2.落料，冲孔凸、凹模刃口尺寸 27
6.2.1.计算原则 27
6.2.2.凸模和凹模配合加工 28
6.3.翻孔模尺寸计算方法 29
第七章、模具整体结构形式设计 30
7.1.落料拉伸模结构形式 30
7.2.冲孔翻孔模结构形式 31
第八章、模具零件的结构设计 33

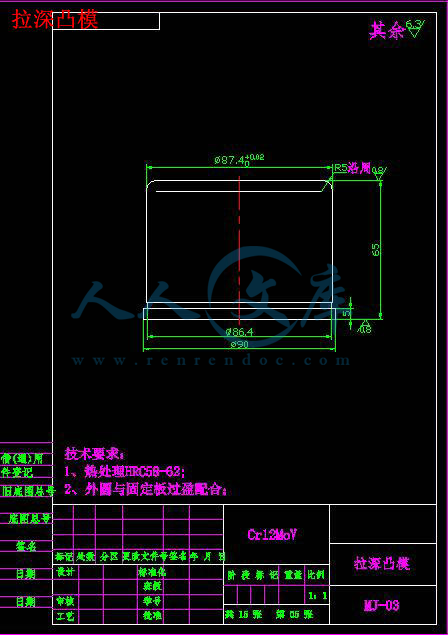

8.1.拉伸凸模的设计 33
8.2.拉伸凸凹模的设计 33
8.3.落料凹模的设计 34
8.4.凸凹模固定板的设计 34
8.5.冲翻孔凸凹模的设计 35

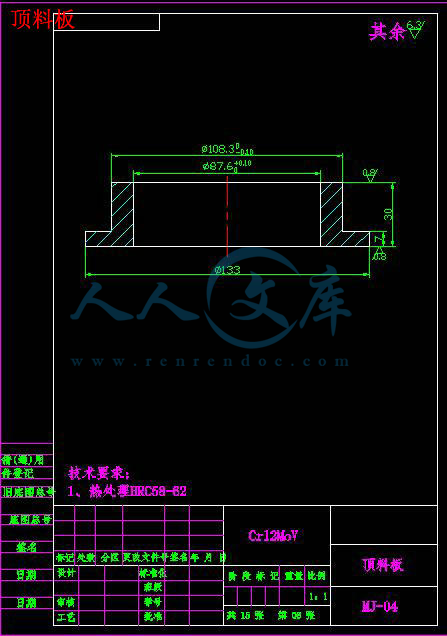

8.6.卸料零件 36
8.7.上、下模座螺钉选取 36
8.7.1.落料拉伸模标准件选择 36
8.7.2.冲孔翻孔模标准件选择 37
8.8.导向装置 38
第九章、压力机的校核 40
9.1 压力机的校核 40
第十章、模具的总装配 41
设计小结 42
致 谢 43
参考文献 44
摘 要
本设计是对给定的产品图进行冲压模具设计。冲压工艺的选择是经查阅相关资料和和对产品形状仔细分析的基础上进行的；冲压模具的选择是在综合考虑了经济性、零件的冲压工艺性以及复杂程度等诸多因素的基础上进行的；产品毛坯展开尺寸的计算是在方便建设又不影响模具成型的前提下简化为所熟悉的模型进行的。文中还对冲压成型零件和其它相关零件的选择原则及选择方法进行了说明，另外还介绍了几种产品形状的毛坯展开尺寸计算的方法和简化模型，以及冲压模具设计所需要使用的几种参考书籍的查阅方法。
【关键词】工艺、工艺性、冲压工序、冲压模具、尺寸
Abstract
This project is a press die designation based on the original product. The election of press process is based on consulting correlation datum and analyzing the form of manufactured product meticulous; The election of press die is based on synthesis considerations on economical efficiency、the processing property of part and complex degree iso many factors; Calculating the work blank of manufactured product unfold dimension is lined feed on the premise of calculation convenience but without contribution die confectioning simplified frequent application cast. In the test, to introduce the election principle and means of press confectioning art and miscellaneous rapport part, otherwise also introducing calculation means on the work blank from of many kinds of product unfold dimension and simplified cast, and the means of looking up on the reference books of designing press die.
【key words】The craft； the technology capability； press process; punch die; the size.
第一章、绪 论
模具主要类型有：冲模，锻摸，塑料模，压铸模，粉末冶金模，玻璃模，橡胶模，陶瓷模等。除部分冲模以外的的上述各种模具都属于腔型模，因为他们一般都是依靠三维的模具形腔是材料成型。
模具所涉及的工艺繁多，包括机械设计制造，塑料，橡胶加工，金属材料，铸造（凝固理论），塑性加工，玻璃等诸多学科和行业，是一个多学科的综合，其复杂程度显而易见。
目前国内模具技术人员短缺，要解决这样的问题，关键在于职业培训。我们做为踏入社会的当代学生，就应该掌握扎实的专业基础，现在学好理论基础。毕业设计是专业课程的理论学习和实践之后的最后一个教学环节。希望能通过这次设计，能掌握模具设计的基本方法和基本理论。
模具行业的发展现状及市场前景
现代模具工业有“不衰亡工业”之称。世界模具市场总体上供不应求，市场需求量维持在700亿至850亿美元，同时，我国的模具产业也迎来了新一轮的发展机遇。近几年，我国模具产业总产值保持15%的年增长率（据不完全统计，2005年国内模具进口总值达到700多亿，同时，有近250个亿的出口），到2007年模具产值预计为700亿元，模具及模具标准件出口将从现在的每年9000多万美元增长到2006年的2亿美元左右。单就汽车产业而言，一个型号的汽车所需模具达几千副，价值上亿元，而当汽车更换车型时约有80%的模具需要更换。2005年我国汽车产销量均突破550万辆，预计2007年产销量各突破700万辆，轿车产量将达到300万辆。另外，电子和通讯产品对模具的需求也非常大，在发达国家往往占到模具市场总量的20%之多。目前，中国17000多个模具生产厂点，从业人数约50多万。1999年中国模具工业总产值已达245亿元人民币。工业总产值中企业自产自用的约占三分之二，作为商品销售的约占三分之一。在模具工业的总产值中，冲压模具约占50%，塑料模具约占33%，压铸模具约占6%，其它各类模具约占11%。
模具的发展是体现一个国家现代化水平高低的一个重要标志，就我国而言，经过了这几十年曲折的发展，模具行业也初具规模，从当初只能靠进口到现在部分进口已经跨了一大步，但还有一些精密的冲模自己还不能生产只能通过进口来满足生产需要。随着各种加工工艺和多种设计软件的应用使的模具的应用和设计更为方便。随着信息产业的不断发展，模具的设计和制造也越来越趋近于国际化。现在模具的计算机辅助设计和制造（CAD/CAM）技术的研究和应用。大大提搞了模具设计和制造的效率。减短了生产周期。采用模具CAD/CAM技术，还可提高模具质量，大大减少设计和制造人员的重复劳动，使设计者有可能把精力用在创新和开发上。尤其是pro/E和UG等软件的应用更进一步推动了模具产业的发展。。数控技术的发展使模具工作零件的加工趋进于自动化。电火花和线切割技术的广泛应用也对模具行业起到了飞越发展。模具的标准化程度在国内外现在也比较明显。特别是对一些通用件的使用应用的越来越多。其大大的提高了它们的互换性。加强了各个地区的合作。对整个模具的行业水平的提高也起到了重要的作用。
1.1.冲压的概念、特点及应用
冲压是利用安装在冲压设备（主要是压力机）上的模具对材料施加压力，使其产生分离或塑性变形，从而获得所需零件（俗称冲压或冲压件）的一种压力加工方法。冲压通常是在常温下对材料进行冷变形加工，且主要采用板料来加工成所需零件，所以也叫冷冲压或板料冲压。冲压是材料压力加工或塑性加工的主要方法之一，隶属于材料成型工程术。
冲压所使用的模具称为冲压模具，简称冲模。冲模是将材料（金属或非金属）批量加工成所需冲件的专用工具。冲模在冲压中至关重要，没有符合要求的冲模，批量冲压生产就难以进行；没有先进的冲模，先进的冲压工艺就无法实现。冲压工艺与模具、冲压设备和冲压材料构成冲压加工的三要素，只有它们相互结合才能得出冲压件。
与机械加工及塑性加工的其它方法相比，冲压加工无论在技术方面还是经济方面都具有许多独特的优点。主要表现如下。
(1) 冲压加工的生产效率高，且操作方便，易于实现机械化与自动化。这是因为冲压是依靠冲模和冲压设备来完成加工，普通压力机的行程次数为每分钟可达几十次，高速压力要每分钟可达数百次甚至千次以上，而且每次冲压行程就可能得到一个冲件。
（2）冲压时由于模具保证了冲压件的尺寸与形状精度，且一般不破坏冲压件的表面质量,而模具的寿命一般较长,所以冲压的质量稳定,互换性好,具有“一模一样”的特征。
