目  录

第1章 绪论 1

1.1 选题的意义 1

1.2夹具的发展方向 1

1.3本章小结 3

第2章 拨叉的加工工艺规程设计 4

2.1零件的分析 4

2.1.1零件的作用 4

2.1.2零件的工艺分析 4

2.2确定生产类型 5

2.3确定毛坯 5

2.3.1确定毛坯种类 5

2.3.2确定铸件加工余量及形状 6

2.3.3绘制铸件零件图 7

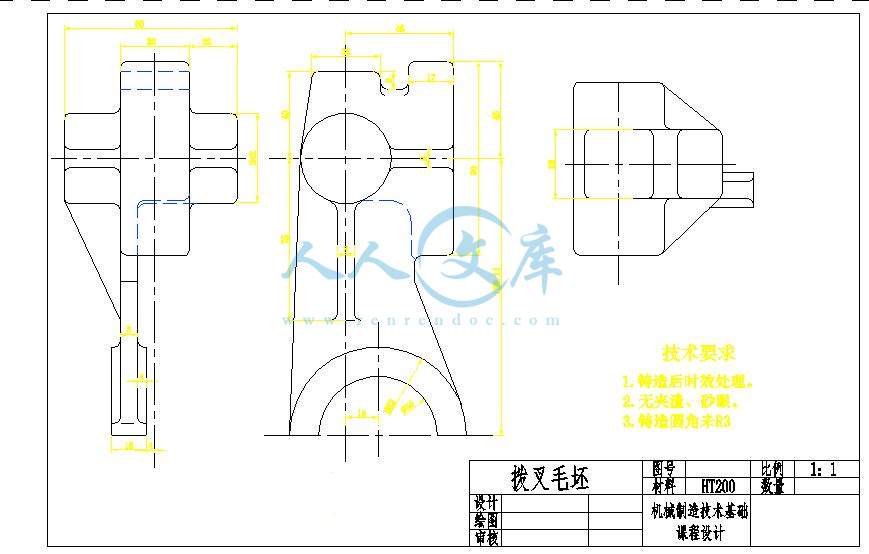

图2.1  零件毛坯图 7

2.4工艺规程设计 7

2.4.1选择定位基准 7

2.4.2制定工艺路线 8

2.4.3选择加工设备和工艺设备 10

2.4.4机械加工余量、工序尺寸及公差的确定 10

2.5确定切削用量及基本工时 11

工序10粗铣Φ25H7两端面 11

工序20钻Φ25H7通孔 12

工序30粗镗下端Φ60H12孔 16

工序40 半精镗下端Φ60H12孔 16

工序50粗铣a、b面 17

工序60钻Φ20.50孔 19

工序70攻M22×1.5螺纹 21

工序80粗铣16H11槽 21

工序90半精铣16H11的槽 22

工序100铣断Φ60H12孔 23

工序110粗铣Φ60H12孔两端面 24

工序120精铣Φ60H12孔两端面 25

2.6本章小结 26

第3章 专用夹具设计 27

结   论 30

参 考 文 献 32

第1章 绪论

1.1 选题的意义

当人们谈起制造行业中的发展时，很少谈到工件夹具，但是在零件生产的基本领域，正吹着改革之风。一项优秀的夹具结构设计，往往可以使得生产效率大幅度提高，并使产品的加工质量得到极大地稳定。尤其是那些外形轮廓结构较复杂的，不规则的拔叉类，杆类工件，几乎各道工序都离不开专门设计的高效率夹具。目前，中等生产规模的机械加工生产企业，其夹具的设计，制造工作量，占新产品工艺准备工作量的50%—80%。生产设计阶段，对夹具的选择和设计工作的重视程度，丝毫也不压于对机床设备及各类工艺参数的慎重选择。夹具的设计，制造和生产过程中对夹具的正确使用，维护和调整，对产品生产的优劣起着举足轻重的作用。

如今，制造商们需要供应商提供一步到位服务，他们要求世界范围内的当地供应商能够支持全球化生产。他们坚持与供应商保持并行生产过程开发。他们努力寻求各种以及所有可以降低其产品生产时间的对策。那些制作夹具的人，必须采用与制作价值好几百万美元的加工中心的人们所采用的相同的规则，如今他们正在迎接这种挑战。

1.2夹具的发展方向

夹具是机械加工不可缺少的部件，在机床技术向高速、高效、精密、复合、智能、环保方向发展的带动下，夹具技术正朝着高精、高效、模块、组合、通用、经济方向发展。

一、高精

随着机床加工精度的提高，为了降低定位误差，提高加工精度对夹具的制造精度要求更高高精度夹具的定位孔距精度高达±5μm，夹具支承面的垂直度达到0.01mm/300mm，平行度高达0.01mm/500mm。德国demmeler（戴美乐）公司制造的4m长、2m宽的孔系列组合焊接夹具平台，其等高误差为±0.03mm；精密平口钳的平行度和垂直度在5μm以内；夹具重复安装的定位精度高达±5μm；瑞士EROWA柔性夹具的重复定位精度高达2～5μm。机床夹具的精度已提高到微米级，世界知名的夹具制造公司都是精密机械制造企业。诚然，为了适应不同行业的需求和经济性，夹具有不同的型号，以及不同档次的精度标准供选择。

二、高效

为了提高机床的生产效率，双面、四面和多件装夹的夹具产品越来越多。为了减少工件的安装时间，各种自动定心夹紧、精密平口钳、杠杆夹紧、凸轮夹紧、气动和液压夹紧等，快速夹紧功能部件不断地推陈出新。新型的电控永磁夹具，加紧和松开工件只用1～2秒，夹具结构简化，为机床进行多工位、多面和多件加工创造了条件。为了缩短在机床上安装与调整夹具的时间，瑞典3R夹具仅用1分钟，即可完成线切割机床夹具的安装与校正。采用美国Jergens（杰金斯）公司的球锁装夹系统，1分钟内就能将夹具定位和锁紧在机床工作台上，球锁装夹系统用于柔性生产线上更换夹具，起到缩

=======================================

有疑问可以咨询QQ：414951605或1304139763

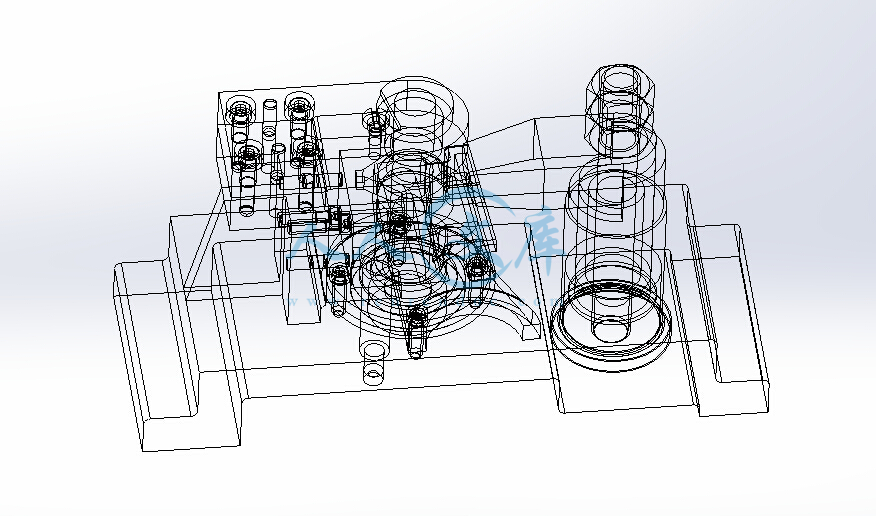

以下提供三维装配图截图，购买可以得到 组成装配图上零件的所有三维源文件，
