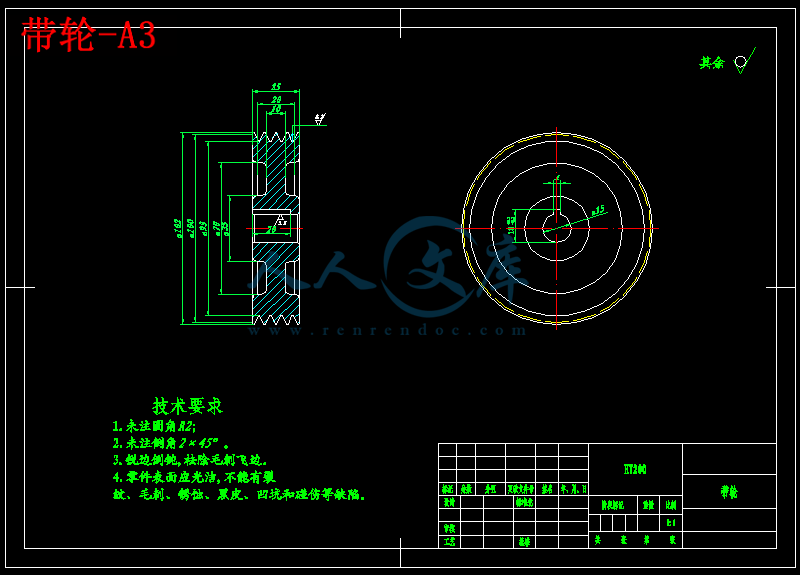

带轮-A3.dwg

扫盘-A1.dwg

水箱-A1.dwg

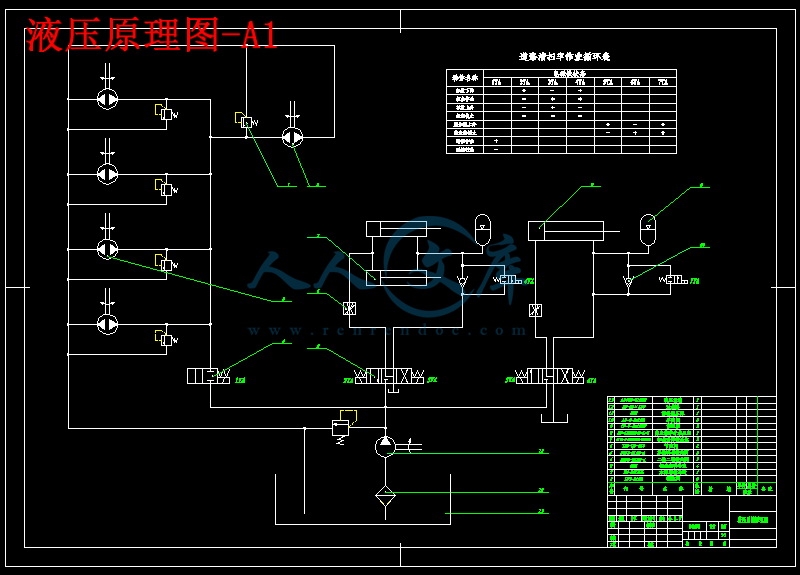

液压原理图-A1.dwg

道路清扫车装配图-A0.dwg

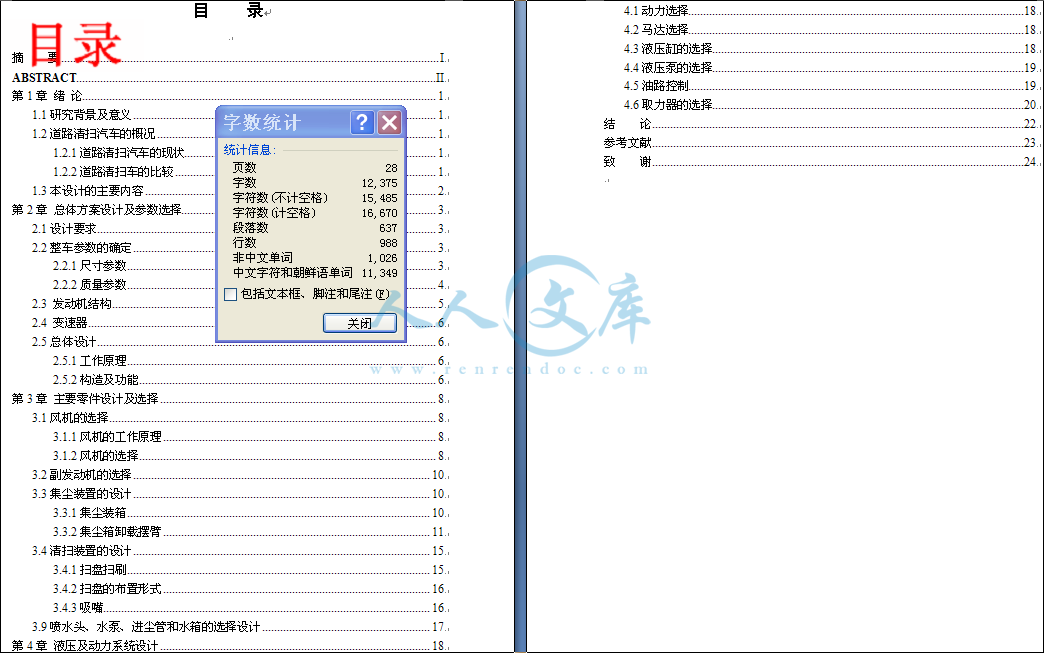

压缩包内文档预览：(预览前20页/共29页)

编号：11331829 类型：共享资源大小：641.36KB 格式：RAR 上传时间：2018-11-13 上传人：好资料QQ****51605 IP属地：江苏

200
积分

版权申诉 word格式文档无特别注明外均可编辑修改；预览文档经过压缩，下载后原文更清晰！ 立即下载

关键词：: 全套CAD图纸和毕业论文道路清扫打扫结构设计全套 cad 图纸以及毕业论文

资源描述：

【温馨提示】购买原稿文件请充值后自助下载。

以下预览截图到的都有源文件,图纸是CAD，文档是WORD，下载后即可获得。

预览截图请勿抄袭，原稿文件完整清晰，无水印，可编辑。

有疑问可以咨询QQ：414951605或1304139763

摘要

我国道路清扫车行业历经数十年的发展，产品从单一的纯扫式发展到目前的多种型式，产品性能和产品质量迅速提高，特别是在改革开放以后，通过进口关键外购件使扫路车产品性能和可靠性大大提高。但目前我国扫路车的水平与国外发达国家相比，还存在一定的差距，特别是在产品的可靠性方面。

文中介绍了道路清扫车的设计设计说明。叙述了在设计道路清扫车过程中容易出现的问题。对清扫系统进行了详细的设计，叙述了相关专用设备的工作原理，并进行了比较分析。对扫盘、吸嘴、集尘箱、风机等设备的选择进行了仔细的对比分析。保证道路清扫作业的安全性。

本设计将参考现有道路清扫车的基本形状，并根据设计要求查找相关资料进行的设计。其中主要的设计内容有，二类底盘的计算与选择，清扫刷及其动力系统的选择与设计，吸尘系统的选择和设计，在再对各种结构件进行了分析计算后，绘制道路清扫的整体图及主要部件的零件图。

关键词：道路清扫车；刷盘；集尘箱；设计

ABSTRACT

After decades of development, the road sweeper industry in China has developed from a single pure sweep to various types. The performance and quality of the products have been improved rapidly. Especially after the reform and opening up, the performance and reliability of the products are greatly improved by importing key outsourcing parts. However, there is still a certain gap between the level of road sweeper and the developed countries in the world, especially in terms of product reliability.

This paper introduces the design and design of road sweeper. The problems easily occurred in the design of road sweeper are described. The cleaning system is designed in detail, and the working principle of the related special equipment is described, and a comparative analysis is made. The selection of equipment such as sweeping pan, suction nozzle, dust collecting box and blower was carefully analyzed. Ensure the safety of road cleaning operation.

The design will refer to the basic shape of the existing road sweeper, and design the relevant information according to the design requirements. The main design contents include the calculation and selection of the two types of chassis, the selection and design of the cleaning brush and its power system, the selection and design of the dust absorption system. After the analysis and calculation of the various structural parts, the overall map of the road cleaning and the part drawing of the main components are drawn.

Key words: Road sweeper; Brush pan; Dust collecting box; Design

目　　录

摘　　要 I

ABSTRACT II

第1章绪论 1

1.1研究背景及意义 1

1.2道路清扫汽车的概况 1

1.2.1道路清扫汽车的现状 1

1.2.2道路清扫车的比较 1

1.3本设计的主要内容 2

第2章总体方案设计及参数选择 3

2.1设计要求 3

2.2整车参数的确定 3

2.2.1尺寸参数 3

2.2.2质量参数 4

2.3 发动机结构 5

2.4 变速器 6

2.5总体设计 6

2.5.1工作原理 6

2.5.2构造及功能 6

第3章主要零件设计及选择 8

3.1风机的选择 8

3.1.1风机的工作原理 8

3.1.2风机的选择 8

3.2副发动机的选择 10

3.3集尘装置的设计 10

3.3.1集尘装箱 10

3.3.2集尘箱卸载摆臂 11

3.4清扫装置的设计 15

3.4.1扫盘扫刷 15

3.4.2扫盘的布置形式 16

3.4.3吸嘴 16

3.9喷水头、水泵、进尘管和水箱的选择设计 17

第4章液压及动力系统设计 18

4.1动力选择 18

4.2马达选择 18

4.3液压缸的选择 18

4.4液压泵的选择 19

4.5油路控制 19

4.6取力器的选择 20

结论 22

参考文献 23

致谢 24

第1章绪论

1.1研究背景及意义

随着我国经济的发展，人民生活水平的提高，的规模也越来越大。近年来的清扫任务量也越来越大。同时伴随着我国高速公路建设通行里程的迅猛增长，高速公路及公路的清扫除尘任务也越来越繁重，因此为提高清扫速度，减轻环卫工人及道路养护工人的任务量和劳动量，道路清扫车的需求量日益增加。

我国规模发展迅速，伴随着尝试的环保任务越来越重。道路清扫车能大大减轻环卫和道路的保养，同时缩小我国在道路清扫车设计自造技术与国外的差异。

1.2道路清扫汽车的概况

1.2.1道路清扫汽车的现状

现在，在我国清扫车市场中，吸扫式清扫车占有率在95%以上。第2阶段(20世纪80年代至90年代末)，是我国清扫车发展最快的阶段，清扫车的使用不但从大中扩展到小，而且从道路拓展到公路和高速公路。市场需求的迅速膨胀，各种类型和各种规格的吸扫式清扫车不断涌现。这期间，我国清扫车多数由2～8 t汽车底盘设计，适合于大面积、远距离清扫，常用于主干道、城乡结合部、高速公路的路面清扫作业[2]。

随着清扫车市场的扩大，用户对清扫车的需求也在发生变化，出现了小型全液压清扫机。由于它具有油耗低、行驶无级变速、体积小巧、机动灵活及操作简单等优点，备受用户青睐，特别适用于人口密度大、交通繁忙的道路以及居民小区、公园、车站、机场、企事业单位等路面的清扫保洁作业。不少清扫车生产企业也开发出专用底盘的中小型全液压清扫车。但发达国家相比，我国清扫保洁机械还存在不小的差距。我国的清扫车在清扫保洁效率、清扫保洁能力及除尘效果等作业性能方面与发达国家的水平相当，而在清扫保洁车辆的噪声、排放、可靠性、舒适性以及自动调整等方面仍存在差距，特别是全液压清扫车，仅相当于发达国家20世纪产品的水平。

1.2.2道路清扫车的比较

纯扫式清扫车有性能差、质量差、外观差，清扫效果差二次污染严重等缺陷，基本被淘汰。

吸扫式扫路车具有清扫效率高、清扫能力强、清扫污染小等优点，被迅速应用到我国大中的主要道路清扫作业中。我国吸扫式清扫车多数由2～8 t汽车底盘设计，适合于大面积、远距离清扫，常用于主干道、城乡结合部、高速公路的路面清扫作业。现在，在我国清扫车市场中，吸扫式清扫车占有率在95%以上。随着清扫车市场的扩大，用户对清扫车的需求也在发生变化，出现了小型全液压清扫机。由于它具有油耗低、行驶无级变速、体积小巧、机动灵活及操作简单等优点，备受用户青睐，特别适用于人口密度大、交通繁忙的道路以及居民小区、公园、车站、机场、企事业单位等路面的清扫保洁作业。不少清扫车生产企业也开发出专用底盘的中小型全液压清扫车。

纯吸式清扫车、干式清扫车等。由于全国各地气候差异大，冬季水易结冰，对湿式除尘的吸扫式清扫车在部分区域作业效果有影响。同时纯吸式清扫车清扫只适合灰尘较少的，对于我国东北地区、西北地区灰尘较大的基本不使用。

1.3本设计的主要内容

本设计主要内容：

（1）清扫形式的选择；

（2）对二类底盘的计算与选择；

（3）对清扫刷及其动力系统的选择与设计；

（4）对吸尘系统的选择和设计；

（5）对集尘系统的设计和计算；

（6）洒水系统的设计计算；

（7）对整车液压系统的设计计算；

（8）整车性能的分析。
