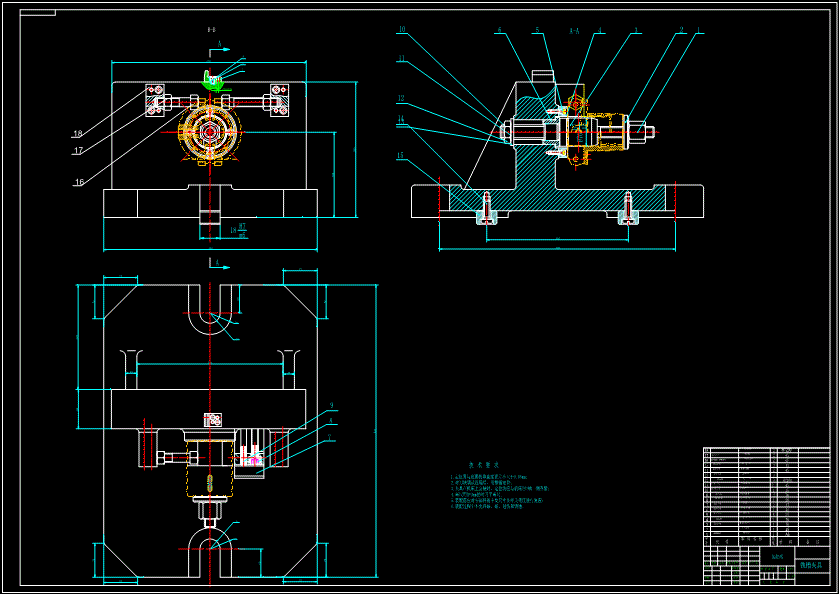

支撑套零件的加工工艺及夹具设计【铣宽度20】【含CAD图纸】
收藏
资源目录
压缩包内文档预览：
编号：11364569
类型：共享资源
大小：1.87MB
格式：ZIP
上传时间：2018-11-20
上传人：机****料
认证信息
个人认证
高**（实名认证）
河南
IP属地：河南
50
积分
- 关 键 词：
-
铣宽度20
含CAD图纸
支撑
支持
零件
加工
工艺
夹具
设计
宽度
20
cad
图纸
- 资源描述：
-
- 内容简介：
-

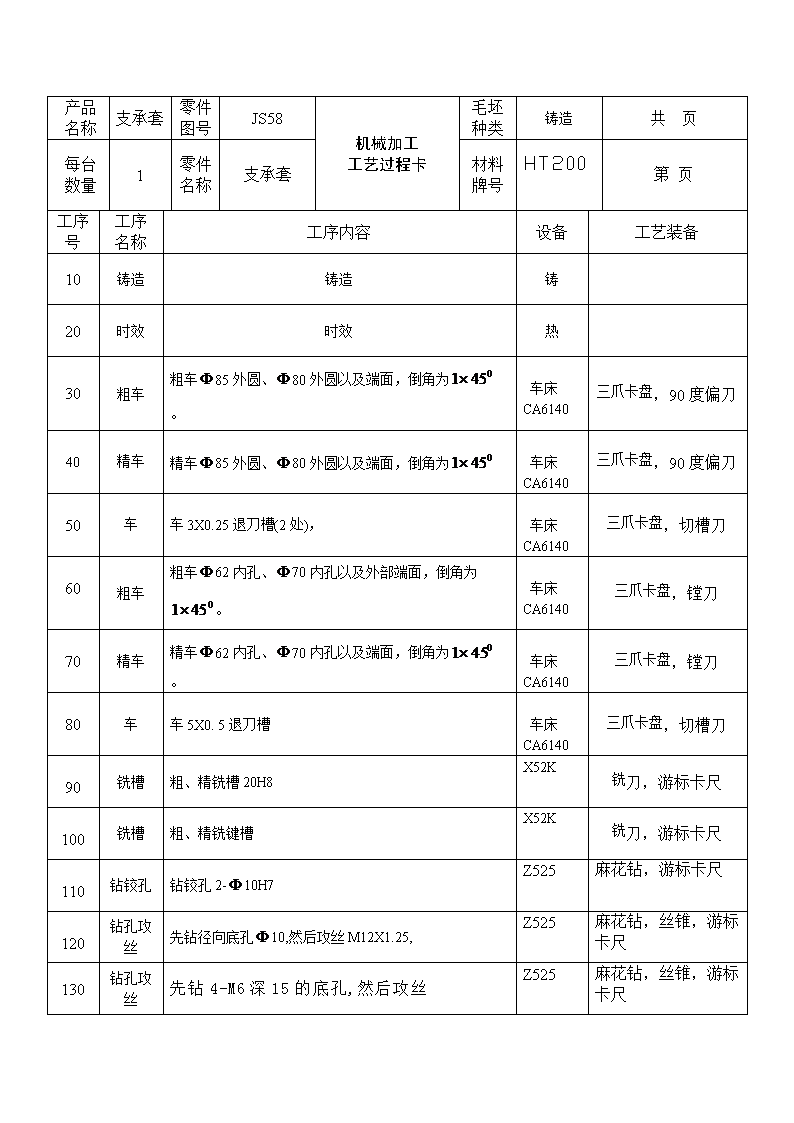

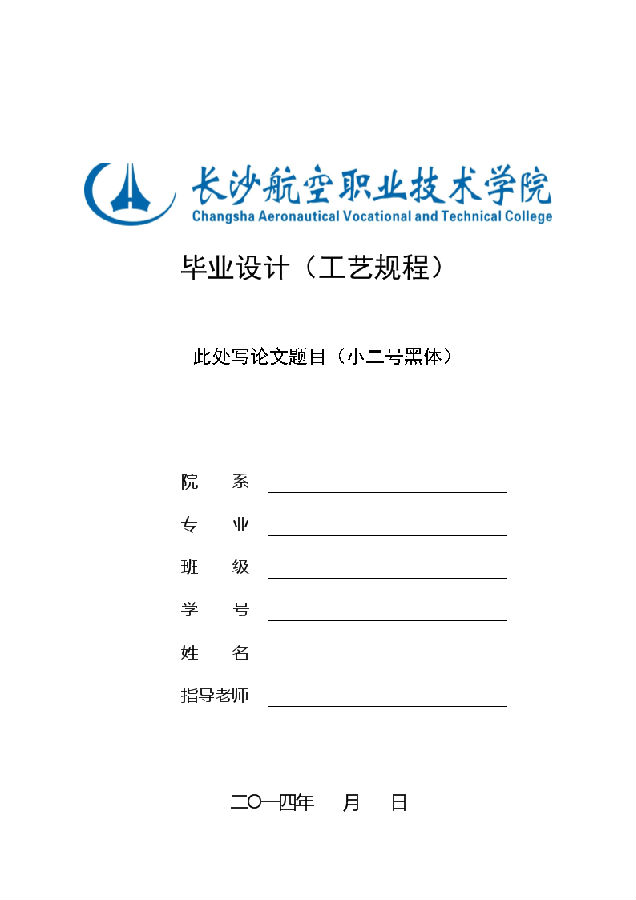

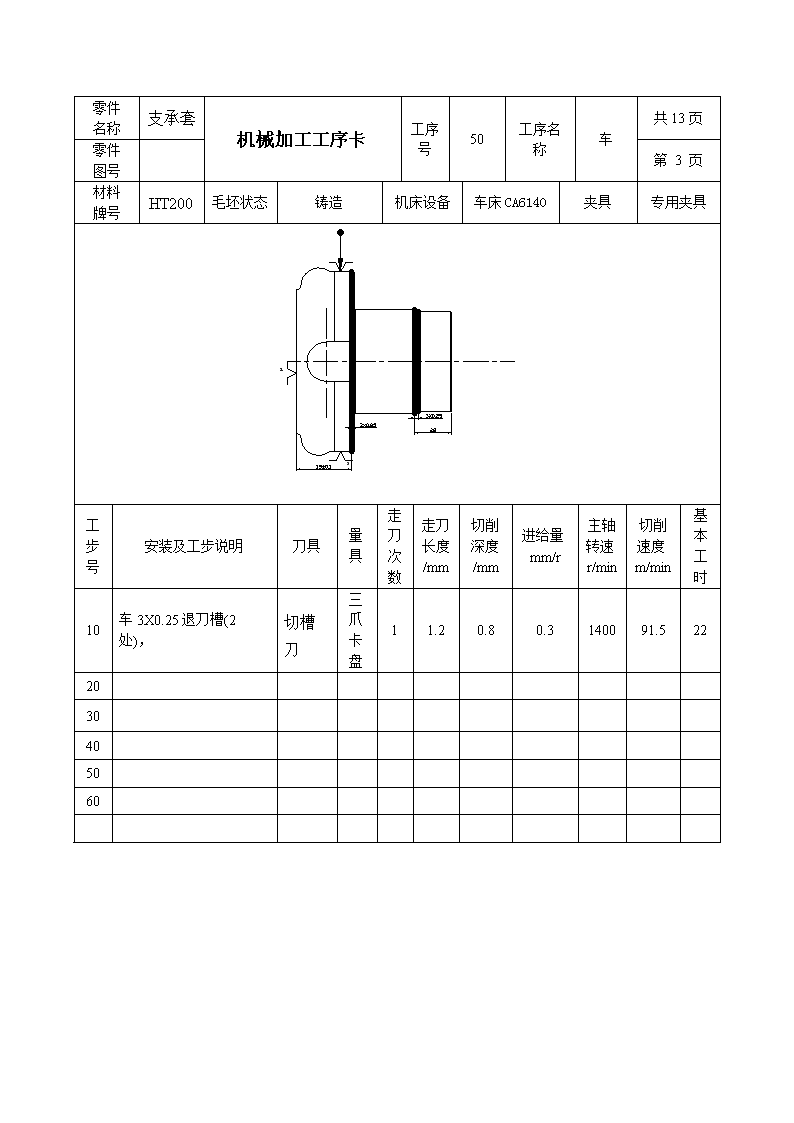

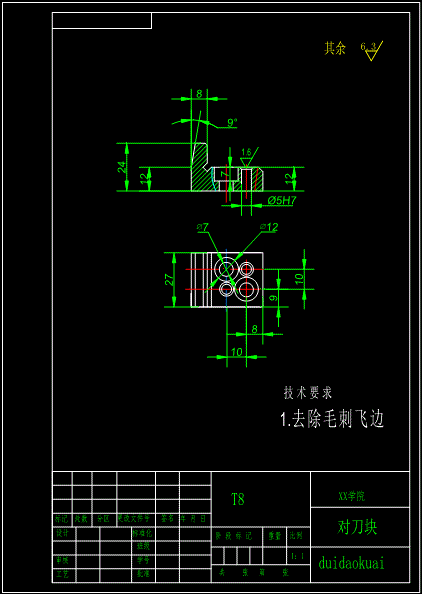

毕业设计（工艺规程）此处写论文题目（小二号黑体） 院 系 专 业 班 级 学 号 姓 名 指导老师 二一四年 月 日产品名称支承套零件图号JS58机械加工工艺过程卡毛坯种类铸造共 页每台数量1零件名称支承套材料牌号HT200第 页工序号工序名称工序内容设备工艺装备10铸造铸造铸20时效时效热30粗车粗车85外圆、80外圆以及端面，倒角为。车床CA6140三爪卡盘，90度偏刀 40精车精车85外圆、80外圆以及端面，倒角为车床CA6140三爪卡盘，90度偏刀 50车车3X0.25退刀槽(2处)，车床CA6140三爪卡盘，切槽刀 60粗车粗车62内孔、70内孔以及外部端面，倒角为。车床CA6140三爪卡盘，镗刀 70精车精车62内孔、70内孔以及端面，倒角为。车床CA6140三爪卡盘，镗刀 80车车5X0. 5退刀槽车床CA6140三爪卡盘，切槽刀 90铣槽粗、精铣槽20H8X52K铣刀，游标卡尺 100铣槽粗、精铣键槽X52K铣刀，游标卡尺 110钻铰孔钻铰孔2-10H7Z525麻花钻，游标卡尺 120钻孔攻丝先钻径向底孔10,然后攻丝M12X1.25,Z525麻花钻，丝锥，游标卡尺130钻孔攻丝先钻4-M6深15的底孔,然后攻丝 Z525麻花钻，丝锥，游标卡尺编制日期审核日期更改产品名称支承套零件图号JS58机械加工工艺过程卡毛坯种类铸造共 页每台数量1零件名称支承套材料牌号HT200第 2 页工序号工序名称工序内容设备工艺装备140钻孔钻7孔,然后钻12沉头孔Z525麻花钻，游标卡尺150拉花键拉花键卧式内拉床L6110拉刀, 游标卡尺160钳去毛刺，清洗钳工台丝锥，锉刀，游标卡尺170终检终检入库编制日期审核日期更改零件名称支承套机械加工工序卡工序号30工序名称粗车共13页零件图号第 1 页材料牌号HT200毛坯状态铸造机床设备车床CA6140夹具专用夹具31工步号安装及工步说明刀具量具走刀次数走刀长度/mm切削深度/mm进给量mm/r主轴转速r/min切削速度m/min基本工时10粗车85外圆、80外圆以及端面，倒角为。90度偏刀三爪卡盘11.2120.52001617.72030405060零件名称支承套机械加工工序卡工序号40工序名称精车共13页零件图号第 2 页材料牌号HT200毛坯状态铸造机床设备车床CA6140夹具专用夹具31工步号安装及工步说明刀具量具走刀次数走刀长度/mm切削深度/mm进给量mm/r主轴转速r/min切削速度m/min基本工时10精车85外圆、80外圆以及端面，倒角为90度偏刀三爪卡盘11.20.80.3140091.5222030405060零件名称支承套机械加工工序卡工序号50工序名称车共13页零件图号第 3 页材料牌号HT200毛坯状态铸造机床设备车床CA6140夹具专用夹具31工步号安装及工步说明刀具量具走刀次数走刀长度/mm切削深度/mm进给量mm/r主轴转速r/min切削速度m/min基本工时10车3X0.25退刀槽(2处)，切槽刀三爪卡盘11.20.80.3140091.5222030405060零件名称支承套机械加工工序卡工序号60工序名称粗车共13页零件图号第 4 页材料牌号HT200毛坯状态铸造机床设备车床CA6140夹具专用夹具31工步号安装及工步说明刀具量具走刀次数走刀长度/mm切削深度/mm进给量mm/r主轴转速r/min切削速度m/min基本工时10粗车62内孔、70内孔以及外部端面，倒角为。镗刀三爪卡盘11.2120.52501617.72030405060零件名称支承套机械加工工序卡工序号70工序名称精车共13页零件图号第 5 页材料牌号HT200毛坯状态铸造机床设备车床CA6140夹具专用夹具31工步号安装及工步说明刀具量具走刀次数走刀长度/mm切削深度/mm进给量mm/r主轴转速r/min切削速度m/min基本工时10精车62内孔、70内孔以及端面，倒角为。镗刀三爪卡盘11.20.80.3140091.5222030405060零件名称支承套机械加工工序卡工序号80工序名称车共13页零件图号第 6 页材料牌号HT200毛坯状态铸造机床设备车床CA6140夹具专用夹具31工步号安装及工步说明刀具量具走刀次数走刀长度/mm切削深度/mm进给量mm/r主轴转速r/min切削速度m/min基本工时10车5X0. 5退刀槽切槽刀三爪卡盘11.2120.52501617.72030405060零件名称支承套机械加工工序卡工序号90工序名称铣槽共13页零件图号第 7 页材料牌号HT200毛坯状态铸造机床设备铣床X52K夹具专用夹具工步号安装及工步说明刀具量具走刀次数走刀长度/mm切削深度/mm进给量mm/r主轴转速r/min切削速度m/min基本工时10粗、精铣槽20H8铣刀游标卡尺10.530.320090222030405060零件名称支承套机械加工工序卡工序号100工序名称铣槽共13页零件图号第 8 页材料牌号HT200毛坯状态铸造机床设备铣床X52K夹具专用夹具旋转23工步号安装及工步说明刀具量具走刀次数走刀长度/mm切削深度/mm进给量mm/r主轴转速r/min切削速度m/min基本工时10粗、精铣键槽铣刀游标卡尺10.530.320090222030405060零件名称支承套机械加工工序卡工序号110工序名称钻铰孔共13页零件图号第 9 页材料牌号HT200毛坯状态铸造机床设备钻床Z525夹具专用夹具工步号安装及工步说明刀具量具走刀次数走刀长度/mm切削深度/mm进给量mm/r主轴转速r/min切削速度m/min基本工时10钻铰孔2-10H7麻花钻游标卡尺11.2220.1610821715.62030405060零件名称支承套机械加工工序卡工序号120工序名称钻孔攻丝共13页零件图号第 10 页材料牌号HT200毛坯状态铸造机床设备钻床Z525夹具专用夹具3工步号安装及工步说明刀具量具走刀次数走刀长度/mm切削深度/mm进给量mm/r主轴转速r/min切削速度m/min基本工时10先钻径向底孔10,然后攻丝M12X1.25,麻花钻，丝锥游标卡尺11.2220.1610821715.62030405060零件名称支承套机械加工工序卡工序号130工序名称钻孔攻丝共13页零件图号第 11 页材料牌号HT200毛坯状态铸造机床设备钻床Z525夹具专用夹具深15均布2工步号安装及工步说明刀具量具走刀次数走刀长度/mm切削深度/mm进给量mm/r主轴转速r/min切削速度m/min基本工时10先钻4-M6深15的底孔,然后攻丝麻花钻，丝锥游标卡尺11.2220.1610821715.62030405060零件名称支承套机械加工工序卡工序号140工序名称钻孔共13页零件图号第 12 页材料牌号HT200毛坯状态铸造机床设备钻床Z525夹具专用夹具32工步号安装及工步说明刀具量具走刀次数走刀长度/mm切削深度/mm进给量mm/r主轴转速r/min切削速度m/min基本工时10钻7孔,然后钻12沉头孔麻花钻游标卡尺11.2220.1610821715.62030405060零件名称支承套机械加工工序卡工序号150工序名
