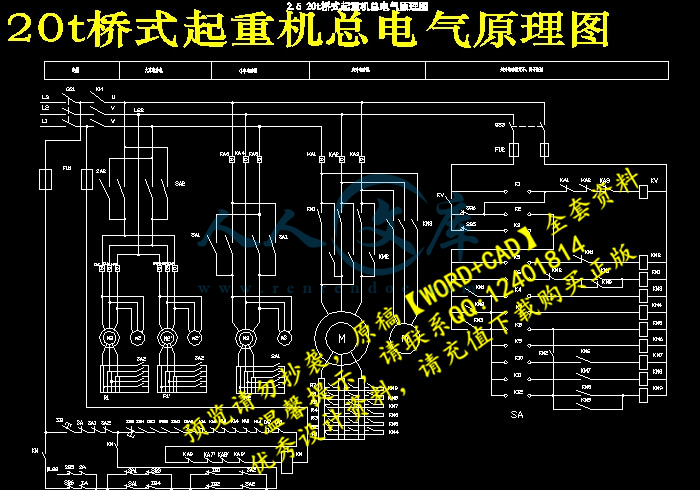

20t桥式起重机总电气原理图.dwg
A1-装配图.dwg

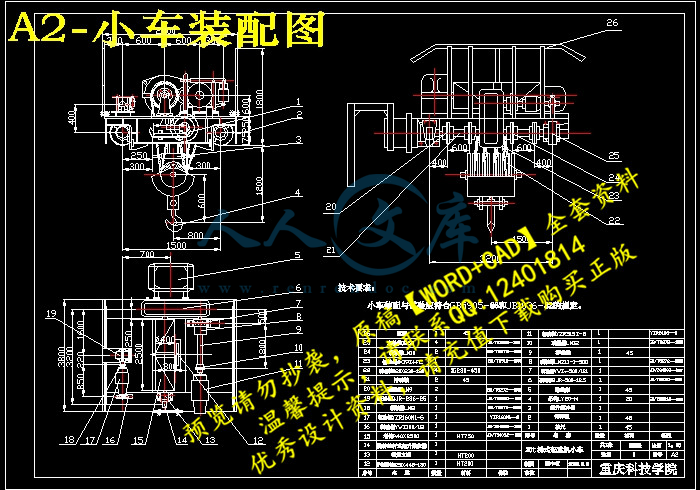

A2-小车装配图.dwg
A3-卷筒.dwg
A3-小车架.dwg
保护电路电气原理图.dwg
大车运行机构电气原理图.dwg
小车运行机构电气图.dwg
起升机构电气原理图.dwg
压缩包内文档预览:(预览前20页/共30页)
预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图
编号:1140845    类型:共享资源    大小:5.98MB    格式:RAR    上传时间:2017-04-06 上传人:柒哥 IP属地:湖南
45
积分
关 键 词:
20 吊钩 桥式起重机 设计 说明书 仿单 cad
资源描述:


内容简介:

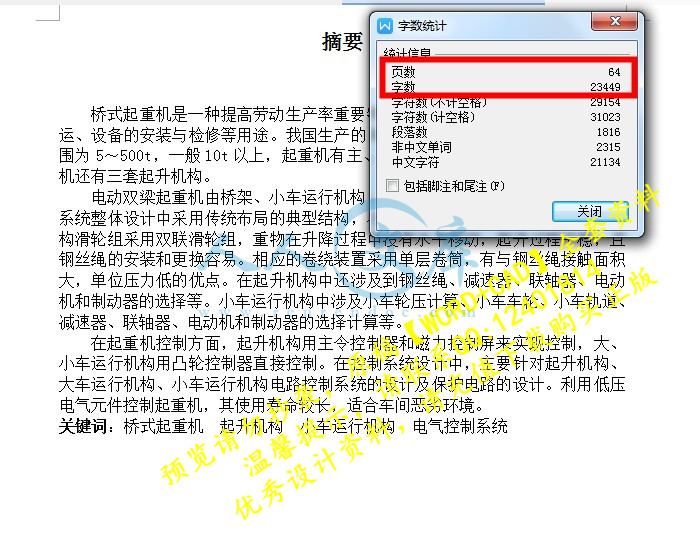

毕 业 设 计 题目: 20 姓名: 邹中权 同组人: 刘海浪 专业: 机械制造及其自动化 指导教师: 谭勇虎 职称: 讲师 一、桥式起重机的简介 桥式起重机是生产车间、料场、电站厂房和仓库中为实现生产过程机械化和自动化,减轻体力劳动,提高劳动生产率的重要物品搬运设备。它通常用来搬运物品,也可用于设备的安装与检修等用途。桥式起重机安装在厂房高处两侧的吊车梁上,整机可以沿铺设在吊车梁上的轨道纵向行驶,而起重小车又可沿小车轨道(铺设在起重机的桥架上)横向行驶,吊钩则作升降运动。因此,它的工作范围是其所能行驶地段的长方体空间,正好与一般车间形式相适应。 二、普通桥式起重机的运行方式 桥式起重机是一种循环的、间隙动作的、短程搬运机械。一个工作循环一般包括上料、运送、卸料及回到原位的过程,即取物装置从取物地点由起升机构把物料提起,由运行机构把物料移位,然后物料在指定地点下放,接着进行相反动作,使取物装置回到原处,以便进行下一次工作循环。在两个工作循环之间一般有短暂的停歇。起重机工作时,各机构经常处于起动、制动以及正向、反向等相互交替的运动状态之中。 三、普通桥式起重机的主要组成部分 ( 1)大车:由桥架和大车运行机构组成。桥架:桥架为起重机的金属结构,一方面支撑小车,允许小车在它上面横向行驶;另一方面又是起重机行走的车体,可沿铺设在厂房上面的轨道行驶。在其两侧的走台上,安装有大车运行机构和电器设备,大车运行机构用来驱动大车行走,大车上一般还有驾驶室,用来操纵起重机和安装各机构的控制设备。桥架主要由主梁和端梁组成。设计时要考虑其强度,刚度和稳定性要求,也应考虑自重和外形尺寸要小,加工制造简单,运输,存放和使用维修方便,成本低等因素。 ( 2)小车: 小车由起升机构,小车运行机构,小车架和保护装置等组成。小车架要承受起升载荷和各机构自重,应有足够的强度和刚度,同时又要尽量减轻自重,以降低轮压和桥架受载。小车的电力则由滑线或软电缆引入。设计时要考虑改善零部件的受力情况、减少外形尺寸和自重、安全可靠、工作平稳、装配维修方便等因素。 ( 3)动力装置和控制系统: 动力装置是驱动起重机运动的动力设备,它在很大程度上决定了起重机的性能和构造特点,桥式起重机的动力装置一般采用电动机。控制系统包括操纵装置和安全装置。各机构的启动、调速、改向、制动和停止,都通过操纵控制系统来实现。 四、主要设计内容 起升机构设计、小车运行机构设计、控制系统设计由我完成 起重机主梁、端梁设计,大车运行机构设计由刘海浪同学完成 五、起升机构的设计 起升机构包括电动机、制动器、减速器、卷筒和滑轮组。电动机通过减速器,带动卷筒转动,使钢丝绳绕上卷筒或从卷筒放下,以升降重物。小车架是支托和安装起升机构和小车运行机构等部件的机架,通常为焊接结构。 :长形吊钩组 普通短吊钩 :梯形断面吊钩,锻造制造 行危险截面强度较核 形圆螺纹 择 81124型推力轴承 化成简支梁形式进行强度计算。 行拉伸强度和挤压计算 为其强度 和冲击韧性好,材料选: 2450 : D=630化成简支梁形式进行弯曲较核 于其受动载荷很小,故只进行静载荷较核 :根据滑轮倍率和起升速度,采用双联卷筒,标准槽形,用铸造方式制造,材料为灰铸铁 : D=400R=11面精度为 1级,槽形 1999 选卷筒标记为:卷筒 1114左 1999,卷筒壁厚 为 18因卷筒长度 L=2500D=1200计算压应力和弯曲应力。 小车的传动方式有两种:即减速器位于小车主动轮中间或减速器位于小车主动轮一侧。减速器位于小车主动轮中间的小车传动方式使小车减速器输出轴及两侧传动轴所承受的扭矩比较均匀。减速器位于小车主动轮一侧的传动方式,安装和维修比较方便,但起车时小车车体有左右扭摆现象。在设计中选用减速器位于小车主动轮中间的小车传动方式 六、小车运行机构的设计计算 20 张 第 1 张1 图号比例1 : 2 0重庆科技学院序号 数量材料备注名 称1起升缓冲器吊钩1 9 8 81 9 9 7制动器1减速器11 9 9 9滑线架电动机联轴器2浮动轴联轴器620022002序号 名 称 数量 材料 备注制动器2卷筒卷筒支座19971999平衡滑轮浮动轴22002联轴器4减速器219992002联轴器3电动机26栏杆车轮组联轴器5钢丝绳动滑轮199220021996撞尺排障板旋转丝杆式起升限位器技术要求:小车装配与试验应符合 8 6 和 8 2 的 规 定 。 七、主要安全保护装置 行程限位开关 弹簧缓冲器 八、桥式起重机控制系统设计 上升下降1 . 起 升 机 构 电 气 原 理 图右左2 . 小 车 电 气 原 理 图前后3 . 大 车 电 气 原 理 图接保护电路电气原理图电源大车电动机小车电动机起升电动机 起升电动机定子、转子控制桥式起重机总电气原理图接九、 20G B / T 1 4 4 0 5 - - 9 3 3 5H T 7 5 0J B / T 6 3 9 2 . 2 - / T 5 0 5 5 - / T 9 0 0 5 . 3 - / T 1 0 0 5 1 . 5 - / T 5 0 5 5 - / T 8 9 0 5 . 1 - / Z Q 4 3 8 8 - / T 5 2 7 2 - / T 5 2 7 2 - R 3 1 5 S - / T 9 0 0 6 . 2 - 2 0 0J B / Z Q 4 3 8 8 - R 1 6 0 M 1 - / T 5 2 7 2 - / T 8 9 0 5 . 1 - R 1 6 0 L
