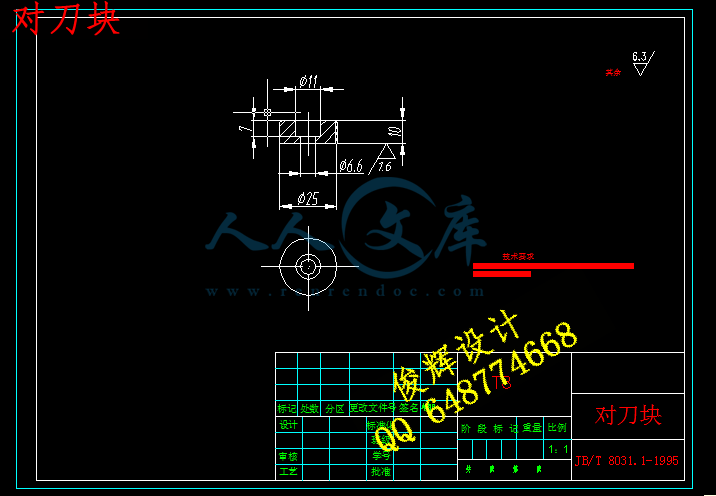

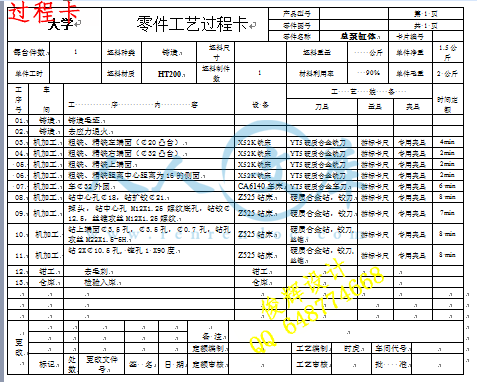

总泵缸体工艺及铣φ32端面[右端面]夹具设计【5张CAD图纸、工艺卡片和说明书】

摘  要

本设计是基于总泵缸体零件的加工工艺规程及一些工序的专用夹具设计。总泵缸体零件的主要加工表面是平面及孔系。一般来说，保证平面的加工精度要比保证孔系的加工精度容易。因此，本设计遵循先面后孔的原则。并将孔与平面的加工明确划分成粗加工和精加工阶段以保证孔系加工精度。基准选择以总泵缸体的孔作为粗基准，以结合面与两个工艺孔作为精基准。主要加工工序安排是系定位加工出工艺孔。在后续工序中除个别工序外均用顶平面和工艺孔定位加工其他孔系与平面。夹具选用专用夹具，夹紧方式多选用液压夹紧，夹紧可靠，机构可以不必自锁。因此生产效率较高。适用于大批量、流水线上加工。能够满足设计要求。

关键词：总泵缸体类零件；工艺；夹具；

ABSTRACT
The design is based on the body parts of the processing order of the processes and some special fixture design. Body parts of the main plane of the surface and pore system. In general, the plane guarantee processing precision than that of holes machining precision easy. Therefore, this design follows the surface after the first hole principle. Plane with holes and the processing clearly divided into roughing and finishing stages of holes to ensure machining accuracy. Datum selection box input shaft and the output shaft of the supporting hole as a rough benchmark, with top with two holes as a precision technology reference. Main processes arrangements to support holes for positioning and processing the top plane, and then the top plane and the supporting hole location hole processing technology. In addition to the follow-up processes individual processes are made of the top plane and technological hole location hole and plane processing. Supported hole processing using the method of coordinate boring. The whole process of processing machine combinations were selected. Selection of special fixture fixture, clamping means more choice of pneumatic clamping, clamping reliable, institutions can not be locked, so the production efficiency is high, suitable for large batch, line processing, can meet the design requirements.
Key words: pump  parts; fixture;

目  录
摘  要 II
ABSTRACT III
第1章 加工工艺规程设计 1
1.1 零件的分析 1
1.1.1 零件的作用 1
1.1.2 零件的工艺分析 2
1.2 总泵缸体加工的主要问题和工艺过程设计所应采取的相应措施 2
1.2.1 孔和平面的加工顺序 2
1.2.2加工方案选择 2
1.3 总泵缸体加工定位基准的选择 3
1.3.1 粗基准的选择 3
1.3.2 精基准的选择 3
1.4 总泵缸体加工主要工序安排 4
1.5 机械加工余量、工序尺寸及毛坯尺寸的确定 6
1.6确定切削用量及基本工时（机动时间） 7
1.7 时间定额计算及生产安排 17

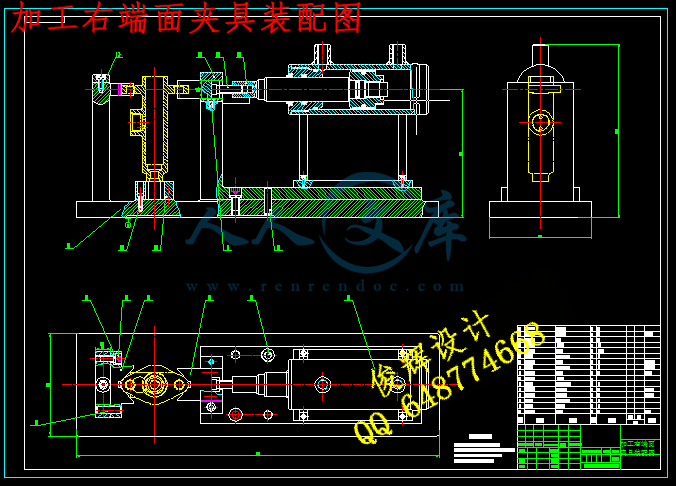

第2章 铣右端面夹具设计 19
2.1设计要求 19
2.2夹具设计 19
2.2.1  定位基准的选择 19
2.2.2  切削力及夹紧力的计算 19
2.3定位误差的分析 25

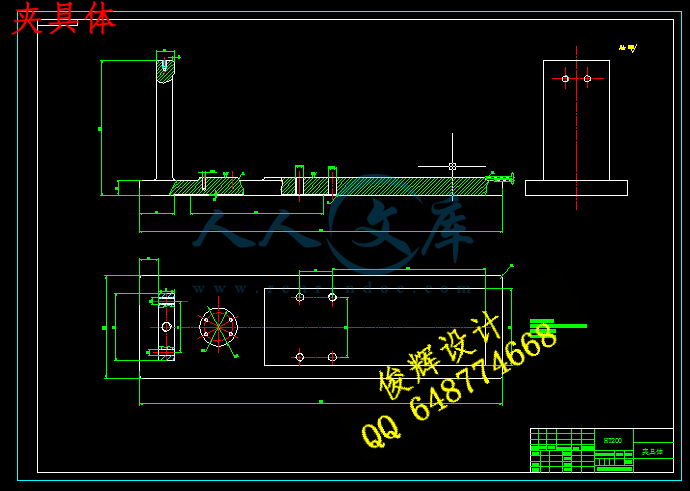

3.5 确定夹具体结构和总体结构 26
2.4夹具设计及操作的简要说明 27
结 论 28
参考文献 29
致 谢 31

第1章 加工工艺规程设计

1.1 零件的分析
1.1.1 零件的作用
题目给出的零件是总泵缸体。是整个液压系统的核心，作用是通过活塞的来回往复运动产生推动工作缸动作所需的油压。该零件ф3.5为进油孔，活塞运动过该位置时，完成充油过程，活塞继续运动将油推向前方，挤压出缸体，由于截面积差产生工作压力。当活塞回程时超过3.5孔位时开始进油，旁边小孔为空气孔，方便进空气。
总泵缸体的主要作用并保证部件与其他部件正确安装。因此总泵缸体零件的加工质量，不但直接影响的装配精度和运动精度，而且还会影响工作精度、使用性能和寿命。

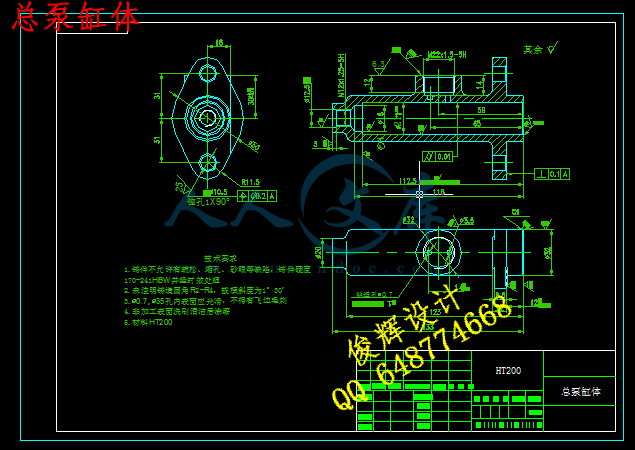

图1 总泵缸体
1.1.2 零件的工艺分析
由总泵缸体零件图可知。总泵缸体是的外表面上有很多个平面需要进行加工。此外各表面上还需加工一系列螺纹孔。因此可将其分为三组加工表面。它们相互间有一定的位置要求。现分析如下：
（1）以端面凸台为主要加工表面的加工面。这一组加工表面包括：端面凸台平面的加工，其中面有表面粗糙度要求为。
（2）以孔为主要加工面的加工面。这一组加工表面包括孔的铣削加工粗糙度为。
1.2 总泵缸体加工的主要问题和工艺过程设计所应采取的相应措施
由以上分析可知。该总泵缸体零件的主要加工表面是平面及孔系。一般来说，保证平面的加工精度要比保证孔系的加工精度容易。因此，对于总泵缸体来说，加工过程中的主要问题是保证孔的尺寸精度及位置精度，处理好孔和平面之间的相互关系。
由于的生产量很大。怎样满足生产率要求也是加工过程中的主要考虑因素。
1.2.1 孔和平面的加工顺序
总泵缸体类零件的加工应遵循先面后孔的原则：即先加工总泵缸体上的基准平面，以基准平面定位加工其他平面。然后再加工孔系。总泵缸体的加工自然应遵循这个原则。这是因为平面的面积大，用平面定位可以确保定位可靠夹紧牢固，因而容易保证孔的加工精度。其次，先加工平面可以先切去铸件表面的凹凸不平。为提高孔的加工精度创造条件，便于对刀及调整，也有利于保护刀具。
总泵缸体零件的加工工艺应遵循粗精加工分开的原则，将孔与平面的加工明确划分成粗加工和精加工阶段以保证孔系加工精度。
