摘 要
本文是对左摆动杠杆零件加工应用及加工的工艺性分析,主要包括对零件图的分析、毛坯的选择、零件的装夹、工艺路线的制订、刀具的选择、切削用量的确定、加工工艺文件的填写。选择正确的加工方法,设计合理的加工工艺过程。此外还对左摆动杠杆零件的一道工序的加工设计了专用夹具.
机床夹具的种类很多,它的中,使用范围最广的通用夹具,规格尺寸多已标准化,并且有专业的工厂进行生产。而广泛用于批量生产,专为某工件加工工序服务的专用夹具,则需要各制造厂根据工件加工工艺自行设计制造。本论文夹具设计的主要内容是设计左摆动杠杆钻床夹具设计。

关键词:左摆动杠杆零件,工艺,工序,切削用量,夹紧,定位,误差
Abstract

    This paper is the analysis of technology of Left swinging rod machining application and processing, mainly including the parts diagram analysis, the choice of blank, parts of the clamping, the craft route formulation, tool selection, the determination of cutting conditions, process documents. Choose the correct methods for processing, processing process design reasonable. In addition, processing of a procedure of Left swinging rod parts of the design of the fixture.
    Many types of machine tool fixture, wherein, universal fixture used the most widely, size has been standardized, and professional factory production. But widely uses in the volume production, specially for a special fixture workpiece machining process service, then needs various manufacturing plant according to the workpiece processing technology to design and manufacture. The main content of this paper is the design of drilling jig fixture design Left swinging rod design.
Keywords: Left swinging rod parts, process, procedure, cutting, clamping, positioning,


目录
一、绪论 1
1.1 机械加工工艺概述 1
1.2机械加工工艺流程 1
1.3夹具概述 1
1.4机床夹具的功能 2
1.5机床夹具的发展趋势 2
1.5.1机床夹具的现状 2
1.5.2现代机床夹具的发展方向 3
二、左摆动杠杆的工艺分析 4
2.1左摆动杠杆的用途 4

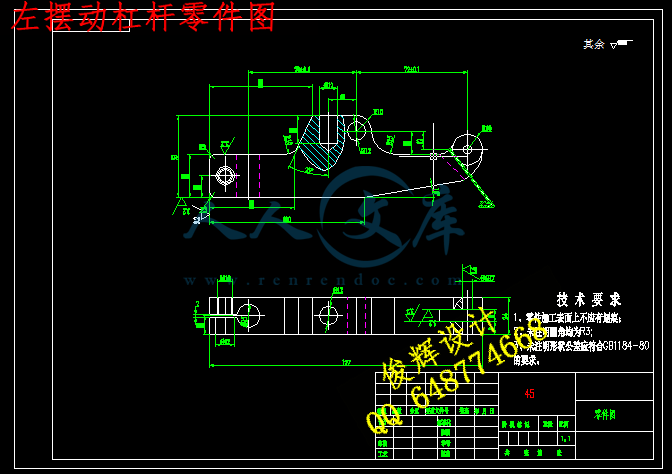

2.2左摆动杠杆的技术要求 4
2.3左摆动杠杆的工艺分析 5
2.4确定左摆动杠杆的生产类型 5
三、确定毛坯、绘制毛坯简图 5
3.1选择毛坯 5
3.2确定毛坯的尺寸公差和机械加工余量 6
四、拟定左摆动杠杆工艺路线 7
4.1定位基准的选择 7
4.2表面加工方法的确定 7
4.3加工阶段的划分 8
4.4工序的集中与分散 8
4.5工序顺序的安排 9
4.6确定工艺路线 9
五、加工余量、工序尺寸、和公差的确定 11
5.1选择加工设备与工艺设备 11
5.2加工余量工序尺寸及公差的确定 12
六、切削用量、用时定额的计算 16
6.1粗精铣宽24mm,毛坯28mm,的下表面 16
6.2孔的加工 17
6.3 铣槽 22
6.4用时定额的计算 22
七、专用夹具设计 25
7.1 研究原始质料 25
7.2 设计要求 25
7.3 夹具的组成 26
7.4 夹具的分类和作用 26
八、铣2mm槽夹具设计 29
8.1设计要求 29
8.2夹具设计 29
8.2.1  定位基准的选择 29
8.2.2  切削力及夹紧力的计算 29
8.3定向键与对刀装置设计 30
8.4定位误差的分析 32
8.5夹具设计及操作的简要说明 33
结 论 34
参考文献 35
致 谢 36


一、绪论
1.1 机械加工工艺概述
机械加工工艺的概念是用机械加工的方法改变毛坯的形状、尺寸、相对位置和性质使它的成为合格零件的全过程,加工工艺是工人进行加工的一个依据。
机械加工是加工工件或工件的加工过程,其加工方法,直接改变形状、尺寸和表面质量,使其成为加工过程的一部分称为加工过程。例如,加工过程中的一个共同部分是粗加工-精加工-组装-检查-包装,是一个一般的加工过程。
加工过程是在加工的基础上,改变生产对象的形状、尺寸、相对位置和性质,使其变成半成品或成品,每一步,每一个工序都有详细说明,例如,毛坯加工可能包括毛坯的制造、打磨等,精加工可分为车、工、铣等,每一步都要详细的数据,如粗糙度和如何实现,公差要多大。
技术人员根据产品的数量、设备条件和质量,确定了使用过程中的工艺,并对工艺文件的内容,这个文件就是过程。这是更有针对性。每个工厂可能是不同的,因为实际情况是不一样的。
总的来说,工艺流程是纲领,加工工艺是每个步骤的详细参数,工艺程序是某个厂根据实际情况编写的特定的加工工艺。
1.2机械加工工艺流程
机械加工工艺程序是规定零件机械加工工艺过程和操作方法等的工艺文件之一,它是在具体的生产条件下,把较为合理的工艺过程和操作方法,按照规定的形式书写 成工艺文件,经审批后用来指导生产。机械加工工艺程序一般包括以下内容:工件加工的工艺路线、各工序的具体内容及所用的设备和工艺装备、工件的检验项目及 检验方法、切削用量、用时定额等。
制订机械加工工艺程序的步骤
1) 计算年生产纲领,确定生产类型。
2) 分析零件图及产品装配图,对零件进行工艺分析。
3) 选择毛坯。
4) 拟订工艺路线。
5) 确定各工序的加工余量,计算工序尺寸及公差。
6) 确定各工序所用的设备及刀具、夹具、量具和辅助工具。
7) 确定切削用量及工时定额。
8) 确定各主要工序的技术要求及检验方法。
9) 填写工艺文件。
在制订机械加工工艺程序的过程中,往往要对前面已初步确定的内容进行调整,以提高经济效益。在执行工艺程序过程中,可能会出现前所未料的情况,如生产条件的变化,新技术、新工艺的引进,新材料、先进设备的应用等,都要求及时对工艺程序进行修订和完善。
1.3夹具概述
夹具是一种装夹工件的工艺装备,它广泛地应用于机械制造过程的切削加工、热处理、装配、焊接和检测等工艺过程中。
在金属切削机床上使用的夹具,称为机床。在现代生产中,机床夹具是一种不可缺少的加工设备,它直接影响到机床的加工精度、劳动生产率和产品制造成本等,对帮助机床夹具设计在企业产品设计和制造和生产技术中占有极它的重要的地位。机床夹具设计是一项重要的技术工作。
随着科学技术的发展,新材料、新技术、新技术不断涌现。生产过程朝着高质量、高生产率、低成本的方向发展。各种新工艺的出现,一直是传统机械能突破的突破,切削加工的切削力,它可以加工各种难加工材料、复杂型面及一些特殊要求的零件。数控机床的出现,提高了零件的更新频率和复杂零件的加工生产率和加工精度。特别是计算机技术的飞速发展,极大地促进了机械加工过程的进展,并对过程的自动化也达到了一个新的阶段。
“工欲善它的事,必先利它的器。”
工具是人类文明进步的标志。自20世纪末期以来,现代制造技术与机械制造工艺自动化都有了长足的发展。但工具(含夹具、刀具、量具与辅具等)在不断的革新中,它的功能仍然十分显著。机床夹具对零件加工的质量、生产率和产品成本都有着直接的影响。因此,无论在传统制造还是现代制造系统中,夹具都是重要的工艺装备。
1.4机床夹具的功能
在机床上用夹具装夹工件时,它的主要功能是使工件定位和夹紧。
1.机床夹具的主要功能
机床夹具的主要功能是装工件,使工件在夹具中定位和夹紧。
(1)定位  确定工件在夹具中占有正确位置的过程。定位是通过工件定位基准面与夹具定位元件面接触或配合实现的。正确的定位可以保证工件加工的尺寸和位置精度要求。
(2)夹紧  工件定位后将它的固定,使它的在加工过程中保持定位位置不变的操作。由于工件在加工时,受到各种力的作用,若不将工件固定,则工件会松动、脱落。因此,夹紧为工件提供了安全、可靠的加工条件。
2.机床夹具的特殊功能
机床夹具的特殊功能主要是对刀和导向。
(1)对刀  调整刀具切削刃相对工件或夹具的正确位置。如铣床夹具中的对刀块,它能迅速地确定铣刀相对于夹具的正确位置。
(2)导向  如钻床夹具中的钻模板的钻套,能迅速地确定钻头的位置,并引导它的进行钻削。导向元件制成模板形式,故钻床夹具常称为钻模。镗床夹具(镗模)也具有导向功能。
1.5机床夹具的发展趋势
随着科学技术的巨大进步及社会生产力的迅速提高,夹具已从一种辅助工具发展成为门类齐全的工艺装备。
1.5.1机床夹具的现状
国际生产统计协会的研究表明,目前,小批量生产的许多品种的工作品种,占总数的85%种工件的总数。现代生产要求企业的产品品种经常更新,以适应市场的激烈竞争。然而,一般的企业仍然使用了大量的传统的专用夹具。另一方面,在生产企业的许多品种,约4年,以更新80%左右的专用夹具,和实际磨损的夹具只有约15%。特别是近年来,新技术,如数控机床中的应用(NC),加工中心(MC),成组技术(GT),柔性制造系统(FMS):
1)快速、方便地进行新产品的配备,缩短生产周期,降低生产成本。
2)一个能装一组类似功能的工件。
3)高精度机床的精密加工。
4)适用于各种现代制造技术的新型机床夹具。
5)采用液压或气动夹紧装置,进一步提高劳动生产率。
6)提高机床夹具的标准化。
1.5.2现代机床夹具的发展方向
现代机床夹具的发展方向是精度、效率、灵活性和标准化的四个方面。
精度
随着机械产品精度的提高,必然会提高夹具的精度。精密夹具的结构类型,为齿板,精密分度为例,分度精度可达±0.1;用于精密加工的高精度三爪卡盘,其定心精度为5μm;精密主轴的同轴度可控制在1米;当轴承套圈电磁无心夹具夹具磨削,工件的圆度公差为0.2 ~ 0.5米多。
高效率
高效夹具主要用于减少基本用时和辅助用时,以提高劳动生产率,降低工人劳动强度。该夹持器的一般工作效率为:自动夹具、高速夹具、夹具的夹紧装置等。例如,在铣床上使用电动副钳的工件,效率可以提高5倍左右。在车床上使用高速三爪自定心卡盘,保修卡爪在(试验)的条件下,2600R /分钟的速度仍然牢固地夹紧工件,使切削速度大幅度提高。
灵活的
机床夹具的柔性与机床类似。机床夹具的概念是通过调整、装配、装配等方式来进行的。可变因素有:加工特性、生产批量、工件形状、尺寸等。新型夹具的主要类型有:组合夹具、通用可调夹具、组合夹具、装配夹具、数控机床夹具等。在很长一段用时内,夹具的灵活性将是夹具发展的主要方向。
标准化
机床夹具的标准化和通用化是各方面的。在典型的夹具结构图的基础上,首先对一般的工装零件和零件,建立了型号尺寸系列或变型,以减少功能类似于夹具元件和零件的不下部分的结构特点。常用的方法有:固定装置、元件、组件、材料和材料。夹具的标准化阶段是一个通用的目的,它是建立夹具零件或零件的尺寸系列,并为夹具的工作创造良好的条件。目前我国已经有夹具零件和部件的国家标准:GB / t2148 ~ t2259 91以及各类通用夹具,装配夹具标准等。机床夹具的标准化,有利于夹具的生产,有利于缩短生产周期,降低生产总成本。

内容简介:
毕业设计(论文) 左摆动 杠 杆 零件的机械加工 工艺程序 和夹具 设计 二一五年 1月 日 院 系 专 业 班 级 学 号 姓 名 指导老师 摘 要 本文是对 左摆动杠杆 零件加工应用及加工的工艺性分析,主要包括对零件图的分析、毛坯的选择、零件的装夹、工艺路线的制订、刀具的选择、切削用量的确定、加工工艺文件的填写。选择正确的加工方法,设计合理的加工工艺过程。此外还对 左摆动杠杆 零件的一 道工序的加工设计了专用夹具 . 机床夹具的种类很多, 它的 中,使用范围最广的通用夹具,规格尺寸多已标准化,并且有专业的工厂进行生产。而广泛用于批 量生产,专为某工件加工工序服务的专用夹具,则需要各制造厂根据工件加工工艺自行设计制造。本 论文夹具 设计的主要内容是设计 左摆动杠杆 钻床夹具设计 。 关键词: 左摆动杠杆 零件, 工艺,工序,切削用量,夹紧,定位,误差 is of of of of In of a of of of in a to to of is of 目录 一、绪论 .械加工工艺概述 . 1 械加工工艺流程 . 1 具概述 . 1 床夹具的功能 . 2 床夹具的发展趋势 . 2 床夹具的现状 . 2 代机床夹具的发展方向 . 3 二、左摆动杠杆的工艺分析 .摆动杠杆的用途 . 4 摆动杠杆的技术要求 . 4 摆动杠杆的工艺分析 . 5 定左摆动杠杆的生产类型 . 5 三、确定毛坯、绘制毛坯简图 .择毛坯 . 5 定毛坯的尺寸公差和机械加工余量 . 6 四、拟定左摆动杠杆工艺路线 .位基准的选择 . 7 面加工方法的确定 . 7 工阶段的划分 . 8 序的集中与分散 . 8 序顺序的安排 . 9 定工艺路线 . 9 五、 加工余量、工序尺寸、和公差的确定 .择加工设备与工艺设备 .工余量工序尺寸及公差的确定 . 12 六、切削用量、 用时 定额的计算 . 16 精铣宽 24坯 28下表面 . 16 的加工 . 17 槽 . 22 时 定额的计算 . 22 七、专用夹具设计 . 25 究原始质料 . 25 计要求 . 25 5 具的组成 . 26 具的分类和作用 . 26 八、铣 2. 28 计要求 . 28 具设计 . 29 定位基准的选择 . 29 切削力及夹紧力的计算 . 29 向键与对刀装置设计 . 30 位误差的分析 . 31 具设计及操作的简要说明 . 32 结 论 . 34 参考文献 . 35 致 谢 . 36 1 一、 绪论 械加工工艺概述 机械加工工艺 的概念是 用机械加工的方法改变毛坯的形状、尺寸、相对位置和性质使 它的 成为合格零件的全过程,加工工艺是工人进行加工的一个依据。 机械加工是加工工件或工件的加工过程,其加工方法,直接改变形状、尺寸和表面质量,使其成为加工过程的一部分称为加工过程。例如,加工过程中的一个共同部分是粗加工 组装 包装,是 一个一般的加工过程。 加工过程是在加工的基础上,改变生产对象的形状、尺寸、相对位置和性质,使其变成半成品或成品,每一步,每一个工序都有详细说明,例如,毛坯加工可能包括毛坯的制造、打磨等,精加工可分为车、工、铣等,每一步都要详细的数据,如粗糙度和如何实现,公差要多大。 技术人员根据产品的数量、设备条件和质量,确定了使用过程中的工艺,并对工艺文件的内容,这个文件就是过程。这是更有针对性。每个工厂可能是不同的,因为实际情况是不一样的。 总的来说,工艺流程是纲领,加工工艺是每个步骤的详细参数, 工艺程序 是某个厂根据实际情况编写的特定的加工工艺。 械加工工艺流程 机械加工 工艺程序 是规定零件机械加工工艺过程和操作方法等的工艺文件之一,它是在具体的生产条件下,把较为合理的工艺过程和操作方法,按照规定的形式书写 成工艺文件,经审批后用来指导生产。机械加工 工艺程序 一般包括以下内容:工件加工的工艺路线、各工序的具体内容及所用的设备和工艺装备、工件的检验项目及 检验方法、切削用量、 用时 定额等。 制订机械加工工艺程序 的步骤 1) 计算年生产纲领,确定生产类型。 2) 分析零件图及产品装配图,对零件进行工艺分析。 3) 选择毛坯。 4) 拟订工艺路线。 5) 确定各工序的加工余量,计算工序尺寸及公差。 6) 确定各工序所用的设备及刀具、夹具、量具和 辅助工具 。 7) 确定切削用量及工时定额。 8) 确定各主要工序的技术要求及检验方法。 9) 填写工艺文件。 在 制订机械加工工艺程序 的过程中,往往要对前面已初步确定的内容进行调整,以提高经济效益。在执行 工艺程序 过程中,可能会出现前 所未料的情况,如生产条件的变化,新技术、新工艺的引进,新材料、先进设备的应用等,都要求及时对 工艺程序 进行修订和完善。 具概述 夹具是一种装夹工件的工艺装备,它广泛地应用于机械制造过程的切削加工、热处理、 2 装配、焊接和检测等工艺过程中。 在金属切削机床上使用的夹具,称为机床。在现代生产中,机床夹具是一种不可缺少的加工设备,它直接影响到机床的加工精度、劳动生产率和产品制造成本等,对帮助机床夹具设计在企业产品设计和制造和生产技术中占有极 它的 重要的地位。机床夹具设计是一项重要的技术工作。 随着科学技术的发展, 新材料、新技术、新技术不断涌现。生产过程朝着高质量、高生产率、低成本的方向发展。各种新工艺的出现,一直是传统机械能突破的突破,切削加工的切削力,它可以加工各种难加工材料、复杂型面及一些特殊要求的零件。数控机床的出现,提高了零件的更新频率和复杂零件的加工生产率和加工精度。特别是计算机技术的飞速发展,极大地促进了机械加工过程的进展,并对过程的自动化也达到了一个新的阶段。 “工欲善 它的 事,必先利 它的 器。” 工具是人类文明进步的标志。自 20 世纪末期以来,现代制造技术与机械制造工艺自动化都有了长足的发展。但工具(含夹 具、刀具、量具与辅具等)在不断的革新中, 它的 功能仍然十分显著。机床夹具对零件加工的质量、生产率和产品成本都有着直接的影响。因此,无论在传统制造还是现代制造系统中,夹具都是重要的工艺装备。 床夹具的功能 在机床上用夹具装夹工件时, 它的 主要功能是使工件定位和夹紧。 1机床夹具的主要功能 机床夹具的主要功能是装工件,使工件在夹具中定位和夹紧。 ( 1)定位 确定工件在夹具中占有正确位置的过程。定位是通过工件定位基准面与夹具定位元件面接触或配合实现的。正确的定位可以保证工件加工的尺寸和位置精度要求。 ( 2)夹紧 工件定位后将 它的 固定,使 它的 在加工过程中保持定位位置不变的操作。由于工件在加工时,受到各种力的作用,若不将工件固定,则工件会松动、脱落。因此,夹紧为工件提供了安全、可靠的加工条件。 2机床夹具的特殊功能 机床夹具的特殊功能主要是对刀和导向。 ( 1)对刀 调整刀具切削刃相对工件或夹具的正确位置。如铣床夹具中的对刀块,它能迅速地确定铣刀相对于夹具的正确位置。 ( 2)导向 如钻床夹具中的钻模板的钻套,能迅速地确定钻头的位置,并引导 它的 进行钻削。导向元件制成模板形式,故钻床夹具常称为钻模。镗床夹具( 镗模)也具有导向功能。 床夹具的发展趋势 随着科学技术的巨大进步及社会生产力的迅速提高,夹具已从一种辅助工具发展成为门类齐全的工艺装备。 床夹具的现状 国际生产统计协会的研究表明,目前,小批量生产的许多品种的工作品种,占总数的85%种工件的总数。现代生产要求企业的产品品种经常更新,以适应市场的激烈竞争。然而,一般的企业仍然使用了大量的传统的专用夹具。另一方面,在生产企业的许多品种,约 4年,以更新 80%左右的专用夹具,和实际磨损的夹具只有约 15%。特别是近年来,新技术, 3 如数控机床中的应用( 加工中心( 成组技术( 柔性制造系统( 1)快速、方便地进行新产品的配备,缩短生产周期,降低生产成本。 2)一个能装一组类似功能的工件。 3)高精度机床的精密加工。 4)适用于各种现代制造技术的新型机床夹具。 5)采用液压或气动夹紧装置,进一步提高劳动生产率。 6)提高机床夹具的标准化。 代机床夹具的发展方向 现代机床夹具的发展方向是精度、效率、灵活性和标准化的四个方面。 精度 随着机械产品精度的提高,必然会提高夹具的精度。精密夹具的结构类型,为齿板,精密分度为例, 分度精度可达 于精密加工的高精度三爪卡盘,其定心精度为 5 m;精密主轴的同轴度可控制在 1 米;当轴承套圈电磁无心夹具夹具磨削, 多。 高效率 高效夹具主要用于减少基本 用时 和辅助 用时 ,以提高劳动生产率,降低工人劳动强度。该夹持器的一般工作效率为:自动夹具、高速夹具、夹具的夹紧装置等。例如,在铣床上使用电动副钳的工件,效率可以提高 5 倍左右。在车床上使用高速三爪自定心卡盘,保修卡爪在(试验)的条件下, 2600R /分钟的速度仍然牢固地夹紧工件,使切削速度大幅度提高。 灵活 的 机床夹具的柔性与机床类似。机床夹具的概念是通过调整、装配、装配等方式来进行的。可变因素有:加工特性、生产批量、工件形状、尺寸等。新型夹具的主要类型有:组合夹具、通用可调夹具、组合夹具、装配夹具、数控机床夹具等。在很长一段 用时 内,夹具的灵活性将是夹具发展的主要方向。 标准化 机床夹具的标准化和通用化是各方面的。在典型的夹具结构图的基础上,首先对一般的工装零件和零件,建立了型号尺寸系列或变型,以减少功能类似于夹具元件和零件的不下部分的结构特点。常用的方法有:固定装置、元件、组件、材料和材料。夹具的标准化阶段 是一个通用的目的,它是建立夹具零件或零件的尺寸系列,并为夹具的工作创造良好的条件。目前我国已经有夹具零件和部件的国家标准: 1 以及各类通用夹具,装配夹具标准等。机床夹具的标准化,有利于夹具的生产,有利于缩短生产周期,降低生产总成本。 4 二 、左摆动杠杆的工艺分析 图 摆动杠杆的用途 杠杆原理亦称 “杠杆平衡条件 ”。要使 杠杆 平衡,作用在杠杆上的两个力(用力点、支点和阻力点)的大小跟它们的力臂成反比。动力 动力臂 =阻力 阻力臂,用代数式表示为 2中, 示动力, 示动力臂, 示阻力, 示阻力臂。从上式可看出,欲使杠杆达到平衡,动力臂是阻力臂的几倍,动力就是阻力的几分之一。 表 摆动杠杆的零件技术要求 加工表面 尺寸及偏差 差及精度 级别 表面粗糙度 Ra 摆动杠杆 上面 177 摆动杠杆 右面 28 摆动杠杆 左面 28 图 12 12 图 6 孔 6 5 左图 12 孔及 12 图 12 盲孔 12 *18 图 15 孔 15 2 8 摆动杠杆的工艺分析 分析零件图可知,左摆动杠杆的上、左和右端面的粗糙度要求较高,为 以需要进行切削加工。而 它的 他的各表面的粗糙度要求并不高,又因为是大批生产,所以采用锻造毛坯的方法, 它的 他面无需加工。零件中几个孔的要求较高,粗糙度为 孔的直径较小,所以采取钻、粗铰,精铰的加工以确保精度 级别 。零件中对形位公差的要求并不高。 由此,该零件加工方便,工艺性较好。 定左摆动杠杆的生产类型 依设计题目知: Q=5000 件 /年, m=1 件 /年,结合生产实际,备品率 a%和废品率 b%分别取 3%和 代入公式得: N=5000 台 /年 /台 X( 1+3%) X( 1+ =摆动杠杆重量为 表 1,左摆动杠杆属轻型零件;由表1,该左摆动杠杆的生产类型为大批生产。 三 、确定毛坯、绘制毛坯简图 由于左摆动杠杆在实际应用中要承受较大的力,为了增强左摆动杠杆的强度和冲击韧度,获得纤 维组织,毛坯采用锻件。该零件尺寸不大,且生产类型为大批生产、形状较复杂,为提高生产率和精度,宜采用模锻方法制造毛坯。毛坯的薄膜斜度为 5 6 由表 2表 2知,要确定毛坯的尺寸公差及机械加工余量,应先确定如下的因素 差 级别 由左摆动杠杆的技术要求,确定该零件的的公差 级别 为普通级。 件重量 我们已经知道 机械加工后的左摆动杠杆的重量为 此可初步估计机械加工前的锻件的重量为 锻件形状复杂系数 对左摆动杠杆进行分析计算,可大致确定锻件的包容体的长度、宽度和高度,即 179 3224详见毛坯图) ;由公式( 2( 2以计算出锻件的复杂系数 0 6 l 件材质系数 由于该材料为 45 号钢,是碳的质量分数小于 碳素钢,故该锻件的材质系数属。 件表面粗糙度 由零件图可知,该左摆动杠杆的各加工表面的粗糙度 于或等于 据上述因素,可查表确定该锻件的尺寸公差和机械加工余量,所得结果列于表二 表 摆动杠杆锻造毛坯尺寸公差及机械加工余量 项目 机械加工余量/寸工差/坯尺寸/注 左摆动杠杆左端面 2*2=4 表 2表2摆动杠杆中端面 2*2=4 2 5711表 2表2摆动杠杆上端面 2*2=4 81 表 2表27 12 孔 2*2=4 表 2表2 15 孔 2*2=4 表 2表2 12 孔 2*2=4 表 2表210纹孔 2*2=4 表 2表2 6 孔 2*2=4 表 2表2 12 盲孔 2*2=4 5 表 2表2 2*2=4 表 2表2 2*1=2 表 2表2 、拟定左摆动杠杆工艺路线 定位基准有粗基准还有精基准,通常先确定精基准,再确定粗基准。 基准的选择 根据该拨叉零件的技术要求和装配要求,选择左摆动杠杆的上端面和左端 面为精准,零件上的很多表面和孔都可以采用他们作基准进行加工,即遵循了“基准统一”的 准则 。另一方面,我们可以以这两个面为定位基准,加工 它的 他的平面和孔,保证“基准重合”的 准则 。最后一方面,以这两个面为定位基准,在加紧方便。 基准的选择 作为粗基准的表面应该平整,没有飞边、毛刺、或 它的 他的欠缺。本例选择右端面为粗基准。 根据左摆动杠杆零件图上个加工表面的尺寸精度和表面粗糙度,确定加工件个表面的加工方法。如表 示 表 摆动杠杆各表面加工方案 8 加工表面 尺寸 精度 级别 表面粗糙度Ra/工方案 备注 左端面 铣 表 1端面 铣 表 1端面 铣 表 12 右图 精铰 表 1 孔 表 15 精铰 表 1螺纹 12 孔左图 表 12 盲孔 精绞 表 1槽 铣 表 1 铣 表 1该左摆动杠杆的质量要求较高,可将加工阶段划分为粗加工、半精加工和精加工几个阶段。在粗加工阶段,首先应该将精基准准备好,使后续工序都可采用精基准定位加工,保证 它的他加工表面和孔的 加工精度 ;然后粗钻 它的 他的一些孔,再粗铰 12 、 15 、 6 的孔;在精铰刀加工阶段,完成粗糙度为 孔的精铰加工。 由于生产类型是大批生产,采用工序集中的加工工序。采用外能型机床以专用工、夹具,以提高生产率;而且运用工序集中的 准则 是工价的装夹次数少,可以缩短辅助 用时 。 9 械加工工序 遵循“先基准后 它的 他” 准则 ,首先加工精基准 循“先粗后精”的 准则 ,先安排粗加工工序,再安排精加工工序;遵循“先主后次”的 准则 ,先加工主要表面 加工次端面 循“先面后孔” 准则 ,先加工三个端面,然偶加工剩下的几个孔。 处理工序 模锻成型后切边,进行调质处理,调质硬度为 241进行酸洗,喷丸处理。喷丸可以提高表面硬度,增加耐磨性,消除毛坯表面因脱碳而对机械加工带来的不利影响。 助工序 半精加工后,安排去毛刺和中间检验工序 ;精加工后,安排去毛刺、清洗和终检工序。 综上所 述,该左摆动杠杆工序的安排顺序为:基准加工 主要表面半精加工 主要孔的精加工 在综合考虑上述工序顺序安排 准则 的基础上,表四列出了杠杆的工艺路线 表 杆的工艺路线 工序名称 机床设备 刀具 量具 1 粗铣左右端面及上下端面 床 面铣刀 游标卡尺 2 半精铣左端面,上端面,右端面 床 面铣刀 游标卡尺 3 倒 R=3角 床 车刀 游标卡尺 4 钻 精绞12 *18 盲孔 床 麻花钻 铰刀 游标卡尺 10 5 钻 精铰孔15 515 钻床 麻花钻 铰刀 游标卡尺 6 钻 攻螺纹515 钻床 麻花钻 铰刀 游标卡尺 7 钻 精铰孔12 *2 床 麻花钻 铰刀 游标卡尺 8 钻 床 麻花钻 铰刀 游标卡尺 9 粗铣 刀 游标卡 尺 10 粗铣 2 刀 游标卡尺 11 去毛刺 钳工台 平锉 12 中检 塞规 百分尺 卡尺 13 清洗 清洗机 14 终检 塞规 百分尺 卡尺 11 表 摆动杠杆加工工序安排 工序号 工 序 内 容 简 要 说 明 10 粗铣左右端面及上下端面 “先基准后 它的 他” 20 半精铣左端面,上端面,右端面 “先基准后 它的 他”、 “先主后次” 30 粗钻 12*18孔、 15孔 “先面后孔” 、“先主后次” 40 扩 15 孔,再 粗绞 15孔、 12*18孔, “先粗后精” 50 粗 钻 攻螺纹 先粗后精” 60 粗钻 12、 12*11 孔、 6孔 “先粗后精” 70 粗扩 12、 12*11 孔,精扩 12*11 孔,精绞 12、 6孔 “先粗后精” 80 粗铣 28,半精铣 8“先粗后精” 五 、 加工余量、工序尺寸、和公差的确定 择机床 根据不同的工序选择机床 1)工序 1、 2、 3、 4、 10、 11 是粗铣和精铣。各工序工步不多 成批生产不要求很高的生产率 件外轮廓尺寸不大 铣床参数如下 型号 轴孔锥度 7:24,主轴孔径 25轴转速 651800r/ 工作台面积 (长宽 )1000 250。工作台最大行程 :纵向 (手动 /机动 )620向手动 190动 170 370动 350 工作台进给量 :纵向 35980mm/向 25765mm/降 12380mm/作台快速移动速度 :纵向 2900mm/向 2300mm/降 1150mm/作台 T 型槽数 :槽数 3、宽度 14、槽距 50。主电机功率 12 2)工序 5、 6、 7、 8、 9 为钻、绞孔 面粗糙度数值小要较精密的机床才能满足要求因此选用 钻床的参数如下 型号 20轴行程 100大钻孔直径 1550mm x 主电动机功率 择夹具 本零件除了粗铣及半精铣槽钻孔 等工序需要专用夹具外 它的 他的使用通用夹具即可。 择刀具 根据不同的工序选择刀具。 由于刀具材料的切削性能直接影响着生产率 ,工件的加工精度,已加 工表面质量 ,刀具的磨损和加工成本,所以正确的选择刀具材料是 数控加工工艺的一个重要部分 。刀具应具有韧度 艺性和经济性性 45 钢 合金中的 刀具因为加工该类零件时摩擦严重 ,切削温度高 ,而 硬质合金具有较高的硬度和耐磨性 ,尤 它的 具有高的 耐热性 , 在高速切削钢料时刀具磨损小寿命长 ,所以加工 45 钢这种材料时采用硬质合金的刀具。 1) 粗精铣 24上下表面用 铣刀。 2) 粗精铣 28 左端面及 177前后表面用高速钢圆柱铣刀。 3) 4) 铣 8直齿三面刃铣刀 2用锯片铣刀。 根据各资料及制定的零件加工工艺路线 采用计算与查表相结合的 方法确定各工序加工余量, 中间工序公差按经济精度选定,上下偏 差按入体 准则 标注 ,确定各加工表面的机械加工余量,工序尺寸 及 毛坯尺寸如下 : 1、 24表面 13 参照实用机械加工工艺手册确定各工序尺寸及加工余量 表 序名称 余量 工序达到的公差 级别 最小级限尺寸 工序尺寸及极限偏差 粗铣 5 55112、 24表面 参照实用机械加工工艺手册确定各工序尺寸及加工余量 表 序名称 余量 工序达到的公差 级别 最小级限尺寸 工序尺寸及极限偏差 半精铣 1 5 5511粗铣 3 6 56 毛坯 3 59 59 3、 177表面 参照实用机械加工工艺手册确定各工序尺寸及加工余量 表 序名称 余量 工序达到的公差 级别 最小级限尺寸 工序尺寸及极限偏差 粗铣 6 55114、 177表面 参照实用机械加工工艺手册确定各工序尺寸及加工余量 表 序名称 余量 工序达到的公差 级别 最小级限尺寸 工序尺寸及极限偏差 半精铣 4 铣 坯 2 26 26 5、 28表面 参照实用机械加工工艺手册确定各工序尺寸及加工余量 表 序名称 余量 工序达到的公差 级别 最小级限尺寸 工序尺寸及极限偏差 半精铣 1 77 177 铣 2 78 178 毛坯 3 180 180 6、 28表面 参照实用机械加工工艺手册确定各工序尺寸及加工余量 14 表 序名称 余量 工序达到的公差 级别 最小级 限尺寸 工序尺寸及极限偏差 半精铣 1 77 177 铣 2 78 178 毛坯 3 180 180 7、 12 查机械制造工艺与机床夹具课程设计表 22定各工序尺寸及加工余量 表 序名称 余量 工序达到的公差 级别 最小级限尺寸 工序尺寸及极限偏差 精绞 12 12 孔 孔 11 11 11 毛坯 4 8 8、 6 孔 查机械制造工艺与机床夹具课程设计表 22定各工序尺寸及加工余量 表 序名称 余量 工序达到的公差 级别 最小级限尺寸 工序尺寸及极限偏差 精绞 1 6 6 钻孔 2 坯 4 2 9、 12*11 孔 查机械制造工艺与机床夹具课程设计表 22定各工序尺寸及加工余量 表 序名称 余量 工序达到的公差 级别 最小级限尺寸 工序 尺寸及极限偏差 扩孔 1 12 扩孔 3 11 11 钻孔 8 8 8 毛坯 4 8 10、 15 查机械制造工艺与机床夹具课程设计表 22定各工序尺寸及加工余量 15 表 序名称 余量 工序达到的公差 级别 最小级限尺寸 工序尺寸及极限偏差 精绞 15 粗绞 扩孔 钻孔 14 14 14 毛坯 4 11 11、 12*18 孔 查机械制造工艺与机床夹具课程设计表 22定各工序尺寸及加工余量 表 序名称 余量 工序达到的公差 级别 最小级限尺寸 工序尺寸及极限偏差 精绞 12 粗绞 孔 11 11 11 毛坯 4 8 12、宽 2查机械制造工艺与机床夹具课程设计表 22定各工序尺寸及加工余量 表 序名称 余量 工序达到的公差 级别 最小级限尺寸 工序尺寸及极限偏差 粗铣 13、宽 8查机械制造工艺与机床夹具课程设计表
