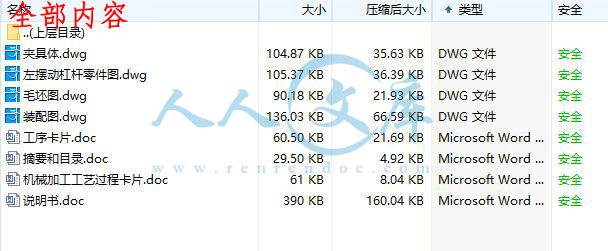

左摆动杠杆加工工艺及钻φ12孔夹具设计 [版本2]【4张CAD图纸、工艺卡片和说明书】

摘  要

本次设计内容涉及了机械制造工艺及机床夹具设计、金属切削机床、公差配合与测量等多方面的知识。
左摆动杠杆加工工艺规程及其钻Φ12孔的夹具设计是包括零件加工的工艺设计、工序设计以及专用夹具的设计三部分。在工艺设计中要首先对零件进行分析，了解零件的工艺再设计出毛坯的结构，并选择好零件的加工基准，设计出零件的工艺路线；接着对零件各个工步的工序进行尺寸计算，关键是决定出各个工序的工艺装备及切削用量；然后进行专用夹具的设计，选择设计出夹具的各个组成部件，如定位元件、夹紧元件、引导元件、夹具体与机床的连接部件以及其它部件；计算出夹具定位时产生的定位误差，分析夹具结构的合理性与不足之处，并在以后设计中注意改进。

关键词：工艺、工序、切削用量、夹紧、定位、误差。

ABSTRCT

This design content has involved the machine manufacture craft and the engine bed jig design, the metal-cutting machine tool, the common difference coordination and the survey and so on the various knowledge.
The reduction gear box body components technological process and its the processing ￠ 140 hole jig design is includes the components processing the technological design, the working procedure design as well as the unit clamp design three parts. Must first carry on the analysis in the technological design to the components, understood the components the craft redesigns the semi finished materials the structure, and chooses the good components the processing datum, designs the components the craft route; After that is carrying on the size computation to a components each labor step of working procedure, the key is decides each working procedure the craft equipment and the cutting specifications; Then carries on the unit clamp the design, the choice designs the jig each composition part, like locates the part, clamps the part, guides the part, to clamp concrete and the engine bed connection part as well as other parts; Position error which calculates the jig locates when produces, analyzes the jig structure the rationality and the deficiency, and will design in later pays attention to the improvement.

Keywords: The craft, the working procedure, the cutting specifications, clamp, the localization, the error

目    录

序言…………………………………………………………………1

一. 零件分析  ……………………………………………………2
1.1 零件作用  ………………………………………………2
1.2零件的工艺分析 …………………………………………2

二. 工艺规程设计…………………………………………………3
2.1确定毛坯的制造形式 ……………………………………3
2.2基面的选择传 ……………………………………………4
2.3制定工艺路线 ……………………………………………4
2.4机械加工余量、工序尺寸及毛坯尺寸的确定 …………7
2.5确定切削用量及基本工时………………………………13

三  夹具设计……………………………………………………14
3.1问题的提出………………………………………………14
3.2定位基准的选择…………………………………………14
3.3定位元件的设计…………………………………………14
3.4切削力及夹紧力计算……………………………………15
3.5定位误差分析……………………………………………15
3.6夹具设计及操作简要说明………………………………16

总 结………………………………………………………………20
致 谢………………………………………………………………21
参考文献 …………………………………………………………22

序   言
机械制造业是制造具有一定形状位置和尺寸的零件和产品，并把它们装备成机械装备的行业。机械制造业的产品既可以直接供人们使用，也可以为其它行业的生产提供装备，社会上有着各种各样的机械或机械制造业的产品。我们的生活离不开制造业，因此制造业是国民经济发展的重要行业，是一个国家或地区发展的重要基础及有力支柱。从某中意义上讲，机械制造水平的高低是衡量一个国家国民经济综合实力和科学技术水平的重要指标。
左摆动杠杆的加工工艺规程及其钻孔的夹具设计是在学完了机械制图、机械制造技术基础、机械设计、机械工程材料等进行课程设计之后的下一个教学环节。正确地解决一个零件在加工中的定位，夹紧以及工艺路线安排，工艺尺寸确定等问题，并设计出专用夹具，保证零件的加工质量。本次设计也要培养自己的自学与创新能力。因此本次设计综合性和实践性强、涉及知识面广。所以在设计中既要注意基本概念、基本理论，又要注意生产实践的需要，只有将各种理论与生产实践相结合，才能很好的完成本次设计。
本次设计水平有限，其中难免有缺点错误，敬请老师们批评指正。

一：零件的分析

1.1：零件的作用
左摆动杠杆的作用待查
1.2、零件的工艺分析
     左摆动杠杆的加工共有3组加工表面，它们相互之间有一定的要求。现分述如下：
1、以工件的左端面为基准加工右端面。
2、以有端面为基准加工M10底孔，直径为12的通孔，直径为6的通孔。
3：以一端面和M10底孔和直径为6的通孔为基准加工上端面和左右2端面。铣2mm槽，铣8mm槽
有以上的分析可知，对于这两组加工表面而言，可以先加工其中一组表面，然后借助于夹具加工另一组表面，并保证它们的精度。

二 、工艺规程的设计

     2.1 、确定毛坯的的制造形式
         零件材料为45。左摆动杠杆在使用过程中经常的变动，它不仅起压紧的作用，还又摆动的作用，受到的冲击很大。在加工过程中的精度保证很重要，它对工件的定位有一定的保证作用。
2.2 、基准的选择
   （1）、 粗基准的的选择   根据粗基准的选择原则，要亦非加工表面为粗基准，且粗基准只能使用一次，对本工件来说选择左端面为粗基准是非常合理的。
（2） 、精基准的选择  主要考虑的是基准的中和问题。当设计与工序的基准不重合时，因该进行尺寸换算。以直径为6的孔作为精基准以M10底孔和有端面作为辅助基准。


 2.3 、制订工艺路线
（1）、工艺路线方案一：
工序一：锻打、
工序二：退火
工序三：铣左面。。
工序四；铣右面
工序五：铣长100的平面；
工序六：铣长55的平面
工序七：钻M10底孔钻通；
工序八：钻12通孔
工序九：钻6孔
工序十：钻，扩，绞15H8孔
工序十一：钻12盲孔。
工序十二：铣2mm槽
工序十三：铣8mm槽
工序十四 ：扩12孔
工序十五：质检，入库
（2）、工艺路线方案二：
工序一：锻打、
工序二：退火
工序三：铣左面。。
工序四；铣右面
工序五：钻M10底孔钻通。
工序六：钻12通孔。
工序七：钻6孔；
工序八：铣长100的平面；
工序九：铣长55的平面
工序十：钻，扩，绞15H8孔
工序十一：钻12盲孔。
工序十二：铣2mm槽
工序十三：铣8mm槽
工序十四 ：扩12孔
工序十五：质检，入库
（3）、工艺方案的分析：
上述两个工艺方案的特点在于：方案一是先加工所有的面，然后加工所有孔，铣槽。方案二则是先加工左右2面，然后再加工这2个面上的圆孔，这样用这2个面上加工的孔定位。加工其的精度比较高的面，很好的保证了精度，经比较可知，显然方案二比方案一的装夹次数减少了，同时也更好的保证了精度要求。
具体的工艺过程如下：
工序一：锻打、
工序二：退火
工序三：铣左面。。
工序四；铣右面
工序五：钻M10底孔钻通。
工序六：钻12通孔。
工序七：钻6孔；
工序八：铣长100的平面；
工序九：铣长55的平面
工序十：钻，扩，绞15H8孔
工序十一：钻12盲孔。
工序十二：铣2mm槽
工序十三：铣8mm槽
工序十四 ：扩12孔
工序十五：质检，入库
  2.4 、机械加工余量、工序尺寸及毛坯尺寸的确定
       “左摆动”零件材料为45，硬度为HRC58-64，毛坯的重量约为1.2Kg，生产类型为大批量生产。

 2.5、 确定切削用量及基本工时
工序Ⅰ切削用量及基本工时的确定：铣2mm槽，选用机床：X51立式铣床
五）、 确定切削用量及基本工时
工序一：铣上下端面
     1. 选择刀具
刀具选取不重磨损硬质合金端铣刀，刀片采用YG8,
，，，。
2. 决定铣削用量
1）决定铣削深度
  因为加工余量不大，一次加工完成

2）决定每次进给量及切削速度
   根据X51型铣床说明书，其功率为为7.5kw，中等系统刚度。
根据表查出   ，则

按机床标准选取＝750

当＝750r/min时

按机床标准选取
