以下预览截图到的都有源文件,图纸是CAD，文档是WORD，下载后即可获得。
预览截图请勿抄袭，原稿文件完整清晰，无水印，可编辑。
有疑问可以咨询QQ：414951605或1304139763
目 录
中文摘要 1
Abstract 2
1 芯轴类零件概述 3
1.1国内外数控发展概况 3
1.2数控技术发展趋势 3
1.2.1 性能发展方向 3
1.2.2 功能发展方向 4
1.2.3 体系结构的发展 6
1.3 智能化新一代PCNC数控系统 7
2 工艺方案分析 7
2.1 零件图 7
2.2工艺设计及零件图分析 8
2.21、工艺设计 8
2.22、零件工艺分析 9
2.3确定加工方法 9
2.4 确定加工方案 10
3 工件的装夹 10
3.1定位基准的选择 10
3.2定位基准选择的原则 11
3.3确定零件的定位基准 11
3.4装夹方式的选择 11
3.5数控车床常用装夹方式 11
3.6确定合理的装夹方式 12
4 刀具及切削用量 12
4.1选择数控刀具的原则 12
4.2选择数控车削用刀具 12
4.3设置刀点和换刀点 13
4.4确定切削用量 13
5 此典型轴类零件加工 14
5.1 轴类零件加工的工艺分析 14
5.2 典型轴类零件加工工艺 16
5.3 手工编程 19
6 结束语 26
致谢词 27
参考文献 28
中文摘要
数控机床加工工艺与普通机床加工工艺在原则上基本相同，但数控加工的整个过程是自动进行的。数控加工的工序内容比普通机床的加工的工序内容复杂。这是因为数控机床价格昂贵，若只加工简单的工序，在经济上不合算，所以在数控机床上通常安排较复杂的工序，甚至是在通用机床上难以完成的那些工序。数控机床加工程序的编制比普通机床工艺规程编制复杂。这是因为在普通机床的加工工艺中不必考虑的问题，如工序内工步的安排、对刀点、换刀点及走刀路线的确定等问题，在数控加工时，这一切都无例外地都变成了固定的程序内容，正由于这个特点，促使对加工程序的正确性和合理性要求极高，不能有丝毫的差错，否则加工不出合格的零件。
关键词：轴类零件；数控车削；工艺设计
Abstract
Numerical control machine processing technology and common machine processing technology in the same basic in principle, but the whole process of nc machining is automatic. Nc machining process of the content of the machine tool than normal processing process content complex. This is because the numerical control machine tool is expensive, if only simple processing of working procedure, in economic not worthwhile, so on the nc machine more complex process is arranged normally, even in general in machine tool of the difficult to complete the process. Numerical control machine tool than regular programming machine process planning of complex. This is because in the processing technology of the conventional machine tools in need not consider of problems, such as the arrangement of the steps in the process of work, the cutting point, change the tools point and go to determine the knife route, in the numerical control processing, it all without exception to all become fixed program content, and because of this feature, for the processing procedures to the correctness and rationality of the highly demanding, there can be no mistake, or processing not qualified parts.
Keywords: axial parts; The numerical control turning; Process design

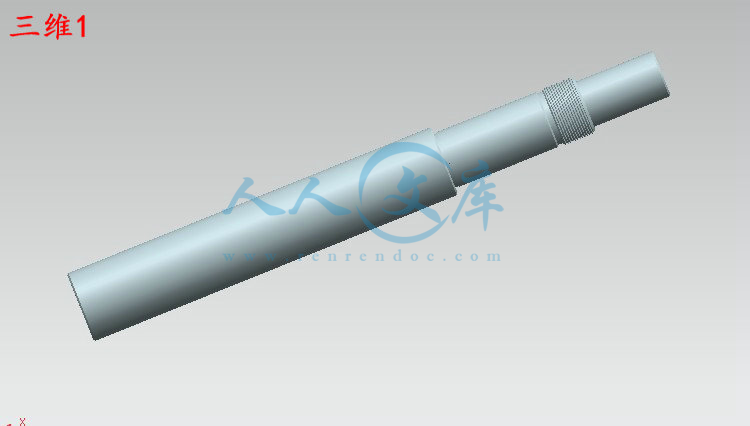

1 芯轴类零件概述
1.1国内外数控发展概况
随着计算机技术的高速发展，传统的制造业开始了根本性变革，各工业发达国家投入巨资，对现代制造技术进行研究开发，提出了全新的制造模式。在现代制造系统中，数控技术是关键技术，它集微电子、计算机、信息处理、自动检测、自动控制等高新技术于一体，具有高精度、高效率、柔性自动化等特点，对制造业实现柔性自动化、集成化、智能化起着举足轻重的作用。目前，数控技术正在发生根本性变革，由专用型封闭式开环控制模式向通用型开放式实时动态全闭环控制模式发展。在集成化基础上，数控系统实现了超薄型、超小型化；在智能化基础上，综合了计算机、多媒体、模糊控制、神经网络等多学科技术，数控系统实现了高速、高精、高效控制，加工过程中可以自动修正、调节与补偿各项参数，实现了在线诊断和智能化故障处理；在网络化基础上，CAD/CAM与数控系统集成为一体，机床联网，实现了中央集中控制的群控加工。
长期以来，我国的数控系统为传统的封闭式体系结构，CNC只能作为非智能的机床运动控制器。加工过程变量根据经验以固定参数形式事先设定，加工程序在实际加工前用手工方式或通过CAD/CAM及自动编程系统进行编制。CAD/CAM和CNC之间没有反馈控制环节，整个制造过程中CNC只是一个封闭式的开环执行机构。在复杂环境以及多变条件下，加工过程中的刀具组合、工件材料、主轴转速、进给速率、刀具轨迹、切削深度、步长、加工余量等加工参数，无法在现场环境下根据外部干扰和随机因素实时动态调整，更无法通过反馈控制环节随机修正CAD/CAM中的设定量，因而影响CNC的工作效率和产品加工质量。由此可见，传统CNC系统的这种固定程序控制模式和封闭式体系结构，限制了CNC向多变量智能化控制发展，已不适应日益复杂的制造过程，因此，对数控技术实行变革势在必行。
