接头的加工工艺及铣槽夹具的设计【含CAD图纸、SW三维图】
收藏
资源目录
压缩包内文档预览：
编号：11700488
类型：共享资源
大小：2.97MB
格式：ZIP
上传时间：2018-12-16
上传人：机****料
认证信息
个人认证
高**（实名认证）
河南
IP属地：河南
50
积分
- 关 键 词：
-
含CAD图纸、SW三维图
接头
加工
工艺
夹具
设计
cad
图纸
sw
三维
- 资源描述：
-
- 内容简介：
-

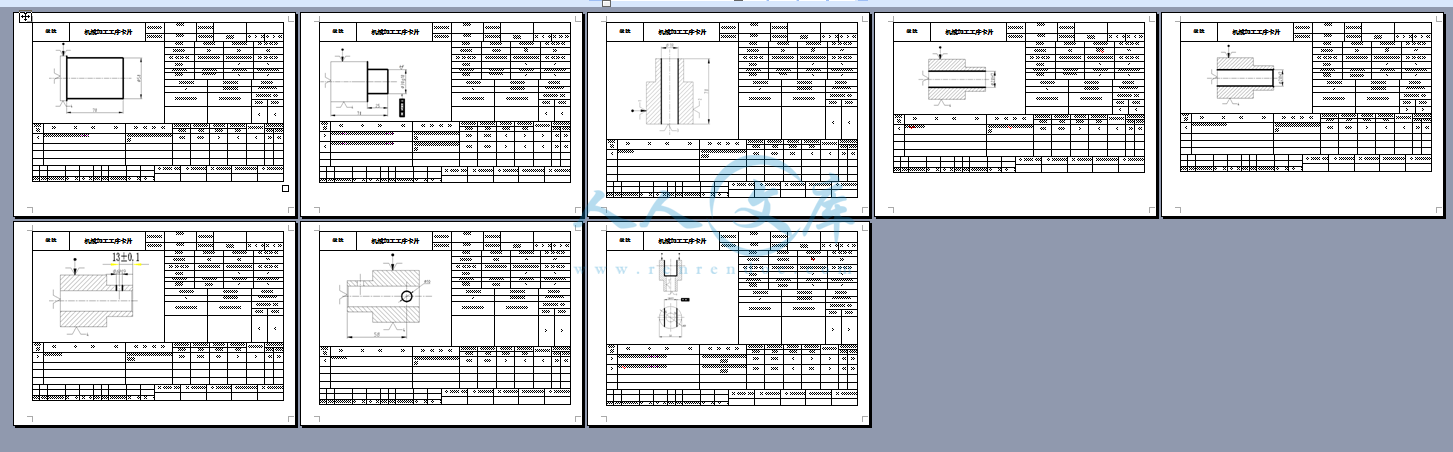

机械加工工艺过程卡片机械加工工艺过程卡片产品型号零(部)件图号产品名称接头零(部)件名称接头共 1 页第 1 页材料牌号45毛坯种类型材毛坯外型尺寸每毛坯可制件数1每台件数1备注工序号工序名称工 序 内 容车间工段设备工 艺 装 备工 时准终单件10开料型材开料20粗车粗车50外圆面，长70mm机加工二车床CA6140专用夹具，车刀，游标卡尺30粗车粗车30g10外圆面及端面，长25mm机加工二车床CA6140专用夹具，车刀，游标卡尺40粗铣精车30g10外圆面及端面，长25mm机加工二车床CA6140专用夹具，车刀，游标卡尺50钻钻18孔机加工二钻床Z525专用夹具，麻花钻，游标卡尺60车粗镗20H7机加工二车床CA6140专用夹具，镗刀，游标卡尺70车车20H7孔倒角C2机加工二车床CA6140专用夹具，车刀，游标卡尺80钻钻6H9孔机加工二钻床Z525专用夹具，麻花钻，游标卡尺90钻钻10孔机加工二钻床Z525专用夹具，丝锥，游标卡尺100铣粗铣宽28H11深35mm的槽机加工二铣床 X52K专用夹具，立铣刀，游标卡尺110铣精铣宽28H11深35mm的槽机加工二铣床 X52K专用
