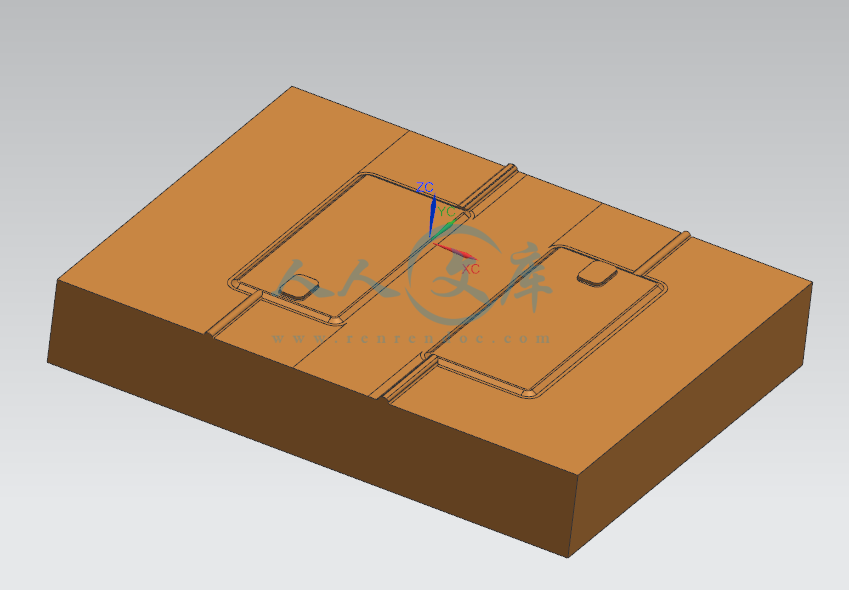

毕业答辩,手机后盖注塑模具设计,姓 名,PPT模板： PPT素材： PPT背景： PPT图表： PPT下载： PPT教程： 资料下载： 范文下载： 试卷下载： 教案下载： PPT论坛： PPT课件： 语文课件： 数学课件： 英语课件： 美术课件： 科学课件： 物理课件： 化学课件： 生物课件： 地理课件： 历史课件：,C,ontents,1,2,3,4,设计背景,设计任务,设计流程,设计总结,Part,ONE,设计背景,模具的地位,注塑成型,模具是工业之 母。一个国家的模具技术是衡量其产品制造水平的重要标志之一,又称注射模塑成型，它是一种注射兼模塑的成型方法,塑料制品的应用已深人到社会的每个角落，从工业生产到衣食住行，塑料制品无处不在,塑料产品,1. 手机后盖是在我们的日常用品手机的必备品之一。 2. 塑料经济实用，使用塑料做日常用品价格低廉，品质优良。 3. 注塑成型具有生产效率高，塑件质量好，易于实现自动化生产,选择本次课题的原因,Part,TWO,设计任务,塑料制品的名称：Samsung note3手机后盖 塑料制品材料：PC/ABS工程塑料 塑料制品150784mm 精度等级：5级 生产批量：大批量,PC/ABS（工程塑料合金）： PC/ABS，聚碳酸酯和丙烯腈-丁二烯-苯乙烯共聚物的混合物，是由聚碳酸酯（Polycarbonate）和聚丙烯腈（ABS）合金而成的热可塑性塑胶。 在化工业的中文名字叫塑料合金，这种材料既具有PC树脂的优良耐热耐候性、尺寸稳定性和耐冲击性能，又具有ABS树脂优良的加工流动性。所以应用在薄壁及复杂形状制品，能保持其优异的性能，以及保持塑料与一种酯组成的材料的成型性,选材PC/ABS,Part,THREE,设计流程,排气系统及导向机构,脱模机构和冷却系统的设计,注塑机的选择与浇注系统的设计,分型面和型腔的确定,成型零件的设计,分型面的选择,1）定在塑件最大的轮廓处； 2）应该对产品的脱模有利； 3）保证精度要求； 4）满足产品外观的需求应； 5）侧抽芯的行程不能太长，应该尽量短,分型面定在投影面最大的部位，如下,型腔的确定,从该塑料制件的大小，形状，精度要求以及生产效率等方面考虑，本次设计的模具结构选取为一模两腔,Add your text here and write down your opinion here,选择注塑机,根据设计要求，参考实用注塑模设计手册，选取XS-Z-60(卧式)注塑机。ere,Add your text here and write down your opinion here,浇注系统,在模具的内部，从喷嘴部分的进入开始算起，一直到型腔入口为止的流道。ere,Add your text here and write down your opinion here,1.主流道 2.分流道 3.冷料井 4.浇 口,排气系统,YOUR TITLE,一般情况下只有排气量大的模具才会额外设置排气系统，本次设计的模具型号较小，制件的尺寸不大，因而其排气量也不大，所以这次设计的模具通过模具各部分的间隙进行排气就可以解决型腔内气体的排放，没有额外设置气槽，即自然排气法,导向机构,YOUR TITLE,导向方面采用带头导柱与带头导套。经过查询与标准模架相关的资料可知导柱直径是 。导柱的固定部位按H7/m6的配合要求对模板进行配合。导柱以及导套孔的滑动部位按H7/f7进行间隙配合。导套的外径按H7/m6对镶入模板进行间隙配合,脱模机构,脱模机构：完成脱出制品的装置。脱模机构的设置的作用就是将制件注塑模具从型腔内或型芯上自动的脱出模具之外。 典型脱模结构，基本由七个零件构成，包括：推杆，推杆固定板，导套，导柱，推板，拉料杆和复位杆,本次设计的模具相对来说是个小件批量生产的简单模具，而这个类型的模具一般采用外接直通式的冷却方式。依据模具的大小，在凹模部分一共开通八条水道；型芯部分共有四条；水道尺寸统一标准，都设置为直径6mm，长290mm的外通圆形管道,设计流程,冷却系统,成型零件的设计,在模具中，型腔是模具上成型塑料制件产品的部位，而相应的，构成模具型腔的所有零部件都被称为成型零件。包括凹模，凸模，成型杆，成型环以及各种型腔镶嵌件等。凹模和凸模分别对应塑件的外、内表面的成型,模架的选择,凹模凸模的计算,从模具零件结构，模具分析要求及经济成本等多个方面考虑；结合标准模架，根据本注塑模具设计的相关要求及零件位置尺寸，选取标准模架350L ，再依据一模两腔选取L为350mm，符合相关要求,设计流程,校核,1. 注射量的校核 2. 型腔数目的校核 3. 制件锁模力的校核 4. 最大注射压力校核 5. 开合模行程的校核,Part,FOUR,设计总结,时光荏苒，白驹过隙，大学四年的光阴即将成为过去，在这四年里我的收获颇多，不论是在学业上还是在生活上，然而，最让我感到充实和感动的是做毕业设计的这短短三个月。在此过程中，我感受到了专业知识掌握的重要性，也明白了自身对专业知识某些方面的匮乏，通过此次毕业设计，也给我提供了对专业知识再学习和对基础知识夯实的机会。 对于毕业设计，我能说的只有无尽的感激和无数的感谢，首先要感谢在此次毕业设计当中指导我的老师和帮助我的同学，
