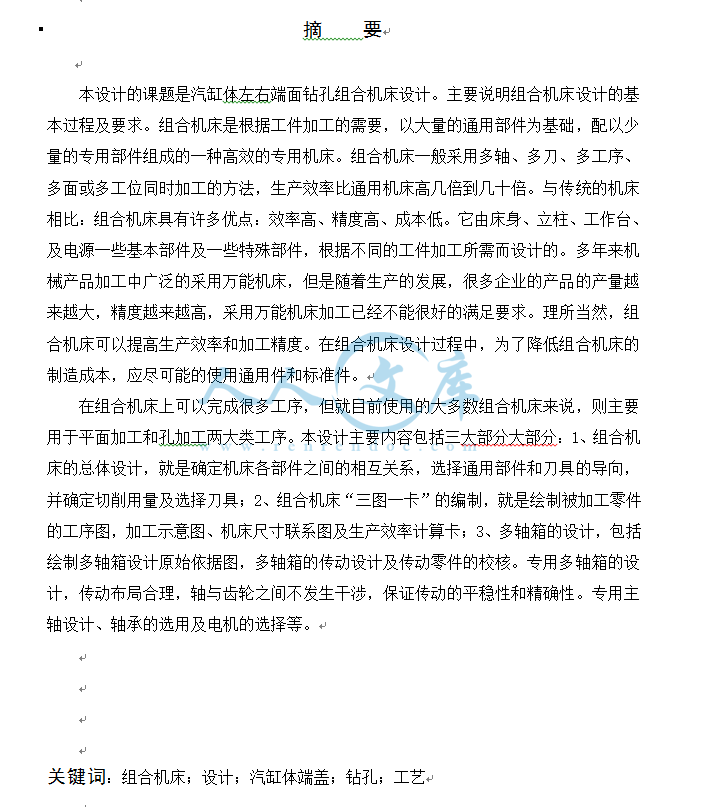

摘　　要

本设计的课题是汽缸体左右端面钻孔组合机床设计。主要说明组合机床设计的基本过程及要求。组合机床是根据工件加工的需要，以大量的通用部件为基础，配以少量的专用部件组成的一种高效的专用机床。组合机床一般采用多轴、多刀、多工序、多面或多工位同时加工的方法，生产效率比通用机床高几倍到几十倍。与传统的机床相比：组合机床具有许多优点：效率高、精度高、成本低。它由床身、立柱、工作台、及电源一些基本部件及一些特殊部件，根据不同的工件加工所需而设计的。多年来机械产品加工中广泛的采用万能机床，但是随着生产的发展，很多企业的产品的产量越来越大，精度越来越高，采用万能机床加工已经不能很好的满足要求。理所当然，组合机床可以提高生产效率和加工精度。在组合机床设计过程中，为了降低组合机床的制造成本，应尽可能的使用通用件和标准件。

在组合机床上可以完成很多工序，但就目前使用的大多数组合机床来说，则主要用于平面加工和孔加工两大类工序。本设计主要内容包括三大部分大部分：1、组合机床的总体设计，就是确定机床各部件之间的相互关系，选择通用部件和刀具的导向，并确定切削用量及选择刀具；2、组合机床“三图一卡”的编制，就是绘制被加工零件的工序图，加工示意图、机床尺寸联系图及生产效率计算卡；3、多轴箱的设计，包括绘制多轴箱设计原始依据图，多轴箱的传动设计及传动零件的校核。专用多轴箱的设计，传动布局合理，轴与齿轮之间不发生干涉，保证传动的平稳性和精确性。专用主轴设计、轴承的选用及电机的选择等。

关键词：组合机床；设计；汽缸体端盖；钻孔；工艺
