资源描述:




本设计专用夹具的设计摇臂零件加工过程的基础上。主要加工部位是平面和孔加工。在一般情况下,确保比保证精密加工孔很容易。因此,设计遵循的原则是先加工面后加工孔表面。孔加工平面分明显的阶段性保证粗加工和加工精度加工孔。通过底面作一个良好的基础过程的基础。主要的流程安排是支持在定位孔过程第一个,然后进行平面和孔定位技术支持上加工孔。在随后的步骤中,除了被定位在平面和孔的加工工艺及其他孔单独过程。整个过程是一个组合的选择工具。专用夹具夹具的选择,有自锁机构,因此,对于大批量,更高的生产力,满足设计要求。
关键词:摇臂类零件;工艺;夹具;
   ↓


毕业设计(论文)英文摘要

Foundation design of body parts processing process the design of special fixture. The main processing parts processing plane and holes. In general, ensure easy to guarantee precision machining holes than. Therefore, the design principle is first machined surface after machining hole surface. Periodic hole machining plane is obvious that rough machining and machining precision machining hole. A good foundation on the bottom surface of the process. The main process is supported in the positioning hole process first, and then the processing hole plane and the hole positioning technology support. In a subsequent step, in addition to processing technology are positioned in the plane and the other hole hole and separate process. The whole process is a combination of the selection tool. Special fixture fixture selection, a self-locking mechanism, therefore, for large quantities, higher productivity, meet the design requirements.
Keywords: box type parts; technology; fixture;



目  录
摘  要 II
ABSTRACT I
1 加工工艺规程设计 4
1.1 零件的分析 4
1.1.1 零件的作用 4
1.1.2 零件的工艺分析 5
1.2 摇臂加工措施 5
1.2.1 孔和平面的加工顺序 5
1.2.2 孔系加工方案选择 5
1.3 摇臂加工定位基准的选择 6
1.3.1 粗基准的选择 6
1.3.2 精基准的选择 6
1.4 摇臂加工主要工序安排 7
1.5 机械加工余量、工序及毛坯的确定 8
1.6确定切削用量及基本工时(机动时间) 9
1.7 时间定额计算及生产安排 19
2  加工大孔夹具设计 23
2.1 车床夹具设计要求说明 23
2.2车床夹具的设计要点 23
2.3 定位机构 25
2.4夹紧机构 25
2.5零件的车床夹具的加工误差分析 27
2.6定位销选用 28
2.7 确定夹具体结构尺寸和总体结构 28
2.8 零件的车床专用夹具简单使用说明 29
总 结 30
参 考 文 献 31
致谢 32



1 加工工艺规程设计
1.1 零件的分析
1.1.1 零件的作用
题目给出的零件是摇臂,摇臂零件的加工质量,摇臂零件的加工质量,并确保组件正确安装。













1.1.2 零件的工艺分析
摇臂类零件图。摇臂是一个壳体零件,别安装在五个平面的外表面加工的需要。支持前和后孔。此外,表面还需加工一系列孔。可分三组加工表面。分析如下:
(1)以底平面加工面。这一组加工表面包括:底面铣削加工。
(2)以Φ10.5的支承孔为加工面。这一组包括:Φ6.1的支承孔、Φ2、Φ3、Φ4孔mm
(4)以上端面为加工面
主要加工表面有以下5个主要加工表面;
1.端面        通过粗铣精铣达到1.6精度要求
2.内圆        粗镗、半粗镗、精镗达到6.3的精度要求
3.内表面      先粗铣后精铣的3.2的精度要求
4.底面        通过粗铣直接使底面精度达到12.5
5. 凸台端面    在凸台端面使其达到12.5的精度要求
1.2 摇臂加工措施
由以上分析可知。摇臂零件加工表面是平面和孔系。平面加工要比保证孔精度比较容易一些。因此,在这个过程中的主要问题是确保和孔的位置精度,应对孔与平面间的关系。由于是大生产量生产。要考虑因素如何满足提高加工过程中的效率问题。
1.2.1 孔和平面的加工顺序
摇臂类加工按照先面后孔,按照粗、精加工互相原则。处理应遵循先加工面后来加工孔,第一个基准,定位基准的表面处理。然后,整个系统的过程。地基处理的管道应遵循这一原则。平平面定位可保证定位牢固可靠,保证各个孔的加工粗糙度和精度。其次,首先先加工面可以去除铸件不均匀表面,进而孔加工提供前提,也有利于保护刀具。
1.2.2 孔系加工方案选择
通过摇臂的加工方案,应选择符合加工方法,加工精度和加工设备。主要考虑加工精度和效率,此外还有考虑经济因素。了满足精度和生产率的要求,应选择在的最终价格。
根据基摇臂部要求显示和生产力的要求,目前应用在镗床夹具镗床组合适于。
(1)镗套加工
(2)在大批量生产中,加工底座通孔通常是在组合镗床的镗模。加工孔镗夹具在设计和制造要求。当镗杆的镗套引导镗,镗模的精度直接保证孔的精度。
镗模提高系统抗振动、刚度。同时加工几个工件的过程。生产效率很高。结构复杂,成本高制造困难,镗模制造和装配在夹具误差镗杆镗衬套磨损等原因。加工精度可通过钻孔获得也受到一定的限制。
(2)用坐标镗方法
在现代生产中,不仅要求产品的生产率高,而且可以实现大的品种和数量,和产品的升级换代,所需时间短。普通的镗模加工,生产成本高,周期长,难满足要求,和坐标镗可以满足这一要求。镗加工模板还需要利用坐标镗床。
随着坐标镗削的方法,需要摇臂孔的和在直角坐标转换成的和公差的公差,然后用在笛卡尔坐标系统的运动精度镗。
1.3 摇臂加工定位基准的选择
1.3.1 粗基准的选择
基准的选择应满足下列要求:
(1)保证每个重要支持均匀的加工余量;
(2)保证零件和管壁有一定的差距。
了满足要求,主要支持应作主要参考孔。作粗基准输入轴和输出轴。因此,主轴承孔的精定位,孔的加工余量必须统一。因与孔的位置,墙是相同的核心的位置。
1.3.2 精基准的选择
从孔与孔的位置,孔与平面,平面与平面的位置。精基准的选择应能确保在整个过程的统一的管道基本上可以使用参考位置。从管底座零件图的分析,支撑孔平行并覆盖大面积的平面与主轴,适合用作精基准。但与平面定位只能三自由度的限制,如果使用一二孔定位方法对典型的全过程,基本能够满足定位要求的参考。最后,虽然是装配基准,但因它是对垂直主轴承孔的基础。
1.4 摇臂加工主要工序安排
用于零件的批量生产,总是首先产生均匀的基准。基管的处理的第一步是处理一个统一的基础。具体安排第一孔定位粗后,加工顶平面。第二步是定位两个工艺孔。由于顶面处理后到管道基础处理已经完成,除了个人的过程,作定位基准。因此,孔底面也应在两个工艺孔加工工艺处理。
工序安排应该是尽可能地先加工表面然后再加工孔。首先粗加工面,然后粗加工孔。螺纹孔铣床的钻头,切削力大,也应在粗加工阶段完成。对于工件,需要精加工是支持前孔与平面结束后。根据以上原则应该先完成加工平面加工孔,但在本装置实际生产不易保证孔和端面互相垂直的。因此,工艺方案实际上是用于精加工轴承孔,从而支持扩孔芯棒定位端处理,所以容易保证的端部的图纸上的全跳动公差。螺纹孔攻丝时,切削力小,可以分散在后期阶段。
加工完成后,还要检验入库等操作,卫生打扫干净。
工艺路线一:
10  铸造毛坯 铸造
20  时效热处理 热
30  涂底漆 油漆
40 铣 铣底平面 金工
50 铣 铣上端面 金工
60 车 车φ12外圆以及端面, φ20端面 金工
70 车 掉头,车φ12外圆以及端面, φ20端面 金工
80 车 车1.5Xφ11.5退刀槽 金工
90 车 车 Φ10.5mm孔 金工
100 钻 钻Φ6.1mm 金工
110 钻 钻Φ2、Φ3、Φ4孔mm 金工
120 钳 表面去毛刺 钳工
130 检 检验入库 检验


工艺路线二:
10  铸造毛坯 铸造
20  时效热处理 热
30  涂底漆 油漆
40 铣 铣底平面 金工
50 铣 铣上端面 金工
60 车 车φ12外圆以及端面, φ20端面 金工
70 车 掉头,车φ12外圆以及端面, φ20端面 金工
80 车 车1.5Xφ11.5退刀槽 金工
90 钻 钻 Φ10.5mm孔 金工
100 钻 钻Φ6.1mm 金工
110 钻 钻Φ2、Φ3、Φ4孔mm 金工
120 钳 表面去毛刺 钳工
130 检 检验入库 检验

根据加工要求和提高效率时间等因素综合选择方案一:
10  铸造毛坯 铸造
20  时效热处理 热
30  涂底漆 油漆
40 铣 铣底平面 金工
50 铣 铣上端面 金工
60 车 车φ12外圆以及端面, φ20端面 金工
70 车 掉头,车φ12外圆以及端面, φ20端面 金工
80 车 车1.5Xφ11.5退刀槽 金工
90 车 车 Φ10.5mm孔 金工
100 钻 钻Φ6.1mm 金工
110 钻 钻Φ2、Φ3、Φ4孔mm 金工
120 钳 表面去毛刺 钳工
130 检 检验入库 检验
1.5 机械加工余量、工序及毛坯的确定

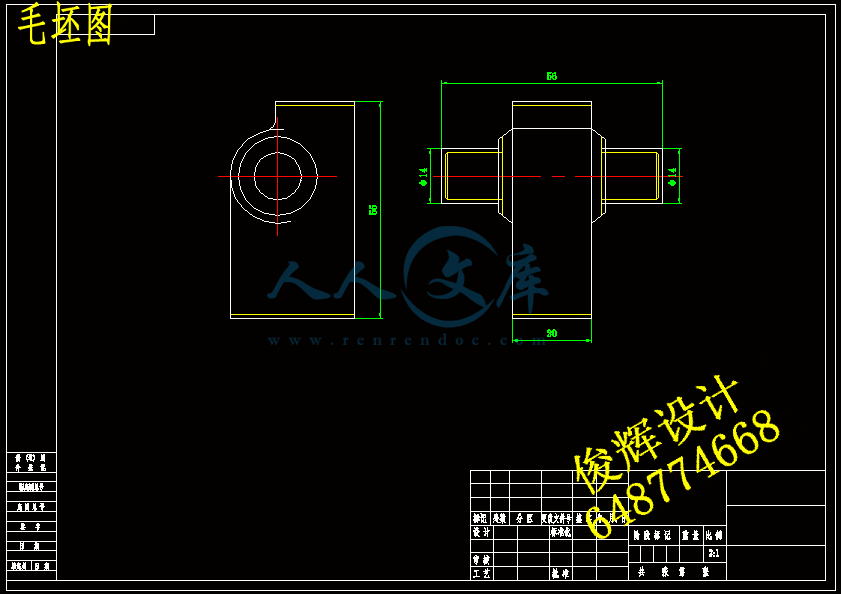

“摇臂”零件材料采用灰铸铁制造。材料为HT200材料采用HT200制造。材料是HT200,硬度HB170到240,大批量生产,铸造毛坯。

内容简介:

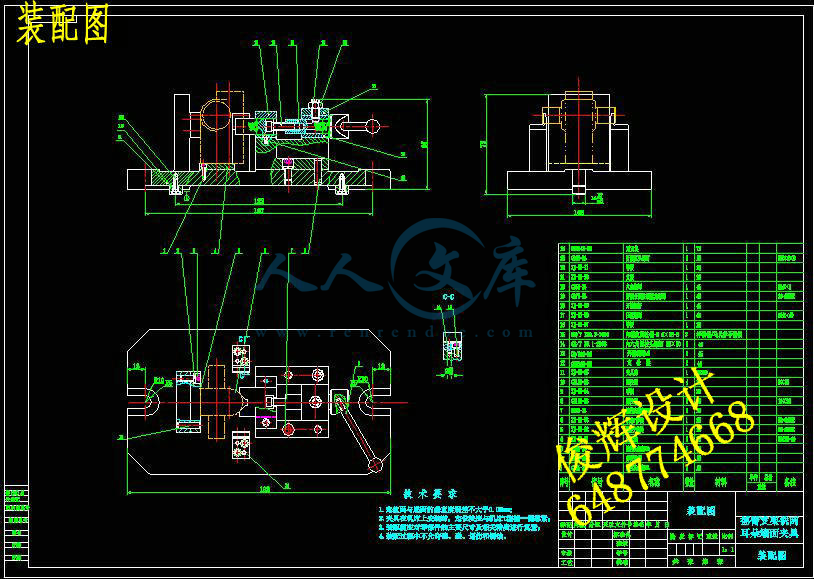

第 2 章 摇臂支架铣两耳朵端面 夹具设计 究原始质料 利用本夹具主要用来粗、精铣 铣两耳朵端面 ,要满足对称度要求以及其 两边的要求。在铣此 面 时, 为了保证技术要求,最关键是找到定位基准。同时,应考虑如何提高劳动生产率和降低劳动强度。 位基准的选择 首先必须明确其加工时应如图所示,这样水平放置,便于加工。那么要使其完全定位,可以采用 :一面加 支撑板 和滑动 样既简单又方便。一底面 限制的自由度有 3个,限制两个自由度,一个滑动 为使定位可靠,加工稳定,我所设计的定位方案,总共 限制了工件的全部 6个自由度,属于完全定位。 在该定位方案中, 一 个支撑 面 顶住,限制 了 一个固定 制了 一个滑动 这样 6个自由度全部被限制 根据上面叙述选择方案。 削力及夹紧分析计算 刀具:错齿三面刃铣刀(硬质合金) 刀具有关几何参数: 00 15 00 10 顶 刃 0n 侧 刃 6 0010 15 30 40D 160d 22Z 0 . 0 8 /fa m m z p 由参考文献 55 表 1 2 9 可得铣削切削力的计算公式: 0 . 9 0 . 8 0 1 . 1 1 . 1 0 . 12335 a f D B z n 有: 0 . 9 0 0 . 8 0 1 . 1 1 . 1 0 . 12 3 3 5 2 . 0 0 . 0 8 2 8 2 0 . 5 2 2 2 . 4 8 3 6 . 2 4 ( ) 根据工件受力切削力、夹紧力的作用情况,找出在加工过程中对夹紧最不利的瞬间状态,按静力平衡原理计算出理论夹紧力。最后为保证夹紧可靠,再乘以安全系数作为实际所需夹紧力的数值,即: 2 安全系数 K 可按下式计算: 6543210 式中: 60 各种因素的安全系数,查参考文献 51 2 1 可知其公式参数: 1 2 34 5 61 . 0 , 1 . 0 , , 1 . 0 ,1 . 3 , 1 . 0 , 1 . 0 K 由此可得: 1 . 2 1 . 0 1 . 0 1 . 0 1 . 3 1 . 0 1 . 0 1 . 5 6K 所以 8 3 6 . 2 4 1 . 5 6 1 3 0 4 . 5 3 ( ) F N 由计算可知所需实际夹紧力不是很大,为了使其夹具结构简单、操作方便,决定选用手动螺旋夹紧机构。 选用夹 紧螺钉夹紧机 由 21 其中 F= G G 为工件自重 N 夹紧螺钉: 公称直径 d=20料铝合金钢 性能级数为 006 M P 8 0108 螺钉疲劳极限: M P 极限应力幅: M P 许用应力幅: M P aS 螺钉的强度校核:螺钉的许用切应力为 s= 取 s=4 得 满足要求 M P 3 经校核: 满足强度要求,夹具安全可靠, 使用快速螺旋定位机构快速人工夹紧,调节夹紧力调节装置,即可指定可靠的夹紧力 由计算可知所需实际夹紧力不是很大,为了使其夹具结构简单、操作方便,决定选用手动螺旋夹紧机构。 差分析与计算 为了满足工序的加工要求,必须使工序中误差总和等于或小于该工序所规定的尺寸公差。 与机床夹具有关的加工误差 j ,一般可用下式表示: 由参考文献 5可得: 两 位误差 : 11 1 m i D d 1 1 2 21 m i n 2 m i n. 2D d D a r c t g L 其中: 1 0 2D ,2 0D 1 0 1d ,2 0 3d 1,2 m i n 0 4 夹紧误差 : co s)(m a x 其中接触变形位移值: 1( ) ( )1 9 . 6 2 a Z a Z l 查 5表 1 2 15 有10 . 0 0 4 , 0 . 0 0 1 6 , 0 . 4 1 2 , 0 . 7R a z H C n 。 c o s 0 . 0 0 2 8j j y 磨损造成的加工误差:通常不超过 夹具相对刀具位置误差: 取 误差总和: 0 . 0 8 5 0 . 3jw m m m m 4 从以上的分析可见,所设计的夹具能满足零件的加工精度要求。 、部件的设计与选用 定向键与对刀装置设计 定向键安装在夹具底面的纵向槽中, 两个一般的使用。的布局尽可能远的距离。通过方向键的协调与铣床工作台的 T 型槽,使工作表面定位元件夹具工作台的进给方向具有正确的位置。方向键可以下产生的扭矩铣削时,螺栓夹紧夹 具可以降低负荷,加强加工夹具牢固 。 根据 80 定向键结构如图所示: 具体槽形与螺钉 根据 T 形槽的宽度 a=14向键的结构尺寸如表 表 向键 B L H h D 1h 夹具体槽形尺寸 2B 2允差 d 允差 4d 公称尺寸 允差 D 14 2 1 4 1 4 18 +0 5 5 2 2 019 对刀装置由对刀块和塞尺组成,用来确定刀具与夹具的相对位置。 塞尺选用平塞尺,其结构如图 示: 标记四周倒圆图 塞尺 塞尺尺寸参数如表 表 尺 公称尺寸 H 允差 d C 3 具设计及操作的简要说明 当夹具 有制造误差、工作过程出现磨损、以及零件尺寸变化时,影响定位、夹紧的可靠。为防止此现象,选用可换 V 型块 。以便随时根据情况进行调整换取。 应该注意提高生产率,但该夹具设计采用了手动夹紧方式,在夹紧和松开工件时比较费时费力。这类夹紧机构结构简单、夹紧可靠、通用性大,在机床夹具中很广泛的应用。由于
