固定夹的冲孔、落料、弯曲复合模设计（全套含CAD图纸）
收藏
资源目录
压缩包内文档预览：
编号：1242095
类型：共享资源
大小：1.44MB
格式：ZIP
上传时间：2017-06-01
上传人：机****料
认证信息
个人认证
高**（实名认证）
河南
IP属地：河南
50
积分
- 关 键 词：
-
固定
冲孔
落料
弯曲
曲折
复合
设计
全套
cad
图纸
- 资源描述：
-
- 内容简介：
-

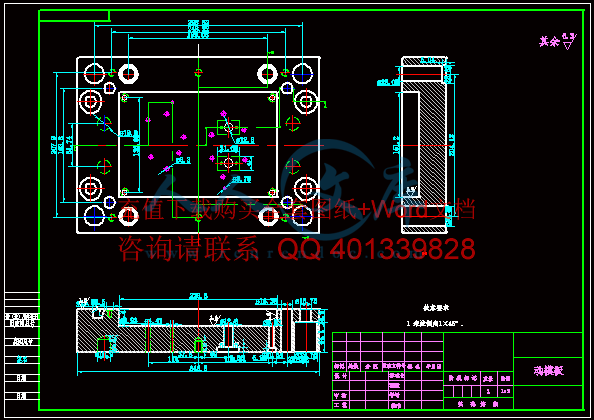

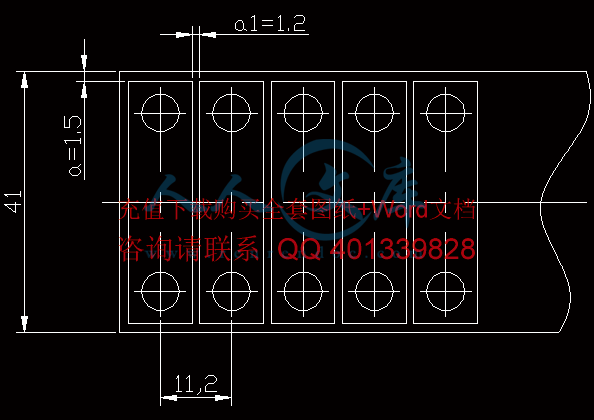

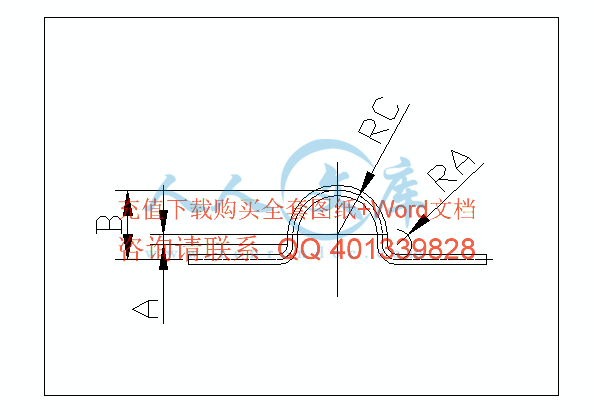

毕业设计题目： 固定夹的冲孔、落料、弯曲复合模设计 设计者： 013 . 4 . 24 零件图的介绍 生产批量：大批量 ; 材 料： 08钢 ; 该材料，经退火及时效处理，具有较高的强度、硬度，适合做中等强度的零件。 工艺方案的确定 落料 弯曲 冲孔；单工序模冲压 落料 冲孔 弯曲；单工序模冲压 冲孔 落料 弯曲；连续模冲压 冲孔 落料 弯曲；复合模冲压 根据分析采用方案（ 4）复合冲裁 零件的展开尺寸 这个零件中有弯曲部分，则需要我们计算出零件的展开尺寸 经计算后的展开尺寸为： L=48（ 零件的排样图 此零件的排样可使用横排和纵排 计算两种排样方式，材料的利用率 比较后决定采用横排 刃口尺寸的确定 落料部分：落料时以凹模为设计基准，首先确定凹模尺寸，再根据合理间隙确定凸模尺寸 冲孔部分：冲孔时以凸模为设计基准，首先确定凸模尺寸，再根据合理间隙确定凹模尺寸 压力机的选择 通过校核，该冲裁件所需的冲裁力为 择开式双柱可倾压力机 25能够满足使用要求。其主要技术参数如下： 公称压力： 250 滑块行程： 65 最大闭合高度： 270 最大装模高度； 220 作台尺寸（前后 左右）： 370560 垫板尺寸（厚度 孔径）： 50200 模柄孔尺寸： 4060 最大倾角高度
