内蒙古包头市磴口水厂设计【全套设计含CAD图纸】
收藏
资源目录
压缩包内文档预览：(预览前20页/共23页)
编号：12633899
类型：共享资源
大小：3.34MB
格式：ZIP
上传时间：2019-01-03
上传人：机****料
认证信息
个人认证
高**（实名认证）
河南
IP属地：河南
50
积分
- 关 键 词：
-
全套设计含CAD图纸
内蒙古
包头市
磴口
水厂
设计
全套
cad
图纸
- 资源描述：
-

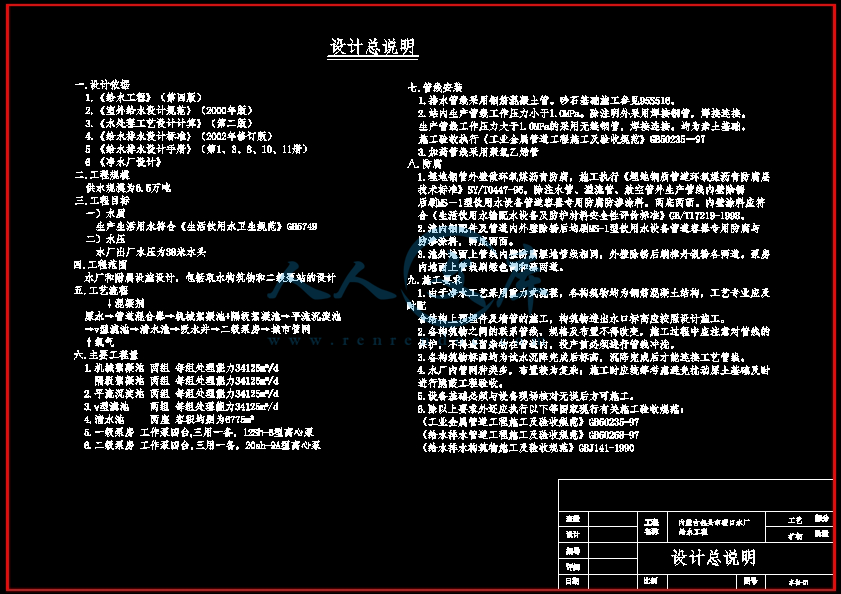

- 内容简介：
-
内蒙古包头市磴口水厂内蒙古包头市磴口水厂 给水工程设计给水工程设计 （环境科学与工程学院）（环境科学与工程学院） 姓名：姓名： 1 概述： F 磴口水厂位于包头市东南城郊 。 F 规划城市人口数：10万人，最高日供水 量：6.5万吨/日；出厂水压：38米水头。 F 指定选择黄河磴口处水源 冰冻期间11月20日3月；最高含砂量 ：6.36公斤/米3。 2 设计任务： F设计规模的确定； F给水系统的选择； F取水工程设计； F净水厂设计； F二级泵房设计。 3 预选方案: 根据黄河磴口水源的水质、水量特点和 生活饮用水 水源水质规范，进行综合考虑 之后，拟采用以下两种工艺流程： F方案一： 混凝剂 原水静态混合器机械絮凝池+隔板絮凝池 平流沉淀池v型滤池清水池吸水井 二泵用户 氯气 F方案二： 混凝剂 原水静态混合器网格絮凝池斜管沉淀池 普通快滤池清水池吸水井二泵用户 氯气 4 方案比较 （1）絮凝工艺： 方案一 采用两种絮凝池组合使用，有如 下优点：当水质水量发生变化时，可以调 节机械 搅拌速度；当机械搅拌装置需要 维修时，隔板絮凝池仍可继续运行。此外 ，若设计流量较小，隔板絮凝池往往前端 廊道宽度不足0.5m，不利于施工，则前端 采用机械絮凝池可弥补此不足。方案二的 絮凝工艺没有这些优点。 （2）沉淀工艺： 方案一采用平流沉淀池，造价低；管理方便 ；施工简单；对源水浊度适应性较强；处理 效果稳定；方案二 采用斜管沉淀池虽然占地 面积小，但耗材多；对源水适应性较平流沉 淀池差；管理麻烦。 （3 3）过滤工艺：）过滤工艺： 方案一方案一 采用采用V V型滤池，可以使用均质型滤池，可以使用均质 滤料，截污能力大，反冲洗干净，过滤料，截污能力大，反冲洗干净，过 滤周期长，处理水质稳定。方案二滤周期长，处理水质稳定。方案二 采采 用普通快滤池虽然有成熟的运行经验用普通快滤池虽然有成熟的运行经验 ，但阀件较多，操作管理不方便。，但阀件较多，操作管理不方便。 另外，参考相关技术经济手册估算出 方案一在经济上明显优于方案二。 综合技术和经济上的考虑，采用方案 一的工艺流程。 6 斗槽 采用双向斗槽式取水构筑物。具有顺 流式和逆流式斗槽的特点。 7 取水进水间 进水间横向分成4格，进水孔分上下层 每个进水间各设置一个格栅。 8 一级泵房 选四台型号为12sh-6单级双吸离心泵 ，三用一备。四台水泵，两台正向转向 ，两台反向转向。 9 加药间 溶液池分成两格，备用一格，形状采 用 矩形置于室内面上。 溶解池分成两格，溶解池置于地下。 10 混合设备 采用2个管式静态混合器。每个混合器 设三节混合原件，混合时间为30s。 11 絮凝池 机械絮凝池设成两组，每组又有六格，每格设 一台搅拌设备 ，均采用垂直轴式。絮凝时间为10分 钟 往复式隔板絮凝池分为两组，往复式隔板絮凝池分为两组，絮凝絮凝时间取时间取1010分分 钟廊道内流速采用四档，钟廊道内流速采用四档，廊道总数为20。 12 平流沉淀池 平流沉淀池设为两组，表面负荷 0.50mm/s停留时间取2.0 h ，沉淀池水平流速 15mm/s集水方式采用两侧三角锯齿形集水槽 集水。 13 V型滤池 选双格型滤池，分为并列的两组，每 组3座，共6座。采用气水反冲，反冲时 间为12 min。 反冲洗时选用两台型号为14sh-28A单 级双吸离心泵，一用一备，选三台LG40 风机，两用一备。 14 清水池 采用两座矩形清水池，每座清水池总 容积为6775 m。清水池进水管管径700 mm，出水管管径900 mm。 15 二泵房 选四台型号为20sh-9A单级双吸离心 泵，三用一备。 16 消毒 选用三台LS80-4转子真空加氯机， 两用一备，氯瓶选用四只YL-50型焊接 钢瓶 17 设计特色 （1）本设计的突出特点是采用了机械絮 凝池和隔板絮凝池组合使用。 （2）本设计采用V型滤池又是设计的一大 优点。 （3）本设计另一大特点是采用双向斗槽 取水 18 存在问题与建议 选用的混凝剂为精制硫酸铝，对pH值适应 范围较小，絮凝效果不太好。在以后的设计中 宜采用聚合氯化铝。 本设计
